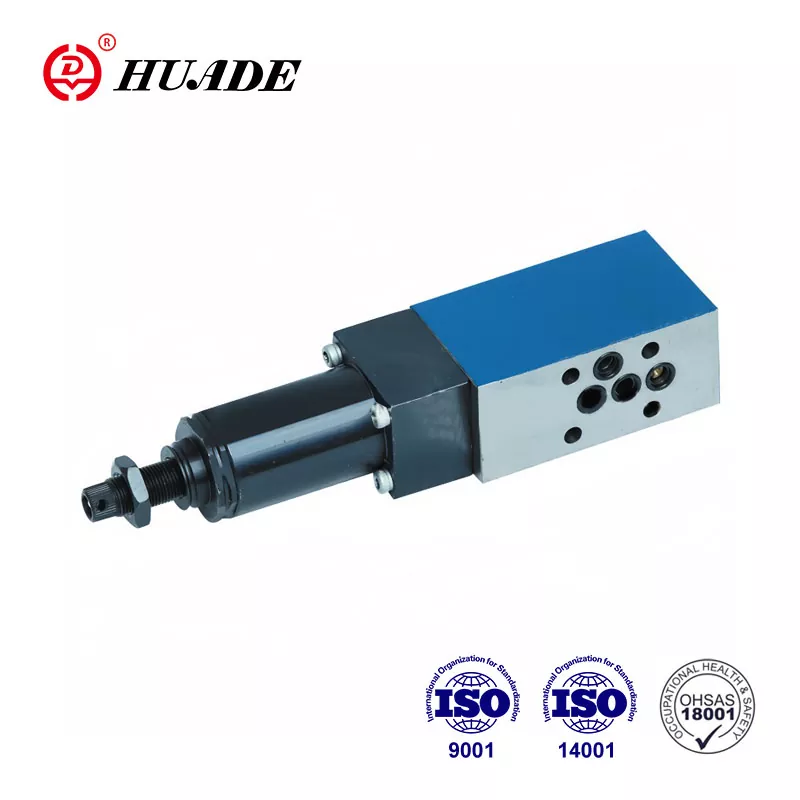

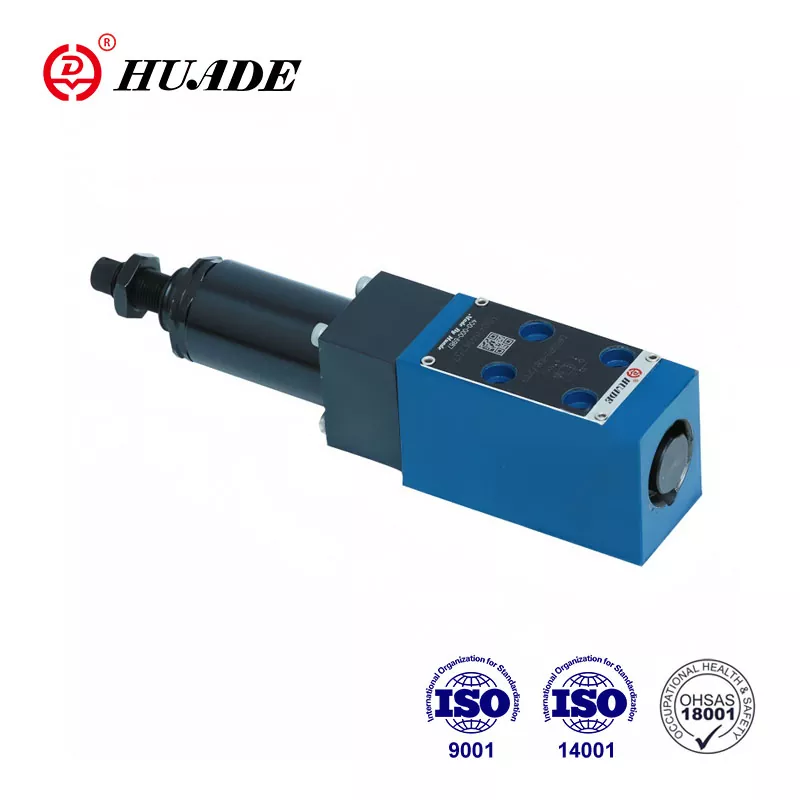

감압 밸브 DR 5 DP

Huade Hydraulic의 공인 대리점으로서 우리는 Huade® 감압 밸브 DR 5 DP를 전문적으로 제공합니다. Huade® 상품은 항상 국제 표준에 부합합니다. Huade Hydraulic은 Rexroth와 두 번의 협력 경험을 갖고 있으며 제품 성능과 품질은 일류 대형 브랜드와 비슷합니다. 가격은 합리적입니다. 이러한 독특한 판매 포인트를 통해 Huade® 감압 밸브는 이미 소비자들 사이에서 인기를 얻고 있습니다.

문의 보내기

제품 설명

감압 밸브 DR 5 DP는 유압 시스템의 압력을 제어하는 데 사용됩니다. Rexroth 기술 도입으로 인해 Huade® DR 5 DP 시리즈 감압 밸브는 동일한 유형의 Rexroth를 대체할 수 있습니다. Huade Hydraulic은 제품의 고품질을 보장하기 위해 엄격한 테스트 시스템을 갖추고 있습니다. 일련의 압력 제어 밸브는 해양 유압 시스템에 널리 사용됩니다.

감압 밸브 DR 5 DP의 제품 매개변수

최대사용압력(포트P) (MPa)	최대 31.5
최대. 2차 압력(A포트)(MPa)	최대 21.0; 역류 방지 밸브 제외 최대 31.5
최대 배압( 포트 T(Y)) (MPa)	최대 6.0
최대유량(L/min)	최대 15
압력 유체 광유	미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용)
점도 범위(mm ²/s)	10~800
작동유체-온도범위(℃)	-30 ~ +80
오염도(um)	유체의 최대 허용 오염 정도는 NAS 1638 클래스 9를 따릅니다.
체중(kg)	약 1.0

감압밸브 DR 5 DP의 제품 특징 및 적용

특징:

▶ 서브플레이트 장착

▶ 5가지 압력 등급

▶ 4개의 조정 요소

. 회전식 손잡이

. 육각형 및 보호 캡이 있는 고정 나사,

. 눈금이 있는 잠금식 회전 손잡이

. 눈금이 있는 회전식 손잡이

▶ 체크밸브, 옵션

▶ DIN 24 340, 형식 D, ISO 5781 및 CETOP - RP 121H에 따른 포팅 패턴

애플리케이션:

감압 밸브 DR 5 DP는 시스템 압력을 낮추는 데 사용됩니다.

감압밸브 DR 5 DP의 단면 및 기호

밸브 타입 DR5 DP는 2차측에 압력 방출 기능이 있는 3방향 직동식 감압 밸브입니다.

2차 압력은 압력 조정 요소(4)에 의해 설정됩니다. 정지 상태에서는 밸브가 정상적으로 열려 있고 압력 유체가 포트 P에서 포트 A로 방해 없이 흐를 수 있습니다. 동시에 포트 A의 압력은 제어 라인(6)을 통해 압축 반대쪽 스풀 영역에 존재합니다. 봄(3). 포트 A의 압력이 압축 스프링(3)에 설정된 압력 수준을 초과하면 제어 스풀(2)이 제어 위치로 이동하고 포트 A의 설정 압력을 일정하게 유지합니다.

제어 및 파일럿 오일은 제어 라인(6)을 통해 포트 A에서 가져옵니다.

액추에이터의 외부 힘으로 인해 포트 A의 압력이 여전히 증가하는 경우 제어 스풀(2)은 압축 스프링(3)을 향해 훨씬 더 이동합니다.

이로 인해 제어 스풀(2)의 제어 랜드(8)를 통해 포트 A에서 탱크로 가는 흐름 경로가 열립니다. 그런 다음 추가 압력 상승을 방지하기 위해 충분한 압력 유체가 탱크로 흐릅니다.

스프링 챔버는 항상 포트 T(Y)를 통해 외부 탱크로 배수됩니다.

포트 A에서 포트 P로의 자유로운 복귀 흐름을 위해 옵션 체크 밸브(5)를 장착할 수 있습니다.

DR 5 DP 3 10B의 구조
