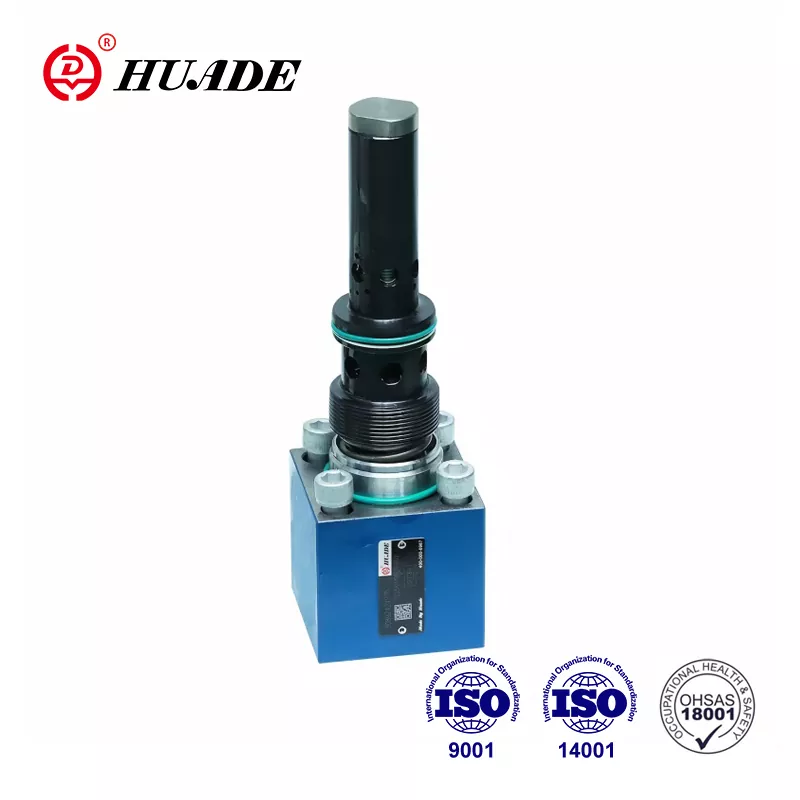

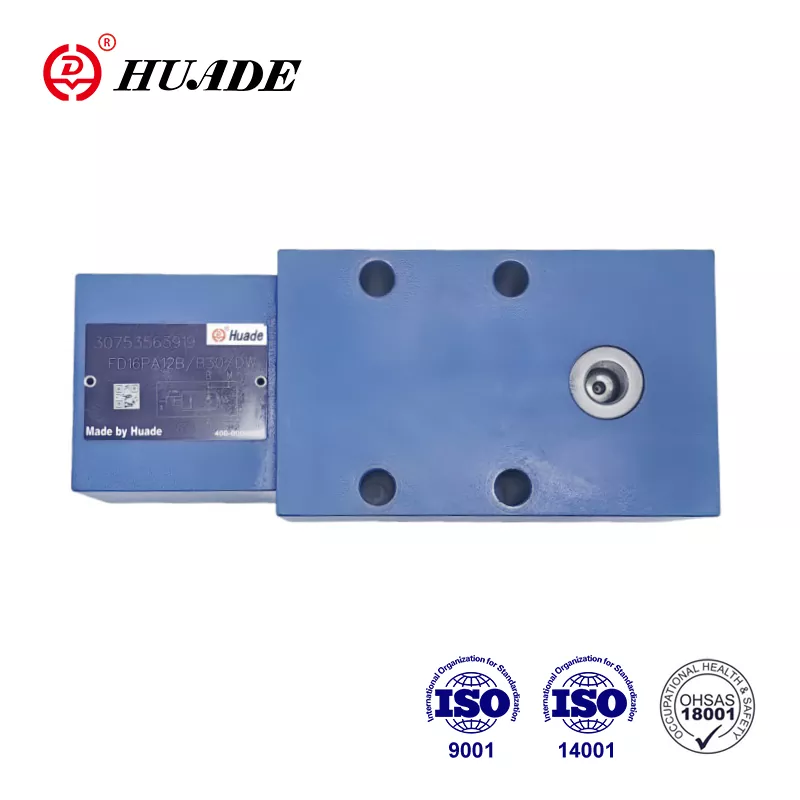

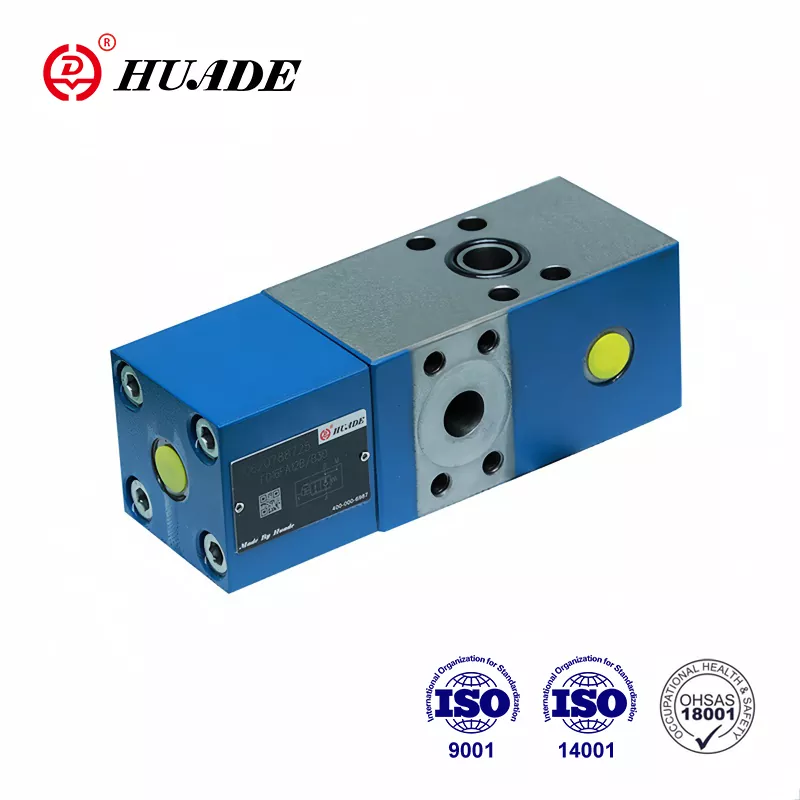

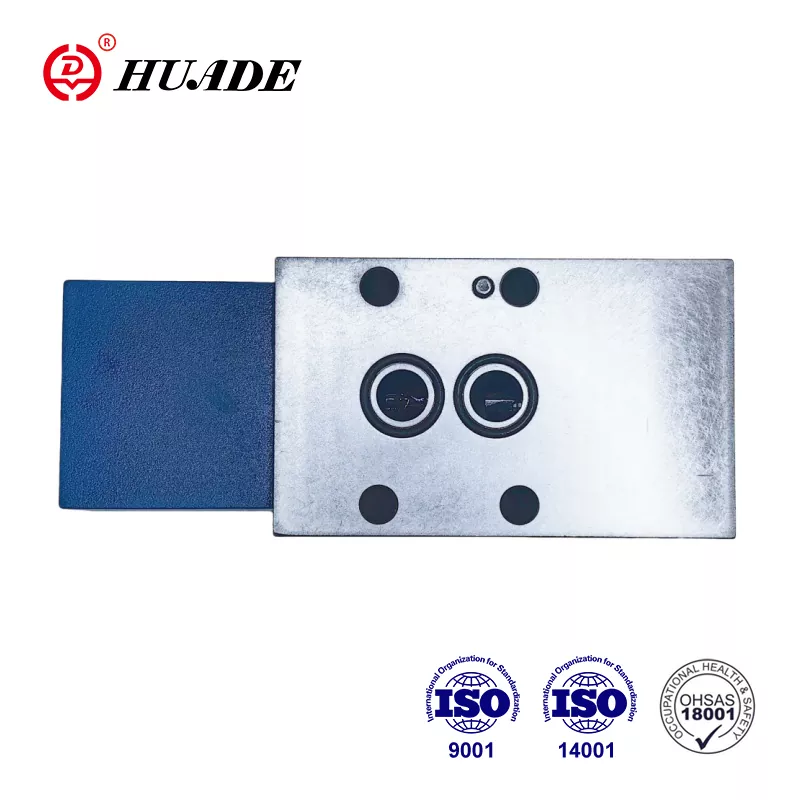

유량 밸브 FD 12는 유압 시스템에서 유압 모터와 실린더의 속도를 제어하는 데 사용됩니다. 그것은 높은 품질과 저렴한 가격을 가지고 있습니다. Huade Hydraulic은 제품 비용을 성공적으로 관리하고 고객에게 저렴한 유압 FD 체크-Q-미터 밸브를 제공합니다. 좋은 품질의 이유 중 하나는 Huade Hydraulic이 우수한 검사 시스템을 갖추고 있다는 것입니다. 공장은 전 세계에서 750개 이상의 첨단 장비를 도입했습니다. Huade Hydraulic이 제공하는 모든 유량 밸브는 국제 표준을 충족합니다.
|
작동 압력, 포트 A, X(MPa) |
31.5까지 |
|
작동 압력. 포트 B(MPa) |
42까지 |
|
파일럿 압력, 포트 X(유량 제어 범위)(MPa) |
최소 2~3.5, 최대 31.5 |
|
크래킹 압력, A~B(MPa) |
0.2 |
|
2차 압력 릴리프 밸브의 압력 설정(MPa) |
40까지 |
|
유량(L/분) |
80(사이즈12) 200(사이즈16) |
|
사전 개구부의 면적 비율 |
포핏 시트 면적/파일럿 스풀 면적=1/20 |
|
작동유 온도범위(℃) |
-30 ~ +80 |
|
점도 범위(mm ²/s) |
10~800 |
|
압력 유체 |
미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용) |
특징:
▶ D, ISO 5781 및 CETOP - RP 121H에서 DIN 24 340에 따른 포팅 패턴
▶ 파일럿 작동식 체크 밸브, 누출 없음. 체크-Q-미터는 실린더를 사용하여 액추에이터 Q1의 반대쪽으로 향하는 흐름과 관련하여 복귀 흐름 Q2를 제어하며 면적 비율(Q2=Q1Φ)을 고려해야 합니다.
▶ 바이패스 밸브, 반대 방향으로 자유 흐름
▶ 옵션으로 내장된 2차 압력 릴리프 밸브(플랜지 연결부가 있는 밸브에만 해당).
애플리케이션:
체크-Q-미터 밸브 FD12는 유압 시스템에서 부하와 관계없이 유압 모터 및 실린더의 속도에 영향을 미치기 위해 사용됩니다(탈출 방지). 또한 파이프 파열 안전을 위한 격리 기능도 있습니다.
체크-Q-미터는 기본적으로 하우징(1), 메인 포핏(2), 파일럿 부품(3), 파일럿 스풀(4), 댐핑 스풀(5) 및 파일럿 댐핑(6)으로 구성됩니다.
Check-Q-Meter 밸브 FD 12의 구조
Check-Q-Meter 밸브 FD 12의 기호
회로예
메모:
두 개의 Check-Q-meter를 사용하여 기계적으로 강제로 함께 움직이는 두 개의 실린더를 제어할 수 없습니다. 각 실린더에서 동기화와 동일한 압력이 보장될 수 없기 때문입니다.
따라서 실린더에는 두 개의 파일럿 작동식 체크 밸브(SL 유형)가 장착되어 있어야 합니다. 체크 Q-미터는 공통 라인에 장착되어 있습니다.
이 경우 부하 압력은 20MPa를 초과해서는 안 됩니다!
