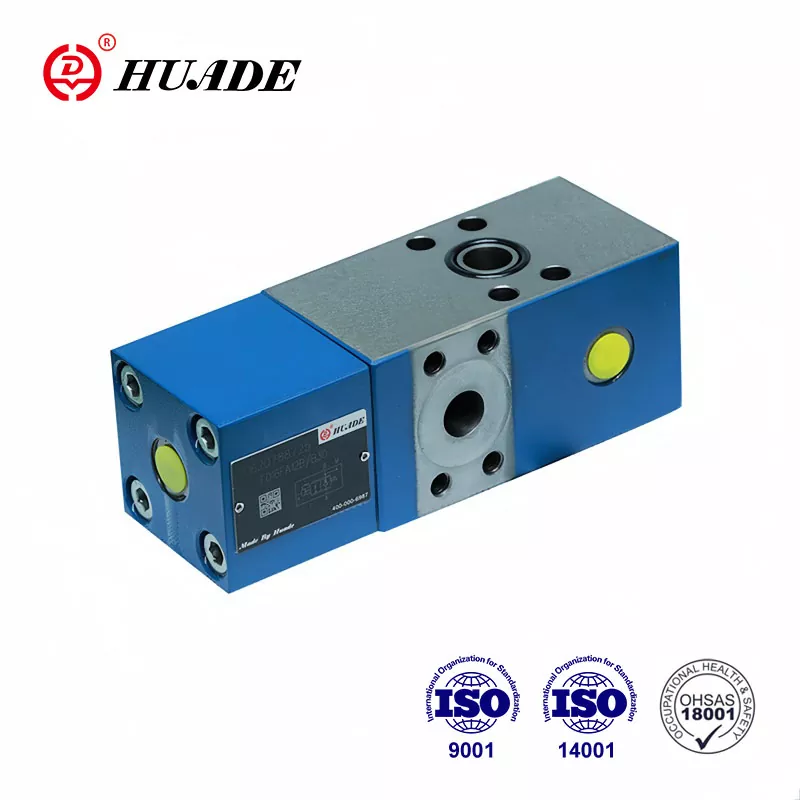

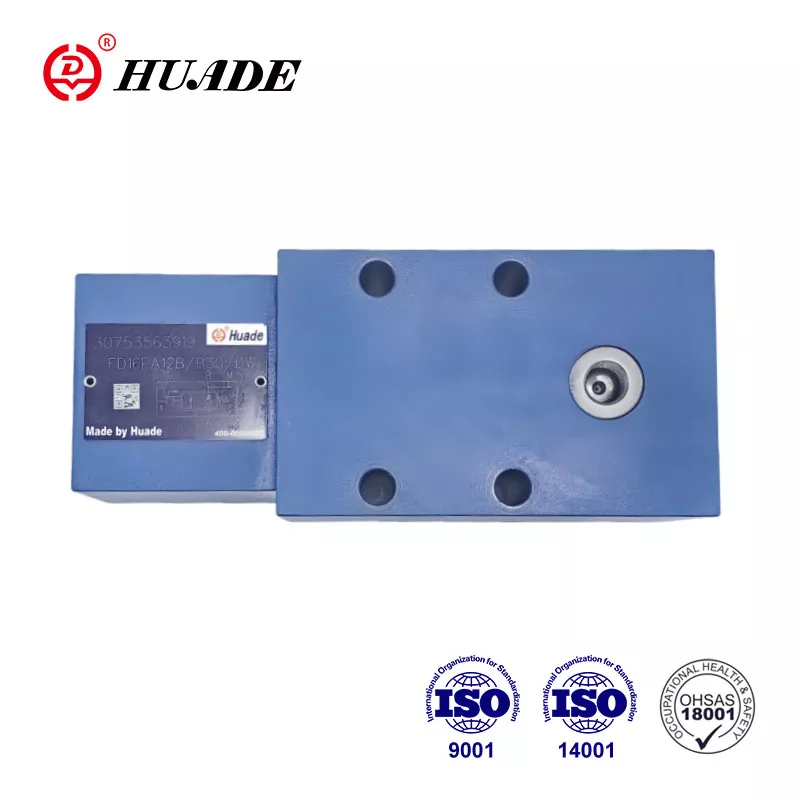

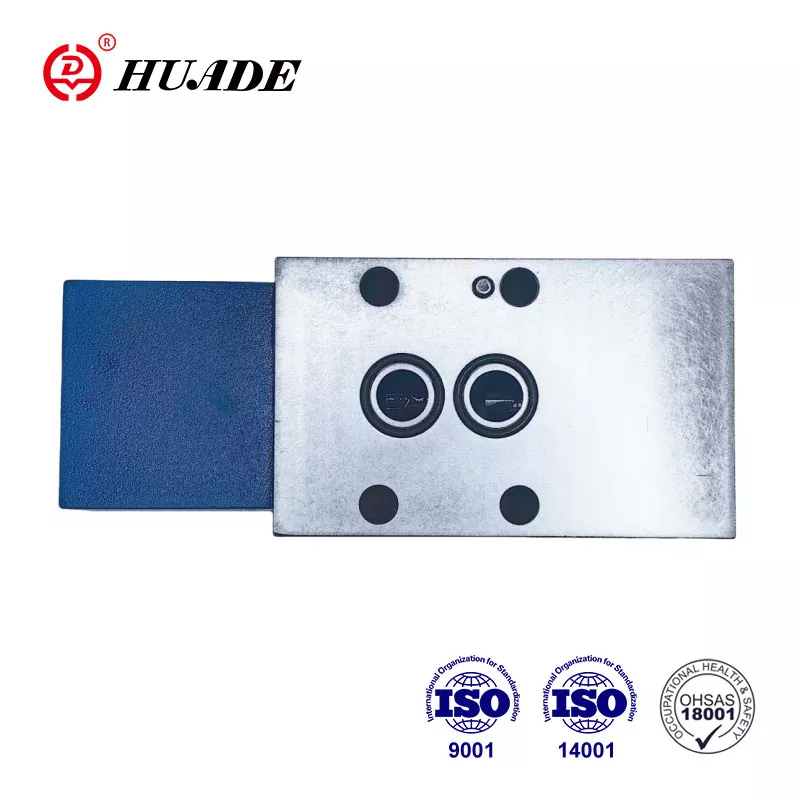

Check-Q-Meter 밸브 FD 25는 주로 유압 시스템의 흐름 균형을 유지하고 시스템의 안정적인 작동을 보장하는 데 주로 사용되는 특수 밸브 장치입니다. Huade® FD 25 Check-Q-Meter 밸브가 광범위한 사용자 신뢰를 얻는 이유는 주로 고품질과 상대적으로 가격이 저렴하기 때문입니다. 제품 포장은 표준 카톤 포장, 목재 박스 포장, 합판 박스 포장, 플라스틱 방수 포장 등과 같은 맞춤형을 맞춤화 할 수 있습니다.
|
작동 압력, 포트 A, X (MPA) |
31.5까지 |
|
작동 압력. 포트 B (MPA) |
42까지 |
|
파일럿 압력, 포트 X (유량 제어 범위) (MPA) |
Min.2To3.5, 최대 31.5 |
|
크래킹 압력, A to B (MPA) |
0.2 |
|
2 차 압력 릴리프 밸브 (MPA)에 대한 압력 설정 |
40까지 |
|
흐름 (l/min) |
80 (size12) 200 (size16) |
|
사전 열기의 면적 비율 |
파일럿 좌석 구역/파일럿 스풀의 영역 = 1/20 |
|
압력 유체 온도 범위 (temperature) |
-30 ~+80 |
|
점도 범위 (mm ²/s) |
10 ~ 800 |
|
압력 유체 |
미네랄 오일 (NBR 씰의 경우) 또는 포스페이트 에스테르 (FPM 씰) |
특징:
▶ DIN 24 340, D, ISO 5781 및 CETOP에서 포팅 패턴 24340- RP 121H
▶ 파일럿 작동 체크 밸브, 누출이 없습니다. Check-Q-Meter는 실린더가있는 액추에이터 Q1의 반대쪽으로 향하는 흐름과 관련하여 반환 흐름 Q2를 제어합니다. 면적 비율 (Q2 = Q1φ)을 고려해야합니다.
▶ 바이 패스 밸브, 반대 방향으로 자유 흐름
▶ 옵션 내장 2 차 압력 릴리프 밸브 (플랜지 연결이있는 밸브 용).
애플리케이션:
Check-Q Meters 밸브 FD25는 유압 시스템에서 사용하여 하중과 독립적 인 유압 모터 및 실린더의 속도에 영향을 미칩니다 (도망 갈 수 없음). 또한 파이프 버스트 안전을위한 분리 된 기능이 있습니다.

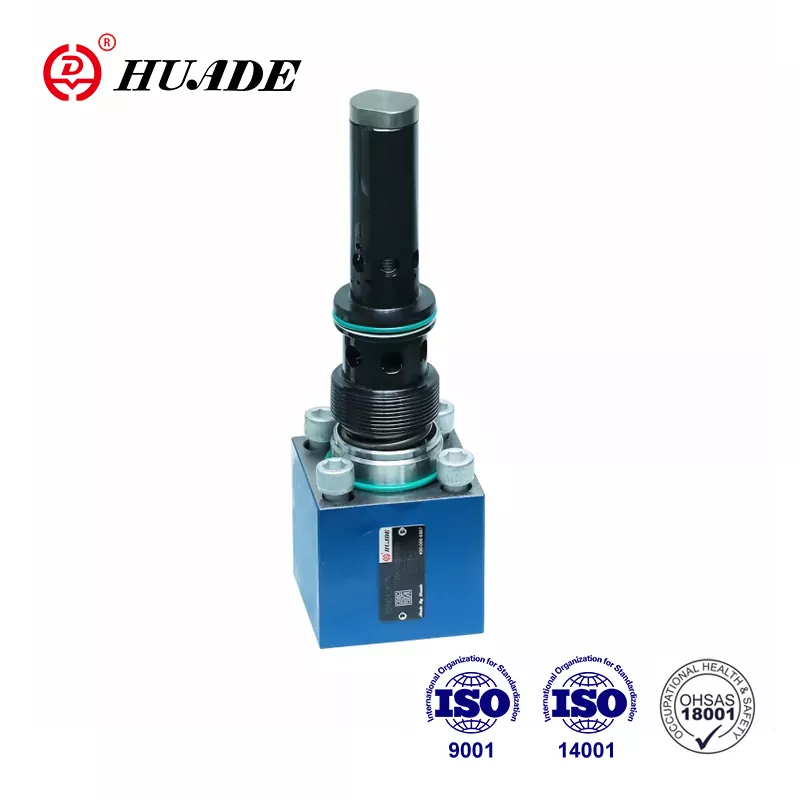

Check-Q-Meter는 기본적으로 하우징 (1), 메인 포펫 (2), 파일럿 파트 (3), 파일럿 스풀 (4), 댐핑 스풀 (5) 및 파일럿 감쇠 (6)의 기본적으로 포함됩니다.
FD Check-Q-Meter 밸브의 구조
FD Check-Q-Meter 밸브의 상징
회로 예제
메모:
동기화 및 동일한 압력을 각 실린더에서 보장 할 수 없으므로 기계적으로 함께 움직 이도록 강제로 이동하는 2 개의 실린더를 제어하는 데 2 개의 체크 -Q 미터를 사용할 수 없습니다.
따라서 실린더에는 2 개의 파일럿 작동 체크 밸브가 장착되어 있어야합니다.
이 경우 하중 압력이 20mpa를 초과해서는 안됩니다!
