유압 시스템이나 송수관 작업 시 올바른 체크 밸브를 선택하면 원활한 작동과 비용이 많이 드는 수리 사이의 차이를 만들 수 있습니다. 아연도금 체크 밸브 Type S는 많은 산업 응용 분야에서 인기 있는 선택이 되었지만 다른 옵션과의 차이점을 이해하는 것이 항상 간단한 것은 아닙니다.
아연도금 체크 밸브 타입 S란 무엇입니까?

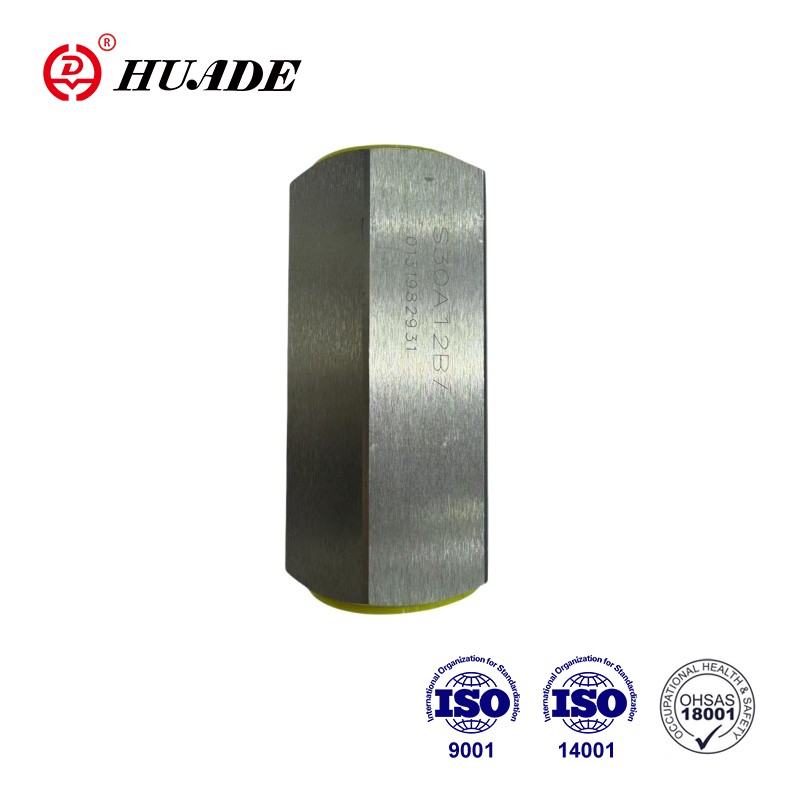

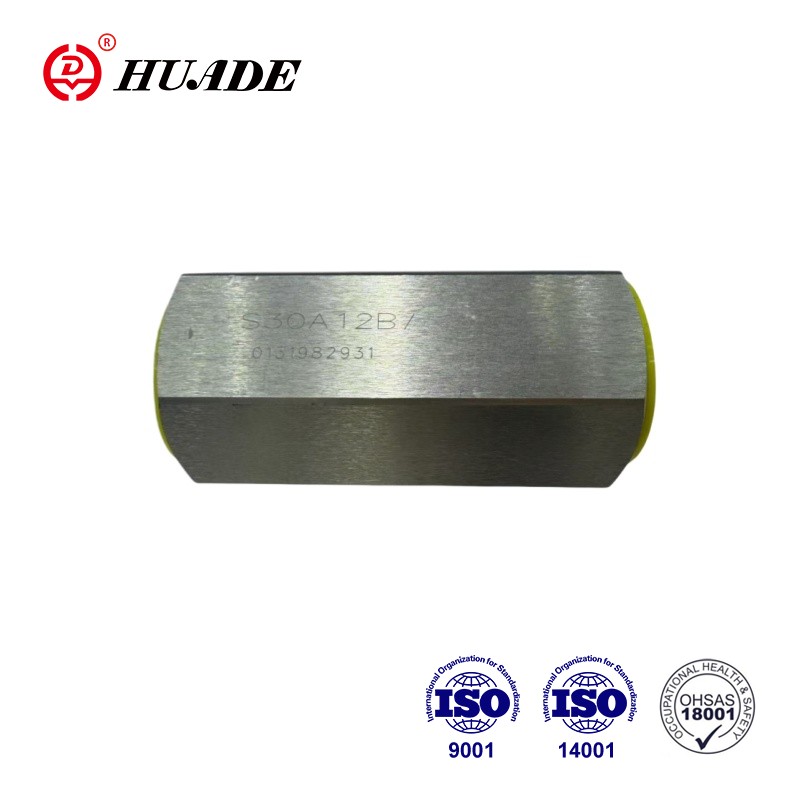

아연 도금 체크 밸브 Type S는 배관 시스템에서 유체가 역류하는 것을 방지하는 단방향 흐름 제어 장치입니다. "아연 도금" 부분은 밸브 본체에 용융 아연 도금 또는 전기 도금을 통해 보호용 아연 코팅이 적용되었음을 의미합니다. 이 아연 층은 녹과 부식에 대한 보호막 역할을 하므로 실외 설치 및 급수 시스템에서 이러한 밸브를 자주 볼 수 있습니다.
"유형 S" 지정은 유압 장비인지 표준 배관인지에 따라 다른 의미를 가질 수 있습니다. 유압 응용 분야에서 유형 S는 일반적으로 최대 450bar(약 6,500psi)의 압력을 처리할 수 있는 스프링 장착 포핏 또는 플런저 설계를 나타냅니다. 파이프라인 작업의 경우 S는 소켓 용접 연결부가 있는 스윙 체크 밸브 또는 특정 제조업체의 시리즈를 나타낼 수 있습니다. 두 디자인이 상당히 다르게 작동하기 때문에 이러한 구별이 중요합니다.
유형 S 메커니즘은 어떻게 작동합니까?
아연 도금 체크 밸브 Type S의 유압 버전은 중앙선을 따라 미끄러지는 스프링 장착 플런저를 사용합니다. 유체 압력이 플런저를 충분히 세게 밀면 스프링이 압축되고 밸브가 열립니다. 압력이 떨어지거나 역전을 시도하는 순간 스프링이 플런저를 다시 제자리에 끼워 단단히 밀봉합니다. 이는 빠르게 발생하므로 워터해머(파이프에서 가끔 들리는 큰 소리)를 방지하는 데 도움이 됩니다.
반면에 파이프라인 Type S에는 일반적으로 힌지에서 흔들리는 디스크 또는 플랩이 있습니다. 중력과 전방 흐름으로 인해 디스크가 열리며, 흐름이 멈추면 디스크가 다시 제자리로 떨어집니다. 이 디자인은 더 큰 파이프 크기를 잘 처리하고 물 속의 고체 입자를 신경 쓰지 않지만 플런저 유형보다 더 천천히 닫힙니다. 이 두 가지 중 하나를 선택하면 아연 도금 체크 밸브 Type S가 실제 조건에서 작동하는 방식에 영향을 미칩니다.
아연 도금 코팅 이해
아연 도금 공정에는 강철 부품을 약 840°F의 용융 아연에 담그는 작업이 포함됩니다. 이는 강철에 단단히 결합되는 내부 아연-철 합금 층과 환경 노출로 인한 영향을 받는 외부 순수 아연 층 등 여러 층을 생성합니다. 이 외부 층이 부식되면 실제로 희생 보호라는 프로세스를 통해 아래의 강철을 보호합니다.
용융 아연도금은 일반적으로 45~85 마이크론의 코팅 두께를 생성하며 이는 일반 대기 조건에서 50년 이상 지속될 수 있습니다. 아연도금 체크 밸브 타입 S는 특히 실외나 난방이 되지 않는 건물에 설치할 때 이러한 장기간 보호 기능의 이점을 누릴 수 있습니다. 그러나 아연 코팅에는 온도 제한이 있습니다. 200°C(392°F) 이상에서 지속적으로 노출되면 코팅이 손상되고, 250°C 이상에서는 아연이 강철에서 벗겨지기 시작합니다. 이는 아연 도금 체크 밸브 타입 S가 증기나 고온 유압 오일이 아닌 차갑거나 따뜻한 유체를 처리하는 시스템에서 가장 잘 작동한다는 것을 의미합니다.
압력 및 유량 사양
일반적인 유압 아연 도금 체크 밸브 Type S는 포트 크기에 따라 35~40MPa의 작동 압력을 처리할 수 있습니다. 더 작은 크기(6mm~15mm)는 일반적으로 40MPa로 평가되는 반면, 더 큰 크기(20mm~30mm)는 35MPa로 제한될 수 있습니다. 최대 유량 범위는 분당 15~300리터이며, 이는 대부분의 이동식 유압 장비 및 산업용 기계에 적용됩니다.
크래킹 압력(밸브를 여는 데 필요한 최소 압력)은 또 다른 중요한 수치입니다. 대부분의 Type S 설계의 경우 이 범위는 0~0.6MPa입니다. 크래킹 압력이 낮을수록 밸브가 더 쉽게 열리므로 시스템의 에너지 손실이 줄어듭니다. 그러나 너무 낮게 설정하면 유량이 변동할 때 밸브가 흔들리는 원인이 될 수 있습니다. 이 문제를 방지하려면 아연 도금 체크 밸브 타입 S가 시스템의 최소 작동 압력과 일치해야 합니다.
유형 S 설계의 흐름 저항은 유체가 스프링 장력에 맞서 플런저를 수직으로 밀어야 하기 때문에 스윙 체크 밸브보다 높습니다. 이로 인해 글로브 밸브에서 볼 수 있는 것과 유사한 압력 강하가 발생합니다. 압력 강하가 매우 중요한 고유량 응용 분야의 경우 유형 S가 올바른 선택인지 또는 스윙 체크가 더 잘 작동하는지 계산할 수 있습니다.
아연 도금 밸브의 온도 고려 사항
아연도금 체크 밸브 타입 S의 온도 범위는 일반적으로 내부 유체의 경우 -20°C ~ 80°C입니다. 주변 온도는 -20°C ~ 50°C 사이를 유지해야 합니다. 이러한 한계는 아연 코팅과 밸브 내부에 사용되는 씰 재료 모두에서 비롯됩니다.
온도가 지속적으로 200°C 이상으로 올라가면 아연 코팅이 부서지기 시작합니다. 최대 350°C까지의 짧은 노출은 즉각적인 고장을 일으키지 않을 수 있지만 고온에서 반복적인 사이클링은 확실히 밸브 수명을 단축시킵니다. 시스템에서 정기적으로 180°F 이상의 온수를 사용하는 경우 아연 도금 체크 밸브 Type S 대신 스테인리스강 옵션을 살펴봐야 합니다.
추운 온도는 일반적으로 아연도금 코팅 자체에 문제가 덜 되지만, 물 시스템에서 얼음이 형성되는 것을 주의해야 합니다. 내부의 물이 얼거나 팽창하면 밸브 본체가 깨질 수 있습니다. 적절한 방한 처리 또는 글리콜 혼합물 사용은 계절 시스템에서 이러한 문제를 방지하는 데 도움이 됩니다.
아연 도금 체크 밸브 유형 S가 가장 잘 작동하는 곳
화재 예방 시스템은 아연 도금 체크 밸브의 주요 응용 분야입니다. 소방용 체크 밸브에 필요한 UL 및 FM 인증에서는 아연 도금 주철 또는 연성 철 구조를 지정하는 경우가 많습니다. 이러한 시스템의 Type S 설계는 화재 스프링클러 라이저의 역류를 방지하고 필요할 때 항상 물을 사용할 수 있도록 보장합니다. 아연 도금 코팅은 습기가 많은 밸브실이나 실외 설치에서도 수십 년간 보호 기능을 제공합니다.
또한 관개 시스템은 아연 도금 체크 밸브 Type S 설치의 이점을 누릴 수 있습니다. 농업용 펌프장, 골프장의 물 시스템 및 도시 관개 네트워크는 모두 체크 밸브를 사용하여 펌프 라인의 프라임을 유지하고 역류를 방지합니다. 아연 코팅은 일반 강철보다 관개수의 비료와 미네랄에 대한 노출을 더 잘 처리하지만 스테인리스강만큼은 아닙니다.
굴착기, 크레인, 농업 기계 같은 이동식 유압 장비는 일반적으로 아연 도금 체크 밸브 Type S의 고압 유압 버전을 사용합니다. 이 밸브는 기계가 정지되거나 부하가 갑자기 이동할 때 압력 스파이크로부터 유압 펌프와 모터를 보호합니다. 컴팩트한 디자인은 좁은 공간에 잘 맞으며, 아연 도금 마감은 작업 현장의 비와 진흙에 노출되어도 녹이 슬지 않습니다.
지자체 물 분배 시스템은 때때로 펌프장과 압력 구역 경계에 더 큰 아연 도금 스윙 체크 밸브(특정 제조업체에서는 Type S라고 함)를 사용합니다. 이러한 설치는 펌프가 차단될 때 물이 펌프를 통해 역류하는 것을 방지하여 장비를 보호하고 분배 네트워크에서 적절한 압력 구역을 유지합니다.
설치 모범 사례
아연 도금 체크 밸브 Type S를 올바르게 설치하는 것은 흐름 방향을 확인하는 것부터 시작됩니다. 모든 체크 밸브에는 유체가 어느 방향으로 흘러야 하는지를 보여주는 화살표가 몸체에 성형되거나 찍혀 있습니다. 뒤쪽으로 설치하면 밸브가 항상 닫힌 상태로 유지되어 시스템이 완전히 차단됩니다.
밸브는 모든 방향(수평, 수직 또는 각도)으로 설치할 수 있지만, 닫힐 때 중력이 플런저 시트를 적절하게 도와주기 때문에 Type S 설계에서는 상향 흐름이 있는 수직 설치가 선호되는 경우가 많습니다. 수평 배관에서는 파이프 응력이 밸브 본체로 전달되는 것을 방지하기 위해 밸브 양쪽에 적절한 지지대가 있는지 확인하십시오.
스레드 연결에는 적절한 밀봉재가 필요하지만 움직이는 부품을 방해할 수 있는 테이프나 컴파운드가 밸브 내부에 들어가지 않도록 하십시오. 나사형 아연 도금 체크 밸브 유형 S 설치의 경우 유체와 호환되는 PTFE 테이프 또는 파이프 도프를 사용하십시오. 특히 주철 구조의 경우 밸브 본체에 균열이 생길 수 있으므로 나사산 연결부를 너무 세게 조이지 마십시오.
플랜지 연결에는 개스킷이 제대로 자리잡도록 하기 위해 별 패턴을 따르는 균일한 볼트 토크가 필요합니다. 플랜지 표면의 아연 도금 마감은 개스킷 밀봉을 위해 충분히 매끄러워야 하지만, 거친 아연 도금에는 조립 전에 가벼운 샌딩이 필요할 수 있습니다. 아연 도금 체크 밸브 타입 S의 유체 및 작동 온도와 가스켓 재료의 호환성을 확인하십시오.
유지 보수 요구 사항
정기 검사를 통해 아연 도금 체크 밸브 타입 S의 안정적인 작동을 유지합니다. 설치 후 처음 6개월 동안 월별 점검을 통해 설치 문제를 조기에 파악하는 데 도움이 됩니다. 그 이후에는 일반적으로 대부분의 응용 분야에서 분기별 검사로 충분합니다. 검사 중에 밸브 본체 주변의 누출 징후, 작동 중 비정상적인 소음 또는 밸브 문제를 나타낼 수 있는 시스템 압력 변화를 찾으십시오.
아연 도금 체크 밸브 타입 S의 내부 부품은 배관 시스템의 잔해로 인해 오염될 수 있습니다. 상류에 여과기 또는 필터(유압 응용 분야에는 15미크론 여과 권장)를 설치하면 고체 입자가 플런저를 막거나 밸브 시트 아래에 모이는 것을 방지할 수 있습니다. 이 간단한 추가로 밸브 수명을 크게 연장하고 유지 관리 필요성을 줄일 수 있습니다.
수격 현상이나 닫히는 소리가 크다면 밸브가 유량에 비해 너무 크거나 크래킹 압력이 너무 낮게 설정된 것일 수 있습니다. 스프링 예압을 조정하거나(밸브 설계에서 허용하는 경우) 밸브를 다른 크기로 교체하면 이러한 문제를 해결할 수 있습니다. 밸브 시트를 지나 지속적으로 누출이 발생한다는 것은 일반적으로 이물질이 밀봉 표면에 붙어 있거나 시트가 마모되어 교체가 필요함을 의미합니다.
외부 아연 도금 코팅은 최소한의 유지 관리가 필요하지만, 표면에 흰 녹(습식 보관 얼룩)이 생긴 경우 닦아내고 밸브를 완전히 건조시키십시오. 이 백색 부식 생성물은 산화아연입니다. 보기에는 좋지 않지만 실제로는 밑에 있는 강철을 보호하고 있습니다. 모재 금속까지의 실제 부식은 빨간색 또는 갈색 녹으로 나타나며 해당 지점에서 아연 코팅이 실패했음을 나타냅니다.
재료 옵션 비교
아연도금 체크 밸브 Type S와 기타 재질 중에서 선택할 때 비용과 내식성이 주요 요인입니다. 아연도금강판은 중간 위치에 있습니다. 비용은 스테인리스강보다 약 40% 저렴하지만 순수 탄소강이나 주철보다 부식 방지 성능이 훨씬 뛰어납니다.
스테인레스 스틸 체크 밸브(일반적으로 316 또는 304 등급)는 특히 염수 또는 화학 환경에서 최고의 내식성을 제공합니다. 코팅 손상 없이 더 높은 온도를 처리하고 혹독한 조건에서도 더 오래 지속됩니다. 그러나 스테인레스강은 아연 도금 체크 밸브 Type S보다 2.5~5배 더 비쌉니다. 담수 또는 온화한 산업 환경에서 예산에 민감한 프로젝트의 경우 아연 도금 옵션이 재정적으로 더 합리적입니다.
청동 체크 밸브는 주거용 배관과 더 높은 온도가 필요한 곳에서 잘 작동하지만 아연 도금 체크 밸브 Type S보다 낮은 압력으로 제한됩니다. Type S 유압 설계의 450bar 용량은 청동이 처리할 수 있는 수준을 훨씬 초과합니다. 청동은 스테인레스 스틸만큼은 아니지만 밸브당 비용이 더 많이 듭니다.
순수 강철 또는 주철 체크 밸브는 초기 비용이 저렴하지만 부식성 환경에서는 페인팅이나 기타 보호가 필요합니다. 유지보수 비용과 짧은 서비스 수명은 일반적으로 초기 절감액을 상쇄합니다. 아연 도금 체크 밸브 타입 S는 극도의 내식성이 필요하지 않은 대부분의 상황에서 더 나은 장기적 가치를 제공합니다.
일반적인 문제 및 해결 방법
크래킹 압력 임계값 근처의 압력 변동으로 인해 밸브가 빠르게 열리고 닫힐 때 채터링 또는 플러터가 발생합니다. 이 문제는 아연도금 체크 밸브 타입 S가 실제 유량에 비해 너무 큰 경우에 자주 발생합니다. 해결책은 더 작은 밸브를 설치하거나 밸브 설계에 조정이 허용되는 경우 크래킹 압력 설정을 높이는 것입니다. 어떤 경우에는 작은 오리피스나 하류 흐름 제한을 추가하면 흐름 패턴이 안정화될 수 있습니다.
수격 현상은 밸브가 갑자기 닫힐 때 큰 소리가 나는 현상으로 나타납니다. Type S 플런저 디자인은 일반적으로 스프링 장착 폐쇄가 빠르고 원활하게 발생하기 때문에 스윙 체크보다 이를 더 잘 처리합니다. 수격 현상이 계속 발생하는 경우 폐쇄 특성이 느린 다른 밸브를 사용하거나 시스템에 수격 방지 장치를 추가해야 할 수도 있습니다. 적절한 파이프 지지는 또한 압력 서지로 인한 소음과 스트레스를 최소화하는 데 도움이 됩니다.
밸브 시트를 지나 누출되면 역류가 발생하여 체크 밸브의 전체 목적이 무산됩니다. 소량의 누출(0.25cm3/분 미만 또는 분당 약 5방울)은 대부분의 아연 도금 체크 밸브 유형 S 설계에 허용되는 사양에 속합니다. 과도한 누출은 일반적으로 시트에 잔해물이 쌓였거나 밀봉 표면이 마모되었거나 스프링이 약해졌음을 의미합니다. 내부 부품을 청소하거나 교체하면 대부분의 누출 문제가 해결됩니다.
본체 또는 연결부 주변의 외부 누출은 개스킷 고장 또는 하우징 균열을 나타냅니다. 볼트를 조이면 약간의 울음 소리가 멈출 수 있지만 누출이 계속되면 밸브를 분해하고 밀봉 표면을 검사하고 개스킷을 교체해야 합니다. 밸브 본체에 균열이 생기면 구조적 무결성이 손상되므로 밸브 전체를 교체해야 합니다.
시장 옵션 및 공급업체
몇몇 주요 제조업체는 다양한 시장을 위한 아연 도금 체크 밸브 Type S 설계를 생산합니다. Bosch Rexroth, Parker Hannifin 및 PONAR Wadowice는 모바일 장비 및 산업 기계에 필요한 고압 기능과 컴팩트한 크기를 갖춘 정밀 유압 버전을 제공합니다. 이들 회사는 자세한 기술 데이터를 제공하고 까다로운 유압 응용 분야에 적합한 밸브를 선택하는 데 도움을 줄 수 있습니다.
물 및 배관 응용 분야의 경우 Watts(Ames 브랜드 포함), Mueller 및 다양한 중국 제조업체(FCV, Dervos, Neway)와 같은 회사는 유형 S 또는 유사한 시리즈 코드로 지정될 수 있는 아연 도금 체크 밸브를 생산합니다. 이러한 밸브는 일반적으로 수도 서비스에 대한 ANSI/AWWA 표준을 충족하며 필요한 경우 화재 방지 또는 음용수 사용에 대한 적절한 인증이 함께 제공됩니다.
가격은 크기, 압력 등급 및 인증에 따라 크게 다릅니다. 소형 유압 아연 도금 체크 밸브 유형 S 장치(6mm ~ 15mm 포트)의 가격은 $100 미만인 반면, 4인치 크기의 인증된 소방 서비스 모델은 $800 ~ $900 정도입니다. 대형 12인치 플랜지 장치는 특히 UL 또는 FM 목록의 경우 $5,000를 초과할 수 있습니다. 인증 비용과 테스트 요구 사항으로 인해 인증되지 않은 산업용 밸브에 비해 가격이 상당히 높아집니다.
아연 도금 체크 밸브 타입 S를 소싱할 때 빠른 배송을 위해 현지 재고를 보유한 유통업체가 필요한지, 아니면 대량 구매 시 더 나은 가격을 위해 제조업체에 직접 주문할 수 있는지 고려하세요. 기술 지원 품질도 중요합니다. 특히 적절한 선택이 시스템 성능과 장비 보호에 영향을 미치는 유압 응용 분야의 경우 더욱 그렇습니다.
올바른 선택
아연도금 체크 밸브 타입 S를 선택하는 것은 중간 정도의 화학 물질 노출과 함께 200°C 미만에서 작동하는 시스템에서 합리적인 가격으로 우수한 부식 방지가 필요한 경우에 적합합니다. 유압식 Type S 설계의 고압 기능은 공간이 좁고 압력 스파이크가 일반적인 모바일 장비 및 산업 기계에 적합합니다. 물 시스템의 경우 아연 도금 코팅은 관개부터 화재 방지까지 다양한 응용 분야에서 수십 년 동안 서비스를 제공합니다.
그러나 아연 도금 체크 밸브 타입 S가 항상 최선의 선택은 아닙니다. 연속 작동이 180°F 이상인 고온 시스템에는 스테인리스 스틸을 사용해야 합니다. 염수 또는 부식성이 높은 화학 응용 분야도 높은 비용에도 불구하고 스테인리스강으로 업그레이드하면 이점을 얻을 수 있습니다. 매우 큰 파이프 크기(12인치 이상)는 아연 도금된 Type S 설계보다는 에폭시 코팅 또는 스테인레스 스틸 스윙 체크에 더 잘 작동할 수 있습니다.
결정의 핵심 요소는 작동 압력, 온도 범위, 유체 호환성 및 환경 노출입니다. 발생하지 않는 조건을 과도하게 지정하기보다는 밸브 사양을 실제 시스템 요구 사항에 맞추십시오. 적절하게 선택된 아연 도금 체크 밸브 Type S는 최소한의 유지 관리로 수년간 안정적인 서비스를 제공하여 프로젝트를 예산 내에서 유지하면서 펌프와 장비를 보호합니다.
특정 상황(유압 플런저 대 파이프라인 스윙 체크)에서 유형 S가 무엇을 의미하는지 이해하면 해당 응용 분야에 적합한 밸브를 얻는 데 도움이 됩니다. 확실하지 않은 경우 시스템 매개변수를 검토하고 적절한 밸브 구성을 권장할 수 있는 제조업체 또는 자격을 갖춘 대리점에 문의하십시오. 이제 올바른 선택을 하기 위해 시간을 투자하면 비용이 많이 드는 실수와 나중에 발생하는 가동 중지 시간을 예방할 수 있습니다.
