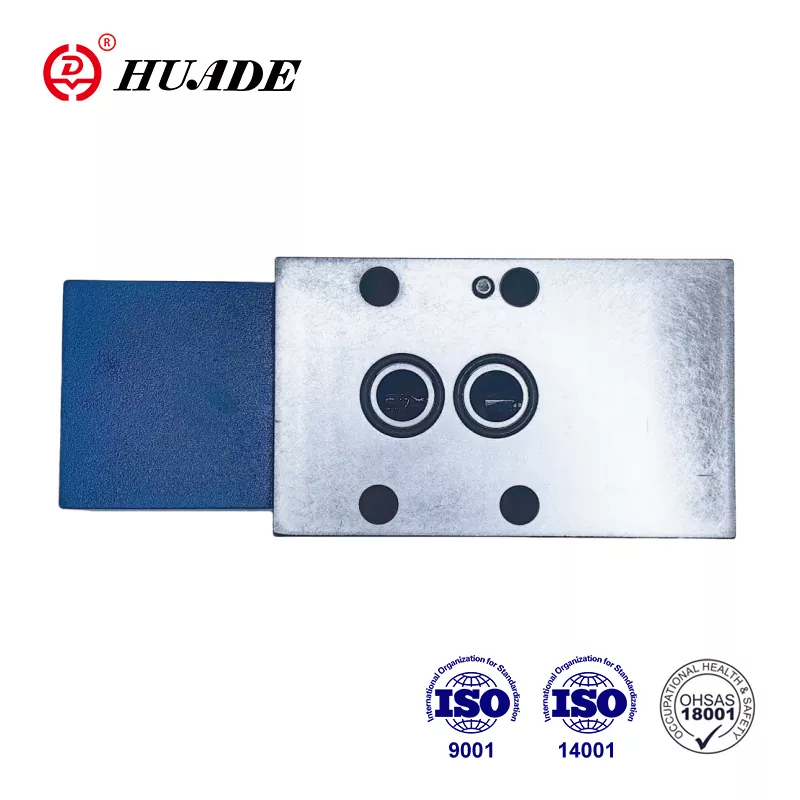

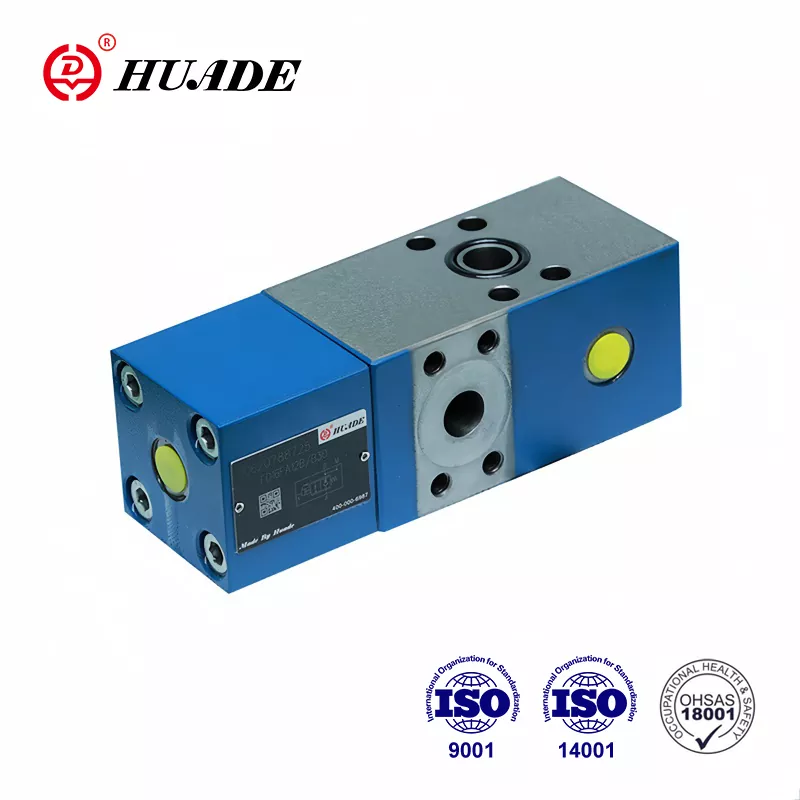

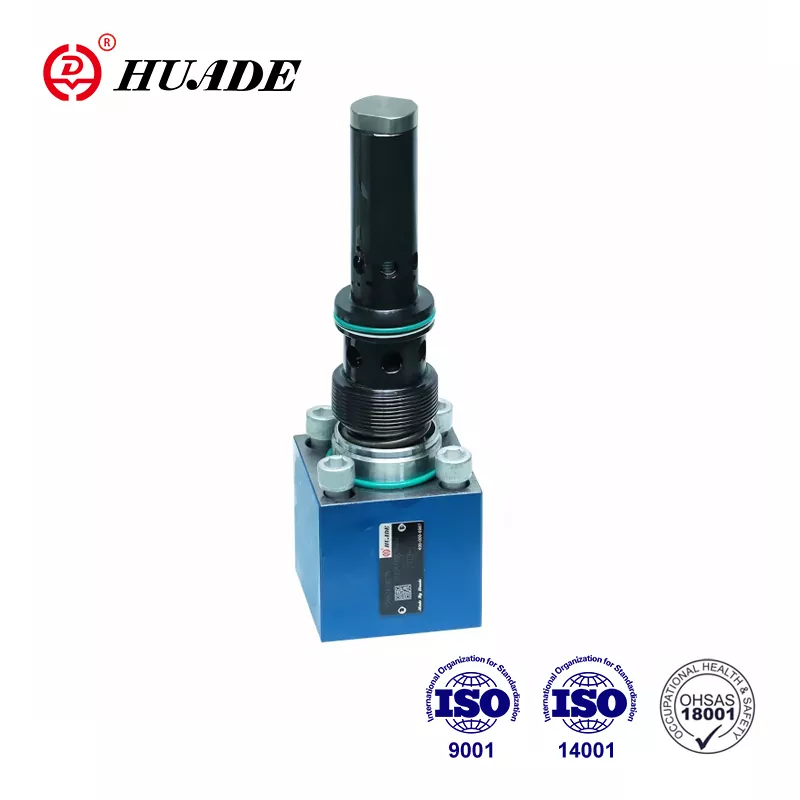

Check-Q-Meter 밸브 유형 FD 16은 주로 흐름 조절 기능으로 알려져 있습니다. Huade 유압 밸브 타입 FD 16은 Rexroth 제품과 호환됩니다. 사실 Huade Hydraulic은 Rexroth와 두 번의 장기 협력을 가졌다는 것입니다. 공장은 비용 효율성과 실용성에 더 많은 관심을 기울입니다. 공장에는 제품의 안정적인 성능을 보장하기 위해 전 세계의 엄격한 테스트 시스템과 고급 생산 장비가 있습니다.
|
작동 압력, 포트 A, X (MPA) |
31.5까지 |
|
작동 압력. 포트 B (MPA) |
42까지 |
|
파일럿 압력, 포트 X (유량 제어 범위) (MPA) |
Min.2To3.5, 최대 31.5 |
|
크래킹 압력, A to B (MPA) |
0.2 |
|
2 차 압력 릴리프 밸브 (MPA)에 대한 압력 설정 |
40까지 |
|
흐름 (l/min) |
80 (size12) 200 (size16) |
|
사전 열기의 면적 비율 |
파일럿 좌석 구역/파일럿 스풀의 영역 = 1/20 |
|
압력 유체 온도 범위 (temperature) |
-30 ~+80 |
|
점도 범위 (mm ²/s) |
10 ~ 800 |
|
압력 유체 |
미네랄 오일 (NBR 씰의 경우) 또는 포스페이트 에스테르 (FPM 씰) |
특징:
▶ DIN 24 340, D, ISO 5781 및 CETOP에서 포팅 패턴 24340- RP 121H
▶ 파일럿 작동 체크 밸브, 누출이 없습니다. Check-Q-Meter는 실린더가있는 액추에이터 Q1의 반대쪽으로 향하는 흐름과 관련하여 반환 흐름 Q2를 제어합니다. 면적 비율 (Q2 = Q1φ)을 고려해야합니다.
▶ 바이 패스 밸브, 반대 방향으로 자유 흐름
▶ 옵션 내장 2 차 압력 릴리프 밸브 (플랜지 연결이있는 밸브 용).
애플리케이션:
Check-Q-Meters 밸브 FD16의 주요 기능은 하중과 무관하게 유압 모터 및 실린더의 속도에 영향을 미치는 것입니다 (도망 갈 수 없음). 또한 파이프 버스트 안전을위한 분리 된 기능이 있습니다.
Check-Q-Meter는 기본적으로 하우징 (1), 메인 포펫 (2), 파일럿 파트 (3), 파일럿 스풀 (4), 댐핑 스풀 (5) 및 파일럿 감쇠 (6)의 기본적으로 포함됩니다.
Check-Q-Meter 밸브 FD 16의 구조
Check-Q-Meter 밸브 FD 16의 상징
회로 예제
메모:
동기화 및 동일한 압력을 각 실린더에서 보장 할 수 없으므로 기계적으로 함께 움직 이도록 강제로 이동하는 2 개의 실린더를 제어하는 데 2 개의 체크 -Q 미터를 사용할 수 없습니다.
따라서 실린더에는 2 개의 파일럿 작동 체크 밸브가 장착되어 있어야합니다.
이 경우 하중 압력이 20mpa를 초과해서는 안됩니다!
