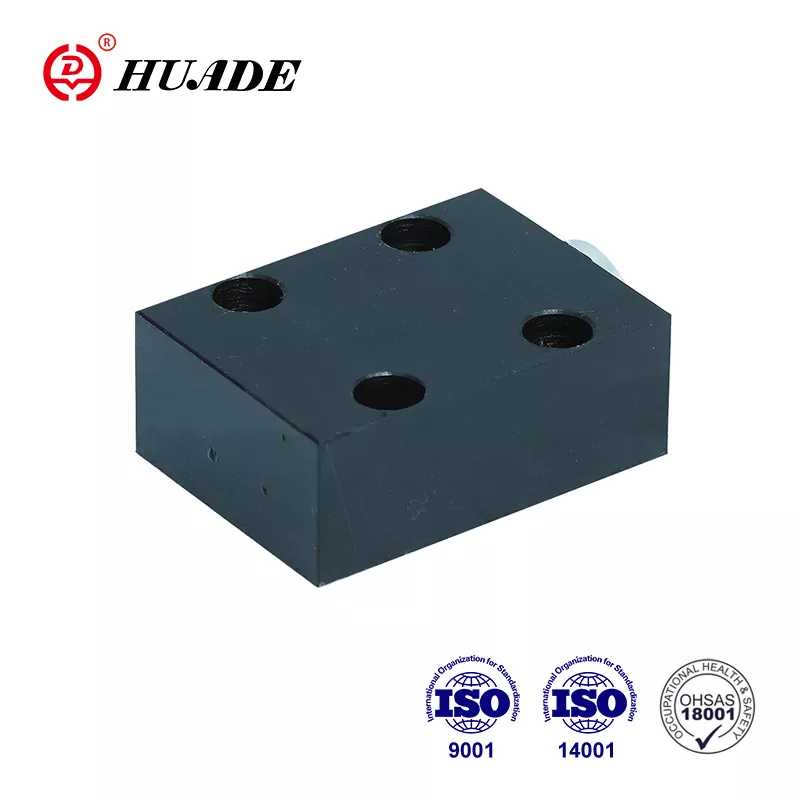

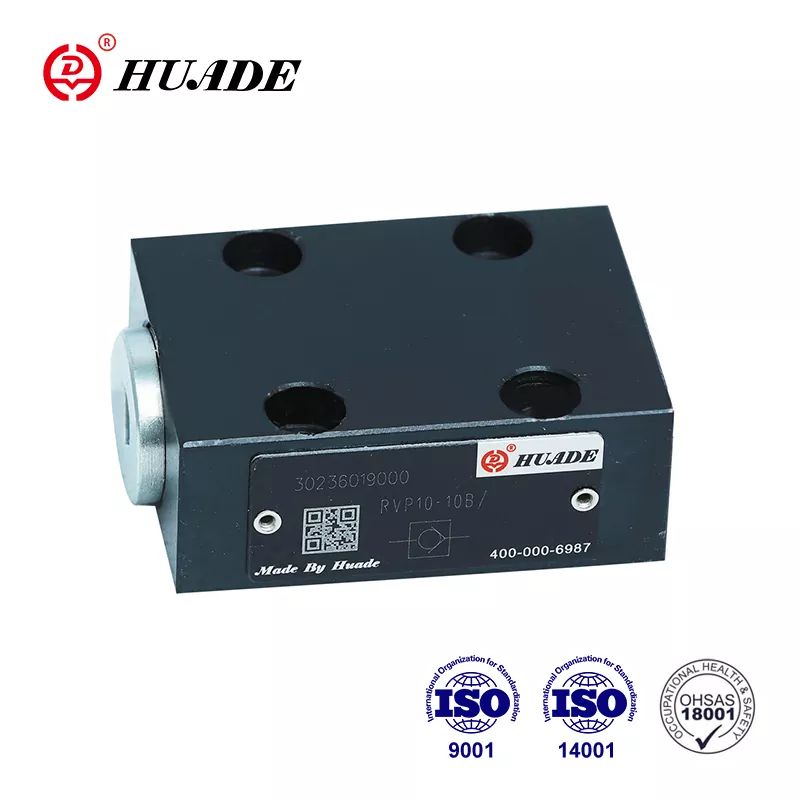

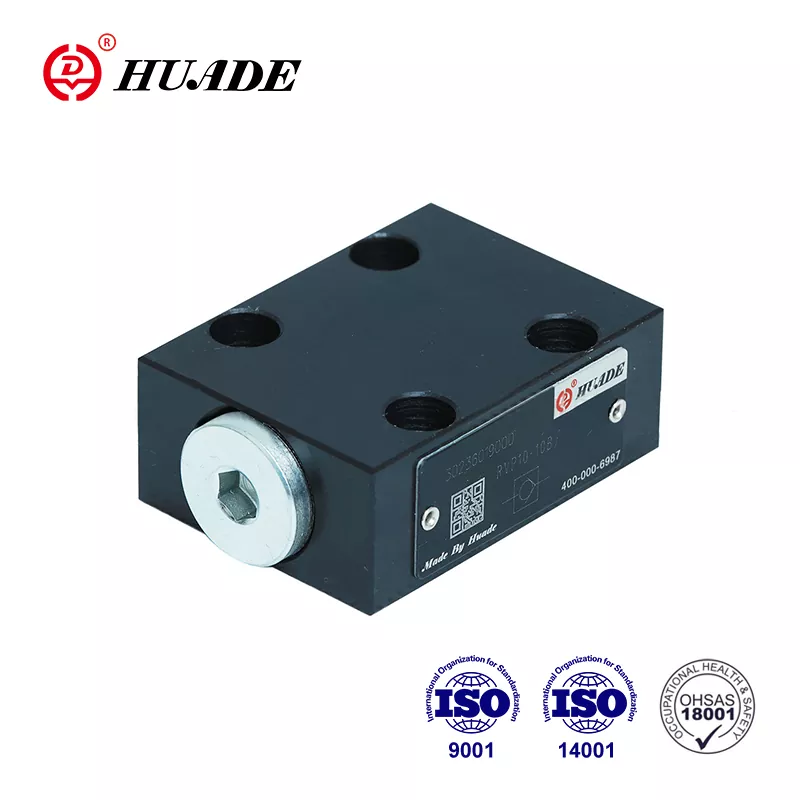

밸브 RVP 12를 확인하십시오

1979 년 중국 정부와 독일 정부 간의 전략적 협력으로 Huade는 Rexroth의 최첨단 기술을 통합했습니다. Huade® Check Valve RVP 12는 Rexroth의 RVP 12와 호환됩니다. Huade의 상품은 국제 표준, 즉 ISO9001, ISO14001 및 OH SAS18001에 이르렀습니다. 공장은 공장을 떠나기 전에 모든 체크 밸브 RVP 12의 우수한 품질을 보장하기 위해 우수한 검사 시스템으로 품질에 큰 스트레스를줍니다. Huade의 제품은 군사 산업 및 중국의 다른 분야에서 널리 사용될 수 있습니다. 이것은 중국의 신뢰할 수있는 브랜드입니다.

체크 밸브 RVP의 제품 매개 변수 12

체크 밸브 RVP 12의 제품 기능 및 적용

특징:

▶ 서브 플레이트 연결

▶ 한 방향으로 누출이없는 폐쇄

애플리케이션:

체크 밸브 RVP 12는 주로 펌프의 배출구에서 백 압력 밸브 및 바이 패스 밸브로 사용됩니다.

체크 밸브 RVP의 생산 세부 사항 12

체크 밸브 RVP 12는 압력 손실이 작은 포펫 밸브 구조입니다. 구조 다이어그램은 다음과 같습니다. 그것은 바람직하게는 유동 누출을 한 방향으로 닫고 반대 방향으로 자유 흐름을 허용하는 작업을 가지고 있습니다. 기본적으로 하우징 (1), Poppet (2) 압축 스프링 (3) 및 스프링 시트 (4)로 구성됩니다. 외부 직경으로 안내되는 Poppet (2)의 스트로크는 기계적 정지에 의해 제한됩니다. 내장 압축 스프링 (3)은 폐쇄 운동을 지원합니다. 또한 압축 스프링 (3)은 밸브를 통과하는 흐름이없는 경우에도 포펫 (2)을 닫힌 위치에 고정시킵니다.

상징

구조 다이어그램

Housing ingpoppet ③spring ④spring 좌석

체크 밸브 통지 RVP 12

1. 유체를 여과해야합니다. 최소 필터 섬광은 20 °입니다.

2. 탱크를 밀봉하고 에어 필터를 공기 입구에 설치해야합니다.

3. 서브 플레이트가없는 제품 공장을 떠날 때 필요한 경우 필요한 경우 특별히 주문하십시오.

4. 밸브 고정 나사는 높은 강도 레벨이어야합니다 (클래스 10.9). 샘플 책에 나열된 매개 변수에 따라 선택하고 사용하십시오.

5. 밸브와 연결된 표면의 거칠기는 0.8로 필요합니다.

6. 짝짓기 조각의 표면 마감은 0.01/100mm로 필요합니다.
