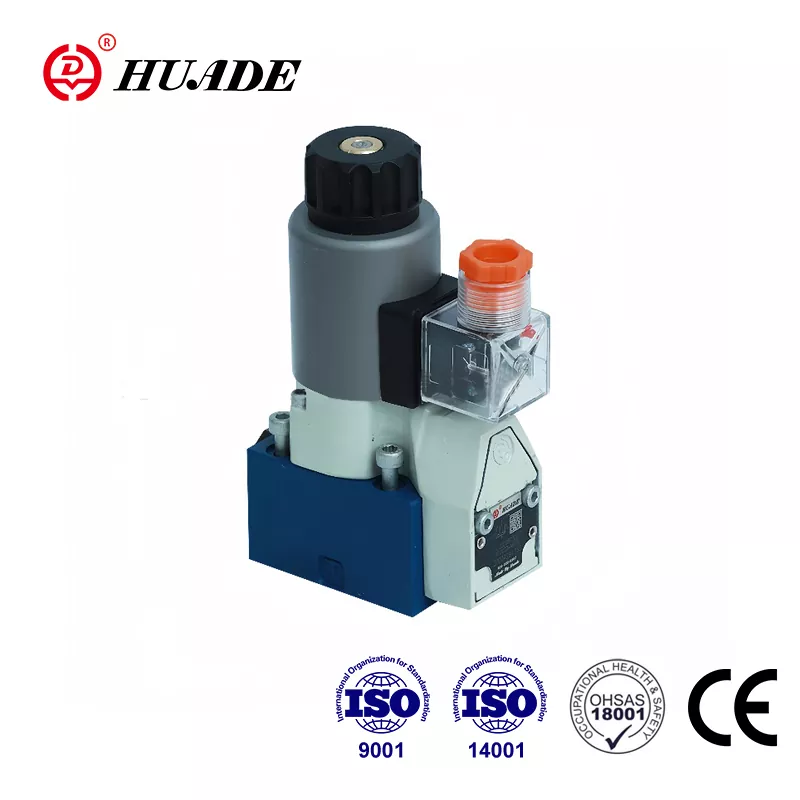

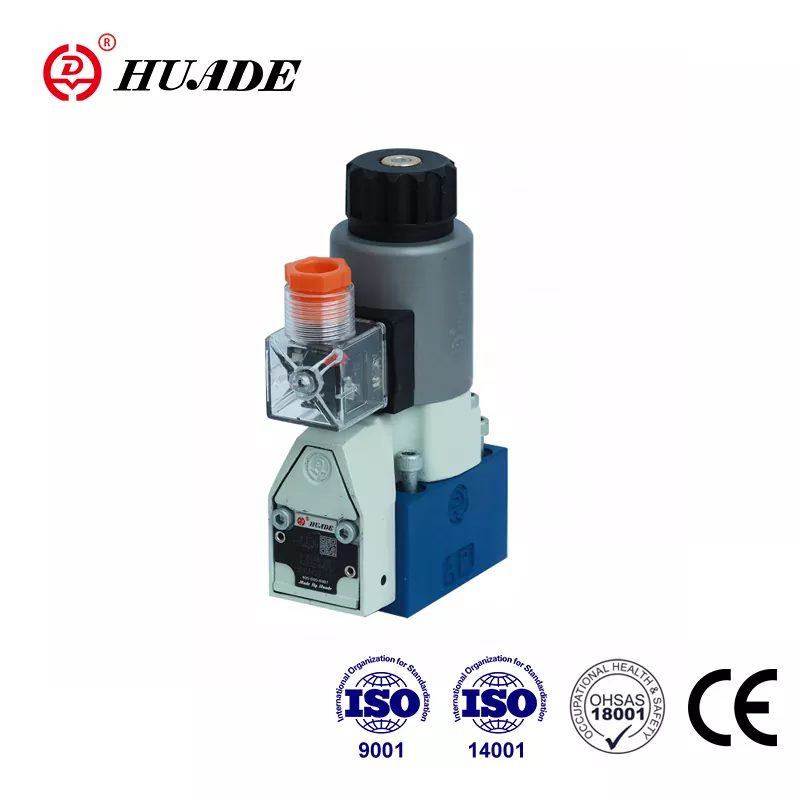

절대적인 신뢰성이 필요한 유압 시스템의 경우 Bosch Rexroth의 포핏 방향 밸브 M-SEW 6이 강력한 경쟁자로 돋보입니다. 이 밸브는 기존 스풀 밸브가 처리할 수 없는 문제, 즉 고압 하에서 누출 없는 완벽한 격리 문제를 해결합니다. 아주 작은 누출이라도 문제가 되는 유압 시스템으로 작업하는 경우 M-SEW 6의 차이점을 이해하면 앞으로 큰 어려움을 겪을 일을 줄일 수 있습니다.
포핏 밸브의 차이점
포핏 방향 밸브 M-SEW 6은 대부분의 유압 밸브와 근본적으로 다른 접근 방식을 사용합니다. 엄격한 공차를 통해 밀봉을 생성하는 슬라이딩 금속 부품 대신 이 밸브는 정밀하게 가공된 표면에 안착하여 흐름을 물리적으로 차단하는 강화된 볼 또는 원뿔을 사용합니다. 병뚜껑과 미닫이문을 비교해보세요. 병뚜껑을 누르면 완전히 밀봉되는 반면, 미닫이 문은 아무리 딱 맞아도 항상 약간의 틈이 있습니다.
이러한 디자인 선택은 실제 애플리케이션에서 매우 중요합니다. 기존 스풀 밸브는 항상 내부적으로 어느 정도 누출이 발생합니다. 공차가 엄격할수록 누출은 줄어들지만 누출은 결코 0이 되지 않습니다. M-SEW 6 포핏 방향 밸브는 시트 기반 설계를 통해 이 문제를 완전히 제거합니다. 포핏 요소가 시트를 누르면 흐름이 완전히 멈춥니다.
차별화되는 압력 기능
M-SEW 6 포핏 방향 밸브는 최대 630bar(약 9,150psi에 해당)의 압력을 처리합니다. 맥락에 따라 대부분의 표준 D03 크기 밸브는 최대 약 350bar입니다. 거의 두 배에 가까운 압력 등급은 데이터시트의 단순한 숫자가 아닙니다. 이는 하우징 두께부터 장착 요구 사항까지 모든 것에 영향을 미치는 구조적 무결성에 대한 근본적인 엔지니어링 노력을 나타냅니다.
630bar에서 작동하면 밸브를 장착 표면에서 분리하려는 엄청난 힘이 발생합니다. 일반적인 D03 밸브 연결 영역은 이 압력에서 4,000파운드 이상의 분리력을 경험합니다. M-SEW 6 포핏 방향 밸브는 정확하게 따라야 하는 특정 장착 요구 사항을 통해 이를 처리합니다. 장착면은 100mm당 0.01mm 이내의 평탄도와 Rz 0.8의 표면 거칠기가 필요합니다. M5x45 등급 10.9의 장착 볼트는 정확히 8.9Nm의 토크로 조여야 합니다.
M-SEW 6의 실제 작동 방식
포핏 방향 밸브 M-SEW 6은 직접 솔레노이드 작동을 통해 작동합니다. 코일에 전원을 공급하면 포핏 요소를 시트에서 끌어당겨 흐름을 허용하는 자력이 생성됩니다. 전원이 차단되면 리턴 스프링과 시스템 압력이 포핏을 시트에 다시 밀어 넣어 흐름을 즉시 차단합니다. 이로 인해 특히 닫을 때 M-SEW 6 포핏 방향 밸브의 전환 시간이 매우 빨라졌습니다.
스위칭 속도는 중요한 이야기를 말해줍니다. 순수 24V DC에서 작동할 때 밸브는 25~40밀리초 안에 전원이 공급되고 단 10~15밀리초 안에 전원이 꺼집니다. 이러한 전원 차단 시간은 스풀 밸브에 비해 매우 빠르며 이는 안전 응용 분야에서 매우 중요합니다. 문제가 발생하여 즉시 흐름을 중지해야 하는 경우 추가 밀리초가 매우 중요할 수 있습니다.
그러나 M-SEW 6 포핏 방향 밸브를 정류기를 통해 AC 전압으로 작동시키면 성능이 크게 달라집니다. 정류기 회로에는 코일의 전류 감소를 늦추는 필터링 커패시터가 있기 때문에 전원 차단 시간은 35~55밀리초로 늘어납니다. 일부 응용 분야에서는 3~4배 느린 응답이 허용될 수 있지만 비상 정지 시스템의 경우 직접 DC 작동이 확실히 더 나은 성능을 제공합니다.
구성 옵션 및 그 의미
M-SEW 6 포핏 방향 밸브는 여러 기능 구성으로 제공됩니다. 가장 일반적인 것은 기호 U와 C가 있는 3/2방향 버전입니다. U 기호는 밸브에 전원이 공급되지 않을 때 포트 P가 포트 A에 연결되는 상시 개방 구성을 나타냅니다. C 기호는 전원이 공급되지 않을 때 P~A가 차단되는 상시 닫힘을 나타냅니다. 이러한 3/2 구성은 단순한 형상으로 완벽한 절연을 유지할 수 있기 때문에 포핏 밸브가 정말 빛나는 부분입니다.
밸브는 기호 D와 Y가 포함된 4/2방향 구성으로도 제공되지만 다소 덜 일반적입니다. 포핏 요소를 사용하여 4/2 기능을 생성하는 것은 여러 포트에서 동시에 누출 없는 절연을 유지해야 하기 때문에 기계적으로 더 복잡합니다. 설계 상충관계가 더욱 어려워지고 있으며, 이것이 바로 Rexroth가 포핏 방향 밸브 M-SEW 6이 최대의 신뢰성과 압력 성능을 제공할 수 있는 3/2 버전을 강조하는 이유입니다.
유량은 분당 최대 25리터입니다. 이는 일부 스풀 밸브에 비해 낮아 보일 수 있지만 실제로는 D03 크기 직동형 포핏 밸브에 적합합니다. 솔레노이드는 포핏 요소에 작용하는 스프링력과 압력력을 모두 극복해야 합니다. 유량 용량을 늘리려면 더 큰 포핏 영역이 필요하며, 이는 직접 작동을 위해 비현실적으로 큰 솔레노이드를 요구하게 됩니다.
주문 코드 구조 설명
M-SEW 6 포핏 방향 밸브는 모든 기술 세부 사항을 지정하는 16위치 주문 코드를 사용합니다. 이 코드를 이해하면 필요한 밸브를 정확하게 얻는 데 도움이 됩니다. 위치 01은 유체 유형을 지정하며 광유는 M입니다. 위치 02는 2방향, 3방향 또는 4방향 밸브인지를 나타냅니다. 위치 03은 SEW로, 포핏 스타일 직동 밸브임을 확인시켜 줍니다.
위치 04는 크기가 NG6 또는 D03 표준에 해당하는 6임을 확인합니다. 위치 05는 U 또는 C와 같은 기호 선택입니다. 위치 07은 압력 등급을 420bar 또는 630bar로 지정합니다. 위치 09는 전압을 처리하며 G24는 표준 24V DC입니다. G96 및 G110과 같은 옵션은 정류를 통해 110V 또는 120V AC에서 작동함을 나타냅니다.
위치 모니터링이 필요한 경우 위치 12가 중요합니다. M-SEW 6 포핏 방향 밸브에는 밸브의 실제 위치를 확인하는 유도 센서(QMAG24 또는 QMBG24)가 장착될 수 있습니다. 그러나 이러한 모니터링 옵션은 420bar 버전에서만 작동합니다. 630bar 작동에 필요한 더 두꺼운 하우징은 표준 센서 장착 배열을 위한 공간을 남기지 않습니다.
위치 13에서는 스로틀 또는 체크 밸브 인서트를 추가할 수 있습니다. B12~B22로 지정된 스로틀 인서트는 흐름을 다양한 정도로 제한합니다. 포핏 방향 밸브 M-SEW 6을 최대 압력 및 유량으로 작동할 때 이 인서트는 전환 중 워터 해머와 캐비테이션을 방지할 수 있습니다. 위치 14는 특수 유체와의 호환성을 위해 표준 NBR 또는 FKM(접미사 V로 지정) 중 씰 재질을 지정합니다.
유체 호환성 고려 사항
M-SEW 6 포핏 방향 밸브는 DIN 51524 사양을 충족하는 표준 광유와 함께 작동합니다. 또한 HEES, HEPG, HETG, HFDR 및 HFDU 유형을 포함한 다양한 생분해성 및 내화성 유체를 처리합니다. 여기서 씰 재료 선택이 중요해집니다. 표준 NBR 씰은 광유와 잘 작동하며 -30°C ~ +80°C에서 작동합니다. 특정 합성 에스테르 또는 폴리글리콜 유체를 사용하는 경우 V 접미사를 사용하여 FKM 씰을 지정해야 합니다. FKM 씰은 -20°C ~ +80°C의 약간 더 좁은 온도 범위를 갖지만 필요한 내화학성을 제공합니다.
씰 선택을 잘못하면 성능이 급속히 저하됩니다. NBR 씰은 특정 합성 유체에서 부풀어 오르고 파손될 수 있는 반면, FKM 씰은 온도 범위 밖에서 사용할 경우 굳어지고 갈라질 수 있습니다. 포핏 방향 밸브 M-SEW 6 문서에는 어떤 씰이 어떤 유체와 함께 작동하는지 명확하게 지정되어 있으며 이러한 지침을 엄격하게 따르는 것은 선택 사항이 아닙니다.
무시할 수 없는 설치 요구 사항
M-SEW 6 포핏 방향 밸브를 장착하면 설계대로 작동하는지 또는 압력이 가해지면 누출되는지 여부가 올바르게 결정됩니다. 밸브는 4개의 M5x45 볼트를 사용하여 D03/NG6 매니폴드 또는 서브플레이트에 장착됩니다. 이 볼트는 강도가 10.9등급이어야 하며 토크는 정확히 8.9Nm이어야 합니다. 토크가 부족하면 하우징이 압력을 받아 장착 표면에서 분리될 수 있습니다. 과도한 토크는 장착 표면을 뒤틀어 밀봉 실패로 이어지는 응력 집중을 생성할 수 있습니다.
포트의 O-링도 중요합니다. 포트 P는 10x2mm O-링을 사용하고 포트 A와 B는 9.25x1.78mm O-링을 사용합니다. 이는 임의의 크기가 아닙니다. 홈 치수와 예상 압력 하중에 맞춰져 있습니다. 잘못된 O-링이나 손상된 O-링을 사용하면 누출이 보장되어 애초에 포핏 방향 밸브 M-SEW 6을 선택하는 목적 전체가 무산됩니다.
솔레노이드 코일은 4Nm 토크의 잠금 너트로 부착됩니다. 이는 메인 장착 볼트보다 덜 중요해 보일 수 있지만 솔레노이드 장착이 느슨하면 정렬 문제가 발생하여 자기 간격이 늘어나고 힘이 줄어들며 잠재적으로 전체 포펫 이동이 방해됩니다. 밸브가 작동하는 것처럼 보이지만 완전히 열리거나 닫히지 않아 흐름이 제한되거나 불완전한 밀봉이 발생할 수 있습니다.
설계에 내장된 유지 관리 이점
M-SEW 6 포핏 방향 밸브의 한 가지 영리한 측면은 제거 가능하고 회전 가능한 코일 디자인입니다. 솔레노이드 코일은 압력이 포함된 유압 하우징을 방해하지 않고 제거 및 교체할 수 있습니다. 이는 전체 유압 시스템의 압력을 낮추지 않고도 전기 유지보수를 수행할 수 있음을 의미합니다. 고압 시스템에서 감압 및 재가압은 시간이 많이 걸리고 잠재적으로 위험합니다. 유압 회로를 건드리지 않고도 고장난 코일을 교체할 수 있으므로 가동 중지 시간이 크게 줄어듭니다.
코일은 90도 회전하므로 단단한 매니폴드 블록의 케이블 라우팅에 도움이 됩니다. 인접한 구성 요소와의 간섭을 방지하기 위해 전기 연결 방향을 지정할 수 있습니다. 이러한 유연성으로 인해 포핏 방향 밸브 M-SEW 6은 공간이 제한된 복잡한 어셈블리에 더 쉽게 통합될 수 있습니다.
포핏 설계 자체는 스풀 밸브보다 유지 관리가 덜 필요합니다. 점차적으로 마모되어 누출을 증가시키는 정밀하게 가공된 슬라이딩 표면은 없습니다. 포펫은 밀봉되거나 밀봉되지 않습니다. 오염으로 인해 시트 표면이 손상되지 않는 한, 밸브는 기본적으로 무기한 누출 방지 성능을 유지합니다.
이 밸브가 가장 적합한 곳
포핏 방향 밸브 M-SEW 6은 장시간 동안 드리프트 없이 부하를 유지해야 하는 응용 분야에서 탁월한 성능을 발휘합니다. 공작 기계의 유압 클램핑 시스템은 완벽한 사용 사례를 나타냅니다. 클램프가 공작물에서 닫히면 가공 중에 압력 손실 없이 클램프 상태를 유지해야 합니다. 아주 작은 누출이라도 클램프가 천천히 풀리게 하여 절단 작업 중에 작업물이 이동할 가능성이 있습니다.
어큐뮬레이터 절연은 또 다른 자연스러운 적합성입니다. 어큐뮬레이터를 충전한 후 이를 회로의 나머지 부분과 분리해야 하는 경우 누출되는 격리 밸브가 어큐뮬레이터에서 점차적으로 압력을 빼냅니다. M-SEW 6 포핏 방향 밸브는 해당 압력을 무기한 유지합니다. 안전 회로도 엄청난 이점을 제공합니다. 안전 시스템이 전원 차단 시 흐름 방지에 의존하는 경우 스풀 밸브를 통한 내부 누출로 인해 제어 신호가 꺼진 경우에도 의도하지 않은 동작이 허용될 수 있습니다.
누출 감지를 위해 압력을 유지해야 하는 테스트 시스템에는 누출 없음 차단 밸브가 필요합니다. 고압 성형 및 단조 프레스는 M-SEW 6의 630bar 등급이 가치 있는 압력에서 작동합니다. 해저 유압 시스템은 포핏 방향 밸브 M-SEW 6의 누출 없는 설계가 중요한 안전 여유를 제공하는 높은 압력과 엄격한 신뢰성 요구 사항에 직면해 있습니다.
경쟁 옵션과 비교
Parker Hannifin의 D1SE 시리즈는 D03 크기 범위에서 M-SEW 6 포핏 방향 밸브와 가장 가까운 직접적인 경쟁 제품입니다. D1SE는 최대 350bar의 압력을 처리하고 분당 최대 20리터의 유량을 처리합니다. 원뿔형 좌석 요소와 유사한 포핏 디자인 철학을 사용합니다. DC 작동 시 스위칭 시간은 전원 공급의 경우 약 50ms, 전원 차단의 경우 약 60ms로 더 느립니다.
350bar와 630bar의 압력 차이는 다양한 시장 전략을 나타냅니다. Parker는 일반적인 산업 압력에서 누출 없는 격리가 필요한 광범위한 응용 분야 시장을 대상으로 D1SE를 목표로 합니다. Rexroth는 극압 기능이 더 높은 비용을 정당화하는 프리미엄 부문에 M-SEW 6 포핏 방향 밸브를 포지셔닝합니다. 630bar 성능이 꼭 필요한 응용 분야에는 대안이 제한되어 있어 Rexroth는 해당 틈새 시장에서 강력한 입지를 확보하고 있습니다.
M-SEW 6의 더 빠른 전환 시간, 특히 10-15ms의 전원 차단 시간은 비상 정지 시나리오에서 실질적인 안전 이점을 제공합니다. M-SEW 6과 D1SE의 45ms 차이로 인해 기계가 손상이나 부상을 입기 전에 정지할지 여부가 결정될 수 있습니다. 안전이 중요한 애플리케이션의 경우 더 빠른 응답 시간은 좋은 기능일 뿐만 아니라 필수적인 요구 사항입니다.
장단점 이해
포핏 방향 밸브 M-SEW 6을 선택한다는 것은 특정 제한 사항을 수용한다는 것을 의미합니다. 분당 25리터의 유량은 높은 유량이 필요한 응용 분야를 만족시키지 않습니다. 포핏 설계에 내재된 압력 불균형은 솔레노이드가 시스템 압력에 대해 밸브를 열기 위해 더 열심히 작동한다는 것을 의미합니다. 직접 작동식 포핏 밸브는 M-SEW 6이 달성하는 유량 및 압력 범위 주변의 실제 한계에 도달합니다. 훨씬 더 규모가 커지려면 파일럿 운영이 필요하며 이로 인해 복잡성과 비용이 추가됩니다.
장착 정밀도 요구 사항은 일반적인 스풀 밸브보다 엄격합니다. M-SEW 6 포핏 방향 밸브를 거칠게 가공된 표면에 볼트로 고정하고 630bar에서 밀봉할 것으로 기대할 수는 없습니다. 매니폴드 또는 서브플레이트는 평탄도 및 마감 사양을 충족하기 위해 적절한 가공이 필요합니다. 이는 전체 시스템에 비용을 추가하지만 우선 포핏 밸브 선택을 정당화하는 제로 누출 성능을 제공합니다.
630 bar 버전의 위치 모니터링 제한은 기능 안전 검증이 필요한 애플리케이션에서 중요합니다. 안전 분석에서 밸브가 닫혔음을 증명하기 위해 위치 피드백이 필요하다고 판단하는 경우 420bar 압력 제한을 수락해야 합니다. 이는 Rexroth가 센서를 수용하기 위해 630 bar에 필요한 구조적 무결성을 손상시키지 않기로 선택한 근본적인 엔지니어링 절충안을 나타냅니다.
귀하의 애플리케이션에 대한 올바른 선택
귀하의 응용 분야에서 내부 누출이 절대적으로 필요하지 않은 경우 포핏 방향 밸브 M-SEW 6이 최종 후보 목록에 속합니다. 400bar 이상의 압력을 유지해야 하는 경우 옵션이 상당히 좁아지며 M-SEW 6은 D03 크기에서 실행 가능한 몇 안 되는 선택 중 하나가 됩니다. 빠른 전원 차단 응답이 안전에 중요한 경우 10~15ms의 스위칭 시간이 실질적인 이점을 제공합니다. 생분해성 또는 내화성 유체를 사용하는 경우 FKM 씰 옵션은 일부 경쟁사 밸브가 제공하지 않는 호환성을 처리합니다.
반대로, 분당 30리터 이상의 높은 유량이 필요한 경우 M-SEW 6 포핏 방향 밸브는 작동하지 않습니다. 응용 분야에 최대 유량 및 압력에서 빈번한 사이클링이 포함되는 경우 밸브가 성능 한계 내에 있는지 또는 조건을 관리하기 위해 스로틀 인서트가 필요한지 여부를 신중하게 평가해야 합니다. 복잡한 스위칭 요구 사항이 있는 4/2 기능이 필요한 경우 누출 특성에도 불구하고 스풀 밸브가 실제로 더 간단할 수 있습니다.
총 소유 비용 계산에서는 가동 중지 시간이 많이 소요되는 응용 분야에서는 M-SEW 6 포핏 방향 밸브를 선호합니다. 긴 사용 수명, 최소한의 마모, 손쉬운 코일 교체로 유지 관리 비용과 시스템 가동 중지 시간이 줄어듭니다. 초기 구매 가격은 표준 스풀 밸브보다 높지만 신뢰성이 중요한 중요한 응용 분야에서는 프리미엄 비용이 빠르게 상각됩니다.
기술 문서 및 지원
Bosch Rexroth는 다양한 형식의 CAD 모델, 전체 치수 도면 및 세부 성능 곡선을 포함하여 M-SEW 6 포핏 방향 밸브에 대한 포괄적인 기술 문서를 제공합니다. 문서에는 모든 설치 요구 사항, O-링 사양, 토크 값 및 유체 호환성 정보가 명확하게 명시되어 있습니다. 정격 성능을 달성하려면 이러한 사양을 정확하게 따르는 것이 중요합니다.
밸브는 ISO 4401-03-02-0-05 및 DIN 24340 Form A 장착 표준을 준수하여 산업 표준 매니폴드 및 서브플레이트와의 호환성을 보장합니다. 이러한 표준화는 통합 위험을 줄이고 더 나은 누출 성능을 위해 시스템을 업그레이드할 때 M-SEW 6 포핏 방향 밸브를 다른 D03 밸브에 대한 간단한 교체로 만듭니다.
최종 고려 사항
Bosch Rexroth M-SEW 6 포핏 방향 밸브는 까다로운 응용 분야를 위한 전문 솔루션을 나타냅니다. 모든 응용 프로그램에 모든 것을 적용하려고 하는 것은 아닙니다. 대신 표준화된 D03 패키지에서 최대 630bar의 압력에서 누출 없는 격리를 제공하는 한 가지 작업을 매우 잘 수행하는 데 중점을 둡니다. 이를 가능하게 하는 엔지니어링에는 설치 및 적용 시 세부 사항에 대한 주의가 필요하지만 기존 스풀 밸브가 따라올 수 없는 성능을 제공합니다.
부하 유지 회로, 안전 시스템 또는 고압 응용 분야에서 작업하는 엔지니어의 경우 M-SEW 6 포핏 방향 밸브가 제공하는 기능을 이해하면 정보에 입각한 구성 요소 선택에 도움이 됩니다. 밸브의 기능은 그 강점이 가장 중요한 특정 요구 사항에 부합합니다. 올바른 응용 분야에 맞게 선택하면 시장에서 프리미엄 포지셔닝을 정당화하는 안정적이고 누출 없는 성능을 얻을 수 있습니다.
