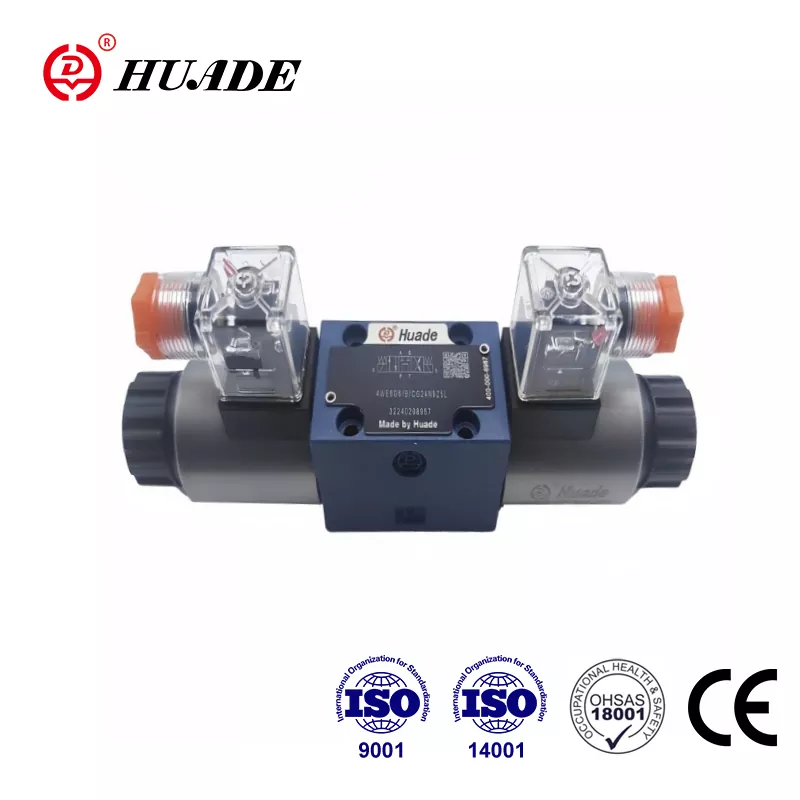

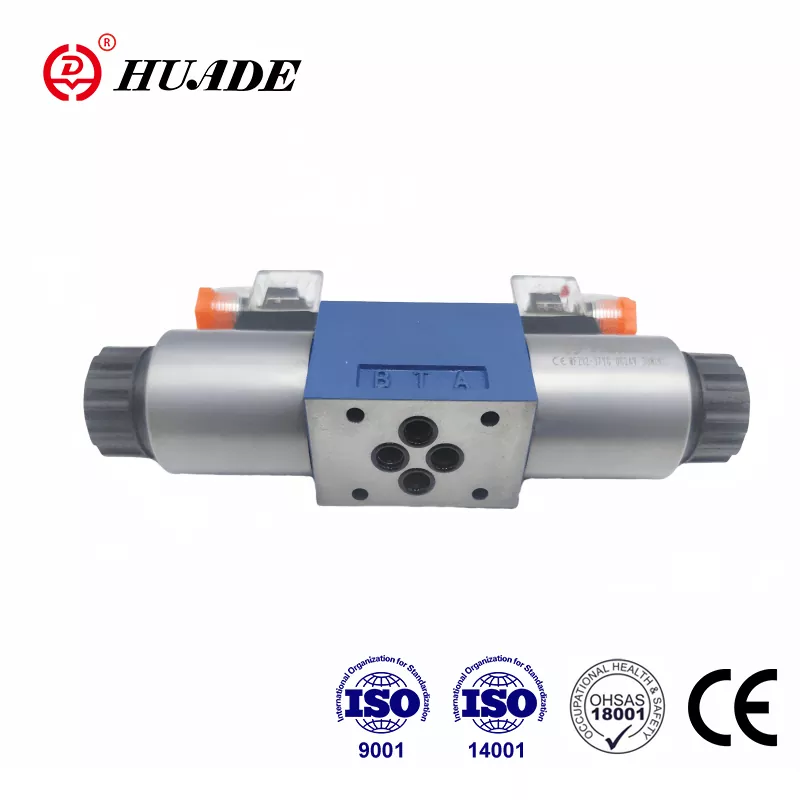

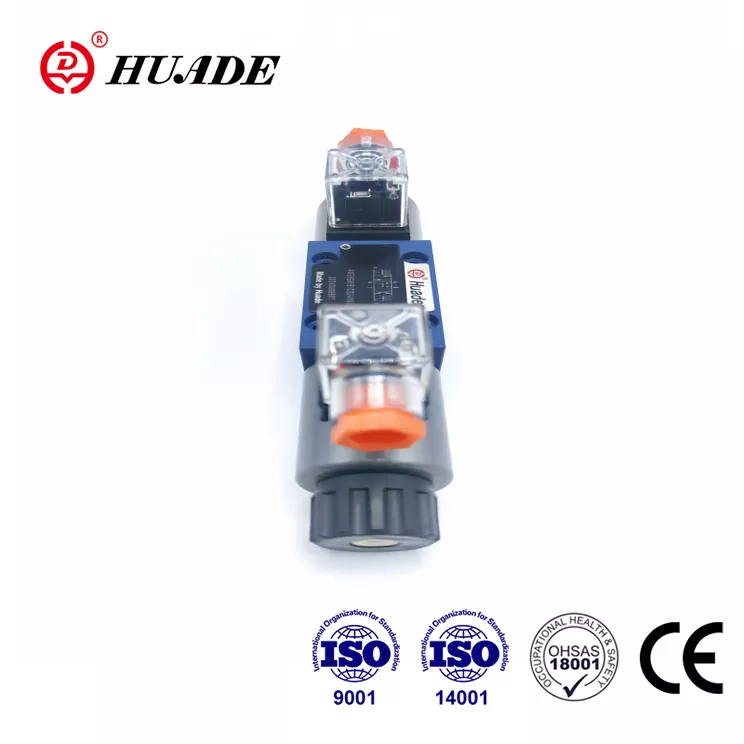

Huade는 1979년부터 두 차례 Rexroth와 협력하여 Rexroth의 최첨단 기술을 통합했습니다. Huade® WE 5 방향 스풀 밸브는 Rexroth가 제공하는 동일한 모델에 대한 저렴한 대안입니다. Huade는 미국, 일본, 독일, 스위스에서 수입한 750개 이상의 생산 장비를 운영하고 있습니다. Huade는 모든 방향 밸브가 우수한 성능을 갖도록 품질에 큰 중점을 두고 있습니다. 솔레노이드 방향 밸브 시리즈는 CE 인증을 통과했습니다. R&D 및 생산 관리 시스템은 ISO9001, ISO14001, ISO45001을 충족합니다. Huade® 유압 밸브는 안정적인 성능으로 인해 중국의 군사 산업 및 기타 분야에서 널리 사용됩니다.
|
유압 데이터 |
|||
|
유압유 |
미네랄 오일 또는 인산염 에스테르 |
||
|
유체 온도 범위 |
-30~+80 |
||
|
점도 범위 (mm2/s) |
2.8~500 |
||
|
최대 작동 압력 (㎫) |
포트 A,B,P |
포트 T |
|
|
최대 25 |
최대 6개 |
||
|
흐름 영역(전환 위치 0): |
기호 W 있음 |
기호 Q 사용 |
|
|
대략. 공칭 단면적의 3% |
공칭 단면적의 약 6% |
||
|
체중(kg) |
판막 |
서브플레이트 G115/01 |
서브플레이트 G96/01 |
|
약 1.4 |
약 0.7 |
약 0.5 |
|
|
전기 데이터 |
|||
|
AC 전압(V) |
110, 220, 50Hz |
||
|
DC 전압(V) |
12、 24、 110 |
||
|
전압 유형 |
교류 |
DC |
|
|
전력 요구량(W) |
26 |
||
|
유지력(VA) |
- |
46 |
|
|
스위치 온 전원(VA) |
- |
130 |
|
|
듀티 사이클 |
계속하다 |
||
|
ON 시간(ms) |
40 |
25 |
|
|
꺼짐 시간(ms) |
30 |
20 |
|
|
환경온도(℃) |
+50 |
||
|
코일 온도(℃) |
+150 |
||
|
Switching frequency cycles (cycles/h) |
15000 |
7200 |
|
|
DIN 40 050에 따른 보호 유형 |
IP65 |
||
특징:
▶ 직접 솔레노이드 작동식 방향 스풀 밸브
▶ 습식 핀 DC 또는 AC 솔레노이드
▶ 서브플레이트 연결
애플리케이션:
WE5 유형의 방향 밸브는 솔레노이드 작동식 방향 스풀 밸브입니다. 그들은 유체의 시작, 정지 및 방향을 제어합니다. 이 밸브는 각종 유압 시스템 및 각종 압력 밸브의 파일럿 밸브에 널리 사용됩니다.
이러한 방향 밸브는 기본적으로 하우징(1), 1개 또는 2개의 솔레노이드(2), 제어 스풀(3) 및 1개 또는 2개의 리턴 스프링(4)으로 구성됩니다.
제어 스풀(3)은 리턴 스프링(4)에 의해 중앙 또는 초기 위치에 고정됩니다(멈춤 스풀 제외). 제어 스풀(3)은 습식 핀 솔레노이드(2)를 통해 작동됩니다. 통전된 상태에서. 솔레노이드(2)의 힘은 제어 스풀(3)의 플런저(5)를 통해 작용하여 정지 위치에서 원하는 끝 위치로 이동합니다. 따라서 P에서 A로, B에서 T로, 또는 P에서 B로, A에서 T로 필요한 흐름 패턴이 선택됩니다. 솔레노이드(2)의 전원이 차단되면 제어 스풀(3)은 리턴 스프링(4)에 의해 중립 위치로 돌아갑니다. 솔레노이드에 전원을 공급하지 않고도 제어 스풀(3)을 작동할 수 있도록 덮개가 있는 수동 오버라이드가 제공됩니다.
4WE5N 6.0B/O를 입력하세요...
이 버전은 2개의 스위칭 위치와 멈춤쇠와 스프링이 없는 2개의 솔레노이드가 있는 방향 밸브입니다. 전원이 차단된 상태에서는 정의된 스위칭 위치가 없습니다.
유형 4WE5N 6.0B/OF..
이 버전은 2개의 스위칭 위치, 2개의 솔레노이드 및 멈춤쇠가 있는 방향 밸브입니다. 따라서 관련 스위칭 위치가 고정되어 솔레노이드에 지속적인 전원을 공급할 필요가 없습니다.
WE 5의 구조도
