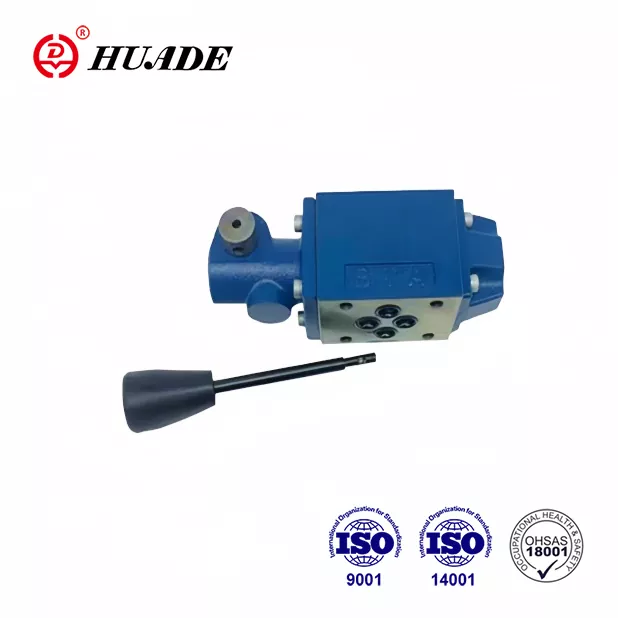

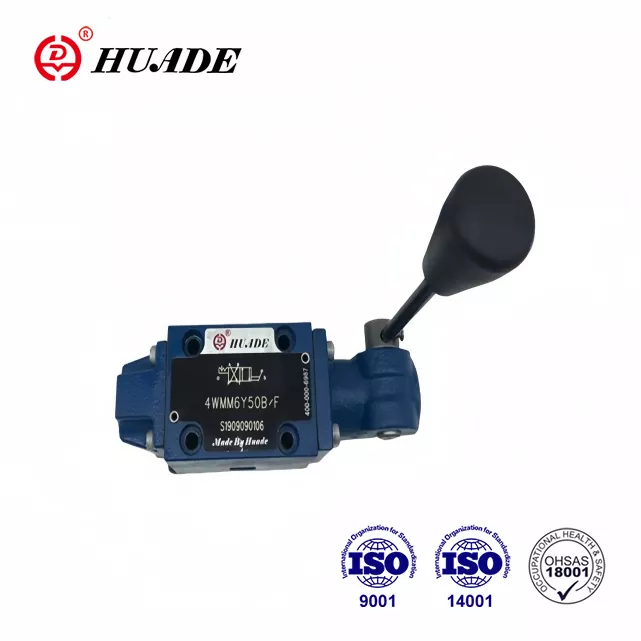

방향 제어 밸브 WMM 6

• 제품 기능 : 핸드 레버 작동, 렉스 로스 호환 설계, 스프링 리턴/욕구 옵션
• 사양 : 크기 6/10/16/25, 최대 압력 31.5-35 MPa, Flow 60-450 L/Min
• 응용 분야 : 건설 기계, 화학 장비, 산업 시스템

문의 보내기 PDF 다운로드

제품 설명

WMM 6 밸브는 Huade와 Rexroth 사이의 두 가지 장기 협력 경험으로 인해 REXROTH®의 동일한 모델을 완전히 대체 할 수 있습니다. Huade® WMM 6의 가격이 더 합리적입니다. 좋은 품질과 저렴한 가격으로 경쟁력이 있습니다. Huade는 미국, 일본, 독일 및 스위스에서 수입 한 750 개 이상의 생산 장비를 운영합니다. 매우 엄격한 테스트 시스템으로 품질에 큰 스트레스를줍니다. 공장은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. 중국의 신뢰할 수있는 국가 브랜드입니다. Huade의 유압 밸브는 우수한 성능으로 인해 군사 산업 및 기타 분야에서 널리 사용됩니다.

방향 제어 밸브의 제품 매개 변수 wmm 6

기술 데이터 (이 매개 변수 외부의 응용 프로그램의 경우. 당사에 문의하십시오!)
크기		6	10	16	25
최고 작동 압력	포트 A. B. P (()	31.5까지		35 세
	포트 T (㎫)	16까지	15 ~ 15	25 ~ 25	25 ~ 25
최대 흐름 (l/min)		60까지	100까지	300까지	450까지
흐름 단면 (제어 위치 0)		기호 Q의 경우 공칭 단면의 6% 기호 W의 경우, 공칭 단면의 3%		기호 Q, V, 공칭 단면의 16% 기호 W의 경우, 공칭 단면의 3%

압력 유체		미네랄 오일 (NBR 씰) 또는 인산염 에스테르 (FPM 씰 용)
압력 유체 온도 범위 (℃)		-30 ～+80
점도 범위 (mm2/s)		2.8 ~ 500
체중 (kg)		약 1.4	약 3.3	약 8	약 17
제어 전원 켜기 on 핸들 (N)		반환 압력없이 약 20 반환 압력없이 약 30	약 16 ~ 23 약 20 ~ 27의 킬트없이	약 75	약 120

방향 제어 밸브의 제품 기능 및 적용 wmm 6

특징:

▶ 핸드 레버가있는 직접 작동 방향 스풀 밸브

▶ 스프링 리턴 또는 혐오, 선택 사항

▶ 서브 플레이트 장착

▶ 작은 크기, 큰 흐름 용량 및 우수한 신뢰성

▶ DIN 24 340 Form A, ISO 4401 및 Cetop -RP 121H에 포팅 패턴

애플리케이션:

방향 밸브 타입 WMM 6은 같은 크기의 다른 샌드위치 밸브와 함께 사용할 수 있습니다. 건설 기계, 화학 기계, 경업 기계, 기관차 및 기타 산업에 널리 사용됩니다.

방향 제어 밸브의 함수, 섹션 및 기호 wmm 6

WMM 6 방향 밸브는 핸드 레버 작동 방향 스풀 밸브이며 흐름의 시작, 정지 및 방향을 제어합니다.

방향 밸브는 기본적으로 하우징 ①, 핸드 레버 ②, 컨트롤 풀 ③ 및 하나 또는 두 개의 리턴 스프링으로 구성됩니다. 수술되지 않은 조건에서 제어 스풀 ③는 리턴 스프링에 의해 중립 또는 초기 위치에서 유지됩니다. 컨트롤 스풀 act는 핸드 레버를 통해 작동하며, 이는 조인트를 통해 작용하고 핀 ⑤를 제어 스풀 ③에 직접 작용합니다. 따라서 스풀은 휴식 위치에서 필수 스위치 위치로 이동합니다. 핸드 레버 ver가 스위치 위치 0으로 되돌아 가면 스풀 ③는 리턴 스프링을 통해 중립 위치로 되돌아갑니다.

4WMM ../ F .. (Detent with)

이 밸브는 2 ~ 3 개의 위치 방향 제어 밸브이며, 전환 된 모든 위치에서 작동하는 구멍이 장착 된 2 개 위치 방향 제어 밸브입니다.

유형 WMM 6의 컷 어웨이보기
