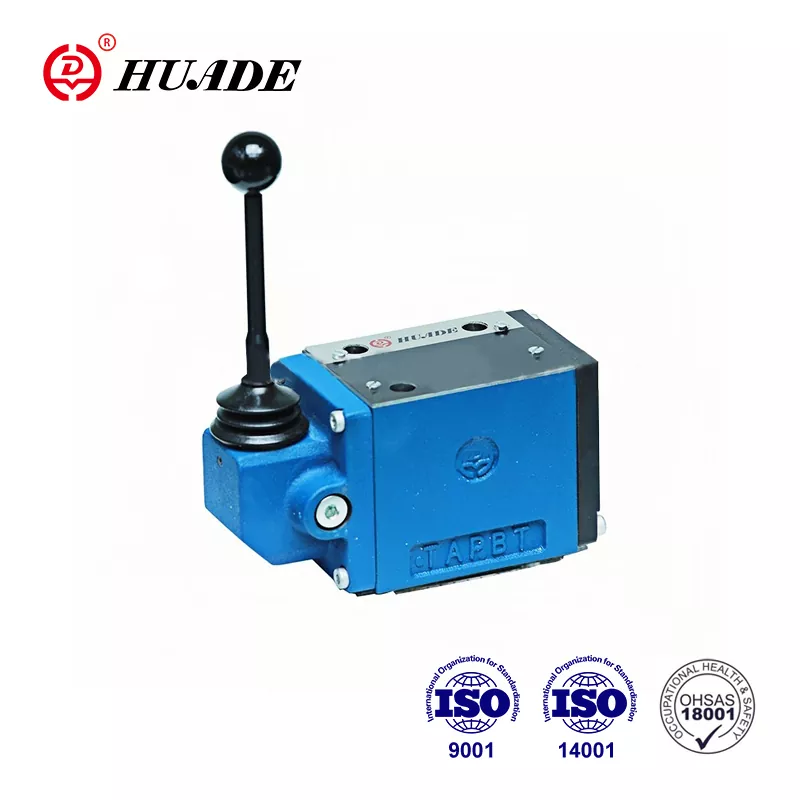

방향 제어 밸브 WMM 10

• 제품 기능 : 핸드 레버가 작동, 스프링 리턴/Detent 선택 사항, 탁월한 신뢰성을 갖춘 Rexroth 호환 설계
• 사양 : 크기 10, 최대 압력 31.5mpa (A, B, P 포트), 최대 흐름 120L/분, 서브 플레이트 장착
• 응용 분야 : 건설 기계, 화학 장비, 경업 기계, 기관차

문의 보내기 PDF 다운로드

제품 설명

Huade는 유압 제어 기술을 전문으로하는 중국의 유명한 국유 기업입니다. Huade® WMM 10 밸브는 Rexroth와의 장기 협력 경험으로 인해 Rexroth가 제공하는 동일한 시리즈를 완전히 대체 할 수 있습니다. 이 방향 밸브는 1 년 보증 기간 내에 무료 유지 보수 서비스를 즐깁니다. 공장은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade의 유압 밸브는 우수한 성능으로 인해 군사 산업 및 기타 분야에서 널리 사용됩니다.

방향 제어 밸브의 제품 매개 변수 WMM 10

기술 데이터 (이 매개 변수 외부의 응용 프로그램의 경우. 당사에 문의하십시오!)
크기		10
최고 작동 압력	포트 A. B. P (()	31.5까지
	포트 T (㎫)	15 ~ 15
최대 흐름 (l/min)		120까지
흐름 단면 (제어 위치 0)		기호 Q의 경우 공칭 단면의 6%
		기호 W의 경우, 공칭 단면의 3%
압력 유체		미네랄 오일 (NBR 씰) 또는 인산염 에스테르 (FPM 씰 용)
압력 유체 온도 범위 (℃)		-30 ～+80
점도 범위 (mm2/s)		2.8 ~ 500
체중 (kg)		약 3.3
제어 전원 켜기 on 핸들 (N)		약 16 ~ 23
		약 20 ~ 27의 킬트없이

방향 제어 밸브 WMM 10의 제품 기능 및 적용

특징:

▶ 핸드 레버가있는 직접 작동 방향 스풀 밸브

▶ 스프링 리턴 또는 혐오, 선택 사항

▶ 서브 플레이트 장착

▶ DIN 24 340 Form A, ISO 4401 및 Cetop -RP 121H에 포팅 패턴

애플리케이션:

방향 밸브 타입 WMM 10은 다른 국내 시리즈 밸브에 비해 작은 크기, 큰 흐름 용량 및 우수한 신뢰성의 장점을 갖는 플레이트 연결을 채택합니다. 건설 기계, 화학 기계, 경업 기계, 기관차 및 기타 산업에 널리 사용됩니다.

방향 제어 밸브의 함수, 섹션 및 기호 WMM 10

유형 WMM 10 밸브는 핸드 레버 작동 방향 스풀 밸브입니다. 그들은 흐름의 시작, 정지 및 방향을 제어합니다.

방향 밸브는 기본적으로 하우징 ①, 핸드 레버 ②, 컨트롤 풀 ③ 및 하나 또는 두 개의 리턴 스프링으로 구성됩니다. 수술되지 않은 조건에서 제어 스풀 ③는 리턴 스프링에 의해 중립 또는 초기 위치에서 유지됩니다. 컨트롤 스풀 act는 핸드 레버를 통해 작동하며, 이는 조인트를 통해 작용하고 핀은 제어 스풀 ③에 직접 작용합니다. 따라서 스풀은 휴식 위치에서 필수 스위치 위치로 이동합니다. 핸드 레버 ver가 스위치 위치 0으로 되돌아 가면 스풀 ③는 리턴 스프링을 통해 중립 위치로 되돌아갑니다.

4WMM ../ F .. (Detent with)

이 밸브는 2 ~ 3 개의 위치 방향 제어 밸브이며, 전환 된 모든 위치에서 작동하는 구멍이 장착 된 2 개 위치 방향 제어 밸브입니다.

유형 WMM10의 컷 어웨이보기 ... 30b
