Huade는 유압 시스템을 전문으로 하는 중국의 유명한 국영 기업입니다. Huade는 1979년부터 Rexroth와 두 번의 장기적인 협력 경험을 갖고 있습니다. Huade® WMR 밸브는 Rexroth의 동일한 시리즈에 대한 저렴한 대안입니다. 이 방향 밸브는 1년 보증 기간 내에 무료 유지 관리 서비스를 받을 수 있습니다. Huade는 품질에 큰 중점을 두고 있습니다. 공장은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade® 유압 밸브는 엔지니어링 및 건설 기계, 야금, 공작 기계, 환경 보호, 조선, 항공 우주, 철도 운송, 석유 및 석유 화학, 군사 산업 및 기타 분야에서 널리 사용됩니다. 중국에서는 믿을 수 있는 브랜드입니다.
|
크기 |
6 |
10 |
|||
|
최고 |
포트 A. B. P(㎫) |
31.5까지 |
|||
|
T포트(㎫) |
6까지 |
16까지 |
|||
|
기호 A와 B에서 T 포트는 배수 연결로 사용해야 합니다. |
|||||
|
최대유량(L/min) |
최대 60 |
최대 120 |
|||
|
흐름 단면 |
기호 Q의 경우 공칭 단면적의 6% |
||||
|
기호 W의 경우 공칭 단면적의 3% |
|||||
|
압력 유체 |
미네랄 오일(NBR 씰용) 또는 |
||||
|
작동유 온도범위(℃) |
-30~+80 |
||||
|
점도 범위 (mm2/s) |
2.8~500 |
||||
|
체중(kg) |
약 1.4 |
약 3.3 |
|||
|
롤러 레버의 작동력 |
탱크 압력이 0일 때 |
100~121 |
두 위치 밸브 |
70~140 |
|
|
(N) |
압박감에 |
184~205 |
세 위치 밸브 |
70~175 |
|
특징:
▶ 조정 가능한 롤러 작동 기능을 갖춘 직접 작동식 방향 스풀 밸브
▶ 롤러 레버 어셈블리는 90° 각도로 들어갈 수 있습니다.
▶ 방사형 힘은 안정적으로 흡수됩니다(최대 30°).
▶ 19가지 표준 스풀 기능

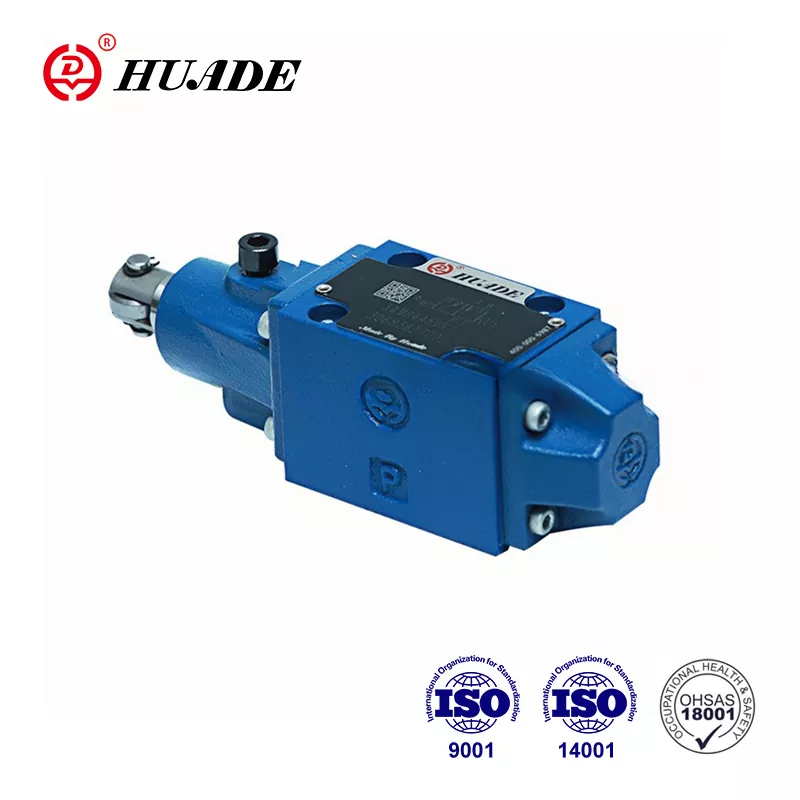

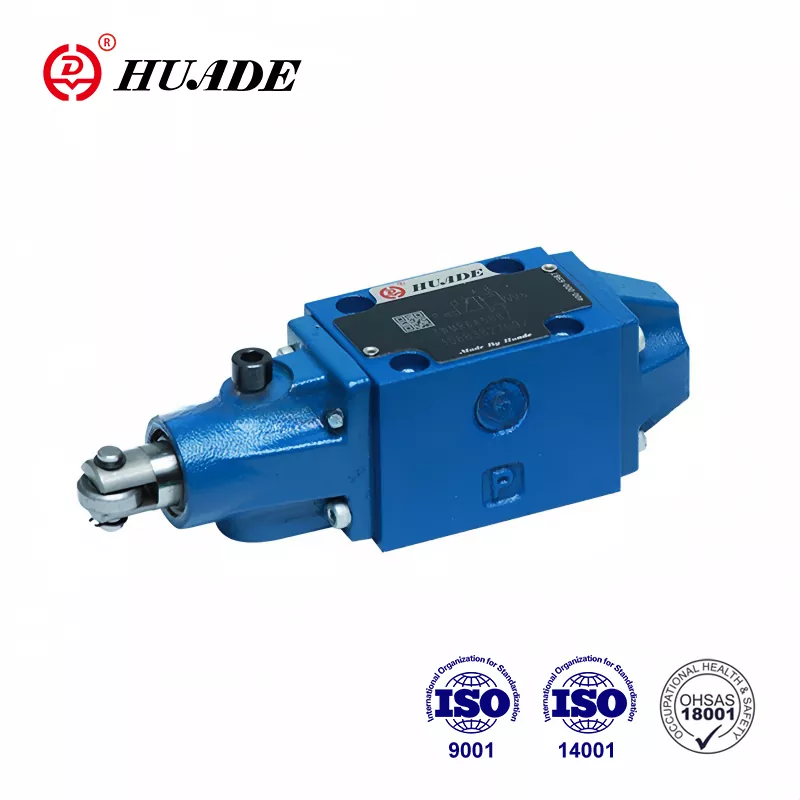

방향 밸브 타입 WMR은 롤러 작동식 방향 밸브입니다.
기본적으로 하우징(1), 롤러 레버(2), 제어 스풀(3) 및 리턴으로 구성됩니다.
봄 (4).
밸브 스풀이 한 위치에서 다른 위치로 이동하는 동안 허용된 값보다 큰 유량이 발생할 수 있는 경우 플러그인 스로틀이 필요합니다. 플러그인 오리피스는 방향 밸브의 P 포트에 장착됩니다.
WMR 6의 단면도
카트리지 스로틀
