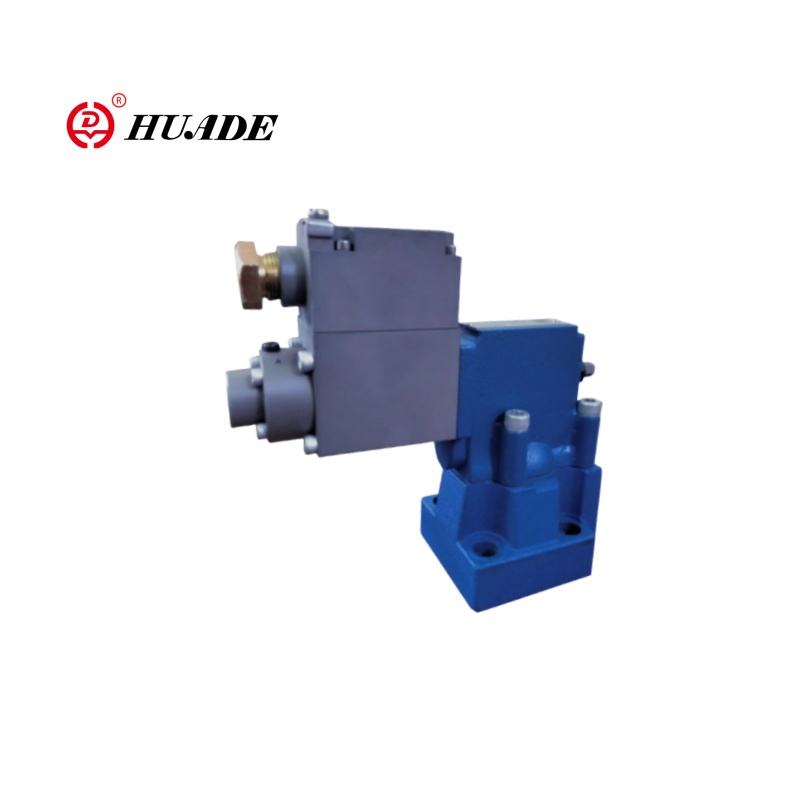

폭발 방지 릴리프 밸브 DBE 시리즈는 가연성 및 폭발성 환경을 위해 설계된 전기 제어 압력 조절 밸브이며, 정확한 비례 압력 조절과 안전한 폭발 방지 특성을 갖는다. 비례 릴리프 밸브 DBE에는 기계식 비상 릴리프 기능이 내장되어 전원이 꺼질 때 자동으로 안전한 압력으로 전환합니다. 밸브 코어의 내마비 코팅은 서비스 수명을 연장 할 수 있습니다.
| 체액 | NBR 및 FKM 씰에 적합한 미네랄 오일 |
| FKM 씰에 대한 인산염 에스테르 | |
| 유체 온도 범위 ℃ | -30 ~ +80 (NBR 씰) |
| -20 ~ +80 (FKM SEAL) | |
| 점도 범위 mm2/에스 | 2.8 ~ 380 |
| 선형성 | ± 3.5% |
| 반복성 | ＜ ± 2% |
| 전기 같은 | |
| 전원 | DC |
| 미세 분해 전류 MA | 100 |
| 최대 용모 레노이드 전류 MA | 800 |
| 코일 저항 | 20 ℃에서 19.5Ω, 최대 차량 값 : 28.8Ω |
| 작업 상태 | 마디 없는 |
| 최대 작업 환경 온도 | +50 ℃ |
| DIN에 대한 단열재 40 050 | IP65 |
특징:
-서브 플레이트 장착 :
-24 340 양식 E 및 ISO 6264로 포팅 패턴
- 매니 폴드에 설치합니다
- 4 압력 등급
- 맥스. 압력 제한, 선택 사항
- 앰프 유형 VT-2000 (별도로 주문해야 함)
애플리케이션:
폭발 방지 압력 릴리프 밸브 DBE는 드릴링 플랫폼 블로우 아웃 방지기 (BOP), 다운 홀 도구, 천연 가스 압축 스테이션, 채굴 유압 지지대, 방패 기계, 가스 추출 장비, 심해 드릴링 장비 및 폭발 방지 데크 머신에 사용할 수 있습니다.
예:
폭발 방지 PLC → 폭발 방지 비례 증폭기 → DBE 밸브 → 유압 액추에이터
↑
폭발 방지 압력 센서 (피드백)
폭발 방지 압력 릴리프 밸브 DBE는 파일럿 작동 압력 릴리프 밸브입니다. 전기 신호에 의해 유압 시스템의 압력을 지속적으로 설정하는 데 사용됩니다.

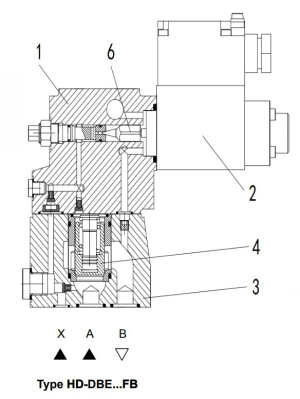

기본적 으로이 밸브는 비례 솔레노이드 (2)가있는 파일럿 밸브 (1)와 메인 스풀 인서트 (4)가있는 메인 밸브 (3)로 구성됩니다.
유형 HD-DBE ... FB
압력 한계는 전기 전류 값과 관련이 있으며 비례 솔레노이드 (2)에 의해 설정됩니다. 시스템 압력은 메인 스풀 (4)에 적용됩니다. 동시에, 압력은 파일럿 밸브 (1)의 오리피스 (5)를 통해 메인 스풀 (4)의 스프링 로딩 된쪽에, 파일럿 포펫 (6)에 적용됩니다. 유압력이 솔레노이드 힘을 초과하면 파일럿 포펫 (6)이 열립니다. 파일럿 유체는 탱크로 다시 흐르고 오리피스 효과로 인한 압력 강하 (4). 그런 다음 메인 스풀 (4)은 채널을 펌프에서 탱크로 엽니 다.

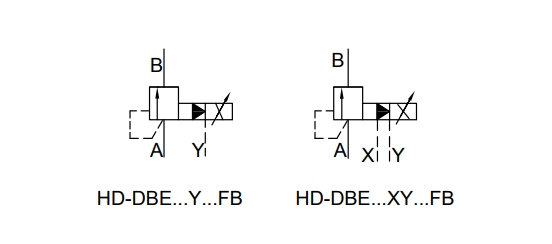

상징 폭발 방지 압력 릴리프 밸브 DBE
