유압 시스템이 작동하기 시작하면 원인은 마모된 방향 제어 밸브인 경우가 많습니다. Bosch Rexroth 장비로 작업하는 경우 아마도 어느 시점에서 4WE6 시리즈를 접했을 것입니다. 이 밸브는 산업용 유압 장치의 일꾼이지만 영원히 지속되지는 않습니다. Rexroth 방향 밸브 4WE6을 올바르게 교체하는 방법을 이해하면 시간과 비용을 절약하고 많은 어려움을 겪을 수 있습니다.
Rexroth 방향 밸브 4WE6은 솔레노이드 작동 방향 스풀 밸브입니다. 이는 시스템의 유압유 흐름을 제어하여 필요한 곳으로 방향을 지정합니다. 이 밸브에 오류가 발생하면 장비가 움직이지 않거나 느리게 반응하거나 예측할 수 없는 동작을 할 수 있습니다. 서둘러 교체품을 주문하기 전에 현재 다루고 있는 내용과 Rexroth 방향 밸브 4WE6을 교체하는 데 사용할 수 있는 옵션이 무엇인지 이해하는 것이 좋습니다.
Rexroth 방향 밸브 4WE6 기본 사항 이해
Rexroth 방향 밸브 4WE6은 크기 6 또는 NG6 밸브로 알려진 표준화된 밸브 제품군에 속합니다. 이 크기 조정은 업계에서 일반적으로 D03 또는 CETOP 3이라고 하는 ISO 4401-03-02-0-05 표준을 따릅니다. 이 표준화는 장착 패턴이 보편적이라는 것을 의미하기 때문에 Rexroth 방향 밸브 4WE6을 교체해야 할 때 실제로 좋은 소식입니다. 이 표준을 충족하는 모든 밸브는 동일한 서브플레이트에 물리적으로 볼트로 고정됩니다.
그러나 Rexroth 방향 밸브 4WE6을 교체하면 물리적 호환성은 시작에 불과합니다. 밸브의 모델 번호는 해당 기능에 대한 모든 것을 알려줍니다. 4WE6D6X/EG24N9K4라는 명칭이 있는 일반 모델 R900561274를 살펴보겠습니다. 이 코드의 각 부분은 특정한 것을 의미합니다. "4WE6"은 크기 6의 4방향 방향 밸브를 나타냅니다. "D"는 유체가 다양한 위치에서 밸브를 통해 흐르는 방식을 정의하는 스풀 기호를 나타냅니다. "EG24"는 24V DC 전원으로 작동한다는 의미이고, "N9K4"는 수동 오버라이드가 있고 K4 커넥터를 사용한다는 의미입니다.
이러한 세부 정보를 올바르게 얻는 것은 Rexroth 방향 밸브 4WE6을 교체할 때 생각하는 것보다 더 중요합니다. 잘못된 스풀 구성을 가진 밸브는 볼트로 바로 고정되더라도 유체를 올바르게 라우팅하지 않습니다. 마찬가지로 24V DC 코일을 110V AC 전원에 연결하면 즉시 파손됩니다. Rexroth 방향 밸브 4WE6을 교체하는 경우 이러한 사양을 정확하게 일치시켜야 합니다.
Rexroth 방향 밸브 4WE6 시리즈는 최대 350bar의 압력을 처리하고 분당 최대 80리터의 유량을 처리합니다. 이는 적은 숫자가 아니기 때문에 Rexroth 방향 밸브 4WE6이 산업 응용 분야에서 널리 사용되는 이유입니다. 이 설계에서는 소위 고전력 습식 솔레노이드를 사용합니다. 즉, 전자기 코일이 유압유로 둘러싸여 있습니다. 이 설계는 냉각에 도움이 되며 고착을 유발할 수 있는 오염을 극복할 수 있는 충분한 힘을 Rexroth 방향 밸브 4WE6에 제공합니다.
Rexroth 방향 밸브 4WE6이 실패하는 이유
Rexroth 방향 밸브 4WE6을 교체하기 전에 먼저 실패한 이유를 이해하는 것이 도움이 됩니다. Rexroth 방향 밸브 4WE6의 가장 일반적인 문제는 스풀 고착입니다. 밸브 스풀은 미크론 단위로 간격이 측정된 정밀하게 가공된 보어 내부에서 움직입니다. 오염 물질이 이 공간에 들어가면 사포처럼 작용하여 솔레노이드가 스풀을 움직일 만큼 충분한 힘을 생성할 수 없을 때까지 마찰을 증가시킵니다.
오염은 Rexroth 방향 밸브 4WE6을 사용하는 시스템의 여러 소스에서 발생합니다. 때로는 유지 관리 중에 들어간 먼지입니다. 시스템의 다른 부분에서 마모된 금속 입자나 품질이 저하된 유압유의 침전물인 경우가 더 많습니다. 이 입자는 스풀과 보어 사이에 쌓여 메커니즘을 방해합니다. 이런 일이 발생하면 Rexroth 방향 밸브 4WE6이 이동하지 못하거나 천천히 이동하거나 한 위치에 갇힐 수 있습니다.
Rexroth 방향 밸브 4WE6의 또 다른 실패 모드는 내부 누출입니다. 오염 물질이 스풀 랜드를 통과하면서 정밀 표면에 흠집을 내게 됩니다. 이러한 가우징은 유체가 내부로 누출되는 경로를 만들어 시스템 효율성을 저하시키고 구성 요소가 천천히 움직이거나 유지력을 잃게 만듭니다. Rexroth 방향 밸브 4WE6에 점수가 발생하면 청소해도 문제가 해결되지 않습니다. 밸브를 교체해야 합니다.
Rexroth 방향 밸브 4WE6에서도 전기적 고장이 발생하지만 빈도는 낮습니다. 솔레노이드 코일은 과열, 절연 파괴 또는 단락을 유발하는 오염으로 인해 고장날 수 있습니다. Rexroth 방향 밸브 4WE6 본체 온도는 작동 중 115°C를 초과해서는 안 됩니다. 코일이 계속 타버리면 시스템에 다른 문제가 있는 것입니다.
여기에는 많은 사람들이 놓치는 중요한 사항이 있습니다. 오염 문제를 해결하지 않고 Rexroth 방향 밸브 4WE6을 교체하면 새 밸브도 빠르게 작동하지 않게 됩니다. Rexroth 방향 밸브 4WE6은 질병이 아닙니다. 그것은 증상입니다. 여과 시스템은 입자가 애초에 밸브에 도달할 수 없도록 유압유를 깨끗하게 유지해야 합니다. 업계에서는 10미크론 입자에 대해 최소 75의 필터 베타 비율을 사용하여 NAS 1638 클래스 9 이상으로 청결도를 유지할 것을 권장합니다.
Rexroth 방향 밸브 4WE6을 교체하는 옵션
Rexroth 방향 밸브 4WE6을 교체할 시기가 되면 앞으로 여러 가지 방법이 있습니다. 가장 안전한 선택은 Bosch Rexroth에 정확한 OEM 부품을 주문하는 것입니다. 4WE6D6X/EG24N9K4와 같은 표준 Rexroth 방향 밸브 4WE6 모델의 경우 $379에서 $418 사이의 가격을 지불할 것으로 예상됩니다. 가격이 저렴하지는 않지만 호환성이 보장되고 원래 제조업체의 지원을 받을 수 있습니다.

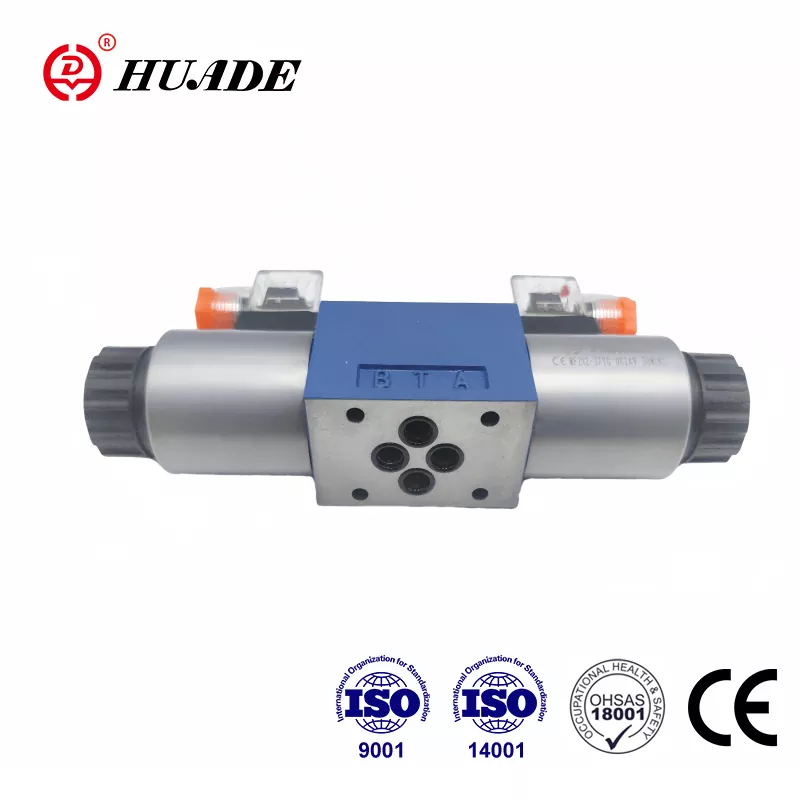

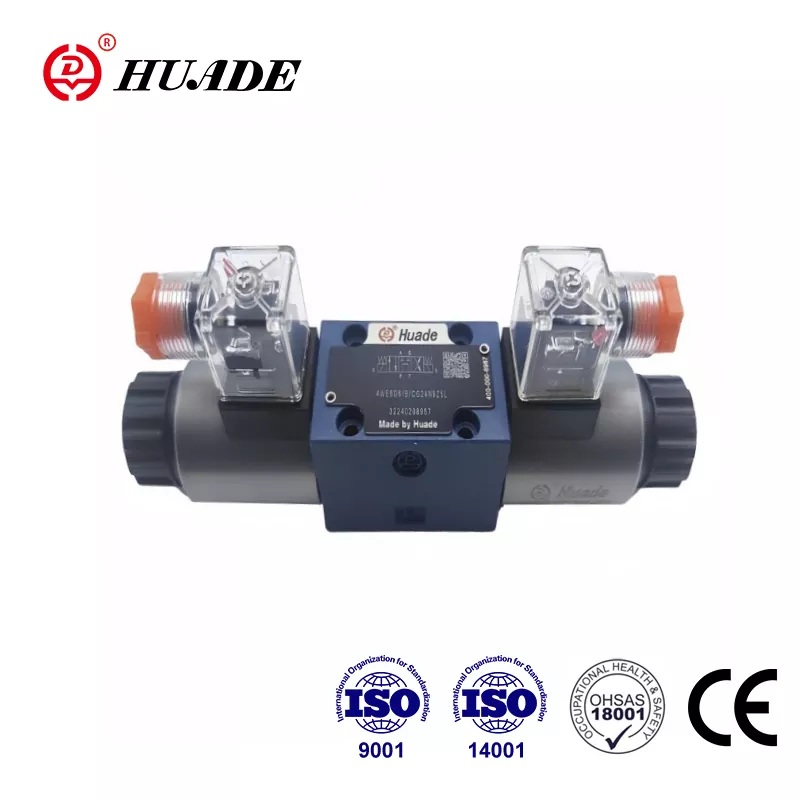

가격표 때문에 많은 사람들이 Rexroth 방향 밸브 4WE6을 교체할 때 대안을 찾게 되며, 합법적인 옵션을 사용할 수 있습니다. D03 표준은 다른 제조업체가 Rexroth 방향 밸브 4WE6과 호환되는 밸브를 생산한다는 것을 의미합니다. Parker는 D1VW 시리즈를 제공하고 Vickers는 DG4V-3S 라인을 제공하며 Huade Hydraulics와 같은 회사는 훨씬 저렴한 가격으로 직접 교체품을 제공하며 때로는 기본 모델의 경우 34~100달러에 불과합니다.
이러한 대안은 Rexroth 방향 밸브 4WE6을 교체할 때 잘 작동할 수 있지만 신중한 확인이 필요합니다. 밸브가 D03 장착 표준을 충족한다고 해서 Rexroth 방향 밸브 4WE6을 즉시 교체할 수 있다는 의미는 아닙니다. 스풀 기능을 일치시키고, 전기 사양을 확인하고, 씰 재료가 유체와 호환되는지 확인하고, 솔레노이드에 충분한 전력이 있는지 확인해야 합니다. 제조업체마다 약간 다른 디자인을 사용하며 Rexroth 방향 밸브 4WE6을 교체할 때 이러한 작은 차이가 중요합니다.
예를 들어, 원래 Rexroth 방향 밸브 4WE6에 "D" 스풀이 있는 경우 다른 브랜드 카탈로그에서 이에 상응하는 제품을 찾아야 합니다. Parker의 D1VW20BNJW는 일반적으로 Rexroth 방향 밸브 4WE6 모델 4WE6D6X/EG24N9K4와 동등한 것으로 간주되는 반면 Vickers는 DG4V-3S-2A-MU-H60을 해당 버전으로 제공합니다. 이러한 상호 참조는 시작점일 뿐 보장은 아닙니다. Rexroth 방향 밸브 4WE6을 교체하기 위해 대체 브랜드를 선택하기 전에 해당 기술 지원팀에 문의하여 일치 여부를 확인하세요.
Rexroth 방향 밸브 4WE6 모델 번호가 "SO" 코드로 끝나거나 특이한 사양이 있는 경우 특별한 주의를 기울이십시오. 이는 특수 오리피스, 고유한 스프링 비율 또는 수정된 코일을 포함할 수 있는 사용자 정의 수정을 나타냅니다. 이러한 Rexroth 방향 밸브 4WE6 장치의 경우 OEM 부품을 사용하는 것이 일반적으로 유일한 안전한 선택입니다. 일반 상호 참조 테이블에는 표준 구성만 포함됩니다.
Rexroth 방향 밸브 4WE6을 교체하는 프로세스
Rexroth 방향 밸브 4WE6 교체는 기계적으로 복잡하지 않지만 세부 사항에 주의가 필요합니다. 먼저 서브플레이트 장착 표면을 철저히 청소하십시오. 여기에 먼지나 이물질이 있으면 적절한 밀봉을 방해하고 누출이 발생할 수 있습니다. 장착 표면은 평균 거칠기가 0.8마이크로미터 이상으로 매끄러워야 합니다.
새로운 Rexroth 방향 밸브 4WE6을 볼트로 고정할 때 올바른 토크(4Nm +-1Nm)를 사용하십시오. 너무 느슨하면 누출될 수 있습니다. 너무 꽉 조이면 밸브 본체가 갈라지거나 서브플레이트가 손상될 위험이 있습니다. Rexroth 방향 밸브 4WE6이 위치 지정 다웰을 사용하는 경우 볼트를 조이기 전에 제대로 장착되었는지 확인하십시오.
Rexroth 방향 밸브 4WE6을 교체할 때는 전기 연결에 특별한 주의가 필요합니다. K4 커넥터 표준은 3핀 구성(2개는 전원용, 1개는 보호 접지용)을 사용합니다. 케이블에 장력이 가해지지 않았는지 확인하세요. 첫 번째 스트레인 릴리프 지점은 케이블이 커넥터에 들어가는 위치에서 150mm 이내에 있어야 합니다. 두 개의 솔레노이드가 있는 Rexroth 방향 밸브 4WE6 장치를 사용하는 경우 한 번에 하나만 전원을 공급해야 한다는 점을 기억하십시오. 두 가지를 동시에 활성화하면 밸브가 손상될 수 있습니다.
Rexroth 방향 밸브 4WE6을 교체한 후 많은 사람들이 건너뛰는 단계가 발생하며 나중에 문제가 발생합니다. 시스템에서 공기를 빼내야 합니다. 습식 솔레노이드 설계는 코일 챔버가 유압유로 채워지는 것을 의미합니다. 이러한 공간에 공기가 갇히면 밸브의 응답 시간에 영향을 미치고 불규칙한 동작이 발생할 수 있습니다. 여러 번의 완전한 사이클을 통해 시스템을 실행하고 밸브를 앞뒤로 움직여 회로에서 공기를 빼냅니다.
Rexroth 방향 밸브 4WE6을 교체한 후 기계를 다시 완전 작동 상태로 전환하기 전에 설치를 테스트하십시오. 장착 볼트와 포트 연결부 주변에 외부 누출이 있는지 확인하십시오. 밸브가 양방향으로 적절하게 이동하고 전원이 차단되면 중립 위치로 돌아가는지 확인하십시오. Rexroth 방향 밸브 4WE6에 수동 오버라이드가 있는 경우 원활하게 작동하는지 테스트하십시오. 문제를 나타낼 수 있는 비정상적인 소음이나 진동이 있는지 살펴보세요.
새로운 Rexroth 방향 밸브 4WE6을 마지막으로 만들기
Rexroth 방향 밸브 4WE6을 교체한 후에는 예방에 초점을 맞춰야 합니다. Rexroth 방향 밸브 4WE6의 수명을 연장하는 가장 좋은 방법은 유압유를 깨끗하게 유지하는 것입니다. 이는 단지 일정에 따라 필터를 변경하는 것 이상의 의미를 갖습니다. 유체 상태를 적극적으로 모니터링해야 합니다.
Rexroth 방향 밸브 4WE6을 교체한 후 정기적인 유체 샘플링 및 분석을 수행하십시오. 테스트를 통해 오염이 구성 요소를 손상시키는 수준에 도달하기 전에 포착할 수 있습니다. 분석 결과 입자 수가 증가하는 것으로 나타나면 원인을 찾으십시오. 시스템의 무언가가 마모되고 있거나 외부에서 오염 물질이 유입되고 있습니다. 더 열심히 필터링하는 대신 문제를 해결하세요.
필터 요소를 정기적으로 확인하고 달력 날짜뿐만 아니라 조건에 따라 변경하십시오. 필터 전체에 있는 차압 게이지가 언제 막혔는지 알려줍니다. 바이패스 밸브가 열릴 때까지 기다리지 마십시오. 여과되지 않은 유체가 시스템에 다시 버려지면 Rexroth 방향 밸브 4WE6이 손상될 수 있습니다.
Rexroth 방향 밸브 4WE6의 경우에도 온도 제어가 중요합니다. 유압 시스템은 열을 발생시키고 열은 유체를 더 빠르게 분해합니다. 시스템이 지속적으로 뜨거워지면 더 나은 냉각이 필요할 수 있습니다. 특히 솔레노이드 코일의 밸브 몸체 온도를 모니터링하십시오. 115°C에 접근하는 온도는 Rexroth 방향 밸브 4WE6이 너무 열심히 작동하거나 코일이 응용 분야에 올바르게 일치하지 않음을 나타냅니다.
특히 중요한 장비의 경우 여분의 Rexroth 방향 밸브 4WE6을 준비하는 것이 좋습니다. 선반에 놓여 있는 Rexroth 방향 밸브 4WE6은 밸브가 예기치 않게 고장날 때 배송을 기다리는 동안 직면하게 되는 가동 중지 시간보다 비용이 적게 듭니다. 리드 타임이 4~6주인 OEM Rexroth 부품을 사용하는 경우 특히 그렇습니다.
Rexroth 방향 밸브 4WE6을 교체할 때 무엇을 설치하는지 문서화하십시오. 정확한 모델 번호, 공급업체, 날짜 및 기존 밸브 상태에 대한 관찰 사항을 기록해 두십시오. 이 정보는 나중에 부품이 필요하거나 유사한 문제를 해결할 때 유용합니다.
Rexroth 방향 밸브 4WE6 교체 비용 및 시간
Rexroth 방향 밸브 4WE6을 교체하는 데 드는 총 비용에는 밸브 가격 이상이 포함됩니다. 가동 중지 시간, 인력 및 잠재적인 시스템 수정을 고려해야 합니다. OEM Rexroth 방향 밸브 4WE6 부품을 구매하는 경우 빠른 배송을 위해 추가 비용을 지불하지 않는 한 4~6주의 리드 타임을 고려하세요. Huade와 같은 대체 브랜드는 일반적으로 더 빨리 배송되며, 종종 2~3주 내에 배송되는데, 이는 장비가 다운된 경우 중요할 수 있습니다.
Rexroth 방향 밸브 4WE6을 교체하는 경우 인건비는 접근성에 따라 달라집니다. 쉽게 접근할 수 있는 매니폴드에 장착된 밸브를 교체하는 데 한 시간이 걸릴 수 있습니다. 기계 깊은 곳에 묻혀 있으면 상당한 분해가 필요할 수 있으므로 간단한 밸브 교체가 며칠이 걸리는 프로젝트로 바뀔 수 있습니다. 적절한 시스템 블리딩 및 이후 테스트를 위한 시간을 고려하세요.
Rexroth 방향 밸브 4WE6을 교체할 때 비용과 위험 사이에는 균형이 있습니다. OEM 부품은 호환성 문제를 해결하지만 비용이 더 많이 듭니다. 대체 브랜드는 20~30%를 절약할 수 있지만 사전에 더 많은 검증 작업이 필요합니다. 중요하지 않은 애플리케이션의 경우 추가 노력을 들여 비용을 절감할 가치가 있을 수 있습니다. 고장이 심각한 생산 손실이나 안전 위험을 의미하는 장비의 경우 OEM 프리미엄은 저렴한 보험입니다.
Rexroth 방향 밸브 4WE6을 교체할 때 더 큰 그림도 생각해 보십시오. 오염으로 인해 밸브가 죽으면 밸브를 교체하는 것만으로는 아무것도 해결되지 않습니다. 필터를 업그레이드해야 합니다. 이렇게 하면 지금은 비용이 추가되지만 방향 밸브뿐만 아니라 모든 유압 구성 요소를 보호하여 장기적으로 비용을 절약할 수 있습니다.
전문가의 도움을 받아야 할 때
일부 상황에서는 교체품을 직접 처리하기보다는 전문적인 지원이 필요합니다. Rexroth 방향 밸브 4WE6 시스템이 특수 주문 코드 또는 맞춤형 구성의 밸브를 사용하는 경우 Rexroth 또는 자격을 갖춘 대리점에 문의하십시오. 사양을 확인하고 올바른 부품을 조달할 수 있습니다. 부분적인 정보를 바탕으로 대체하려고 하면 결과가 좋지 않게 끝나는 경우가 많습니다.
Rexroth 방향 밸브 4WE6을 교체했지만 문제가 지속된다면 다른 문제가 있는 것입니다. 계속해서 밸브를 교체해도 시스템 수준 문제는 해결되지 않습니다. 유압 전문가는 귀하가 밸브 작동에 영향을 미치는 압력 문제, 흐름 문제 또는 전기적 결함을 다루고 있는지 진단할 수 있습니다.
Rexroth 방향 밸브 4WE6을 사용하는 고가치 또는 중요 장비의 경우 전문적인 설치가 비용 대비 가치가 있을 수 있습니다. 숙련된 기술자는 교체가 처음부터 올바르게 수행되도록 보장하는 전문 지식과 도구를 제공합니다. 또한 오류가 발생하기 전에 관련 문제를 발견할 수도 있습니다.
Rexroth 방향 밸브 4WE6으로 전진
Rexroth 방향 밸브 4WE6을 성공적으로 교체하려면 작업 대상을 이해하고, 올바른 교체품을 선택하고, 올바르게 설치하고, 원래 고장을 일으킨 조건을 해결해야 합니다. D03 표준은 Rexroth 방향 밸브 4WE6을 교체할 때 옵션을 제공하지만 이러한 옵션을 현명하게 활용한다는 것은 사양 및 호환성에 대한 과제를 수행하는 것을 의미합니다.
Rexroth 방향 밸브 4WE6 자체는 유압 시스템의 한 구성 요소일 뿐입니다. 신뢰성은 유체 청결도, 적절한 전력, 올바른 설치 및 적절한 적용에 따라 달라집니다. 개별적인 구성 요소 교체가 아닌 전체 시스템 유지 관리의 일부로 교체에 접근하면 장비의 더 나은 결과와 긴 수명을 확인할 수 있습니다.
OEM Rexroth 방향 밸브 4WE6 부품을 선택하든 Huade 또는 다른 제조업체의 적격 대안을 선택하든, 핵심은 사양을 정확하게 일치시키고 이후에 시스템을 적절하게 유지하는 것입니다. 그렇게 하면 교체용 Rexroth 방향 밸브 4WE6이 수년간 안정적인 서비스를 제공할 것입니다.
