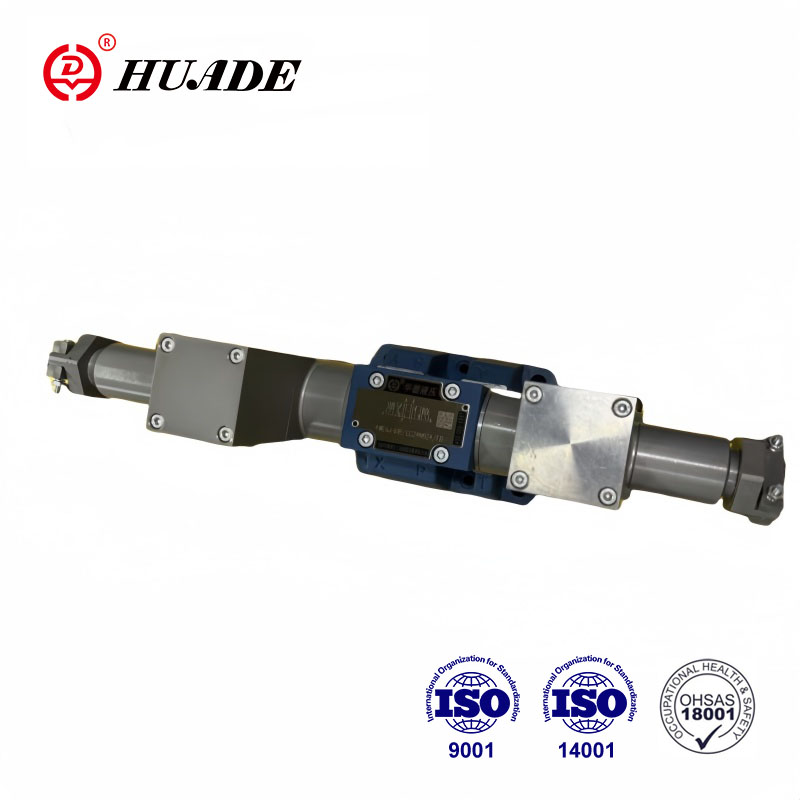

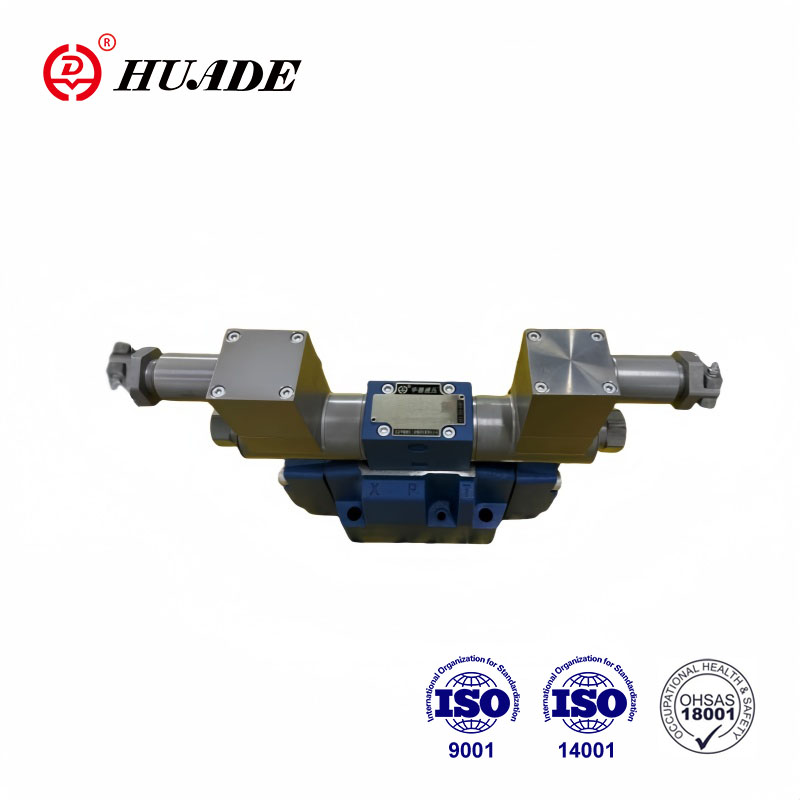

방폭형 솔레노이드 방향 밸브는 전자기력을 이용하여 유체의 흐름 방향을 제어하는 장치입니다. 방폭 WE6 시리즈는 가연성 및 폭발성 환경에서 스파크나 고온을 일으키지 않도록 특수 방폭 설계를 채택하여 폭발을 방지합니다. 이 방폭 솔레노이드 밸브는 다양한 작업 조건의 요구 사항을 충족하기 위해 유압 또는 공압 시스템에서 유체의 흐름 방향을 제어하는 데 주로 사용됩니다.
|
기술ical 데이터 |
||
|
위치 고정 |
선택 과목 | |
| 환경온도범위(℃) | -30~+50(NBR 씰) | |
| -20 ~ +50(FKM 씰) | ||
| 무게 | 싱글 솔레노이드(kg) | 2.6 |
| 더블 솔레노이드(kg) | 4.3 | |
| 최대 작동 압력 | 포트 P, A, B(바) | 350 |
| 포트 T(바) | 210 | |
| 작동 압력이 허용 값을 초과하면 스풀 기호 A와 B는 배수를 위해 포트 T를 만들어야 합니다. | ||
| 최대. 유량(L/min) | 80 | |
| 흐름 단면적(중립 위치 전환) | 버전 Q(mm2) | 공칭 면적의 약 6% |
| 버전 W(mm2) | 공칭면적의 약 3% | |
| 체액 | NBR 및 FKM 씰에 적합한 미네랄 오일 | |
| FKM 씰용 인산염 에스테르 | ||
| 유체온도범위(℃) | -30~+80(NBR 씰) | |
| -20 ~ +80(FKM 씰) | ||
| 점도 범위 mm2/에스 | 2.8~500 | |
| 오염 정도 | 최대 허용 유체 오염 정도: 클래스 9. NAS 1638 또는 20/18/15, ISO4406 | |
| 전기 데이터 | ||
| 전압 유형 | DC | |
| 사용 가능한 전압(V) | 12, 24, 36, 110 | |
| 허용전압(편차) % | -15 ~ +10 | |
| 입력전력(W) | 30 | |
| 솔레노이드의 작동 모드 | 지속적인 작업 | |
| ISO 6403에 따른 전환 시간 일치 | 켜짐(밀리초) | 25~45 |
| 끄기(밀리초) | 10~25 | |
| 전환 주파수(회/h) | 15000까지 | |
| 최대. 코일온도(℃) | +150 | |
특징:
▶직동형 방폭방향 밸브를 표준형으로 사용
▶DIN24 340 취부면 A형 ISO 4401
▶습식 DC 방폭 솔레노이드
▶90° 회전식 방폭 솔레노이드
▶코일 교체시 압력실을 열 필요가 없습니다.
애플리케이션:
방폭 솔레노이드 방향 밸브는 석유화학 분야에서 널리 사용됩니다. 석유화학 산업에서는 주로 석유, 천연가스 등 가연성 및 폭발성 매체의 흐름 방향을 제어하는 데 사용됩니다.
WE형 방향 제어 밸브는 오일 유체의 시작, 정지 및 흐름 방향을 제어하는 데 사용되는 방폭 솔레노이드의 방향 밸브입니다.
방향 제어 밸브는 하우징(1), 1개 또는 2개의 솔레노이드(2), 제어 스풀(3) 및 1개 또는 2개의 리턴 스프링(4)으로 구성됩니다.
전원이 차단된 상태에서 제어 스풀(3)은 리턴 스프링(4)을 통해 중립 또는 초기 위치에 유지됩니다(펄스 스풀 제외). 제어 스풀(3)은 습식 핀 솔레노이드(2)를 통해 작동됩니다.
만족스러운 작동을 보장하려면 솔레노이드 압력 챔버에 오일이 채워져 있는지 확인해야 합니다.
제어 스풀(3)은 솔레노이드(2)와 푸싱 로드(5)에 의해 예상 위치로 이동하며, 이로 인해 P에서 A로, B에서 T로 또는 P에서 B로, A에서 T로 자유 흐름이 제공됩니다.
방폭 솔레노이드(2)의 전원이 꺼지면 제어 밸브 요소(3)가 재설정 스프링(4)에 의해 초기 위치로 밀려납니다.
4WE6...61B/O..를 입력하세요. (기능 A, C, D로 제한됨)
이 유형에는 위치 메커니즘 방폭 솔레노이드가 없는 2개의 스위칭 위치와 2개의 방향 제어 밸브가 포함되어 있습니다.
타입 4WE6...61B/0F... 펄스 밸브 (기능 A, C, D로 제한됨)
여기에는 2개의 스위칭 위치, 2개의 폭발 방지 솔레노이드 및 위치 지정 메커니즘이 있는 1개의 방향 제어 밸브가 포함되어 있습니다. 2개의 스위칭 위치가 별도로 고정되어 있으므로 방폭 솔레노이드에 지속적으로 통전할 필요가 없습니다.
카트리지 스로틀
전환 프로세스 중에 실제 유량이 밸브의 성능 한계보다 클 수 있으므로 카트리지 스로틀이 필요합니다. 이 카트리지 스로틀은 방향 제어 밸브의 P 채널에 삽입됩니다.
방폭형 솔레노이드 밸브 WE6 시리즈의 구조
기호
