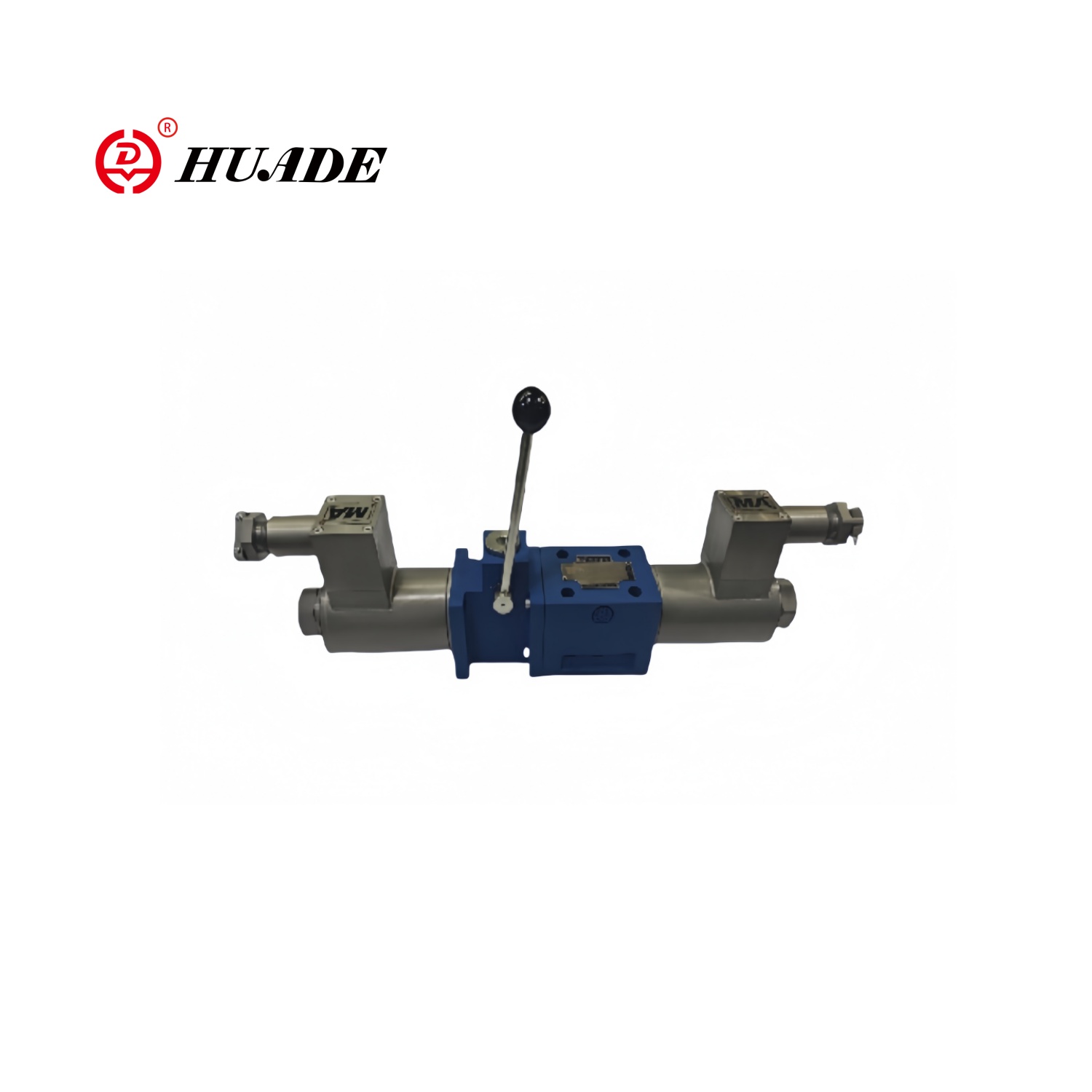

핸들 4WEM10이있는 폭발 방지 솔레노이드 밸브

응급 핸들 4WEM10이 장착 된 폭발성 솔레노이드 밸브는 가연성 및 폭발성 환경을 위해 특별히 설계된 산업 밸브입니다. 솔레노이드 밸브 4WEM10의 일반적인 전압은 24VDC 또는 220VAC이며 폭발 방지 코일은 현장 전원 공급 장치와 일치해야합니다. 자동 제어가 실패하면 비상 핸들이 밸브를 빠르게 차단하거나 열면 누출이나 폭발을 방지 할 수 있습니다.

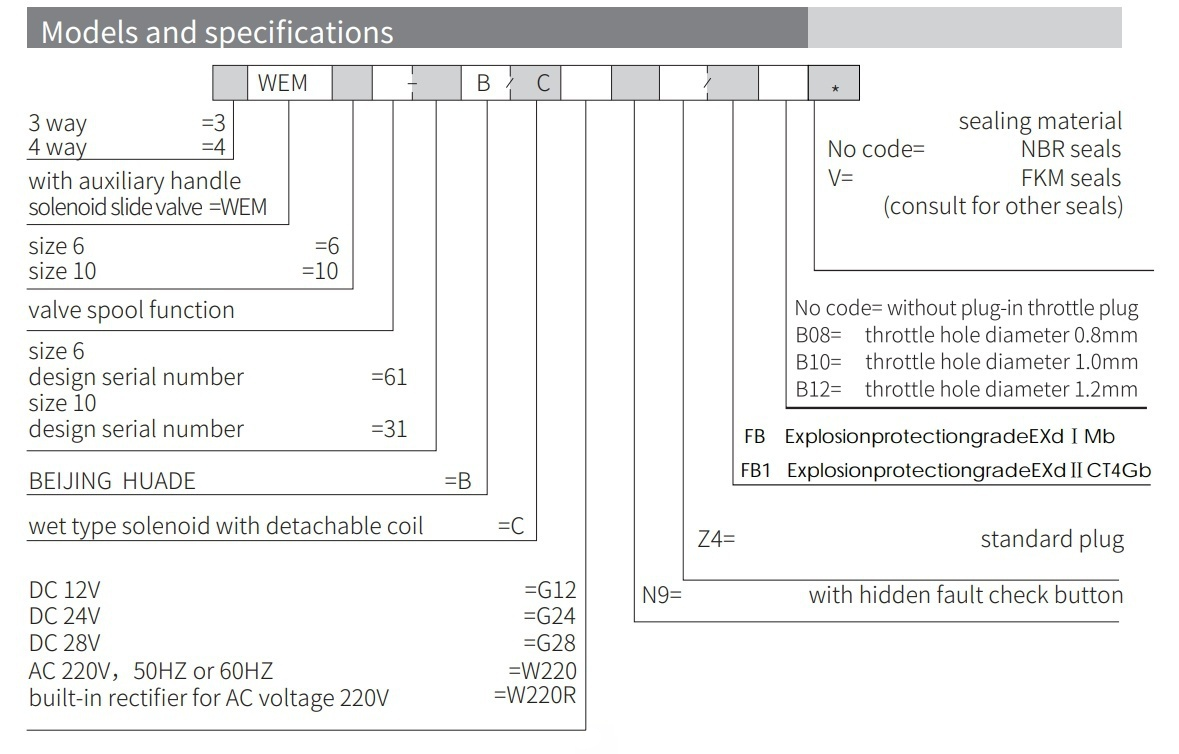

핸들 4WEM10이있는 폭발 방지 솔레노이드 밸브의 제품 매개 변수

핸들 4wem10과 함께 폭발 방지 솔레노이드 밸브의 제품 기능 및 적용

특징:

▶ 크기 6 ~ 10

▶ 최대 작업 압력 350 bar

▶ 최대 작업 유량 120 l/min

▶ 솔레노이드 및 매뉴얼에 의해 제어되는 흐름의 개구부, 폐쇄 및 방향

▶ 분리 가능한 코일이있는 젖은 핀 솔레노이드

▶ 솔레노이드는 90 ° 회전 할 수 있습니다

▶ 서브 플레이트 장착

애플리케이션:

응급 핸들 4WEM10이있는 솔레노이드 방향 밸브는 정유소 및 화학 플랜트의 파이프 라인 시스템, 가스 유통 스테이션, LNG 저장 탱크의 수입 및 수출 파이프 라인, 석탄 광산 가스 추출 시스템 및 지하 환기 파이프 라인에 널리 사용됩니다.

핸들 4wem10이있는 폭발 방지 솔레노이드 밸브의 섹션 및 상징

WEMM 유형 방향 밸브는 솔레노이드 및 작동 핸들이 작동하는 방향 스풀 밸브입니다. 액체 흐름의 개구, 폐쇄 및 흐름 방향을 제어합니다.

손잡이 4WEM10이있는 폭발 방지 솔레노이드 밸브는 주로 밸브 본체 (1), 하나 또는 두 개의 솔레노이드 (2), 밸브 스풀 (3), 재설정 스프링 (4) 및 수동 제어 장치로 구성됩니다.

솔레노이드 수술 :

전원이 없으면 밸브 스풀 (3)은 리턴 스프링의 동작 하에서 중립적이거나 원래 위치에 있습니다. 솔레노이드 (2)의 힘이 밸브 스풀 (3)에서 작용하면 나머지 위치에서 터미널 위치로 밀려 나옵니다. 이러한 방식으로, 압력 오일은 P에서 A 및 B에서 T로 또는 P에서 B로 및 A에서 T에서 T로 수행됩니다. 솔레노이드 (2)가 꺼진 후 리턴 스프링 (4)은 밸브 스풀 (3)을 원래 위치로 반환합니다.

보조 핸들 작업 :

솔레노이드가 활력을 얻지 못하면 보조 핸들을 작동하여 밸브 스풀 (3)을 이동할 수 있습니다. 보조 핸들 (5)을 오른쪽으로 돌려 작동력이 회전 샤프트 (6)를 통과합니다. 볼 밸브 코어 (7)와 가이드 슬리브 (8)는 밸브 스풀 (3)에서 작용하여 왼쪽으로 이동합니다. 보조 핸들이있을 때 (5). 밸브 스풀 (3)은 제로 위치로 돌아올 때 리턴 스프링 (9)의 동작에 따라 원래 위치로 돌아갑니다.

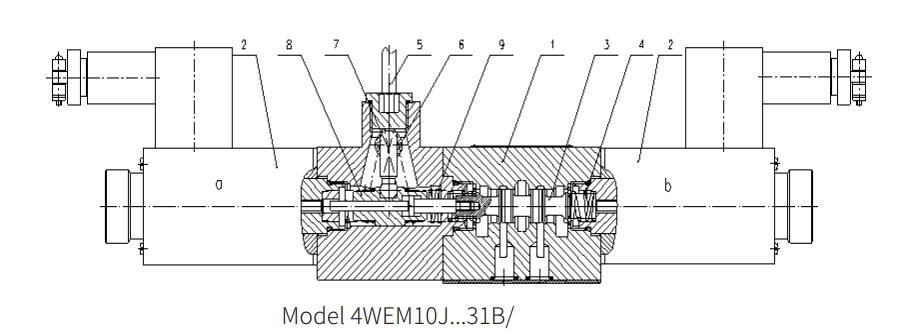

구조 핸들 4WEM10이있는 폭발 방지 솔레노이드 밸브

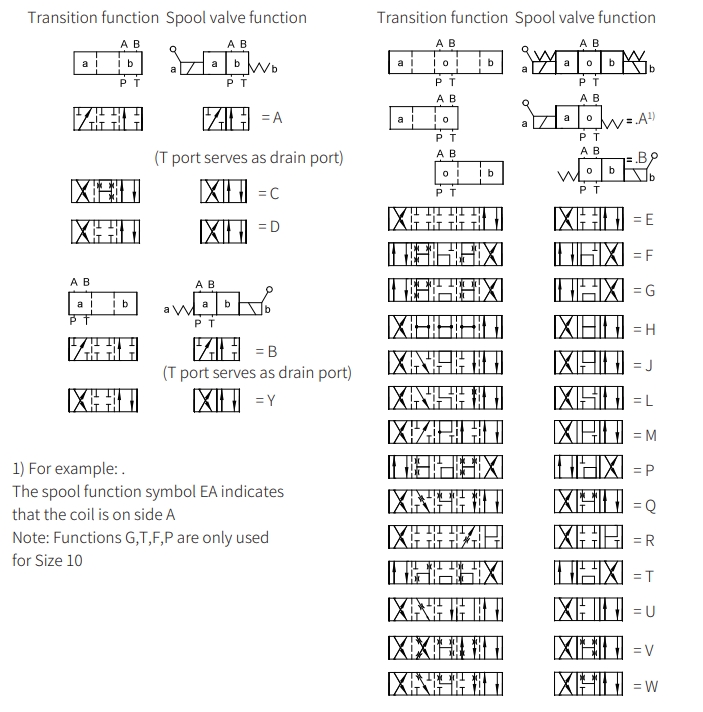

의 상징 핸들 4WEM10이있는 폭발 방지 솔레노이드 밸브
