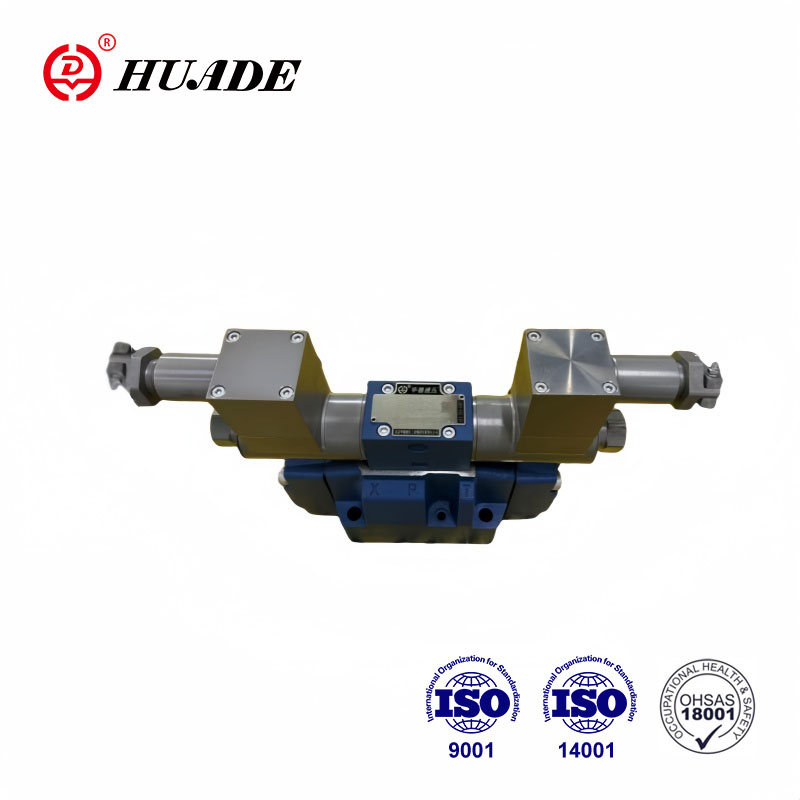

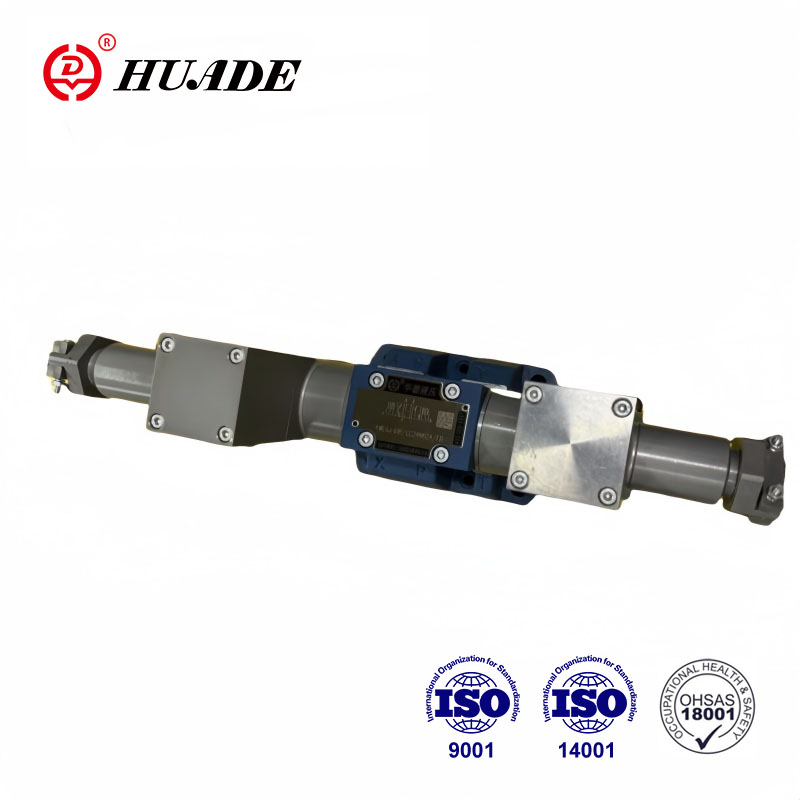

Huade의 폭발 방지 유압 밸브는 부식성 고품질 재료를 사용하여 특수 설계 및 제조 기술을 채택합니다. 폭발 방지 밸브 WE10 시리즈는 채굴, 석탄 및 화학 산업과 같은 폭발 위험이있는 곳에서 널리 사용됩니다. Huade는 중국의 신뢰할 수있는 국가 브랜드입니다. 공장은 고급 생산 기술과 테스트 장비를 보유하고 있으며 제품 품질에 큰 관심을 기울입니다.
| 기술 데이터 | ||
| 고정 위치 | 선택 과목 | |
| 환경 온도 범위 (℃) | -30 ~ +50 (NBR 씰) | |
| -20 ~ +50 (FKM SEAL) | ||
| 무게 | 단일 솔레노이드 (kg) | 5.9 |
| 이중 솔레노이드 (kg) | 8.9 | |
| 최대 수술 압력 | 포트 P, A, B (바) | 350 |
| 포트 T (바) | 210 | |
| 작동 압력이 권한 값을 초과하면 스풀 기호 A와 B는 배수를위한 포트 T를 만들어야합니다. | ||
| 맥스. 유량 (l/min) | 120 | |
| 흐름 단면 (중립 위치 전환) | 버전 V (mm2) | 11 (a/b → t); 10.3 (p → a/b) |
| 버전 W (mm2) | 2.5 (A/B → T) | |
| 버전 Q (mm2) | 5.5 (A/B → T) | |
| 체액 | NBR 및 FKM 씰에 적합한 미네랄 오일 | |
| FKM 씰에 대한 인산염 에스테르 | ||
| 유체 온도 범위 (() | -30 ~ +80 (NBR 씰) | |
| -20 ~ +80 (FKM SEAL) | ||
| 점도 범위 mm2/에스 | 2.8 ~ 500 | |
| 오염 정도 | 유체 오염의 최대 허용 정도 : 클래스 9. NAS 1638 또는 20/18/15, ISO4406 | |
| 전기 데이터 | ||
| 전압 유형 | DC | |
| 사용 가능한 전압 (V) | 12, 24, 36, 110 | |
| 전압 공차 (공칭 전압) % | -15 ~ +10 | |
| 전력 소비 (W) | 35 | |
| 듀티 사이클 | 마디 없는 | |
| ISO 6403과 함께 전환 된 시간 | on (MS) | 45 ~ 60 |
| OFF (MS) | 20 ~ 30 | |
| 전환 주파수 (시간/h) | 15000까지 | |
| DIN 40050에 따른 보호 수업 | IP65 | |
| 맥스. 코일 온도 (() | +150 | |
특징:
▶ 직접 작동하는 유형 폭발성 솔레노이드 작동 방향 슬라이드 밸브는 표준으로 사용됩니다.
▶ DIN24 340 장착 표면에있는 유형 ISO 4401
▶ 습식 유형 DC 폭발 방지 솔레노이드
▶ 90 ° 회전식 폭발 방지 솔레노이드
▶ 코일을 교체 할 때 압력 조치 챔버를 열 필요가 없습니다.
애플리케이션:
폭발 방지 밸브는 오일 유체의 시작, 정지 및 흐름 방향을 제어하는 데 사용되는 폭발 방향 보호 솔레노이드의 방향 밸브입니다.
방향 제어 밸브는 하우징 (1), 하나 또는 2 개의 솔레노이드 (2), 대조군 스풀 (3) 및 1 개 또는 두 개의 리턴 스프링 (4)으로 구성됩니다. 에너지 된 조건에서 제어 스풀 (3)은 리턴 스프링 (4)에 의해 중립 또는 초기 위치에 유지된다 (펄스 스풀 제외). 대조군 스풀 (3)은 습식 핀 솔레노이드 (2)를 통해 작동된다.
솔레노이드 압력 챔버에 오일이 채워 지도록 만족스러운 작동 관리를 보장해야합니다.
대조군 스풀 (3)은 솔레노이드 (2)와 밀고 막대 (5)에 의해 예상 위치로 이동하고
이것은 p에서 aand b에서 t ~ p 또는 p에서 b에서 a ~ t로 자유 유량을 제공합니다.
폭발 방지 솔레노이드 (2)가 꺼져 있으면 제어 밸브 요소 (3)가 푸시됩니다.
리셋 스프링 (4)에 의한 초기 위치로.
폭발 방지 솔레노이드 밸브의 구조 WE10
기호
