유압 시스템으로 작업할 때 양방향의 유체 흐름을 제어하는 것은 안전과 성능을 위해 매우 중요합니다. 파일럿 작동식 체크 밸브 SV는 열림 명령이 있을 때까지 역방향 흐름을 차단하면서 한 방향으로 자유 흐름을 허용함으로써 이러한 정확한 목적을 수행합니다. 이 스마트 밸브 설계는 부하 유지 및 제어된 해제가 필요한 현대 유압 응용 분야에서 필수적입니다.
파일럿 작동식 체크 밸브 SV는 고유한 제어 메커니즘을 통해 표준 체크 밸브와 다릅니다. 기존 체크 밸브는 단순히 역류를 방지하는 반면, SV 버전은 필요할 때 차단 기능을 무시할 수 있는 파일럿 제어 포트를 추가합니다. 겉보기에는 간단해 보이는 이 추가 기능은 밸브를 수동 구성 요소에서 능동 제어 요소로 변환합니다.

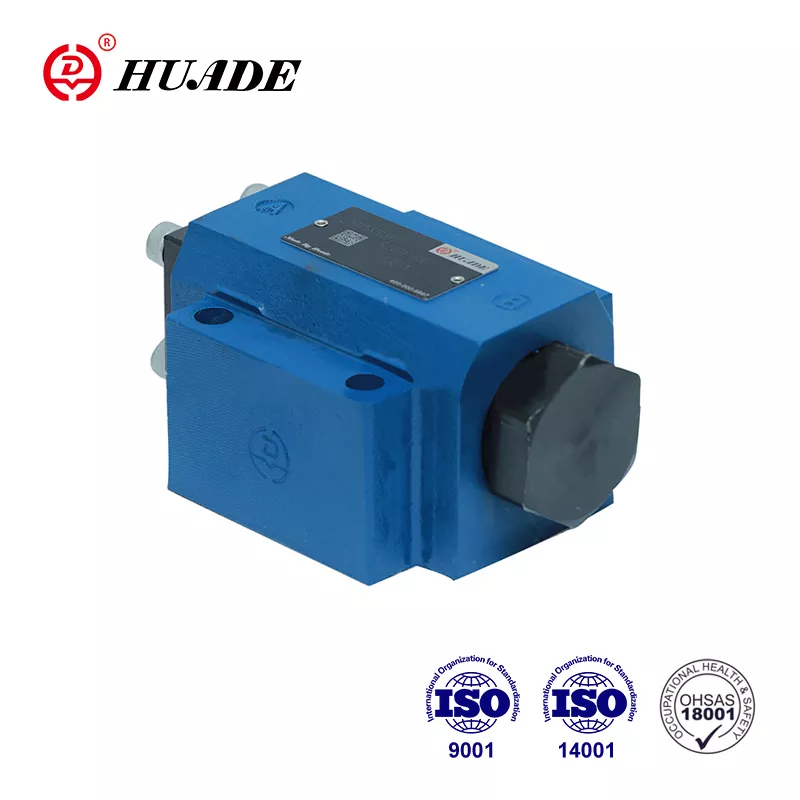

기본 설계 이해
파일럿 작동식 체크 밸브 SV는 함께 작동하는 여러 주요 구성 요소로 구성됩니다. 메인 포핏 밸브는 포트 A에서 포트 B까지의 기본 흐름 경로를 처리합니다. 유체가 이 방향으로 흐를 때 압력으로 인해 가벼운 스프링에 대해 포핏이 열리면서 거의 무제한의 통과가 가능해집니다. 압력 강하는 일반적으로 표준 NG10 크기 밸브의 경우 분당 100리터에서 약 4bar로 측정됩니다.
반대 방향은 다른 이야기를 말해줍니다. 포트 A를 향해 다시 흐르려고 하는 포트 B에 압력이 쌓이면 포핏이 밀봉 표면에 단단히 고정됩니다. 시스템 압력은 실제로 이러한 밀봉을 생성하는 데 도움이 되며, 압축된 스프링이 추가 힘을 추가합니다. 이 설계는 최대 작동 압력 315bar에서도 분당 0.1밀리리터 미만의 누출률을 달성합니다.
파일럿 제어 메커니즘은 포트 X를 사용하여 차단 기능을 무시합니다. 파일럿 압력이 제어 피스톤에 도달하면 반대 부하 압력에도 불구하고 메인 포핏을 시트에서 밀어낼 만큼 충분한 힘이 생성됩니다. 안정적인 개방을 위해 필요한 파일럿 압력은 일반적으로 부하 압력보다 약 5bar 높습니다.
압력 영역이 성능을 결정하는 방법
파일럿 작동식 체크 밸브 SV의 효율성은 밸브 내의 다양한 압력 영역 간의 관계에 크게 좌우됩니다. 엔지니어들은 이러한 영역을 A1부터 A4까지 지정하며, 각각은 힘 균형 방정식에서 특정 목적을 수행합니다.
영역 A1은 부하 압력에 노출된 기본 포핏 면을 나타냅니다. 크기 10 밸브의 경우 이는 약 1.33제곱센티미터입니다. 영역 A2에는 일반적으로 A1 크기의 1/4 크기인 파일럿 포핏 표면이 표시됩니다. 제어 피스톤 영역 A3은 부하 압력과 스프링 장력의 결합된 힘을 극복할 수 있을 만큼 커야 하며 일반적으로 소형 밸브의 경우 2~3.8제곱센티미터 범위입니다.
힘 균형은 밸브가 열리는 시기를 결정합니다. A1과 A2 사이의 유효 면적 차이와 스프링 힘을 곱한 부하 압력은 A3 면적에 작용하는 파일럿 압력으로 극복되어야 합니다. 이 수학적 관계는 다양한 부하 조건에서 예측 가능한 작동을 보장합니다.
두 가지 주요 구성 유형
파일럿 작동식 체크 밸브는 SV 및 SL 구성으로 제공되며 각각 다른 회로 요구 사항에 적합합니다. SV 유형은 파일럿 챔버가 포트 A로 다시 배출되는 내부 배수 경로를 특징으로 합니다. 이 컴팩트한 설계는 포트 A가 탱크에 연결되거나 저압에 연결될 때 잘 작동하여 설치를 단순하게 유지하고 외부 연결을 최소화합니다.
SL 구성에는 별도의 외부 배수 포트 Y가 추가됩니다. 이 배열은 포트 A가 파일럿 작동을 방해하는 상당한 압력을 전달할 때 필요한 것으로 입증되었습니다. 제어실 배수를 독립적으로 라우팅함으로써 밸브는 사전 로드되거나 가압된 A 포트에서도 안정적으로 작동합니다. A3보다 작은 환형 면적 A4는 SL 밸브의 유효 제어 면적을 결정합니다.
SV와 SL 중에서 선택하는 것은 회로 설계에 따라 다릅니다. 포트 A가 대기압 근처에 유지되는 경우 일반적으로 더 간단한 SV 버전으로 충분합니다. 포트 A에 상당한 압력이 감지되거나 다른 압력이 가해진 구성 요소에 연결될 때 SL 구성은 원치 않는 조종사 간섭을 방지합니다.
감압 기능
표준 파일럿 작동식 체크 밸브는 고부하 상태에서 열릴 때 상당한 압력 스파이크를 생성할 수 있습니다. 갇힌 압력이 갑자기 해제되면 구성 요소에 압력을 가하고 소음을 발생시키는 유압 충격이 발생합니다. 이 문제를 해결하기 위해 제조업체는 A형 감압 변형을 개발했습니다.
감압 메커니즘에는 메인 포핏보다 약간 열리는 작은 볼 밸브가 포함되어 있습니다. 이를 통해 제어 볼륨의 압력 감소를 제어할 수 있으며 일반적으로 압력 강하를 50bar 미만으로 제한합니다. 크기 10 밸브의 경우 제어 볼륨은 약 2.5cm3으로 측정되며 완전히 열리기 전에 감압되어야 합니다.
감압 프로세스는 밸브 반응에 짧은 지연을 추가하지만 시스템 스트레스를 크게 줄입니다. 대형 실린더 또는 높은 관성 부하와 관련된 응용 분야에서는 특히 이 기능의 이점을 누릴 수 있습니다. 응답 시간과 원활한 작동 간의 균형을 맞추려면 시스템 설계 시 신중한 고려가 필요합니다.
크기 범위 및 유량
파일럿 작동식 체크 밸브 SV 시리즈는 ISO 5781 표준에 따라 크기 06부터 32까지 다양합니다. 각 크기 지정은 대략 밀리미터 단위의 공칭 포트 직경을 약 1.6으로 나눈 값에 해당합니다. 이러한 표준화를 통해 엔지니어는 밸브 용량과 장착 요구 사항을 신속하게 예측할 수 있습니다.
크기 06 및 10 밸브 핸들은 분당 최대 150리터의 유량을 처리하며 무게는 0.8~1.8kg입니다. 이 소형 장치는 좁은 공간에 적합하면서도 중소형 실린더에 안정적인 하중 유지 기능을 제공합니다. 1.2~2.5 입방센티미터의 적당한 제어 볼륨으로 빠른 응답 시간이 가능합니다.
중간 크기 16 및 20은 분당 150~300리터의 유량을 수용합니다. 크기 20 밸브의 무게는 약 7.8kg으로 물리적 크기도 그에 따라 증가합니다. 5~10.8 입방센티미터의 더 큰 제어 용량에는 더 많은 파일럿 오일이 필요하지만 비례적으로 더 큰 유동력을 처리합니다.
크기 25 및 32 밸브는 분당 550리터에 달하는 유량을 갖춘 중부하 작업에 사용됩니다. 이 상당한 밸브의 무게는 8~12kg이며 견고한 장착이 필요합니다. 12~19.27 입방센티미터의 제어 용량은 최대 부하 압력에 대해서도 적절한 조종력을 보장합니다.
설치 고려 사항

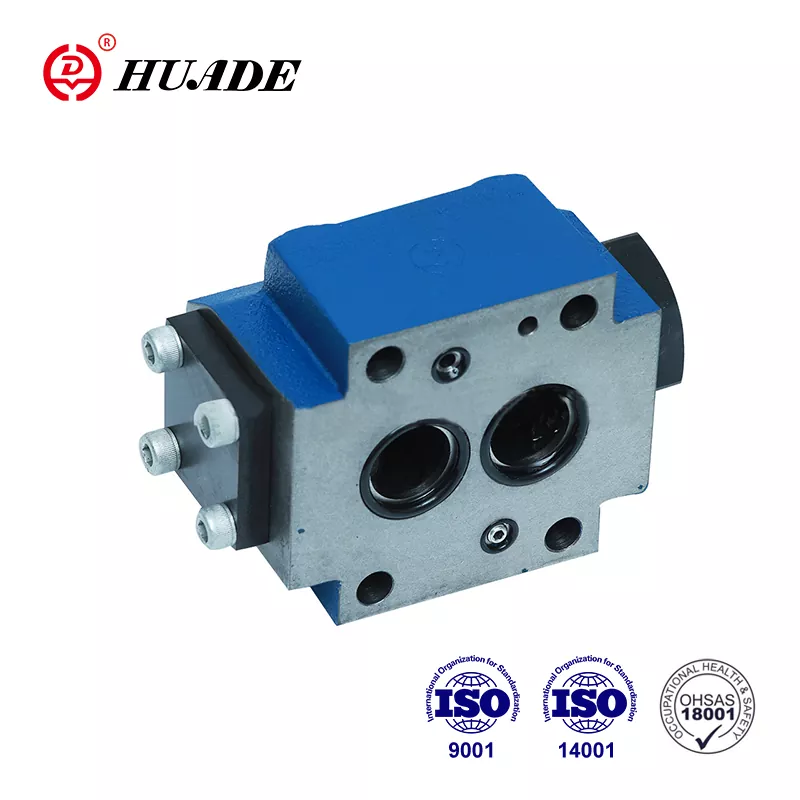

적절한 장착은 긴 서비스 수명과 안정적인 작동을 보장합니다. 파일럿 작동식 체크 밸브 SV는 일반적으로 ISO 5781 인터페이스 표준에 따라 서브플레이트에 장착됩니다. 실링 개스킷 주변의 누출 경로를 방지하기 위해 장착 표면의 거칠기는 최대 1마이크로미터가 필요합니다.
밸브 본체를 변형시키지 않고 적절한 밀봉을 달성하려면 장착 볼트를 올바르게 토크해야 합니다. 표준 사양에서는 마찰 계수가 0.14인 75뉴턴미터가 필요합니다. 크기 10 밸브는 길이가 50mm인 M10 볼트 4개를 사용하고, 크기 32에는 길이가 85mm인 M10 볼트 6개가 필요합니다. 토크 분포가 고르지 않으면 장착 표면이 휘어지고 씰 무결성이 손상될 수 있습니다.
파일럿 작동식 체크 밸브는 중력보다는 압력에 의존하기 때문에 방향은 일반적으로 중요하지 않습니다. 그러나 장착 위치에서는 조정 기능이 있는 경우 쉽게 접근할 수 있어야 합니다. 외부 라인 라우팅을 최소화하기 위해 배관 연결을 계획할 때 파일럿 및 배수 포트의 위치를 고려하십시오.
유압유 요구 사항
파일럿 작동식 체크 밸브 SV는 HL 또는 HLP 사양을 충족하는 표준 광물 기반 유압 오일과 함께 안정적으로 작동합니다. 작동 점도 범위는 초당 2.8~500제곱밀리미터이지만 최적의 성능은 섭씨 40도에서 16~46센티스토크 사이에서 발생합니다. 점도가 낮을수록 압력 강하는 감소하지만 누출이 증가할 수 있으며, 점도가 높을수록 그 반대입니다.
온도 한계는 씰 재질에 따라 다릅니다. 표준 니트릴 고무 씰은 섭씨 영하 30도에서 영하 80도까지 견딜 수 있어 대부분의 산업 환경에 적합합니다. 고온 또는 합성 유체와 관련된 응용 분야에서는 공격적인 매체에 저항하면서 영하 20도에서 영하 80도를 처리하는 탄화플루오르 씰의 이점을 누릴 수 있습니다. HETG와 같은 생분해성 유체에는 탄화플루오르 씰도 필요한 경우가 많습니다.
유체 청결도는 밸브 수명과 신뢰성에 직접적인 영향을 미칩니다. ISO 4406 20/18/15의 권장 오염 수준은 4마이크로미터 이상에서는 밀리리터당 입자 5000개, 6마이크로미터 이상에서는 1300개, 14마이크로미터 이상에서는 320개 이하를 의미합니다. Bosch Rexroth 표준 RE 50070에 따른 적절한 여과는 이러한 한계를 유지하고 조기 마모를 방지합니다.
일반적인 애플리케이션 시나리오
건설 장비는 파일럿 작동식 체크 밸브의 가장 큰 시장 중 하나입니다. 굴삭기 붐 실린더에는 운전자가 제어 장치를 놓을 때 암이 떨어지는 것을 방지하기 위해 안정적인 부하 유지가 필요합니다. 각 실린더 포트에 설치된 파일럿 작동식 체크 밸브 SV가 이러한 안전 기능을 제공합니다. 운전자가 제어 레버를 작동하면 방향 밸브의 파일럿 압력이 체크 밸브를 열어 하강을 제어할 수 있습니다.
사출 성형 기계는 이 밸브를 사용하여 금형 클램핑 실린더를 고정합니다. 종종 100킬로뉴턴을 초과하는 엄청난 힘은 누출 없는 부하 유지를 요구합니다. 이중 구성의 파일럿 작동식 체크 밸브 2개는 EN ISO 13849 표준에 따른 안전 범주 3을 충족합니다. 밸브 하나에 장애가 발생하면 유지 관리를 통해 문제가 해결될 때까지 두 번째 밸브가 부하 지원을 유지합니다.
리프팅 장비 응용 분야에서는 원활한 부하 하강을 위해 파일럿 작동식 체크 밸브와 유량 제어 밸브를 결합합니다. 체크 밸브는 제어되지 않은 낙하를 방지하고 별도의 스로틀 밸브는 방출 속도를 측정합니다. 이 배열은 크레인 및 호이스트 안전 시스템에 대한 ANSI B30.5 요구 사항을 충족합니다. 파일럿 신호는 운전자의 제어 밸브에서 나오므로 하강 동작보다 먼저 의식적인 조치를 취해야 합니다.
성능 특성
파일럿 작동식 체크 밸브 SV를 통한 자유 흐름 방향의 압력 강하는 크기와 유량에 따라 다릅니다. 분당 400리터를 통과하는 크기 32 밸브는 일반적으로 약 20bar의 압력 손실을 나타냅니다. 상대적으로 낮은 저항은 부하를 자주 순환하면서 정상 작동 중에 밸브를 효율적으로 만듭니다.
파일럿 압력 비율은 제어 특성을 결정합니다. 감압이 없는 밸브의 경우 파일럿 압력은 개방을 보장하기 위해 부하 압력에 2~5bar를 더한 값과 같아야 합니다. 감압 버전은 유속 및 밸브 상태에 따라 ±10bar의 분산 밴드를 사용하여 더 많은 변형을 보여줍니다. 이러한 변화는 메인 포핏이 움직이기 전에 볼 밸브가 압력을 빼내는 단계적 개방 프로세스를 반영합니다.
빠른 로드 해제가 필요한 애플리케이션에서는 응답 시간이 중요합니다. 파일럿 압력을 가하는 것과 전체 흐름을 달성하는 것 사이의 시간 지연은 제어 볼륨과 파일럿 흐름 용량에 따라 달라집니다. 더 작은 밸브는 50밀리초 미만으로 반응하는 반면, 더 큰 밸브는 100~200밀리초가 필요할 수 있습니다. 감압을 추가하면 이 시간이 약간 증가하지만 대부분의 산업 용도에 허용됩니다.
크래킹 압력 옵션
파일럿 작동식 체크 밸브 SV의 스프링 예압은 자유 흐름 방향의 크래킹 압력을 결정합니다. 제조업체는 일반적으로 작은 크기의 경우 1.5, 3, 6 및 10bar, 큰 밸브의 경우 2.5, 5, 7.5 및 10bar의 네 가지 표준 옵션을 제공합니다. 이 조정 가능한 기능을 통해 밸브를 특정 회로 요구 사항에 맞출 수 있습니다.
낮은 크래킹 압력은 정상 작동 중 에너지 손실을 최소화하지만 높은 부하에서는 약간의 역누설이 허용될 수 있습니다. 절대적인 밀봉 성능보다 효율성을 우선시하는 응용 분야에서는 종종 1.5 또는 2.5bar 설정을 지정합니다. 스프링 힘이 감소하면 밸브를 역방향으로 여는 데 필요한 파일럿 압력도 줄어듭니다.
크래킹 압력이 높을수록 극한 조건에서 밀봉이 향상되고 압력 변동으로 인한 의도치 않은 개방을 방지할 수 있습니다. 중장비 건설 장비 및 안전이 중요한 응용 분야에서는 6 또는 10bar 설정을 사용하는 경우가 많습니다. 더 강한 스프링 힘은 씰 파손에 대한 추가 보안을 제공하지만 전방 압력 강하와 필요한 파일럿 압력을 모두 증가시킵니다.
대체 밸브 유형과 비교
단순 체크 밸브는 파일럿 작동 버전보다 비용이 훨씬 저렴하지만 역방향 개방 기능이 부족합니다. 부하가 걸린 상태에서 분당 5~10밀리리터의 누출률은 장기간 위치 유지가 필요한 응용 분야에서는 허용되지 않는 것으로 나타났습니다. 파일럿 작동식 체크 밸브 SV는 제어된 방출 기능을 추가하는 동시에 누출 성능을 50배 향상시킵니다.
카운터밸런스 밸브는 통합된 압력 완화 및 흐름 제어를 통해 유사한 부하 유지 기능을 제공합니다. 이 밸브는 중력이 움직임을 보조하는 수직 실린더와 같은 과부하 부하에 적합합니다. 그러나 일반적으로 파일럿 작동식 체크 밸브보다 비용이 더 많이 들고 양방향으로 추가적인 압력 강하가 발생합니다. 파일럿 작동식 체크 밸브 SV는 한 방향의 자유 흐름이 중요한 경우에 탁월합니다.
이중 파일럿 작동식 체크 밸브는 안전이 중요한 응용 분야에 중복 부하 유지 기능을 제공합니다. 각 밸브는 독립적으로 전체 부하를 지원할 수 있어 더 높은 안전 범주를 충족합니다. 증가된 비용과 복잡성은 규정이나 위험 평가가 중복성을 요구하는 경우에만 의미가 있습니다. 단일 파일럿 작동식 체크 밸브는 적절한 크기와 유지 관리를 통해 대부분의 산업 응용 분야에 충분합니다.
크기 조정 및 선택 프로세스
올바른 파일럿 작동식 체크 밸브 SV 크기를 결정하는 것은 유량 요구사항부터 시작됩니다. 동시 작업을 포함하여 양방향으로 밸브를 통과하는 최대 유량을 계산합니다. 허용 가능한 압력 강하(일반적으로 자유 흐름 방향의 경우 20bar 미만)로 이 흐름을 처리하는 밸브 크기를 선택합니다.
작동 압력이 밸브의 최대 정격인 315bar 내에 있는지 확인하십시오. 안전 요소를 포함하고 급격한 밸브 폐쇄 또는 펌프 교착 상태로 인한 압력 스파이크를 고려하십시오. 파일럿 압력 소스는 일관된 개방 성능을 보장하기 위해 최대 부하 압력보다 최소 5bar 이상 안정적으로 전달해야 합니다.
포트 A 조건에 따라 SV와 SL 구성 중에서 선택합니다. 이 포트가 탱크에 연결되거나 압력이 가해지지 않은 상태로 유지되면 더 간단한 SV 설계가 잘 작동합니다. 포트 A가 상당한 압력을 전달하거나 다른 구성품에 공급하는 경우 외부 배수 장치가 있는 SL 버전을 지정하십시오. 적절한 크기의 배관을 통해 Y 포트를 탱크로 연결합니다.
잠재적인 압력 충격을 평가하여 감압이 필요한지 여부를 결정하십시오. 트랩된 용량이 크거나 민감한 구성 요소가 있는 시스템은 A형 버전의 이점을 누릴 수 있습니다. 약간의 응답 지연은 일반적인 산업 사이클에서 거의 문제를 일으키지 않습니다. 감압 기능이 없는 표준 버전은 충격 부하가 문제가 되지 않는 응용 분야에 대해 비용이 더 저렴하고 더 빠르게 반응합니다.
주문 코드 읽기
제조업체는 체계적인 지정 코드를 사용하여 파일럿 작동식 체크 밸브 구성을 지정합니다. SV 10 PA1-4X와 같은 일반적인 코드는 개별 요소로 분류됩니다. 첫 번째 문자는 밸브 유형을 나타내며 내부 배수는 SV, 외부는 SL을 나타냅니다. 다음 숫자는 크기 지정을 나타냅니다(이 경우 10).
다음 위치는 장착 스타일을 나타냅니다. P는 서브플레이트를 나타내고 G는 나사산 포트를 의미합니다. 감압이 포함되면 문자 A가 나타나고, 그렇지 않으면 이 위치는 비어 있습니다. 숫자는 스프링 예압 옵션 증가에 따라 1에서 4까지의 크래킹 압력 선택을 나타냅니다.
접미사 4X는 현재 시리즈 세대를 식별하며 설계 개선 및 업데이트된 사양을 나타냅니다. 후행 슬래시는 종종 씰 재료와 같은 추가 옵션 앞에 오며, V는 표준 니트릴 대신 탄화플루오르를 지정합니다. 이러한 코드를 이해하면 요구 사항을 공급업체와 정확하게 전달하고 올바른 구성을 받는 데 도움이 됩니다.
유지 보수 요구 사항
정기적인 검사를 통해 파일럿 작동식 체크 밸브가 안정적으로 작동하도록 유지합니다. 5000시간 작동마다 유압유 오염 수준을 점검하고 청결도가 ISO 4406 20/18/15를 초과하는 경우 필터 요소를 교체하십시오. 유체 품질이 저하되면 씰 마모가 가속화되고 연마 입자로 인해 시트 표면이 손상될 수 있습니다.
밸브 본체 주변의 외부 누출은 일반적으로 교체가 필요한 씰 성능 저하를 나타냅니다. 내부 누출은 밸브가 위치를 유지해야 할 때 점진적인 부하 드리프트로 나타납니다. 밸브를 제거하고 분해하여 포핏 장착 표면의 마모 또는 오염 여부를 검사하십시오. 가벼운 연마로 경미한 손상 시 씰링을 복원할 수 있지만 깊은 스코어링은 포핏 교체가 필요합니다.
파일럿 제어 문제는 느리게 열리거나 부하를 해제하지 못하는 것으로 나타납니다. 작동 중 압력 게이지를 사용하여 적절한 파일럿 압력이 포트 X에 도달하는지 확인하십시오. 낮은 크기의 파일럿 라인, 과도한 길이 또는 제한으로 인해 압력이 낮아질 수 있습니다. 파일럿 포핏과 제어 피스톤에 바인딩을 유발할 수 있는 오염이나 손상이 있는지 검사하십시오.
일반적인 문제 해결
파일럿 작동식 체크 밸브 SV가 차단 방향으로 누출되는 경우 몇 가지 원인을 조사해야 합니다. 포핏과 시트 사이에 오염 입자가 끼어 있으면 완전히 닫히지 않습니다. 깨끗한 오일로 시스템을 세척하면 잔해물이 제거되는 경우가 있지만 분해 및 철저한 청소가 필요할 수 있습니다. 재발 방지를 위해 유체 여과가 사양을 충족하는지 확인하십시오.
반복적인 충격이나 캐비테이션 손상으로 인한 포핏 시트 마모로 인해 청소로 해결할 수 없는 누출 경로가 생성됩니다. 유지 관리 중에 좌석 표면에 부식이나 기계적 손상이 있는지 검사하십시오. 대부분의 밸브에 시트 교체 구성품을 사용할 수 있지만 손상이 심할 경우 밸브를 완전히 교체해야 할 수도 있습니다. 감압형 밸브를 설치하면 조기 마모를 유발하는 충격력이 줄어듭니다.
적절한 파일럿 압력에도 불구하고 열리지 않는 밸브는 종종 제어 피스톤을 묶는 오염으로 인해 어려움을 겪습니다. 유체 분해 또는 섭취된 먼지로 인해 슬러지가 형성되면 피스톤 움직임이 제한될 수 있습니다. 일반적으로 용제 세척을 통해 완전히 분해하면 기능이 복원됩니다. 오염 물질 축적을 방지하려면 유체 여과를 개선하고 교환 간격을 단축하는 것이 좋습니다.
안전 고려 사항
파일럿 작동식 체크 밸브 SV는 다양한 응용 분야에서 중요한 안전 기능을 제공합니다. 오류가 발생하면 통제할 수 없는 부하 하강, 장비 손상 또는 운전자 부상이 발생할 수 있습니다. 안전이 중요한 회로에는 기계 안전을 위한 EN ISO 13849와 같은 해당 표준에 따라 중복 밸브 또는 백업 시스템이 통합되어야 합니다.
정기적인 기능 테스트를 통해 실제 부하 조건에서 올바른 작동을 검증합니다. 여기에는 드리프트 또는 예상치 못한 움직임을 모니터링하면서 부하를 순환시키는 작업이 포함됩니다. 장비를 서비스에 반환하기 전에 테스트 결과를 문서화하고 이상 현상을 조사하십시오. 완전한 고장이 발생하기 전에 성능이 저하된 밸브를 교체하십시오.
파일럿 압력 손실은 의도하지 않은 부하 해제를 허용할 수 있으므로 심각한 위험을 초래합니다. 모든 정상 작동 중에 파일럿 압력을 계속 사용할 수 있도록 회로를 설계하십시오. 신뢰성을 높이려면 메인 시스템과 별개로 별도의 파일럿 압력 소스를 사용하는 것이 좋습니다. 파일럿 압력이 안전 최소값 아래로 떨어지면 작업자에게 경고하도록 압력 스위치를 설치하십시오.
경제적 고려사항
파일럿 작동식 체크 밸브 SV는 단순 체크 밸브보다 가격이 약 2~3배 더 비싸지만 훨씬 더 나은 성능을 제공합니다. 이 가격 프리미엄은 정밀한 제어, 최소한의 누출 및 연장된 서비스 수명을 보장합니다. 안정적인 하중 유지가 필요한 애플리케이션의 경우 비용 증가는 대안에 비해 건전한 투자를 나타냅니다.
밸브 크기가 클수록 가격 차이가 커집니다. 감압 및 외부 배수 기능이 있는 크기 32 밸브는 기본 동일한 크기의 체크 밸브 비용의 10배를 초과할 수 있습니다. 그러나 파일럿 작동식 설계에서는 카운터 밸런스 밸브나 별도의 잠금 메커니즘과 같은 추가 구성 요소가 필요하지 않을 수 있습니다. 개별 구성요소 가격보다는 전체 시스템 비용을 평가하십시오.
에너지 효율성은 밸브 수명 전반에 걸쳐 운영 비용에 영향을 미칩니다. 자유 흐름 방향의 낮은 압력 강하는 많은 대안에 비해 전력 소비를 줄입니다. 분당 100리터에서 시스템 압력이 5bar 감소하면 지속적으로 약 100와트가 절약됩니다. 이러한 절감 효과는 빈번한 사이클링 애플리케이션에서 실질적으로 축적됩니다.
환경 적응성
최신 파일럿 작동식 체크 밸브는 환경 보호를 위해 인기를 얻고 있는 생분해성 유압유를 수용합니다. HETG 사양(식물성 오일 기반)을 충족하는 유체에는 표준 니트릴 대신 탄화플루오르 씰이 필요합니다. 이러한 호환성 덕분에 성능이나 신뢰성을 희생하지 않고도 환경을 고려한 작업이 가능합니다.
극단적인 온도는 유체 점도 변화 및 씰 재료 특성을 통해 밸브 작동에 영향을 미칩니다. 추운 환경에서는 점도가 증가하여 압력 강하가 증가하고 반응 속도가 느려질 수 있습니다. 탄화플루오르 씰은 추운 날씨에 사용할 경우 니트릴보다 낮은 온도를 더 잘 견딥니다. 고온은 점도를 감소시키고 씰 성능 저하를 가속화하므로 서비스 간격이 더 짧아집니다.
부식성 환경에서는 표준 아연 도금 이상의 특수 표면 처리가 필요할 수 있습니다. 해양 응용 분야에서는 경질 아노다이징 또는 특수 코팅을 통해 추가 부식 방지를 지정하는 경우가 많습니다. 적절한 보호와 예상 수명을 보장하기 위해 열악한 서비스용 밸브를 선택할 때 제조업체와 환경 조건에 대해 논의하십시오.
향후 개발
센서 통합은 파일럿 작동식 체크 밸브의 새로운 추세를 나타냅니다. 내장된 압력 변환기는 부하 압력, 파일럿 압력 및 누출을 실시간으로 모니터링할 수 있습니다. 이 데이터는 완전한 고장이 발생하기 전에 성능 저하를 식별하여 예측 유지 관리를 가능하게 합니다. 무선 연결을 통해 대규모 설치 전반에 걸쳐 중요한 밸브를 원격으로 모니터링할 수 있습니다.
마이크로프로세서가 내장된 스마트 밸브는 작동 조건에 따라 특성을 자동으로 조정할 수 있습니다. 적재 중량에 맞게 조정된 가변 크래킹 압력은 안전성을 유지하면서 효율성을 최적화할 수 있습니다. 자가 진단 기능은 유지 관리 담당자에게 문제 발생을 알리고 문제 해결 절차를 안내합니다.
재료 과학의 발전으로 씰링 성능이 향상되고 서비스 수명이 연장됩니다. 새로운 고분자 화합물은 더 나은 내마모성과 더 넓은 화학적 호환성을 제공합니다. 특수 코팅은 마찰을 줄이고 입자 접착을 방지합니다. 이러한 개발은 주어진 유량 용량에 대해 잠재적으로 밸브 크기를 줄이는 동시에 신뢰성을 향상시킬 것입니다.
결론
파일럿 작동식 체크 밸브 SV는 안정적인 부하 유지 및 제어된 해제가 필요한 유압 시스템에 필수적인 제어 기능을 제공합니다. 독특한 디자인은 체크 밸브의 차단 기능과 방향 밸브의 제어 가능성을 결합합니다. 작동 원리, 적절한 크기 및 유지 관리 요구 사항을 이해하면 성공적인 적용이 보장됩니다.
적절한 구성을 선택하려면 유량, 압력 수준 및 회로 설계를 포함한 시스템 요구 사항을 주의 깊게 분석해야 합니다. 표준 SV와 외부 드레인 SL 버전 간의 선택은 포트 A 조건에 따라 다릅니다. 감압 기능은 압력 충격에 민감한 응용 분야에 유용합니다. 재료 옵션은 다양한 유체 및 환경 조건을 수용합니다.
정기적인 유지보수 및 검사를 통해 밸브의 사용 수명 전반에 걸쳐 성능이 유지됩니다. 유체 품질 모니터링, 누출 확인 및 파일럿 기능 확인으로 문제를 조기에 포착합니다. 안전이 중요한 애플리케이션은 테스트 및 문서화에 특별한 주의를 기울여야 합니다. 적절한 적용과 관리를 통해 파일럿 작동식 체크 밸브는 장비와 인력을 보호하면서 수년간 안정적인 서비스를 제공합니다.
