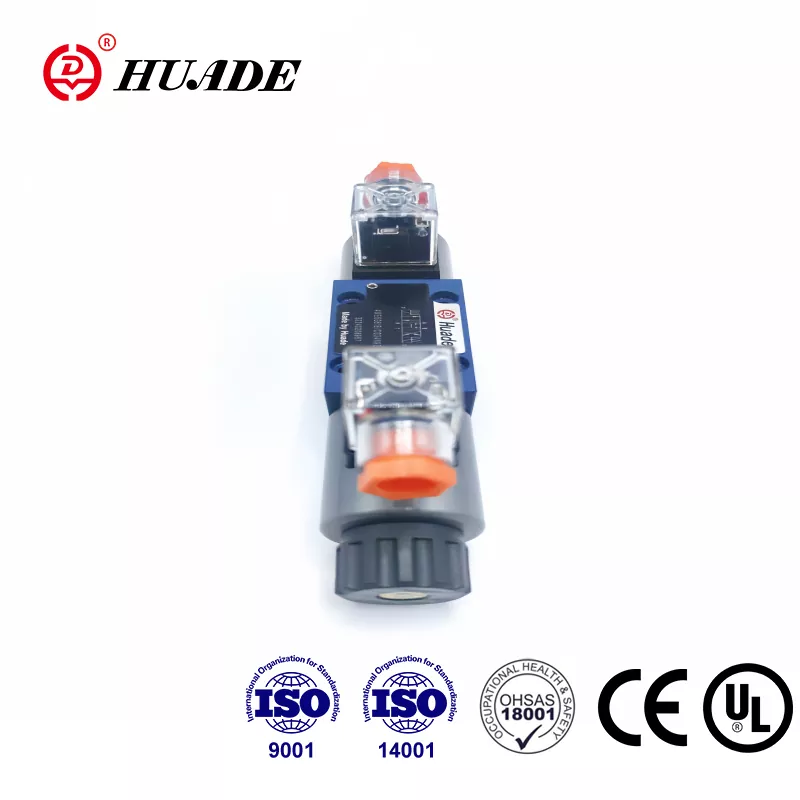

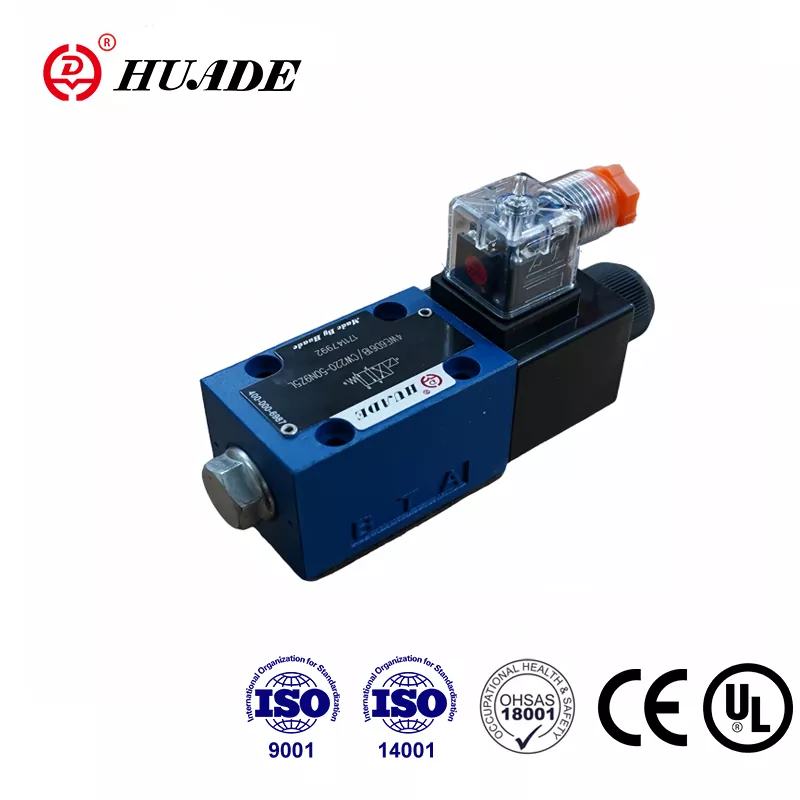

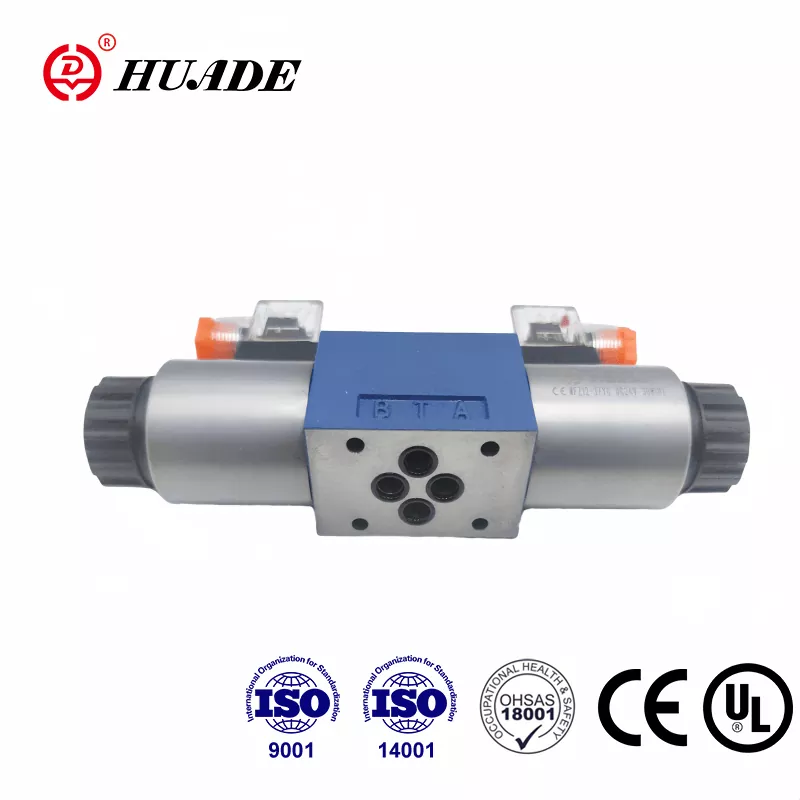

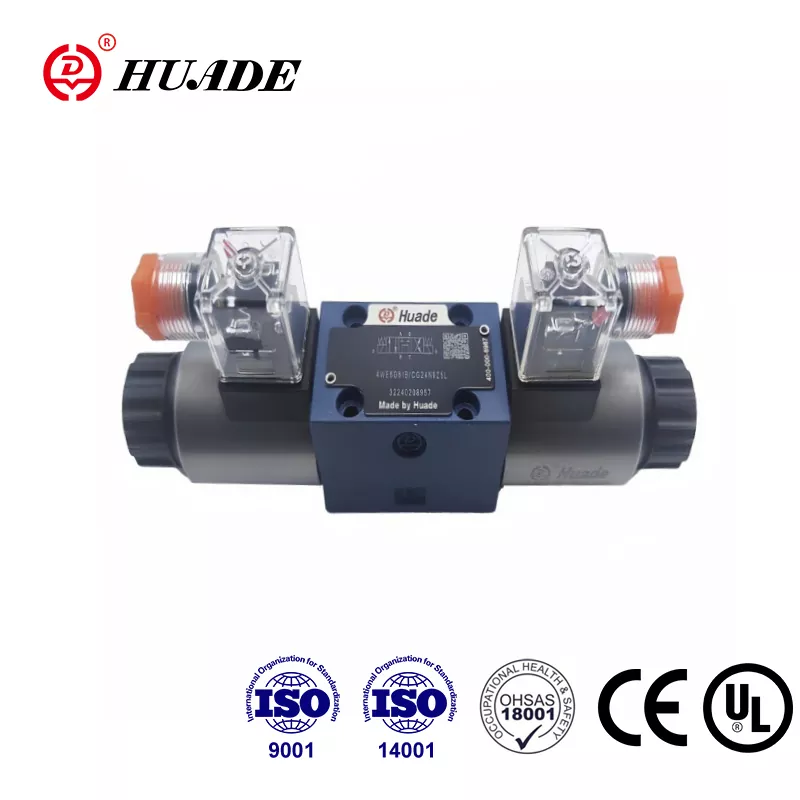

중국 유압 산업의 선두 제조업체인 Huade는 1979년부터 Rexroth와 두 차례 협력했습니다. Huade® 4WE 6 Y 방향 스풀 밸브는 다양한 산업 환경에서 널리 사용됩니다. Rexroth가 제공하는 동일한 모델을 대체할 수 있습니다. 중국 및 해외에서 많이 판매되고 있습니다. Huade는 모든 방향 밸브가 우수한 성능을 갖도록 품질에 큰 중점을 두고 있습니다. Huade는 전 세계에서 수입한 750개의 첨단 생산 장비를 보유하고 있습니다. 솔레노이드 방향 밸브 시리즈는 CE 인증을 통과했습니다. 공장은 ISO9001, ISO14001, ISO45001을 통과했습니다. Huade® 유압 솔레노이드 밸브는 안정적인 성능으로 인해 중국의 군사 산업 및 기타 분야에서 널리 사용됩니다.
|
유압 |
|||
|
최대 작동 압력 포트 A,B,P (Mpa) |
최대 35.0 |
||
|
포트 T (㎫) |
21(-);16(~) |
||
|
기호 A와 B가 있으면 포트 T를 배수 포트로 사용해야 합니다. |
|||
|
최대 유량 (L/min) |
80(-);60(~) |
||
|
압력 유체 |
미네랄 오일 또는 인산염 에스테르 |
||
|
점도 범위 (mm2/s) |
2.8~500 |
||
|
작동유 온도 범위 (℃) |
-30~+80 |
||
|
오염 정도 |
NAS 1638 클래스9에 따른 유압유의 최대 허용 오염 정도. |
||
|
전기 같은 |
|||
|
전압 유형 |
DC |
교류 50/60Hz |
|
|
사용 가능한 전압(V) |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
소비 전력 (W) |
30 |
||
|
유지력(VA) |
- |
50 |
|
|
스위치 온 전원(VA) |
- |
220 |
|
|
의무 |
마디 없는 |
||
|
ISO 6403으로의 전환 시간 |
켜짐(밀리초) |
25~45 |
10~20 |
|
끄기(밀리초) |
10~25 |
15~40 |
|
|
DIN에 대한 보호 |
IP 65 |
||
|
스위칭 주파수(사이클/h) |
최대 15000 |
최대 7200 |
|
|
전기 연결을 통해 보호 도체(PE) |
|||
특징:
▶ 직접 솔레노이드 작동식 방향 스풀 밸브 고성능 버전
▶ 탈착식 코일이 있는 습식 핀 DC 또는 AC 솔레노이드
▶ 솔레노이드 코일은 90° 회전 가능
▶ 개별 연결 또는 중앙 연결로 전기 연결
▶ 코일 교환시 압력실을 열 필요가 없습니다.
▶ 핸드 오버라이드, 옵션
▶ Din 24 340 form A, ISO 4401 및 CETOP - RP 121H에 따른 포팅 패턴
애플리케이션:
유형 4WE 6 Y의 방향 밸브는 솔레노이드 작동식 방향 스풀 밸브입니다. 그들은 유체의 시작, 정지 및 방향을 제어합니다.
기본적으로 방향 제어 밸브 4WE 6은 하우징(1), 1개 또는 2개의 솔레노이드(2), 제어 스풀(3) 및 1개 또는 2개의 리턴 스프링(4)으로 구성됩니다. 전원이 차단된 상태에서 제어 스풀(3)은 리턴 스프링(4)을 통해 중립 또는 초기 위치에 유지됩니다(임펄스 스풀 제외). 제어 스풀(3)은 습식 핀 솔레노이드(2)를 통해 작동됩니다. . 솔레노이드(2)의 힘은 제어 스풀(3)의 플런저(5)를 통해 작용하여 이것을 중립 위치에서 필요한 끝 위치로 밀어냅니다. 이는 P에서 A로, B에서 T 또는 P로 자유 흐름을 제공합니다. B로, A에서 T로.
When solenoid (2) is de-energized, the control spool (3) is returned to its neutral position by means of the return springs (4).
선택적 핸드 오버라이드(6)를 사용하면 솔레노이드에 전원을 공급하지 않고도 제어 스풀(3)을 이동할 수 있습니다.
WE 6 61B의 구조도
