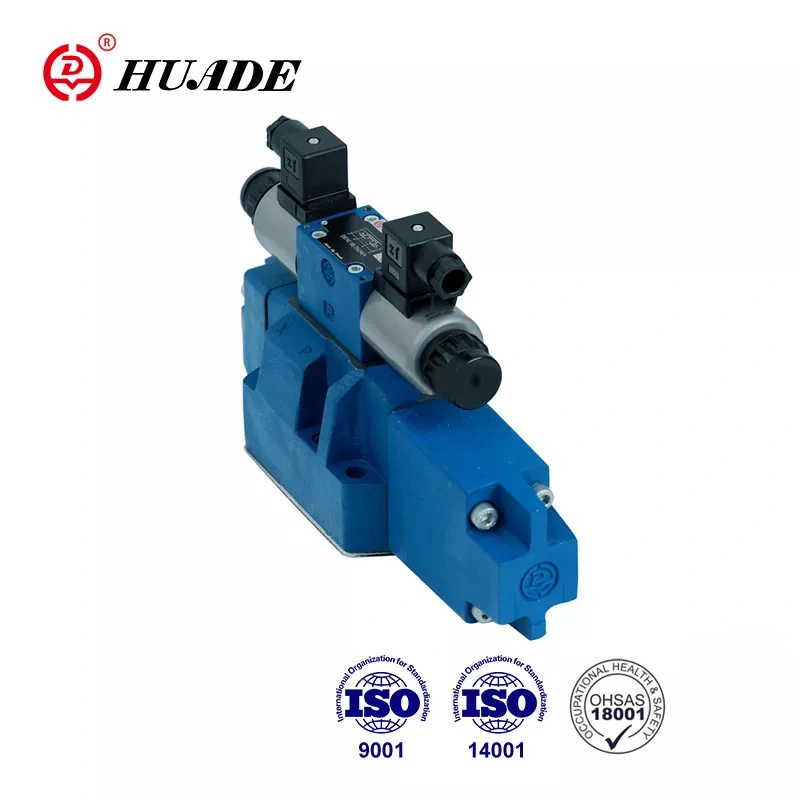

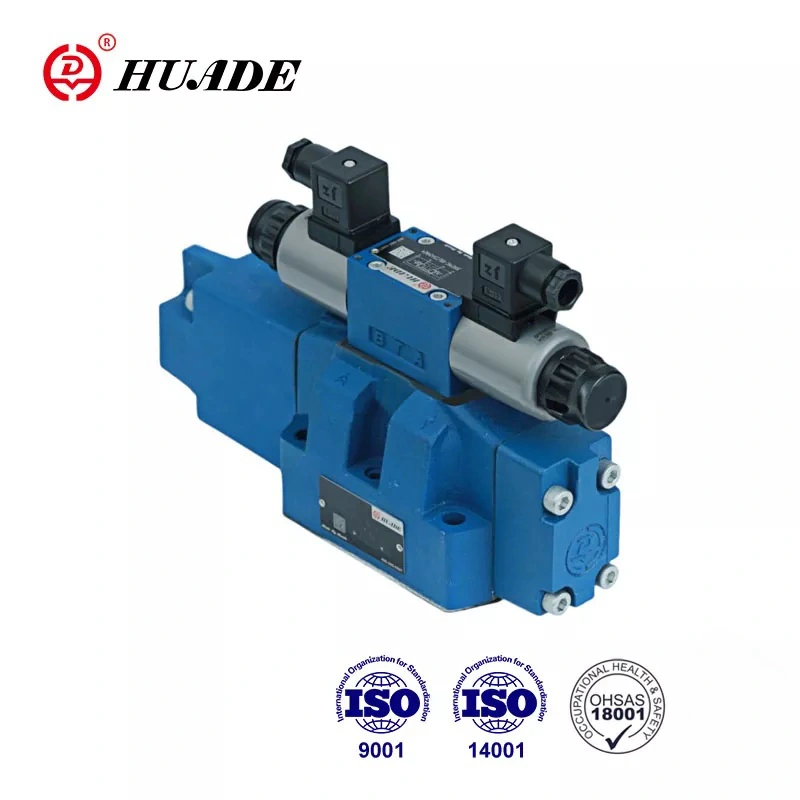

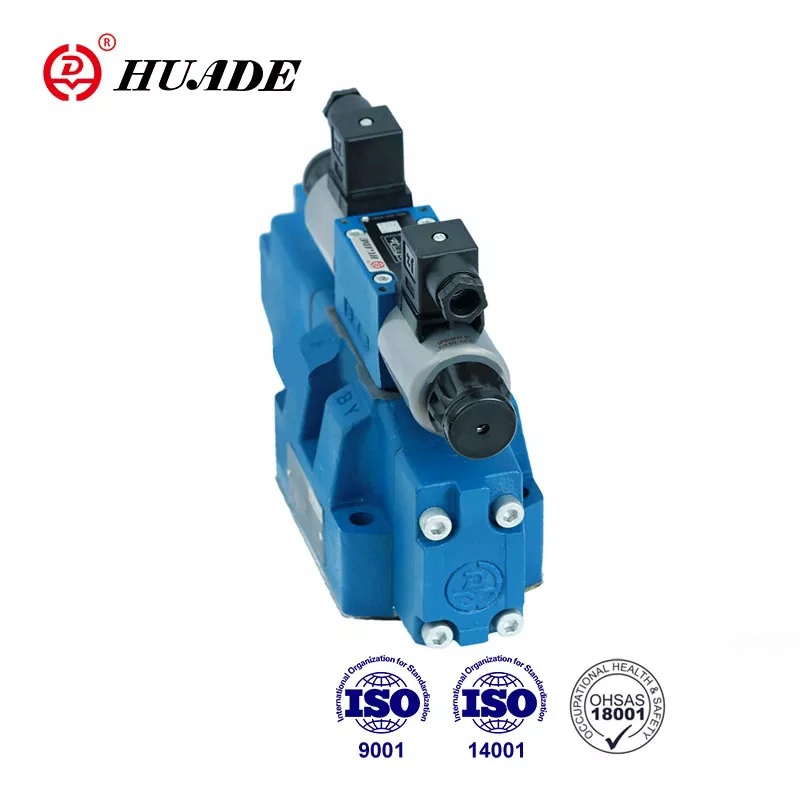

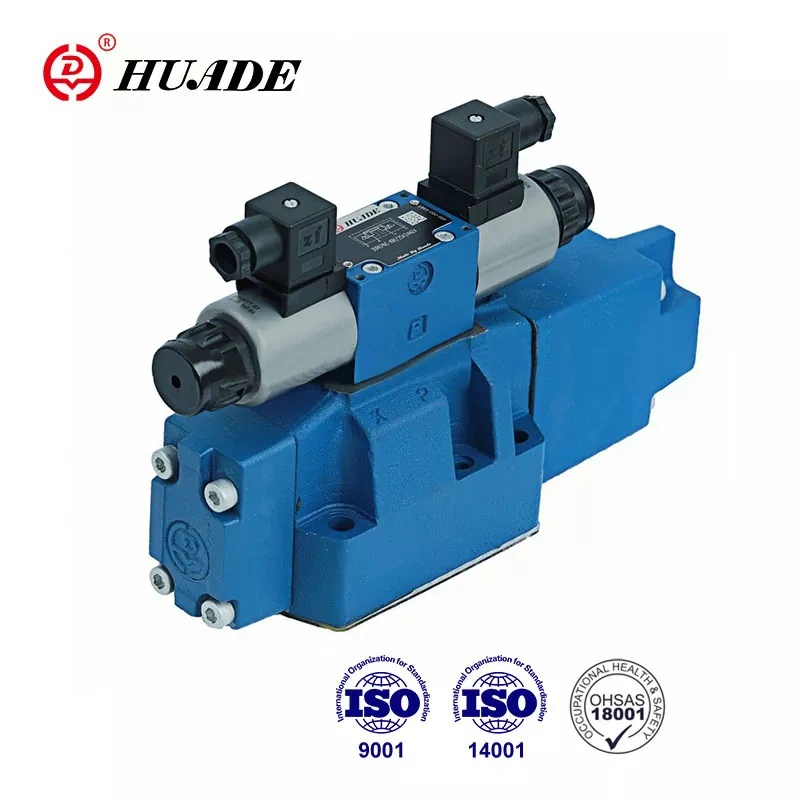

단일 4WRH 비례 밸브는 흐름과 흐름 방향을 모두 제어할 수 있어 시스템 구조가 간단합니다. 밸브 본체는 강력한 흐름 용량과 큰 흐름 속도를 갖춘 주조 내부 채널을 채택합니다. 메인 밸브는 축 삼각형 제어 홈을 채택하고 제어 숄더의 압력 강하 및 압력 손실이 작습니다. 유형 4WRH 비례 밸브는 대유량 및 고정밀 요구 사항이 있는 시스템에 적합합니다.
|
유압 데이터 |
|||||
|
크기 |
10 |
16 |
25 |
32 |
|
|
파일럿 밸브 압력(MPa) |
외부 파일럿 오일 공급 |
3~10 |
|||
|
내부 파일럿 오일 공급 |
최대 10개(10개 이상은 ZDR6DP2-30B/75YM을 설치해야 함) |
||||
|
메인 밸브 압력(MPa) |
31.5 |
35 |
|||
|
복귀압력(MPa) |
포트 T(외부 파일럿 오일 리턴) |
31.5 |
25 |
15 |
|
|
포트 T(내부 파일럿 오일 리턴) |
3 |
||||
|
Y포트 |
3 |
||||
|
파일럿 오일량(cm3) |
1.7 |
4.6 |
10 |
26.5 |
|
|
포트 X 또는 Y의 파일럿 오일 흐름(L/min) |
3.5 |
5.5 |
7 |
15.9 |
|
|
메인 밸브를 통한 유량(L/min) |
270 |
460 |
877 |
1600 |
|
|
히스테리시스(L/min) |
6 |
||||
|
반복성(%) |
3 |
||||
|
오염도(μm) |
20 이하 |
||||
|
체액 |
미네랄 오일(NBR 씰용), 인산염 에스테르(FPM 씰용) |
||||
|
점도 범위(mm ²/s) |
2.8~380 |
||||
|
유체온도범위(℃) |
-20 ~ +70 |
||||
|
장착 위치 |
선택 과목 |
||||
|
체중(kg) |
솔레노이드가 1개인 밸브 |
7.4 |
12.7 |
17.5 |
41.8 |
|
두 개의 솔레노이드가 있는 밸브 |
7.8 |
13.4 |
18.2 |
42.2 |
|
|
전기 데이터 |
||
|
공급 유형 |
DC |
|
|
솔레노이드의 공칭 전류(A) |
0.8 |
|
|
코일 저항 (Ω) |
추위 (at20℃) 19.5; 최대 밸브, 고온 28.8 |
|
|
환경 온도(℃) |
50 |
|
|
코일온도(℃) |
150 |
|
|
듀티 사이클 |
마디 없는 |
|
|
파일럿 전류(A) |
0.02 |
|
|
격리 |
IP65 |
|
|
관련된 |
램프 시간 1개 포함 |
VT-3000S30 |
|
5개의 램프 시간 포함 |
VT3006S30 |
|
|
전기 연결 |
플러그 연결 |
|
특징:
▶ 파일럿 방향 WRH 비례 밸브
▶ 서브플레이트 장착용
▶ 작동유의 방향과 유량을 동시에 제어하는 경우
▶ 스프링 중심형. 스풀 드리프트 없음
▶ 제어 구역 전체의 낮은 압력 강하
▶ 단일 소스에서 밸브 및 전자 제어
▶ 비례 솔레노이드 작동
▶ DIN 24 340 형식 A, ISO4401 및 CETOP-RP121H에 따른 포팅 패턴
애플리케이션:
Type 4WRH 비례 밸브는 공작 기계, 야금, 경공업, 광업, 엔지니어링 등 다양한 산업에서 널리 사용됩니다.
타입 4WRH 밸브는 압력 제어 밸브를 통한 외부 작동을 위한 파일럿 작동식 비례 방향 밸브입니다. 기능과 원리는 밸브 타입 4WRZ의 경우와 동일합니다. 연결 플레이트(12)는 파일럿 연결 A를 연결 T(Y)와 연결합니다. ) 및 파일럿 연결 B와 P(X). 메인 밸브의 파일럿 압력은 0.4 MPa ~ 2.5 MPa여야 합니다. 따라서 흐름은 P에서 A로, B에서 T로 또는 P에서 B로, A에서 T로 진행됩니다.
비례 방향 밸브 4WRH의 구조
파일럿 밸브
파일럿 밸브는 비례 솔레노이드 작동식 3방향 감압 밸브(유형 3DREP6)입니다. 스로틀 인서트는 포트 A와 B에 설치됩니다. 자세한 내용은 3DREP6 텍스트를 참조하세요.
파일럿 밸브 타입 3DREP6의 구조
비례방향전환밸브 4WRH의 상징
