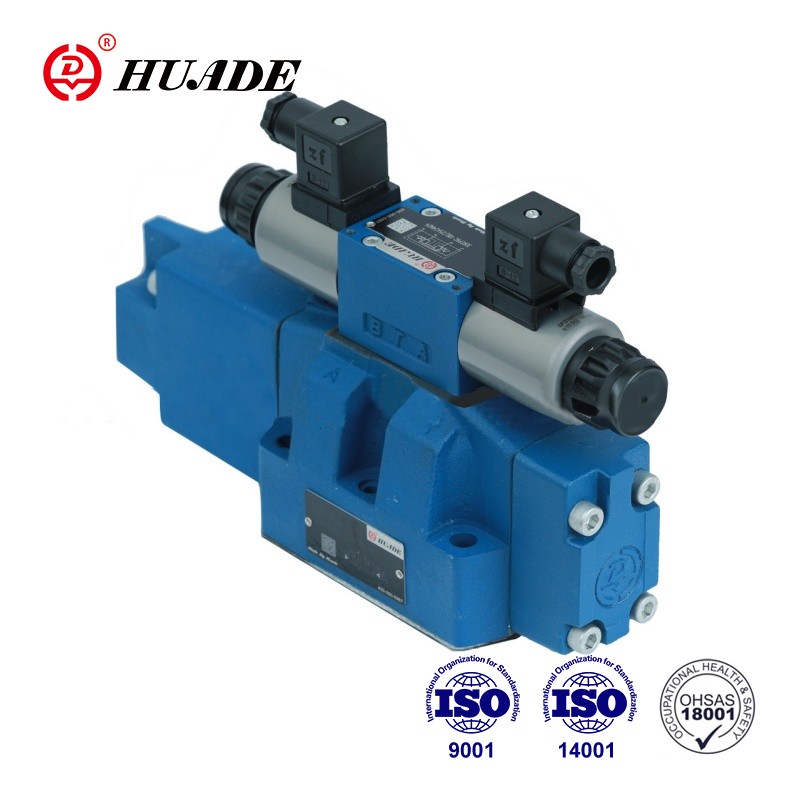

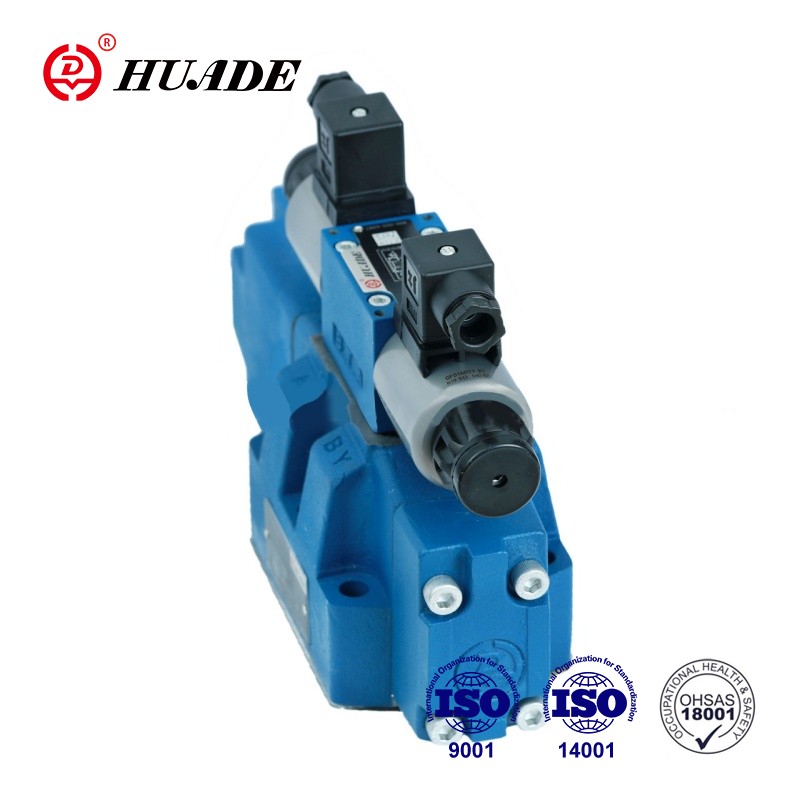

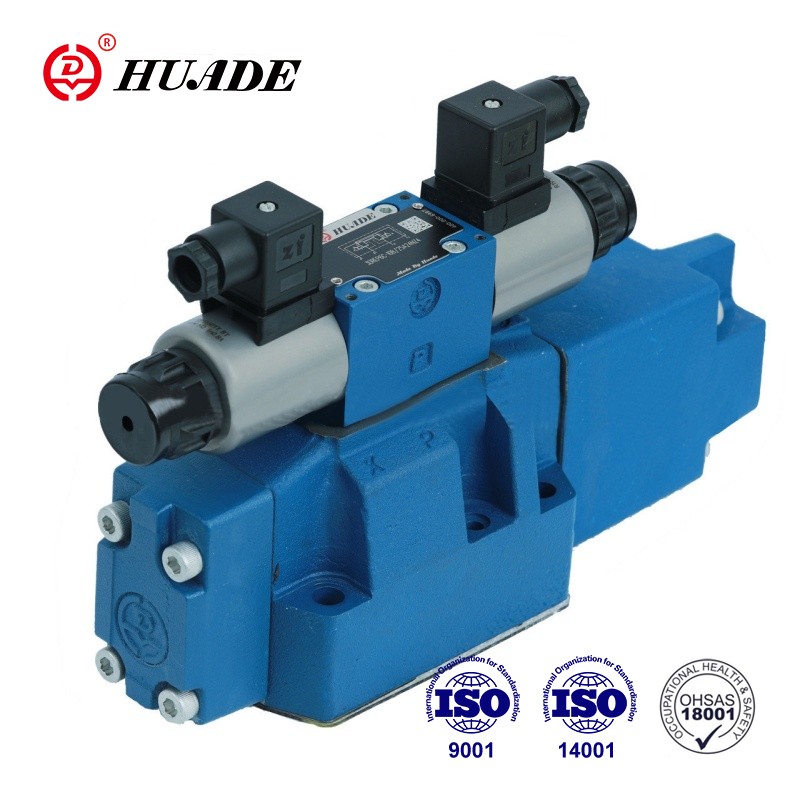

비례 방향 밸브 4WRZ-7X

Huafilter는 주로 Huade 유압에서 비례 방향 밸브 4WRZ-7X를 공급합니다. 모든 비례 밸브에는 1 년 보증 기간이 있습니다. 이 기간 동안 고객은 무료 수리 또는 교체 서비스를 즐길 수 있습니다. Huade 유압의 비례 밸브는 높은 비용 효율성, 안정적인 성능 및 경쟁력있는 가격을 제공합니다. 그들은 높은 시장 인정을 받았습니다.

문의 보내기 PDF 다운로드

제품 설명

유형 HD-4WRZ 밸브는 비례 솔레노이드를 통해 작동되는 4 방향 밸브입니다. 그들은 흐름 방향과 속도를 제어하는 데 사용됩니다. Huade Hydraulic은 Rexroth에서 첨단 기술을 도입했습니다. 수년간의 독립적 인 연구 개발 후, Huade가 생산하는 비례 밸브는 탁월한 성능을 가지고 있으며,이 밸브는 최고급 브랜드와 비교할 수 있습니다.

비례 비례 방향 밸브 4WRZ-7X의 제품 매개 변수

유압
공칭 크기		10	16	25	32
작동 압력	조종사 오일 공급 외부	3 ~ 10
-PILOT 밸브 (MPA)	파일럿 오일 공급 내부	10 ~ 31.5	10 ~ 35
-메인 밸브 (MPA)		31.5	35
리턴 라인 압력 (MPA)	포트 T (파일럿 오일 배수 extermal)	31.5	25	25	15
	포트 T (파일럿 오일 배수 인터 말)	3
	포트 Y	3
스풀 이동의 파일럿 오일 볼륨 (CM3) 0 ~ 100%		1.7	4.6	10	26.5
입력 신호의 계단 형태에 대한 포트 X 및 Y (L/Min)의 파일럿 오일 흐름 0 ~ 100%		3.5	5.5	7	15.9
메인 밸브 (L/분)를 통과하는 흐름		170	460	870	1600
히스테리시스 %		≤6
압력 유체		미네랄 OI1 ~ DIN 51 524
압력 유체 온도 범위 (temperature)		-20 ~ 80
점도 범위 (mm2/s)		20 ~ 380
설치		선택적, 바람직하게는 수평
버전 wrz의 무게 ... (wrze "추가로 0.2kg)		7.8	13.4	18.2	42.2

전기 같은
밸브 유형		9 월	수축
전압 유형		DC
맥스 커런트 (a)		1.5	2.5
솔레노이드 코일 저항 (ω)	20 ℃에서의 콜드 값	4.8	2
	최대 차량 가치	7.2	3
보호		IP65
코일 온도 (℃)		최대 150
의무 %		100
제어 전자 장치		HD-VT-VSPA2-50-1x/.	통합 제어 전자 장치

비례 방향 밸브 4WRZ-7X의 제품 기능 및 적용

특징:

▶ 파일럿 작동 비례 방향 밸브

▶ 서브 플레이트 장착

▶ 방향과 흐름 속도의 제어

▶ 스프링 중심 제어 스풀

▶ 단일 소스의 밸브 및 비례 제어 전자 장치

애플리케이션:

HD-4WRZ 밸브의 기능은 흐름 방향과 속도를 제어하는 것입니다.

비례 방향 밸브 4WRZ-7X의 섹션 및 상징

밸브는 기본적으로 파일럿 밸브 ①, 메인 스풀 ④, 메인 밸브 ⑥ 및 센터링 스프링으로 구성됩니다. 제어 스풀 조건에서 솔레노이드 B가 오른쪽으로 이동합니다. 파일럿 밸브의 파일럿 오일 공급은 포트 P 또는 포트 X를 통해 내부에 있습니다. 파일럿 밸브를 통한 파일럿 오일은 파일럿 밸브를 통한 압력 챔버로 흐르고 전기 입력 신호에 비례하여 메인 스풀을 전기 입력 신호로 이동합니다.

솔레노이드 A가 해제 된 조건에서 메인 스풀이 왼쪽으로 이동합니다. P에서 B에서 A 로의 연결은 솔레노이드의 탈성에 대한 연결이 중심 위치로 다시 이동합니다.

비례 방향 밸브 4WRZ-7X의 상징

파일럿 오일 공급
