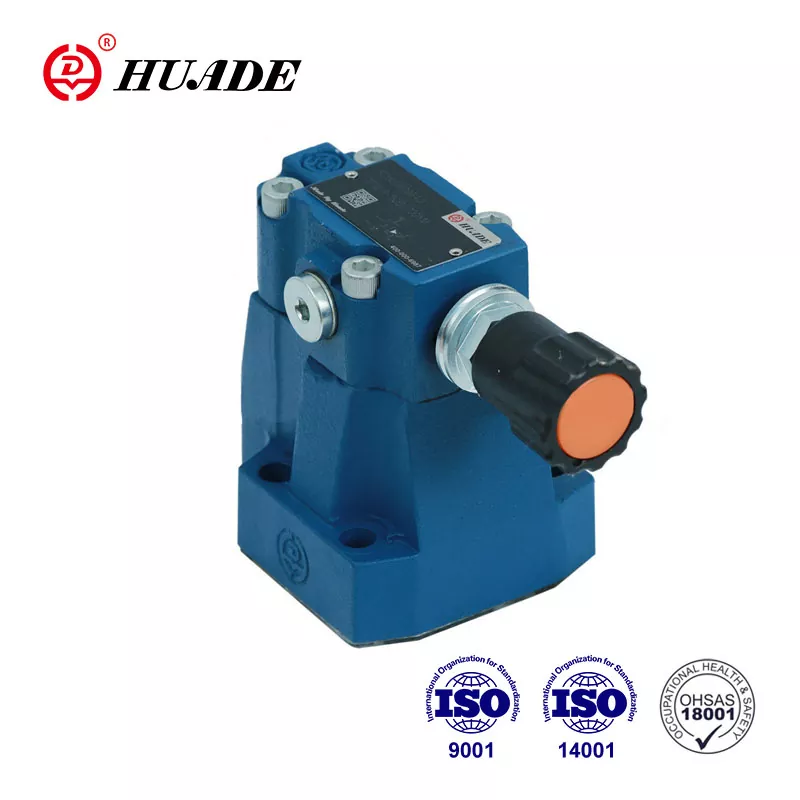

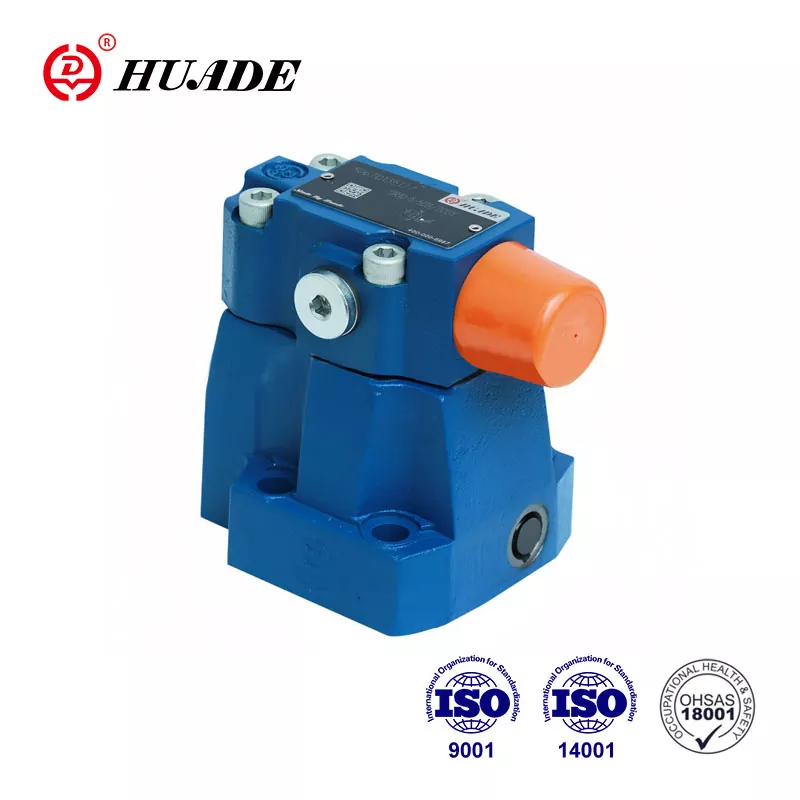

감압밸브 DR 20

우리는 Huade® 감압 밸브 DR 20 공급을 전문으로 하는 공급업체입니다. Huade Hydraulic은 중국의 주요 국가 기업입니다. 설계, 제조, 서비스를 전문으로 하는 대규모 국영기업입니다. 자사의 제품은 전 세계로 수출됩니다. Rexroth와의 두 번의 장기적인 기술 협력 교환을 통해 Huade® 유압 밸브는 성능면에서 Rexroth와 호환됩니다. 상대적으로 말하면 가격이 상대적으로 저렴합니다.

문의 보내기

제품 설명

DR 20형 감압 밸브는 압력을 제어하는 데 사용됩니다. Rexroth의 첨단 기술과 전 세계 최첨단 제조 장비를 도입하여 Huade® 감압 밸브는 우수한 품질과 저렴한 가격을 제공합니다. Huade는 잘 알려진 중국 국가 브랜드이며 해당 제품은 엔지니어링 기계, 수자원 보호, 공작 기계, 석유 및 석유 화학 등 다양한 분야에서 널리 사용됩니다.

감압 밸브 DR 20의 제품 매개변수

입구 압력, 포트 B(MPa)	최대 31.5
출구 압력, 포트 A(MPa)	최대 5.0, 10.0, 20.0, 31.5
배압, 포트 Y(MPa)	최대 31.5
최대유량(서브플레이트 장착)(L/min)	DR10		DR20
	150		300
최대. 유량(나사산 연결) (L/min)	DR10	DR15	DR20	DR25
	150	300	300	400
체액	미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용)
사용유체온도범위(℃)	-30 ~ +80
점도 범위(mm ²/s)	10~800
오염의 친애하는	최대 허용 정도 유체의 오염 NAS 1638.클래스 9
특성 곡선 (v=41mm2/s 및 t=50℃에서 측정)

감압 밸브 DR 20의 제품 특징 및 적용

특징:

▶ 서브플레이트 장착

▶ 나사산 연결용

▶ 매니폴드 장착용

▶ 4가지 조정 요소:

. 회전식 손잡이

. 육각형 및 보호 캡이 있는 슬리브,

. 눈금이 있는 잠금식 회전 손잡이

. 눈금이 있는 회전식 손잡이

▶ 4가지 압력 설정 옵션 체크 밸브(서브플레이트 장착용 밸브만 해당)

애플리케이션:

파일럿 감압 밸브 DR 20은 시스템의 압력을 감소시키는 것입니다.

감압밸브 DR 20의 단면 및 기호

압력 밸브 타입 DR 20은 보조 회로에서 제어되는 파일럿 작동식 감압 밸브입니다. 기본적으로 메인 스풀 인서트(3)가 있는 메인 밸브(1)와 압력 조정 요소가 있는 파일럿 밸브(2)로 구성됩니다.

정지 상태에서는 밸브가 열려 있고 유체는 메인 스풀 인서트(3)를 통해 포트 B에서 포트 A로 자유롭게 통과할 수 있습니다.

포트 A에 존재하는 압력은 메인 스풀의 바닥면에 작용합니다. 동시에 메인 피스톤(3)의 스프링 장착 측에 있는 오리피스(4)와 포트(5)를 통해 파일럿 밸브(2)의 볼(6)에 압력이 작용합니다. 마찬가지로 오리피스(7), 제어 라인(8), 체크 밸브(9) 및 오리피스(10)를 통해 볼(6)에 작용합니다. 스프링(11)의 설정에 따라 볼(6) 전면, 포트(5) 및 스프링 챔버(12)에 압력이 형성되어 제어 피스톤(13)을

오픈 포지션. 포트 A의 압력이 스프링(11)에 설정된 값을 초과하고 볼(6)이 열릴 때까지 유체는 메인 스풀 인서트(3)를 통해 포트 B에서 포트 A로 자유롭게 흐를 수 있습니다. 제어

피스톤(13)이 닫힘 위치로 이동합니다.

포트 A의 압력과 스프링(11)에 설정된 압력 사이의 균형에 도달하면 원하는 감소된 압력에 도달합니다. 스프링 챔버(14)에서 탱크로의 파일럿 오일 배출은 제어 라인(15)을 통해 외부에서 이루어집니다.

선택 사항인 체크 밸브(16)를 설치하면 포트 A에서 B로의 자유로운 복귀 흐름을 얻을 수 있습니다.

압력 게이지 연결부(17)를 통해 포트 A의 감소된 압력을 모니터링할 수 있습니다.

서브플레이트 장착 유형 DR 20...50B의 구조
