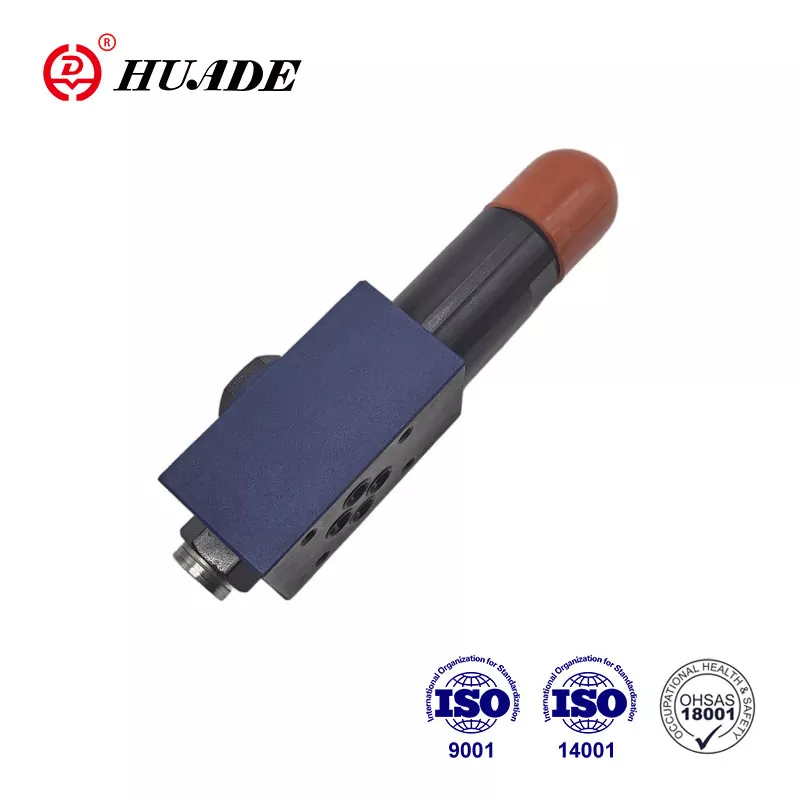

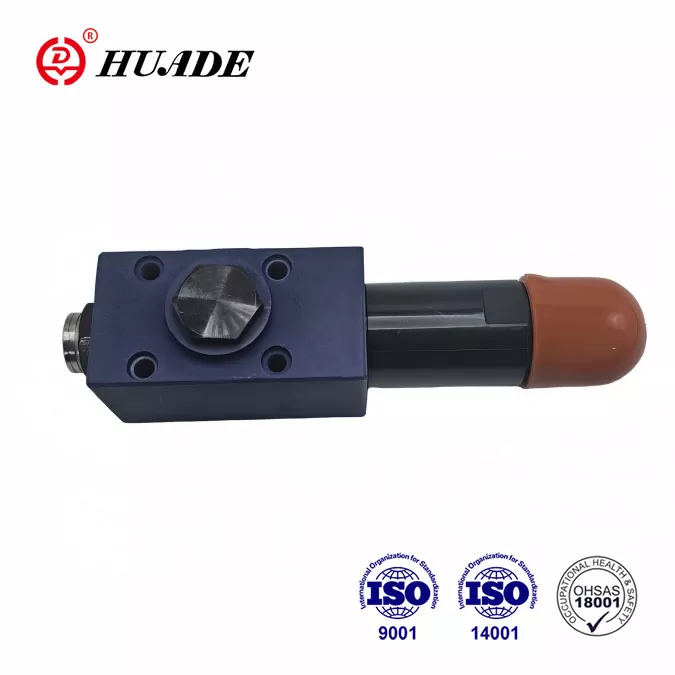

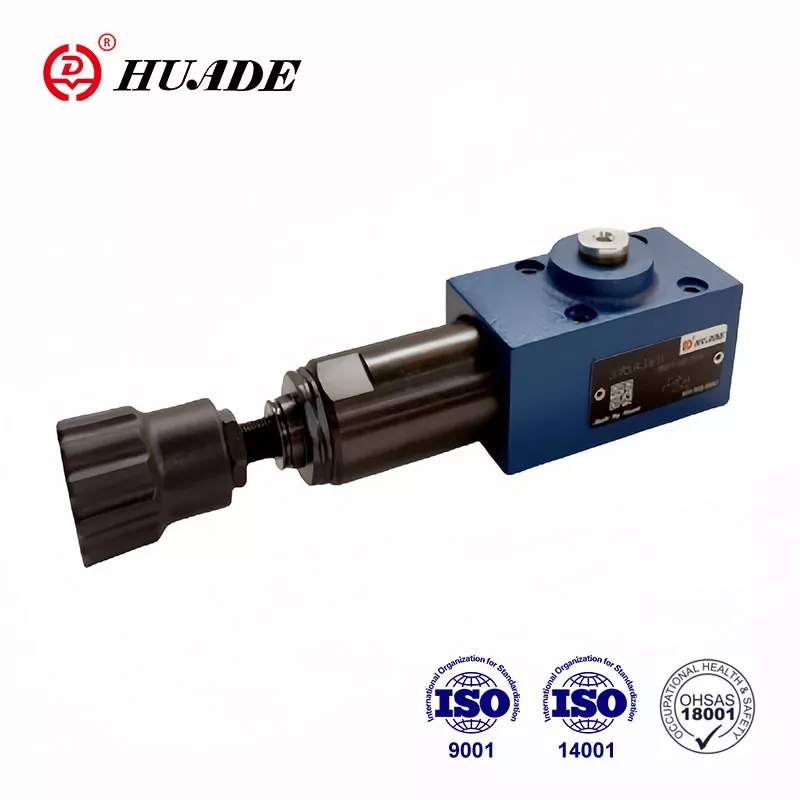

감압 밸브 DR 6 DP

감압 밸브 DR 6 DP의 주요 기능은 시스템의 압력을 제어하는 ​​것입니다. 장기적인 협력으로 인해 Huade®의 DR 6 DP 시리즈는 동일한 유형의 Rexroth를 대체할 수 있습니다. 이 공장은 국가 중점 기업으로 중국에서 일련의 명예 인증서와 특허를 획득했습니다. Huade Hydraulic은 제품의 품질을 보장하면서 제품의 실용성에 중점을 둡니다. 감압밸브의 가격은 상대적으로 저렴합니다.

감압 밸브 DR 6 DP의 제품 매개변수

감압밸브 DR 6 DP의 제품 특징 및 적용

특징:

▶ 서브플레이트 장착

▶ 5가지 압력 등급

▶ 4가지 조정 요소:

. 회전식 손잡이

. 육각형 및 보호 캡이 있는 고정 나사

. 눈금이 있는 잠금식 회전 손잡이

. 눈금이 있는 회전식 손잡이

▶ 체크밸브, 옵션

▶ DIN 24 340, 형식 D, ISO 5781 및 CETOP - RP 121H에 따른 포팅 패턴

애플리케이션:

감압 밸브 타입 DR 6 DP는 시스템 압력을 낮추는 데 사용됩니다.

감압밸브 DR 6 DP의 단면 및 기호

밸브 타입 DR 6 DP는 2차측에 압력 방출 기능이 있는 3방향 직동식 감압 밸브입니다.

2차 압력은 압력 조정 요소(4)에 의해 설정됩니다. 정지 상태에서는 밸브가 정상적으로 열려 있고 압력 유체가 포트 P에서 포트 A로 방해 없이 흐를 수 있습니다. 동시에 포트 A의 압력은 제어 라인(6)을 통해 압축 반대쪽 스풀 영역에 존재합니다. 봄(3). 포트 A의 압력이 압축 스프링(3)에 설정된 압력 수준을 초과하면 제어 스풀(2)이 제어 위치로 이동하고 포트 A의 설정 압력을 일정하게 유지합니다.

제어 및 파일럿 오일은 제어 라인(6)을 통해 포트 A에서 가져옵니다.

액추에이터의 외부 힘으로 인해 포트 A의 압력이 여전히 증가하는 경우 제어 스풀(2)은 압축 스프링(3)을 향해 훨씬 더 이동합니다.

이로 인해 제어 스풀(2)의 제어 랜드(8)를 통해 포트 A에서 탱크로 가는 흐름 경로가 열립니다. 그런 다음 추가 압력 상승을 방지하기 위해 충분한 압력 유체가 탱크로 흐릅니다.

스프링 챔버(7)는 항상 포트 T(Y)를 통해 외부 탱크로 배수됩니다.

포트 A에서 포트 P로의 자유로운 복귀 흐름을 위해 옵션 체크 밸브(5)를 장착할 수 있습니다.

압력 게이지 연결(1)을 통해 밸브의 2차 압력을 모니터링할 수 있습니다.

DR 6 DP 1-50B의 구조

DR 6 DP의 상징
