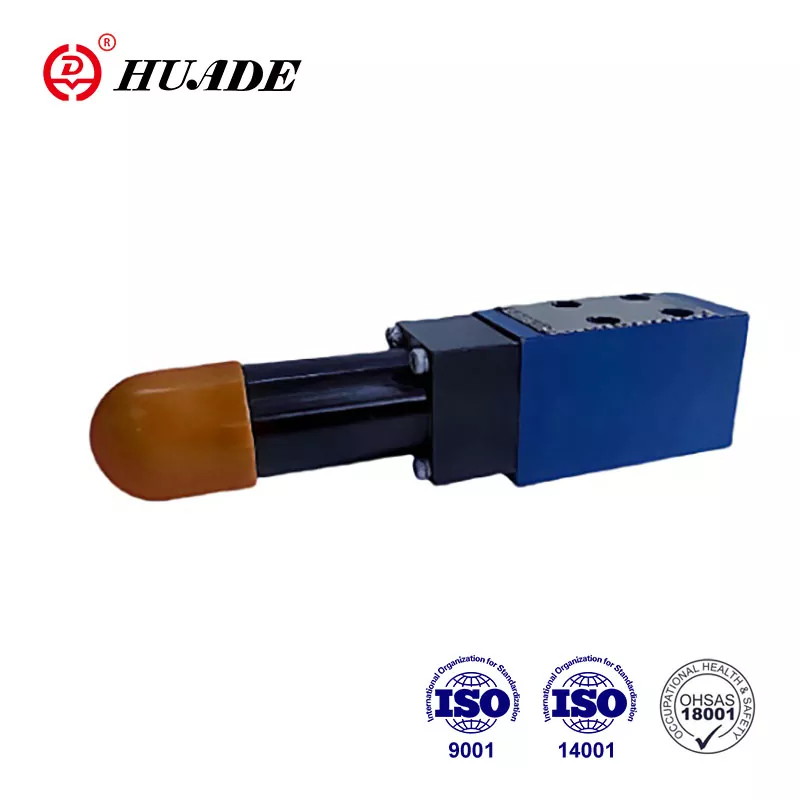

압력 시퀀스 밸브 DZ 5 DP

Huafilter는 Huade® 압력 시퀀스 밸브 DZ 5 DP 공급을 전문으로 합니다. 1979년 중국과 독일 정부 간의 전략적 파트너십을 통해 설립된 Huade Hydraulic은 Rexroth의 최첨단 기술을 통합했습니다. Huade® 압력 시퀀스 밸브는 국제 표준에 부합합니다. 그들은 좋은 품질과 저렴한 가격으로 잘 알려진 제품으로 경쟁력을 갖추고 있습니다. Huade Hydraulic의 공식 대리점으로서 우리는 고객에게 고품질, 저가의 제품을 제공하는 것을 목표로 합니다. 우리는 적시에 기술 지원을 제공할 수 있는 숙련된 엔지니어를 보유하고 있습니다.

문의 보내기

제품 설명

압력 시퀀스 밸브 DZ 5 DP는 설정된 압력에서 오일을 두 번째 시스템으로 보내는 데 사용됩니다.

Rexroth의 첨단 기술 도입으로 인해 Huade® 유압 밸브는 성능과 품질면에서 Rexroth와 호환됩니다. 가격이 더 합리적입니다. 공장은 제품의 우수한 성능을 보장하기 위해 전 세계의 첨단 생산 장비와 엄격한 테스트 시스템을 갖추고 있습니다.

압력 시퀀스 밸브 DZ 5 DP의 제품 매개변수

기술 데이터
입구 압력, 포트 P, B(X) (MPa)	최대 210; 역류 방지 밸브 없이 최대 31.5
출구 압력, 포트 A(MPa)	31.5까지
배압, 포트 T(MPa)	6.0으로
최대허용유량(L/min)	30까지
유체	미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용)
점도 범위(mm ²/s)	10~800
사용유체온도범위(℃)	-30 ~ +80
유동적인 청결도(음)	유체 청결도 NAS 1638 클래스 9에 따른 유체의 최대 허용 오염 정도

압력 시퀀스 밸브 DZ 5 DP의 제품 특징 및 적용

특징:

▶ 서브플레이트 장착용

▶ 전면 플랜지 장착

▶ 5가지 압력 범위

▶ 4가지 설정 요소

. 회전식 손잡이

. 육각형 및 보호 캡이 있는 슬리브

. 눈금이 있는 잠금식 회전 손잡이

. 눈금이 있는 회전식 손잡이

▶ 역류 방지 밸브 옵션

▶ DIN 24 340에 따른 장착 패턴, 서브플레이트용 C형

애플리케이션:

이 DZ 5 DP 압력 시퀀스 밸브는 리프팅 및 운송 기계, 건설 기계, 산업 차량, 공작 기계, 선박, 야금 및 기타 장비의 유압 시스템에 널리 사용될 수 있습니다.

1. 압력 시퀀스 밸브 DZ 5 DP의 단면 및 기호

밸브 타입 DZ 5 DP는 직동식 시퀀스 밸브입니다. 이 유형의 밸브는 기본적으로 하우징(1), 제어 스풀(2), 스프링(3) 및 압력 설정 요소(4)로 구성되며 필요한 경우 추가로 역류 방지 밸브(5)도 포함됩니다.

밸브가 오일을 통과시키는 압력은 압력 설정 요소(4)에서 설정됩니다. 스프링(3)은 제어 스풀(2)을 시작 위치에 유지하고 밸브는 닫힌 상태를 유지합니다. 포트 P의 압력은 드릴링(6)과 제트(7)를 통해 제어 스프링(3) 반대쪽 끝에 있는 스풀 작동 영역으로 전달됩니다.

포트 P의 압력이 설정 값에 도달하면 스풀이 스프링 반대 방향으로 이동하여 포트 P를 포트 A에 연결합니다.

이에 대한 신호는 포트 P의 드릴링(6)을 통해 내부적으로 전달됩니다.

이제 오일은 포트 A에 연결된 시스템으로 전달되지만 포트 P의 압력은 떨어지지 않습니다.

파일럿 오일은 포트 B(X)를 통해 외부로 공급될 수도 있습니다.

밸브의 용도에 따라 파일럿 오일 반환은 포트 T(Y)를 통해 외부적으로 또는 내부적으로 이루어질 수 있습니다.

포트 A에서 포트 P로 오일의 자유로운 복귀 흐름을 허용하기 위해 필요한 경우 역류 방지 밸브(5)가 포함될 수 있습니다.

DZ5DP-3-10B의 구조
