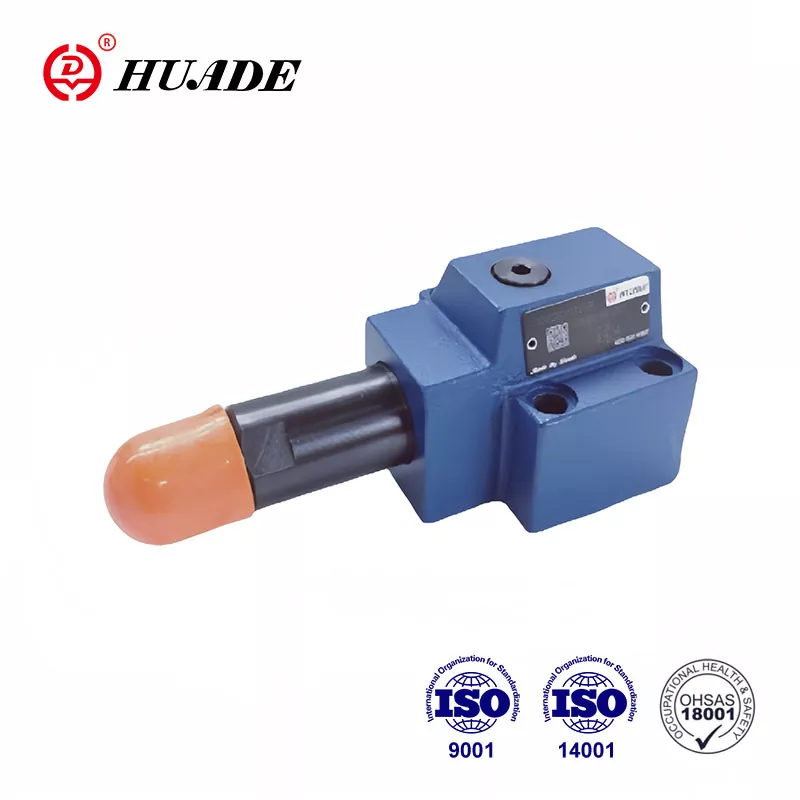

압력 시퀀스 밸브 타입 DZ 10 DP는 직동형 압력 시퀀스 밸브입니다. 이는 두 번째 시스템의 압력 의존적 시퀀싱에 사용됩니다. 높은 품질과 저렴한 가격으로 중국 및 해외에서 널리 판매되고 있습니다. Huade® 압력 시퀀스 밸브는 유압 산업의 국제 표준을 완벽하게 준수합니다. 고급 Rexroth 기술을 도입함으로써 Huade® 유압 밸브는 성능 면에서 Rexroth와 호환됩니다.
|
기술 데이터 |
|
|
입구 압력, 포트 P, B(X) (MPa) |
최대 31.5 |
|
출구 압력, 포트 A(MPa) |
21.0까지 |
|
배압, 포트 T(MPa) |
16.0까지 |
|
최대허용유량(L/min) |
80까지 |
|
유체 |
미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용) |
|
점도 범위(mm ²/s) |
10~800 |
|
사용유체온도범위(℃) |
-30 ~ +80 |
|
유동적인 청결도(음) |
유체 청결도 NAS 1638 클래스 9에 따른 유체의 최대 허용 오염 정도 |
|
최대유량(L/min) |
최대 80 |
특징:
▶ 서브플레이트 장착용
▶ 4가지 압력 등급
▶ 4가지 조정 요소:
. 회전식 손잡이
. 육각형 및 보호 캡이 있는 슬리브
. 눈금이 있는 잠금식 회전 손잡이
. 눈금이 있는 회전식 손잡이
▶ 압력계 연결 있음
▶ 체크밸브, 옵션
▶ DIN 24 340, 형식 D, ISO 5781 및 CETOP - RP 121H에 따른 장착 패턴
애플리케이션:
이 압력 시퀀스 밸브 DZ 10 DP는 리프팅 및 운송 기계, 건설 기계, 산업용 차량, 공작 기계, 선박, 야금 및 기타 장비의 유압 시스템에 널리 사용될 수 있습니다.
시퀀스 압력은 조정 요소(1)를 통해 설정됩니다.
압축 스프링(2)은 제어 스풀(3)을 시작 위치에 유지하고 밸브는 닫힙니다. 포트 A의 압력은 제어 라인(4)을 통해 압축 스프링(2) 반대쪽 제어 스풀(3)의 피스톤 영역에 존재합니다. 압력이 압축 스프링(2)에 설정된 값에 도달하면 제어 스풀(3)이 이동하여 A에서 B로의 연결이 열립니다. 포트 B에 연결된 시스템은 채널 A의 압력이 떨어지지 않고 순서가 지정됩니다.
제어 신호는 포트 A의 제어 라인(4)을 통해 얻거나 연결 X를 통해 외부적으로 얻습니다.
밸브 용도에 따라 누출된 드레인 오일이 연결 Y를 통해 외부로 전달되거나 B를 통해 내부로 전달될 수 있습니다.
DZ 10 DP 1 -40B의 구조
DZ 10 DP-10B의 상징
