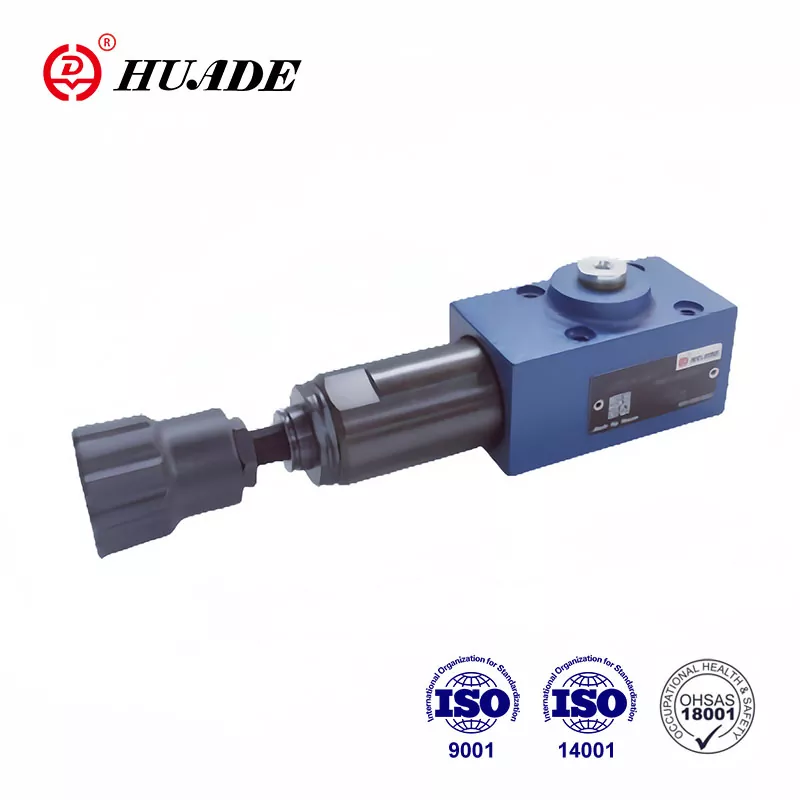

밸브 타입 DZ 6 DP는 직동식 압력 시퀀스 밸브입니다. Rexroth와의 두 가지 장기 및 심층 협력을 통해 Huade® 유압 밸브는 성능 면에서 Rexroth와 일치할 수 있습니다. 이 압력 시퀀스 밸브는 리프팅 및 운송 기계, 건설 기계, 산업용 차량, 공작 기계, 선박, 야금 및 기타 장비의 유압 시스템에 널리 사용될 수 있습니다.
|
기술 데이터 |
|
|
입구 압력, 포트 P, B(X) (MPa) |
최대 31.5 |
|
출구 압력, 포트 A(MPa) |
to 21.0 |
|
배압, 포트 T(MPa) |
16.0까지 |
|
최대허용유량(L/min) |
60까지 |
|
유체 |
미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용) |
|
점도 범위(mm ²/s) |
10~800 |
|
사용유체온도범위(℃) |
-30 ~ +80 |
|
유동적인 청결도(음) |
유체 청결도 NAS 1638 클래스 9에 따른 유체의 최대 허용 오염 정도 |
|
최대유량(L/min) |
최대 60 |
특징:
▶ 서브플레이트 장착용
▶ 5가지 압력 단계
▶ 4개의 조정 요소:
. 회전식 손잡이
. 육각형 및 보호 캡이 있는 머리 나사,
눈금이 있는 잠금식 회전 손잡이
눈금이 있는 회전식 손잡이
▶ 체크밸브,옵션
▶ DIN 24 340, 형식 A, ISO 4401 및 CETOP - RP 121H에 따른 설치 패턴
애플리케이션:
압력 시퀀스 밸브 DZ 6 DP는 두 번째 시스템의 압력 의존 연결에 사용됩니다.
시퀀스 압력은 조정 요소(4)를 통해 설정됩니다.
스프링(3)은 제어 스풀(2)을 중립 위치에 유지하고 밸브는 차단됩니다. 채널 P의 압력은 제어 라인(6)을 통해 스프링(3) 반대쪽 제어 스풀(2)의 스풀 표면에 존재합니다.
채널 P의 압력이 스프링(3)의 설정 값에 도달하면 제어 스풀(2)이 왼쪽으로 이동하고 P에서 A로의 연결이 열립니다. 채널 A의 시스템은 채널 P의 압력 감소 없이 연결됩니다.
제어 신호는 채널 P의 제어 라인(6)을 통해 내부적으로 발생하거나 포트 B(X)를 통해 외부적으로 발생합니다.
밸브 사용에 따라 누출 오일 배출은 포트 T(Y)를 통해 외부적으로 이루어지거나 A를 통해 내부적으로 이루어집니다.
DZ 6 DP 1 -50B의 구조
DZ 6 DP-10B의 상징
