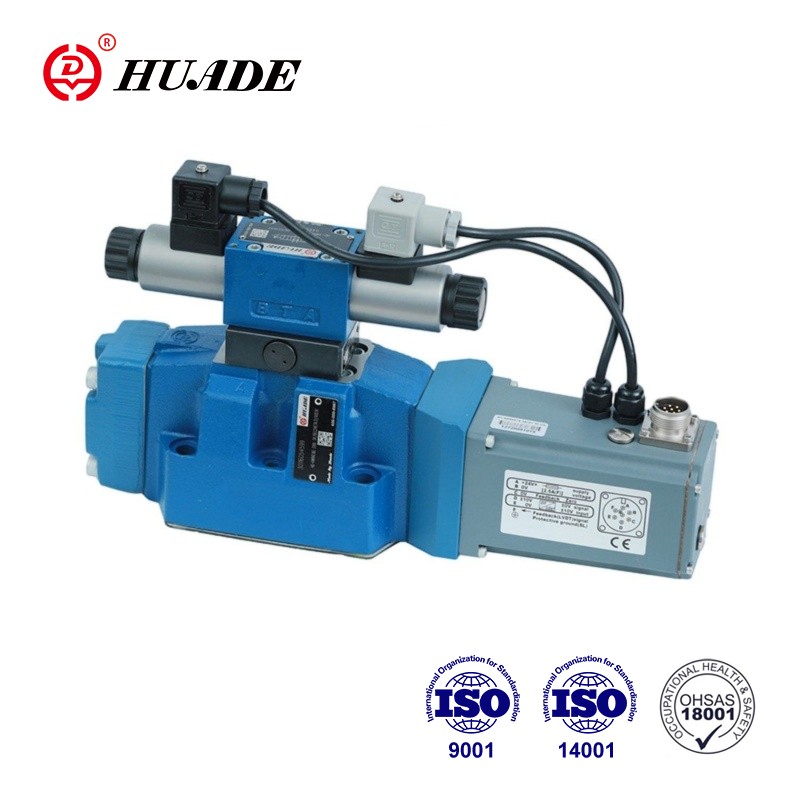

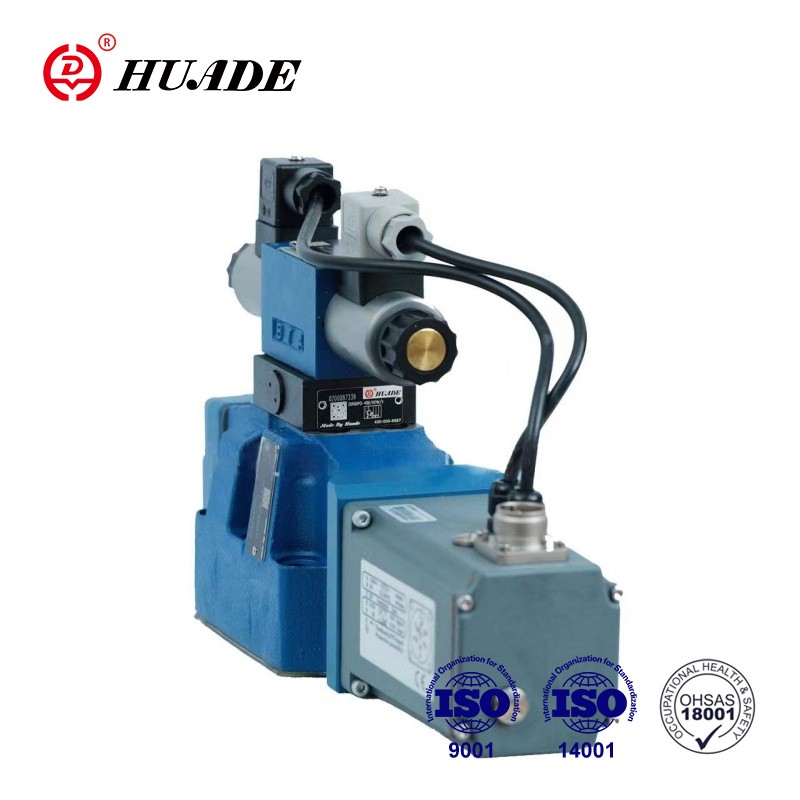

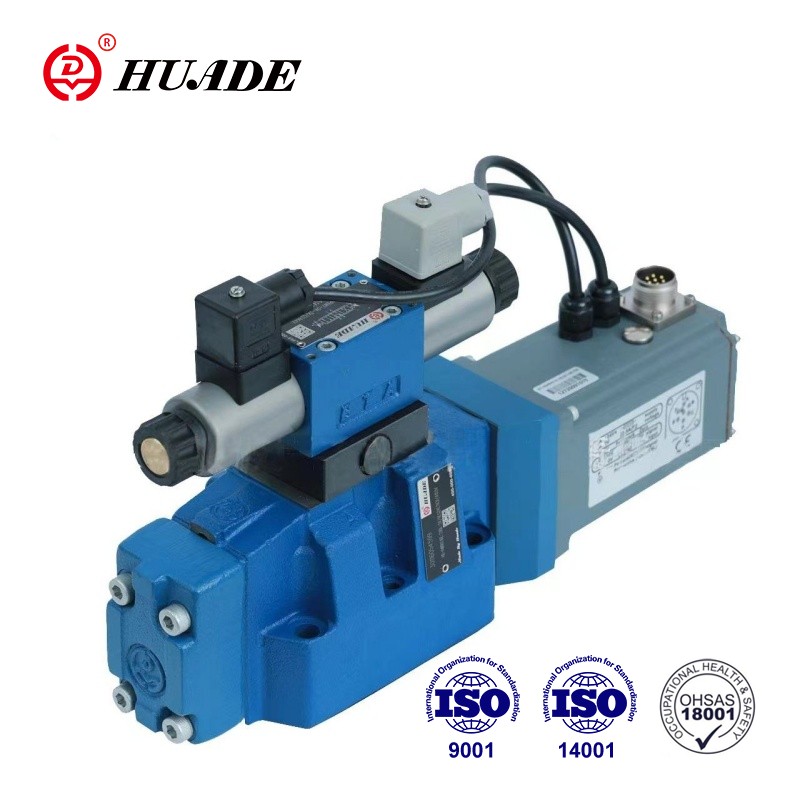

타입 4WRTE의 비례 밸브는 전기 위치 피드백, OBE (Integrated Electronics) 및 선택적 스풀 위치 모니터링을 갖춘 파일럿 작동 방향 제어 밸브입니다. 비례 밸브 WRTE-4X의 높은 정밀도, 빠른 응답 및 안정적인 제어는 많은 산업 시스템에서 핵심 구성 요소가됩니다.
| 일반적인 | ||||||
| 크기 () | 10 | 16 | 25 | 27 | 32 | 35 |
| 체중 (kg) | 8.7 | 11.2 | 16.8 | 17 | 31.5 | 34 |
| 설치 위치 및 시운전 정보 | 바람직하게는 수평 | |||||
| 주변 온도 범위 (° C) | -20 ..+50 | |||||
| 최대 저장 시간 (년) | 1 *(저장 조건이 관찰되는 경우; 운영 지침 07600-B 참조) | |||||
| EN ISO 13849 년에 따른 MTTF 값 | 150 (자세한 내용은 데이터 시트 08012 참조) | |||||
| DIN EN 60068-2-6에 따른 사인 테스트 | 10 .. 2000 Hz /최대 10 g /10 사이클 /3 축 | |||||
| 60068-2-64의 DIN에 대한 소음 테스트 | 20 ... 2000 Hz/10 gs/30 g 피크/30 분. /3 축 | |||||
| DIN EN 60068-27에 따른 운송 충격 | 15 g /11 ms /3 충격 /3 황소 | |||||
| Din en 60068-2-30에 따르면 습한 열, 순환 | 변형 2 +25 ° C ... +55C, 90% ... 97% 상대 습도, 24 시간 사이클 | |||||
특징:
▶ 신뢰성과 보안을 향상시키기위한 설계
1. 파일럿 제어 밸브에 의한 메인 스테이지의 제어 챔버의 해상 압력 보상
2. 스프링 중심 위치 및/또는 오프셋 위치에서 메인 스테이지의 제어 스풀
3. 스풀 위치 모니터링을 사용하여 분리 적으로
▶ 융통성 - 위치, 속도 및 압력 제어에 적합합니다
▶ 정확한 - 높은 응답 민감도와 작은 히스테리시스
애플리케이션:
비례 방향 밸브 WRTE-4X는 석유 화학, 자동차 제조, 지능형 장비, 발전, 야금 산업 및 기타 산업에서 널리 사용될 수 있습니다.
WRTE-4X 밸브는 기본적으로 3 개의 메인 어셈블리로 구성됩니다.
1. 메인 스테이지 컨트롤 스풀 (2) 및 선택적 스풀 위치 모니터링 (13).
2. 메인 스테이지의 유도 위치 트랜스 듀서 (3)를 갖는 전자 방지 멤브레인 (14)의 통합 전자 제품
3. 제어 스풀/소켓 장치 (5), 유도 위치 트랜스 듀서 (6) 및 메인 스테이지 제어 스풀 (2)의 중심 위치를위한 압력 피드백이있는 필롯 제어 밸브 (4).
에너지 화 된 비례 솔레노이드 (7; 8) 메인 스테이지 제어 스풀 (2)의 중심 위치 (9) 및 압력 피드백으로 인한 메인 스테이지 제어 스풀 (2)의 중심 위치. 파일럿 제어 밸브 (4)를 통한 메인 스테이지 제어 스풀 (2)의 제어 (4) → 조절 된 컨트롤 (4)의 컨트롤 스풀 (4)을 조절하는 방식으로 제어 된 방식으로 제어 된 방식으로 제어 된 방식으로 제어 된 방식으로 제어됩니다. (7; 8). 통합 전자 장치의 명령 및 실제 값의 구성. 포트 P 또는 포트 X 파일럿 오일을 통해 내부적으로 또는 외부에서 탱크를 통해 내부 또는 외부로 반환하는 파일럿 제어 밸브에 대한 필트 오일 공급은 O V의 명령 값으로 메인 스테이지 컨트롤 스풀 (2)을 중심 위치에서 제어합니다.
상징 비례 방향 밸브 WRTE-4X
