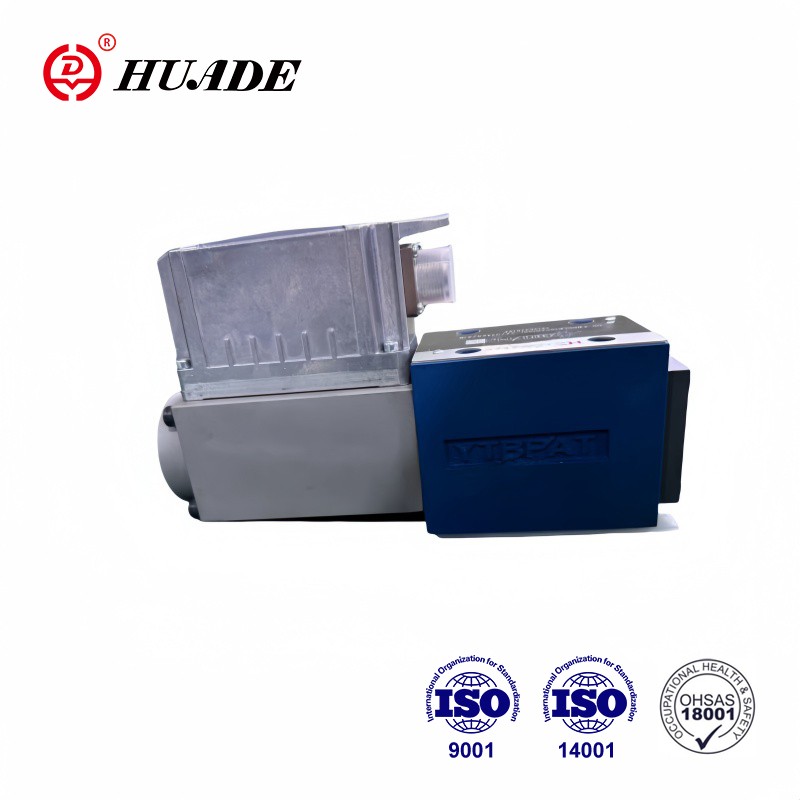

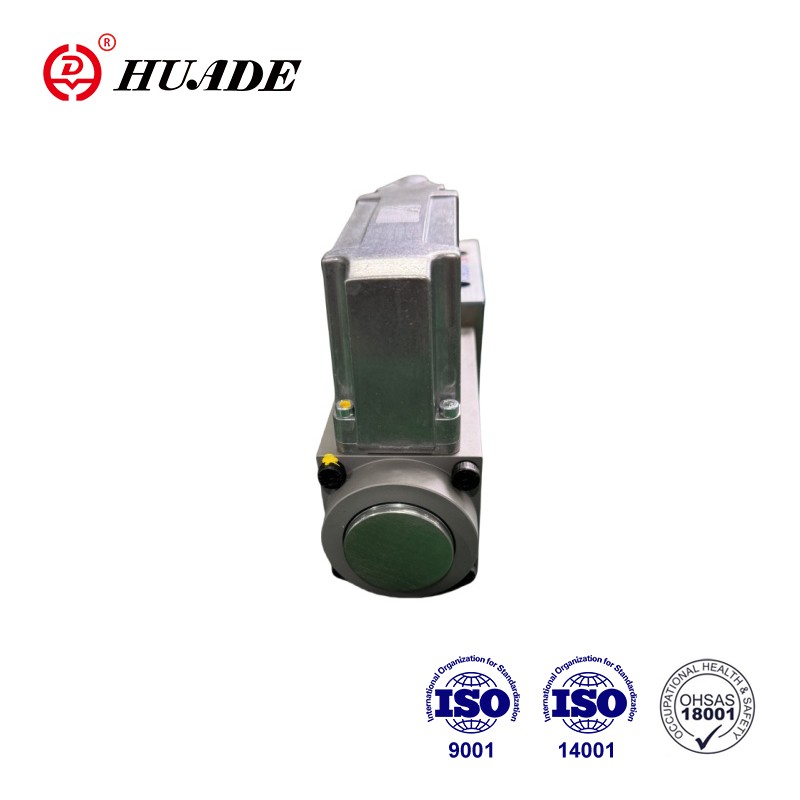

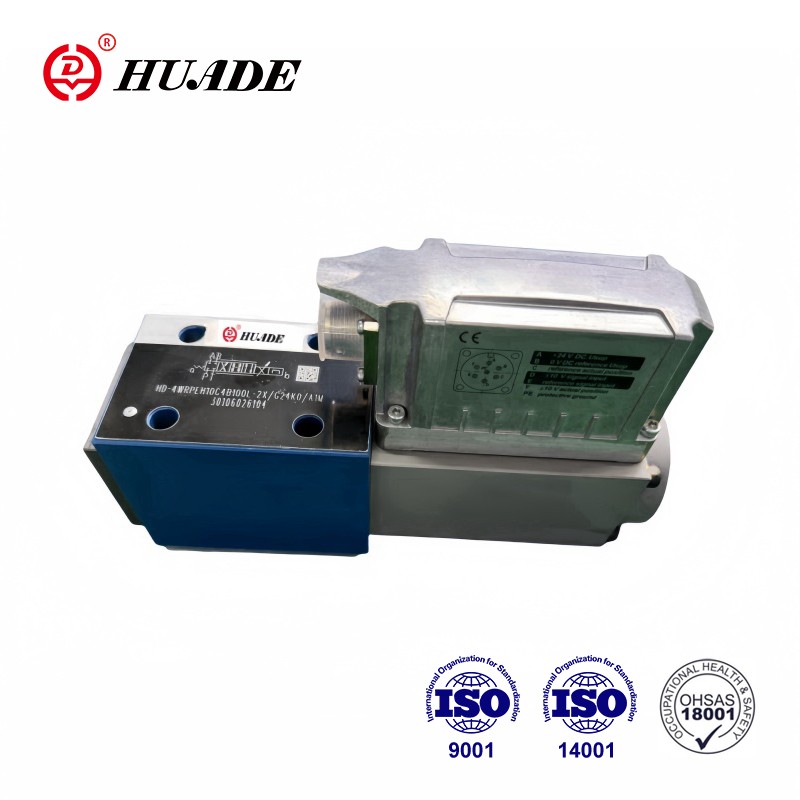

비례 서보 밸브 4WRPEH-2X

이 밸브 4WRPEH-2X는 디지털 축 컨트롤러와 FieldBus 인터페이스가 통합 된 직접 활성 서보 비례 밸브입니다. 크기 6과 크기 10. 4WRPEH-2X는 서브 플레이트가 장착됩니다. 4WRPEH-2X의 통합 된 전자 구성 요소는 지정된 제어 값을 실제 위치 값과 비교합니다. Huade의 비례 서보 밸브는 고성능과 가격이 저렴하여 고객들 사이에서 큰 명성을 얻었습니다.

비례 서보 밸브 4WRPEH-2X의 제품 매개 변수

비례 서보 밸브 4WRPEH-2X의 제품 기능 및 적용

특징:

▶ 서보 품질 관리 피스톤 및 슬리브가있는 직접 제어 콘트로 1 밸브 NG6 및 NG10

▶ 한면 작동, 4/4 실패 안전 위치가 꺼져 있습니다

상태:

-IAC-R (Integrated Digital Axis Control 기능) :

● 볼륨 흐름 제어

● 위치 제어

● 압력 제어

● P/Q 기능

● 해제 위치/압력 및 위치/

전력 규정 :

● NC 기능 (독립형 작동 가능)

-대상 및 실제 값에 대한 Analog 및 디지털 인터페이스

● 4 x 아날로그 센서 (+/- 10 V 또는 4..20 MA) 또는

● 1 x 길이 측정 시스템 (1VSS 또는 SSI) 및 2 개의 아날로그

센서 :

-세트 포인트 사전 설정/실제 값 피드백 아날로그 (전류 또는 전압) 또는 FieldBus를 통해

- 아날로그/디지털 입력/출력 구성 가능

- 옵션 캐 노펜, Modbus, 이더넷/IP, EtherCat 및 Profinet 및 기타 버스 프로토콜은 주류 PLC, 컨트롤러, Orupper Computer Communication과 함께 사용할 수 있습니다.

애플리케이션:

비례 서보 밸브 4WRPEH-2X의 기능은 통합 된 전자 부품이 지정된 제어 값을 실제 위치 값과 비교한다는 것입니다.

비례 방향 밸브 4WRKE-3X의 섹션 및 상징

구조:

밸브는 주로 다음을 포함합니다.

▷ 컨트롤 피스톤 및 서보 품질 슬리브가있는 직접 제어 제어 밸브 (1)

밸브 코어 변위 피드백이있는 비례 전자석 (2)

▷ 아날로그 및 디지털 센서 인터페이스 및 Fieldbus 연결이 장착 된 통합 디지털 축 컨트롤러 (3)

밸브 기능 :

제어 편차의 경우 코일이 활성화됩니다. 코일의 자기력의 변화로 인해. Contro1 밸브 코어는 조정을 위해 스프링에 저항합니다. 밸브 스풀 스트로크 및 현재의 단면적. 명령 신호에 직접 비례합니다. 사전 설정 제어 값이 0이면 전자 요소입니다. 제어 밸브 코어를 조정하여 스프링 힘에 저항하고 중앙 위치로 이동하십시오. 비활성 상태에서 스프링은 밸브 코어를 구동하도록합니다.

실패한 안전 위치에 있습니다.

-모션 축 컨트롤러는 다음 제어 기능을 구현합니다

• 볼륨 흐름 제어

• 위치 제어

• 압력/힘 제어

• 방출 위치/압력 및 위치/힘 제어

- 명령 값은 아날로그 인터페이스 (x1)를 통해 입력하거나 버스 인터페이스 x4를 통해 입력 할 수 있습니다.

-실제 값은 아날로그 인터페이스 (x1)를 통해 읽거나 버스 인터페이스 X4를 통해 얻을 수 있습니다.

- 제어 매개 변수는 버스를 통해 설정할 수 있습니다

-결합 진단

통합 된 전자 부품은 다음 오류 조건에서 제어를 가능하게하고 코일은 전원을 잃고 제어 밸브 코어는 실패 안전 위치로 돌아갑니다.

• 정전

• 밸브 코어 변위 센서 개방 회로 결함

• 커뮤니케이션 실패

• 4-20MA 명령 신호 개방 회로 결함

• 외부 변위 센서 오작동

• 외부 변위 센서 오작동
