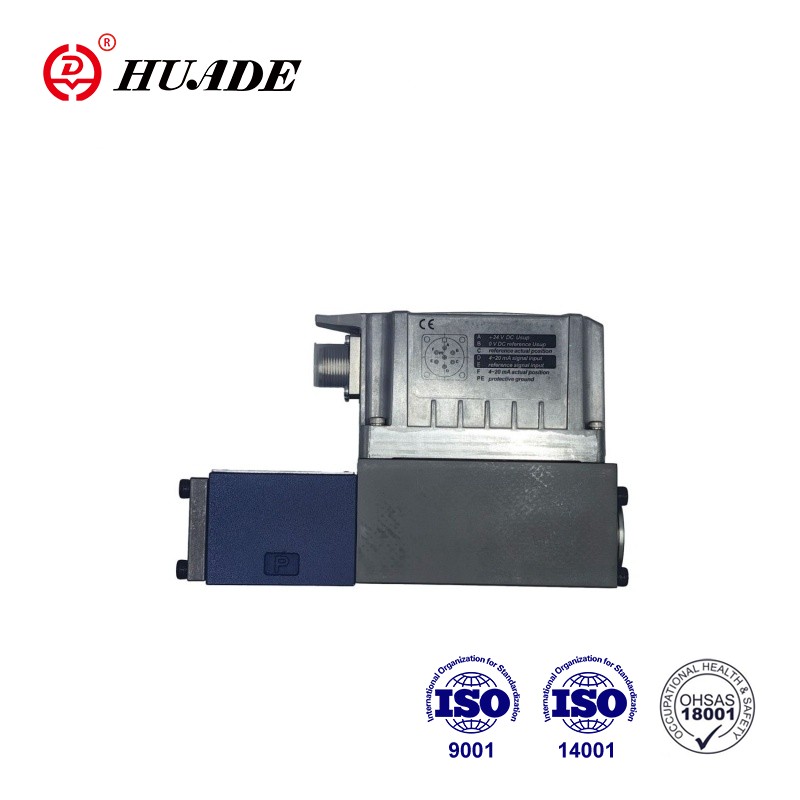

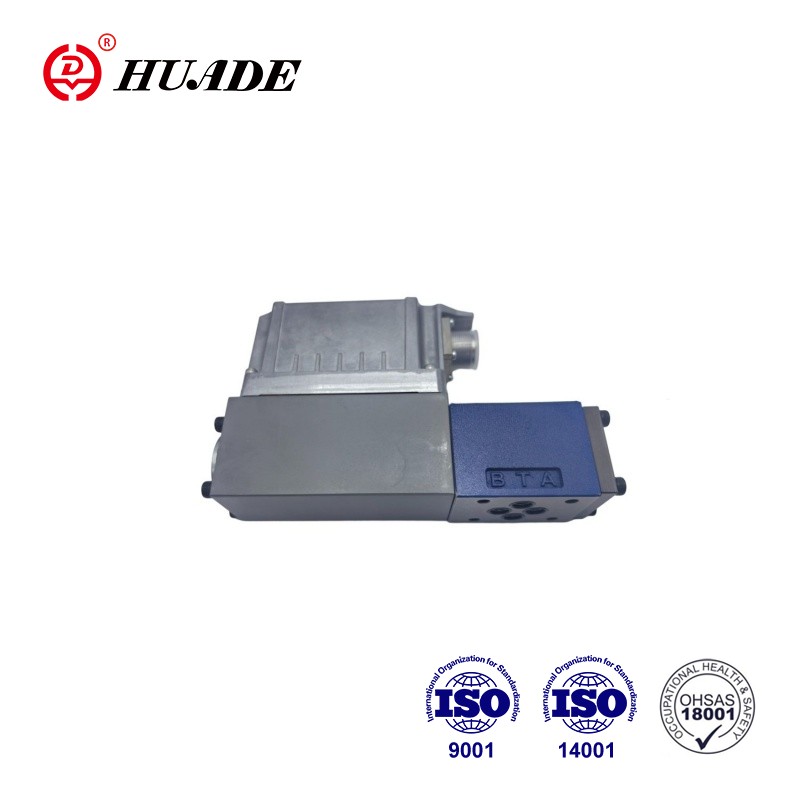

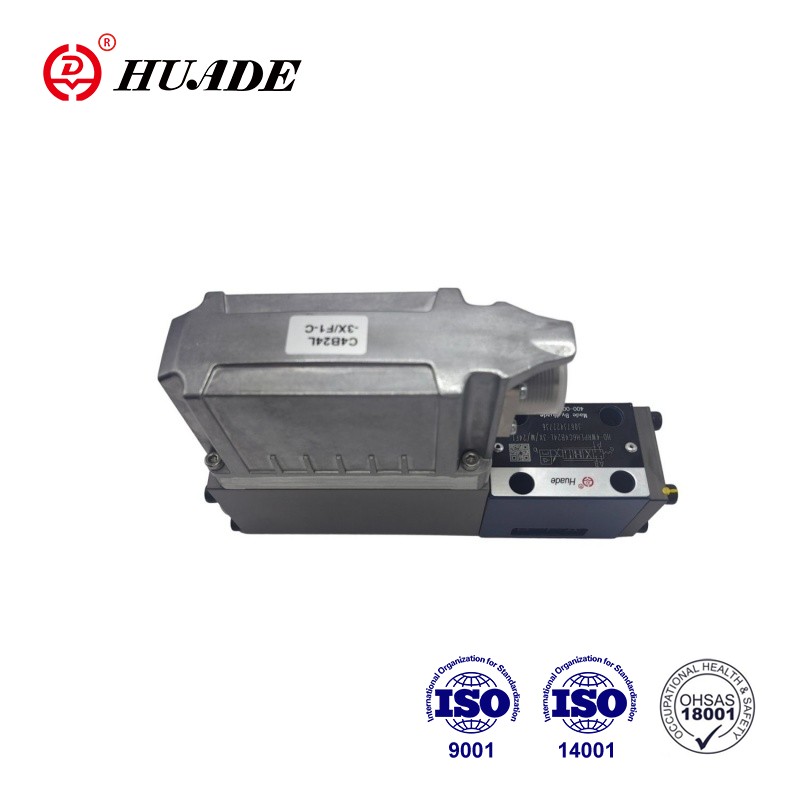

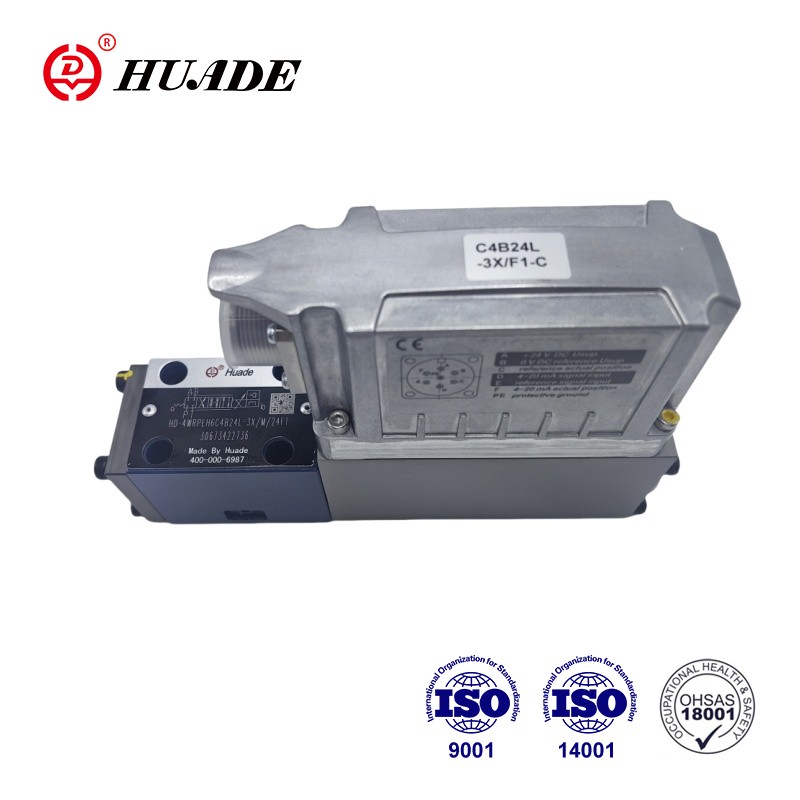

유형 4WRPEH 6-3X의 밸브는 전기 위치 피드백 및 통합 전자 장치(OBE)를 갖춘 직접 작동식 방향 제어 밸브입니다. 비례 방향 서보 밸브 4WRPEH 6-3X는 비례 기술과 서보 기술이 결합된 고정밀 제어 밸브입니다. 4WRPEH 6-3X는 다양한 공정 흐름과 장비 작동을 제어하기 위해 석유, 화학, 야금 및 기타 산업의 유압 시스템과 같은 다양한 공정 흐름과 장비 작동에 널리 사용됩니다.
| 기술 데이터 | ||
| 일반적인 | ||
| 연결 유형 | 서브플레이트 장착 | |
| 포팅 패턴 | ISO 4401-03-02-0-05 | |
| 체중(kg) | 2.9 | |
| 설치 위치 | 어느 | |
| 주변 온도 범위(°C) | –20 ~ +60 | |
| 운송온도(°C) | –30 ~ +80 | |
| 최대 보관 기간(년) | 1 | |
| 최대 상대 습도(결로 없음)(%) | 95 | |
| EN 60529에 따른 보호 등급 | IP65(적합하고 올바르게 장착된 결합 커넥터를 사용하는 경우) | |
| 최대 표면 온도(°C) | 150 | |
| EN ISO 13849에 따른 MTTFD 값(년) | 150(자세한 내용은 데이터 시트 08012 참조) | |
| DIN EN 60068-2-6에 따른 테스트 | ▶ 댐핑 플레이트 없음 | 10 ... 2000Hz / 최대 10g / 10사이클 / 3축 |
| ▶ 댐핑 플레이트 포함 1) | 10 ... 2000Hz / 최대 10g / 10사이클 / 3축 | |
| DIN EN 60068-2-64에 따른 소음 테스트 | ▶댐핑 플레이트 없음 | 20 ~ 2000Hz / 10gRMS / 30g 피크 / 30분 / 3축 |
| ▶ 댐핑 플레이트 포함 1) | 20 ... 2000Hz / 10gRMS / 30g 피크 / 24시간 / 3축 | |
| DIN EN 60068-2-27에 따른 운송 충격 | ▶ 댐핑 플레이트 없음 | 15g / 11ms / 3회 충격 / 3축 |
| ▶ 댐핑 플레이트 포함 1) | 15g / 11ms / 3회 충격 / 3축 | |
| DIN EN 60068-2-27에 따른 충격 | ▶ 댐핑 플레이트 포함 1) | 35g / 6ms / 1000회 충격 / 3축 |
| 적합성 | ▶ EMC 지침 2014/30/EU에 따른 CE, 다음에 따라 테스트됨 | EN 61000-6-2 및 EN 61000-6-3 |
| ▶ RoHS 지침 | 2011/65/EU | |
| 유압 | ||||||
| 최대 작동 압력 | ▶ 포트 A, B, P(bar) | 350 | ||||
| ▶ 포트 T(bar) | 250 | |||||
| 유압유 | 7페이지의 표를 참조하세요. | |||||
| 점도 범위 | ▶ 권장(mm2/s) | 20 ~ 100 | ||||
| ▶ 최대 허용 (mm2/s) | 10 ~ 800 | |||||
| 작동유 온도 범위(통과)(°C) | -20 ~ +70 | |||||
| 작동유의 최대 허용 오염 정도. ISO 4406 (c)에 따른 청정도 등급 | 2013년 18월 16일 수업 3) | |||||
| 정격 유량(Δp = 제어 엣지당 35bar) 4) (L/min) | 4 | 12 | 15 | 24/25 | 40 | |
| 안전 장치 전환과 관련된 사용 제한(Δp)(값은 합산된 에지에 적용됨) | ▶ 기호 C3, C5, C(bar) | 350 | 350 | 350 | 350 | 160 |
| ▶ 기호 C1, C4(bar) | 350 | 350 | 280 | 250 | 100 | |
특징:
▶신뢰성 - 입증된 견고한 디자인
▶안전 - 스위치가 꺼진 상태에서 제어 스풀의 안전 위치
▶에너지 효율성 - 파일럿 오일 수요 없음
▶고품질 - 서보 품질의 제어 스풀 및 슬리브
▶유연성 - 위치, 속도, 압력 제어에 적합
▶정밀함 - 높은 응답 감도 및 작은 히스테리시스
▶IO-Link 인터페이스, 옵션. EN 13849-1에 따라 최대 카테고리 3, PL d의 차단 요소로 IO-Link가 있는 밸브를 사용합니다.
애플리케이션:
비례 방향 서보 밸브 4WRPEH 6-3X는 산업 자동화, 풍력 터빈, 공작 기계 제어, 엔지니어링 기계, 항공 우주, 조선 및 해양 엔지니어링 분야에서 널리 사용됩니다.
설정
HD-4WRPEH 고응답 밸브는 주로 다음으로 구성됩니다.
▶ 서보 품질의 제어 스풀과 슬리브가 있는 밸브 하우징(1)
▶ 위치 변환기(2)로 솔레노이드 제어
(선택적으로 전자 보호 멤브레인(5) 포함)
▶ 아날로그 또는 IO-Link 인터페이스(4)가 있는 온보드 전자장치(OBE)(3)(옵션으로 댐핑 포함)
플레이트(6))
기능
통합 전자 장치(OBE)는 지정된 명령 값을 위치 실제 값과 비교합니다. 제어 편차가 있는 경우 스트로크 솔레노이드가 활성화됩니다. 변경된 솔레노이드 힘으로 인해 제어 스풀이 스프링에 대해 조정됩니다. 스트로크/제어 스풀 단면은 명령값에 비례하여 제어됩니다. 명령값 사전 설정이 0인 경우 전자 장치는 스프링에 대해 제어 스풀을 중앙 위치로 조정합니다. 비활성화된 상태에서 스프링은 최대로 장력이 풀리고 밸브는 안전 장치 위치에 있습니다.
안전 기능(IO-Link 차단)
IO-Link 마스터(클래스 B-포트), 핀 2 및 5에서 공급 전압을 차단함으로써 IO-Link 밸브를 안전하게 끌 수 있습니다. 공급 전압이 차단된 후 밸브의 제어 스풀은 오류 방지 위치로 설정됩니다. 안전 차단을 위한 유압 전제조건도 보장하려면 제어 스풀/슬리브의 중첩도 고려해야 합니다.
기호 C3, C5, C4 및 C1에 의해 충분한 중첩이 보장됩니다.
안전 차단은 IO-Link 밸브의 일부가 아니며 기계의 안전한 설계를 위해 고려해야 합니다.
솔레노이드 차단 제어
다음과 같은 오류가 발생할 경우 통합 전자 장치(OBE)에 의해 제어 솔레노이드의 전원이 차단되고 제어 스풀이 오류 방지 위치로 설정됩니다.
▶ 최소공급전압 이하로 떨어지는 경우
▶ 인터페이스 "F1"에서만:
– 최소 전류 명령값인 2mA 미만으로 떨어지는 경우(명령값 라인(전류 루프)의 케이블 파손 포함)
▶ 인터페이스 "L1"에서만:
– 비활성, 통신 중단 활성화(워치독)
– 내부 IO-Link 오류가 발생한 경우
▶ 인터페이스 "C6"에만 해당:
– 추가적으로, 비활성 릴리스
댐핑 플레이트 "D"
댐핑 플레이트는 온보드 전자 장치의 가속 진폭을 줄입니다(주파수 >300Hz).
알아채다:
주로 저주파 여기가 있는 애플리케이션에는 댐핑 플레이트를 사용하지 않는 것이 좋습니다.
전자 보호막 "-967"
통합 전자 장치(OBE) 하우징 내 응축수 형성을 방지하기 위해 전자 장치 보호 멤브레인(5)을 사용할 수 있습니다.
주변 공기 습도가 높고 주기적 온도 변화가 심한 산업 표준 조건 밖에서 사용하는 것이 좋습니다(예: 실외).
상징 비례 방향 서보 밸브 4WRPEH 6-3X
