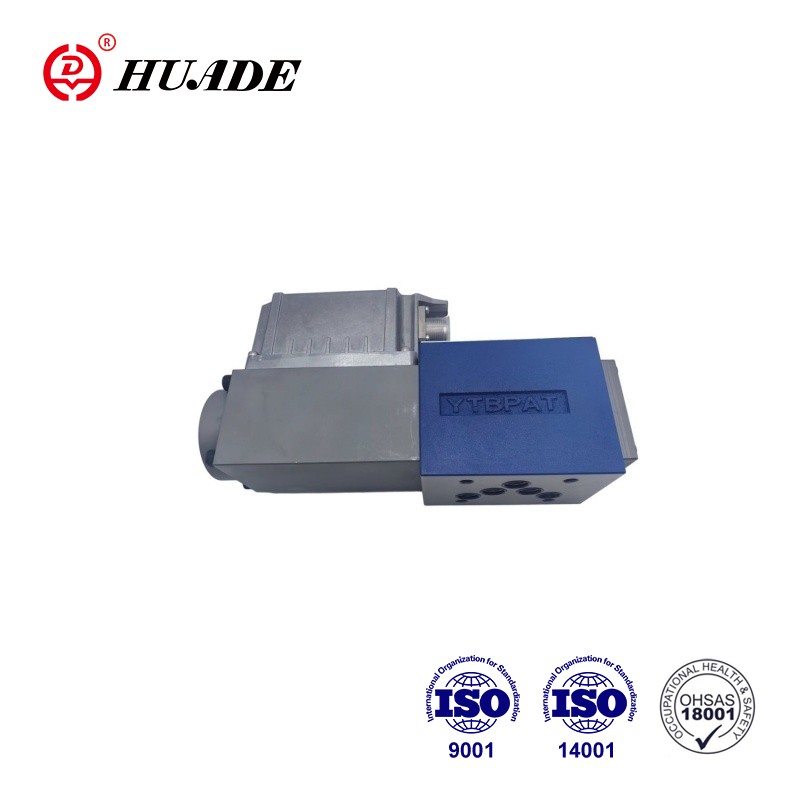

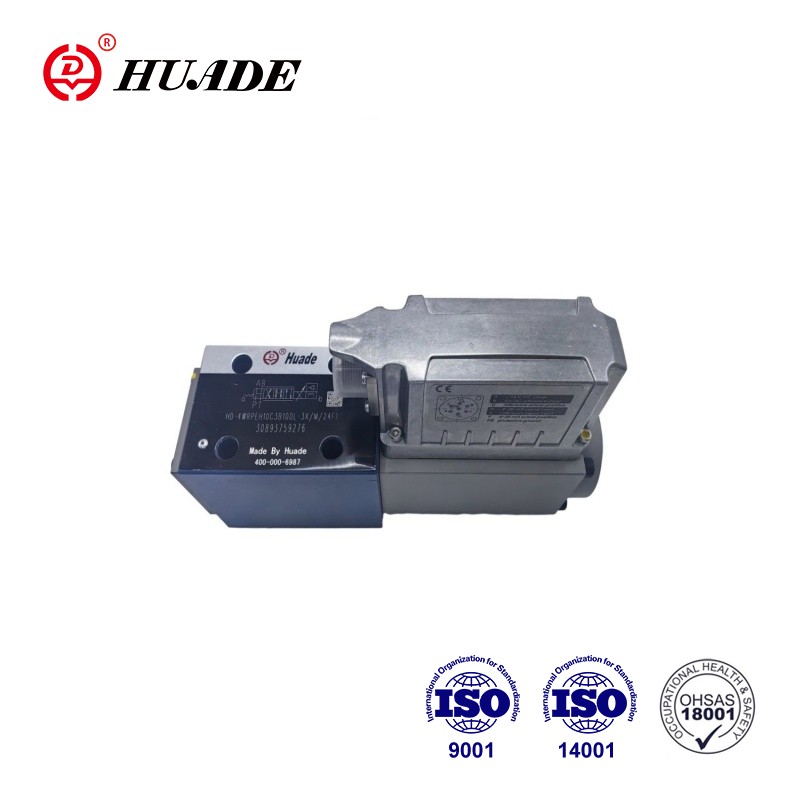

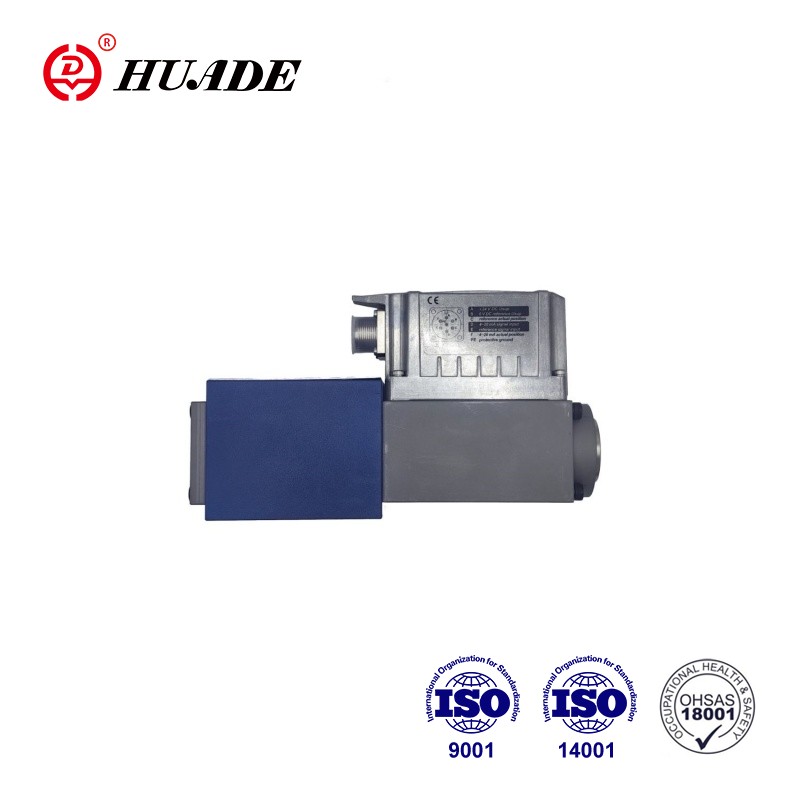

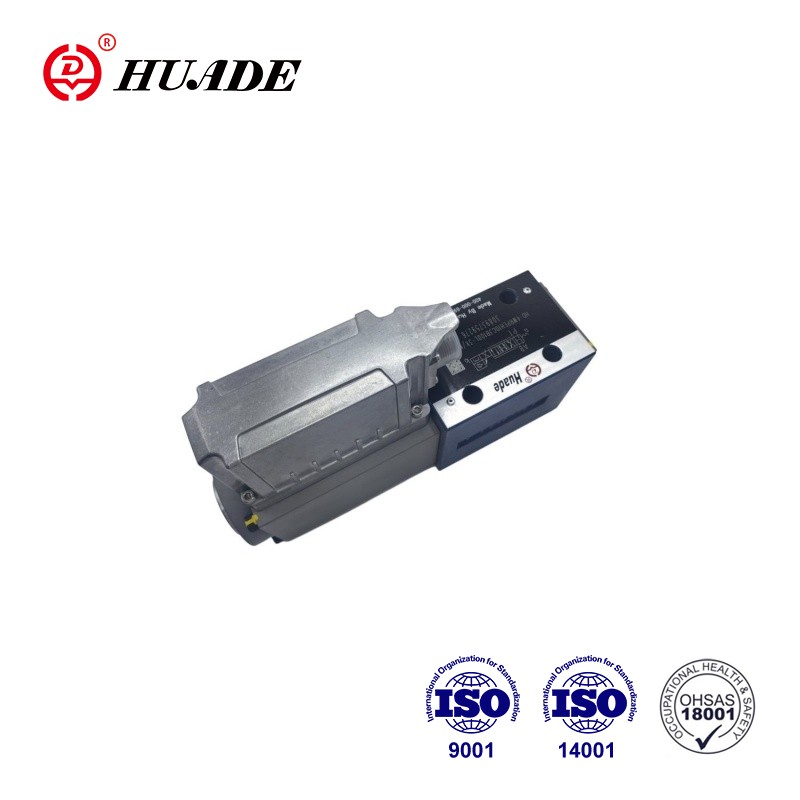

4WRPEH 10-3X 밸브는 전기 위치 피드백 및 통합 전자 제품 (OBE)을 갖춘 직접적인 방향 제어 밸브입니다. 4WRPEH 10-3X는 응답 정확도가 높은 서브 플레이트 장착 밸브이며 고정식 위치, 속도 및 압력 제어에 적합합니다. 직접 활동 서보 비례 밸브의 작동 원리는 다음과 같이 요약 될 수 있습니다. 밸브 코어는 유체 흐름 및 압력의 정확한 제어를 달성하기 위해 전자기력에 의해 직접 구동됩니다.
| 기술 데이터 | ||
| 일반적인 | ||
| 연결 유형 | 서브 플레이트 장착 | |
| 포팅 패턴 | ISO 4401-05-04-0-05 | |
| 체중 (kg) | 7.1 | |
| 설치 위치 | 어느 | |
| 주변 온도 범위 (° C) | –20… +60 | |
| 운송 온도 (° C) | –30… +80 | |
| 최대 저장 시간 (년) | 1 | |
| 최대 상대 습도 (응축 없음) (%) | 95 | |
| EN 60529에 따른 보호 클래스 | IP65 (적합하고 올바르게 장착 된 결합 커넥터가 사용되는 경우) | |
| 최대 표면 온도 (° C) | 150 | |
| EN ISO 13849에 따른 MTTFD 가치 (년) | 150 (자세한 내용은 데이터 시트 08012 참조) | |
| DIN EN 60068-2-6에 따른 사인 테스트 | 10 ... 2000 Hz / 최대 10 g / 10 사이클 / 3 축 | |
| 60068-2-64의 DIN에 대한 소음 테스트 | 20… 2000 Hz / 10 grms / 30 g 피크 / 30 분. / 3 축 | |
| DIN EN 60068-27에 따른 운송 충격 | 15 g / 11 ms / 3 충격 / 3 축 | |
| DIN EN 60068-27에 따른 충격 | 35 g / 6ms / 1000 충격 / 3 축 | |
| 적합성 | ▶ EMC 지침 2014/30/EU에 따른 CE, | 및 61000-6-2 및 61000-6-3 |
| ▶ ROHS 지침 | 2011/65/EU | |
| 유압 | |||
| 최대 작동 압력 | ▶ 포트 A, B, P (바) | 350 | |
| ▶ 포트 T (바) | 250 | ||
| 유압 유체 | 7 페이지의 표를 참조하십시오 | ||
| 점도 범위 | ▶ 권장 (Mm2/에스) | 20… 100 | |
| ▶ 최대 인정 가능 (mm2/에스) | 10… 800 | ||
| 유압 유체 온도 범위 (흐르는 스루) (° C) | -20… +70 | ||
| 유압 유체의 최대 허용 정도; ISO 4406 (c)에 따른 청결 수업 | 클래스 18/16/13 | ||
| 정격 흐름 (∆p= 제어 가장자리 당 35 바) (L/Min) | 50 | 100 | |
| 사용 제한 (∆P) FailSafe 로의 전환과 관련하여 (값은 가장자리에 가장자리에 적용됨) | ▶ 기호 C3, C5, C (BAR) | 350 | 140 |
| ▶ 기호 C1, C4 (바) | 250 | 100 | |
특징:
▶ 신뢰할 수있는 - 입증되고 강력한 디자인
▶ 안전-스위치 오프 조건에서 제어 스풀의 실패 안전 위치
▶ 에너지 효과 - 파일럿 오일 수요 없음
▶ 고품질 - 서보 품질의 제어 스풀 및 슬리브
▶ 융통성 - 위치, 속도 및 압력 제어에 적합합니다
▶ 정확한 - 높은 응답 민감도와 작은 히스테리시스
▶ IO- 링크 인터페이스, 선택 사항
▶ IO- 링크 인터페이스, 선택 사항. 밸브 사용
IO-Link as a shut-off element up to category 3,
EN 13849-1에 따른 pl d.
애플리케이션:
비례 방향성 서보 밸브 4WRPEH10-3X는 산업 자동화, 엔지니어링 기계 및 해양 엔지니어링 분야에서 널리 사용됩니다.
설정
HD-4WRPEH 고 대응 밸브는 주로 다음으로 구성됩니다.
▶ 컨트롤 스풀과 서보의 소매가있는 밸브 하우징
품질 (1)
▶ 위치 트랜스 듀서 (2)를 갖는 솔레노이드 제어
(선택적으로 전자 보호막 (6))
▶ 아날로그 또는 IO- 링크 인터페이스 (4)가있는 온보드 전자 장치 (OBE) (3) (선택적으로 댐핑 포함
판 (5))
기능
OBE (Integrated Electronics)는 지정된 명령 값을 위치 실제 값과 비교합니다. 제어 편차의 경우 뇌졸중 솔레노이드가 활성화됩니다. 변화된 솔레노이드 힘으로 인해, 대조군 스풀은 스프링에 대해 조정된다. 스트로크/제어 스풀 단면은 명령 값에 비례하여 제어됩니다. 0의 명령 값 사전 설정의 경우, 전자 장치는 스프링에 대한 제어 스풀을 중앙 위치로 조정합니다. 비활성화 된 조건에서, 스프링은 최대치까지 텐션되지 않으며 밸브는 안전하지 않은 위치에있다.
안전 기능 (IO- 링크 차단)
IO- 링크 마스터 (클래스 B 포트)에서 공급 전압을 끄면 핀 2 및 5를 끄면 IO- 링크 밸브를 안전하게 끄질 수 있습니다. 공급 전압이 차단 된 후, 밸브의 제어 스풀은 안전한 안전 위치로 설정됩니다.
안전 차단을위한 유압식 전제 조건을 보장하려면 제어 스풀/슬리브의 중첩도 고려해야합니다.
기호 C3, C5, C4 및 C1에 의해 충분한 오버랩이 보장됩니다.
안전한 차단은 IO-Link 밸브의 일부가 아니며 기계의 안전한 설계를 고려하여 취해야합니다.
솔레노이드 차단을 제어합니다
다음 오류의 경우, 대조군 솔레노이드는 통합 전자 장치 (OBE)에 의해 에너지가 해제되고 대조군 스풀은 안전하지 않은 위치로 설정된다.
▶ 최소 공급 전압 아래로 떨어집니다
▶ 인터페이스 "F1"에서만 :
- 최소 전류 명령 값 2 MA 아래로 떨어지십시오 (명령 값 라인의 케이블 브레이크 포함 (현재 루프))
▶ 인터페이스 "L1"에서만 :
– Enable inactive, communication interruption
(지키는 개)
-내부 IO- 링크 오류의 경우
▶ 인터페이스 "C6"에서만 :
- 또한 비활성을 해제하십시오
댐핑 플레이트 "D"
The damping plate (5) reduces the acceleration
온보드 전자 장치의 진폭 (주파수> 300 Hz).
알아채다:
댐핑 플레이트 사용은 주로 저주파 여기 <300Hz가있는 응용 분야에 권장되지 않습니다.
전자 보호막 "-967"
- OBE (Integrated Electronics)의 하우징에서 응축수 형성을 방지하기 위해 전자 보호막 (6)을 사용할 수 있습니다.
주변 공기 습도가 높은 산업 표준 조건을 사용하는 것이 좋습니다.
상당한 순환 온도 변화 (예 : 실외).
의 상징 비례 방향성 서보 밸브 4WRPEH 10-3X
