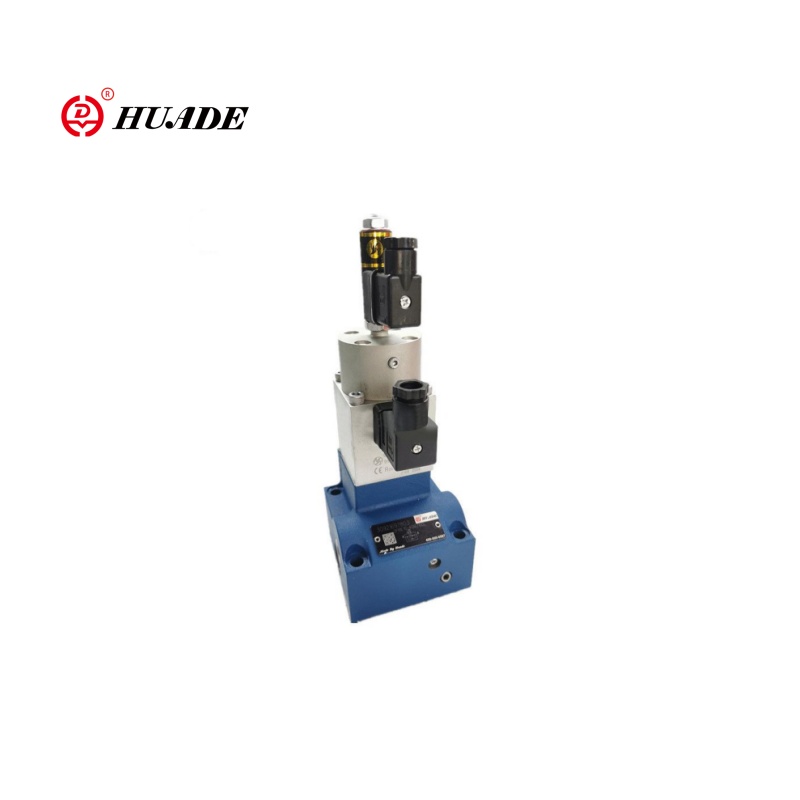

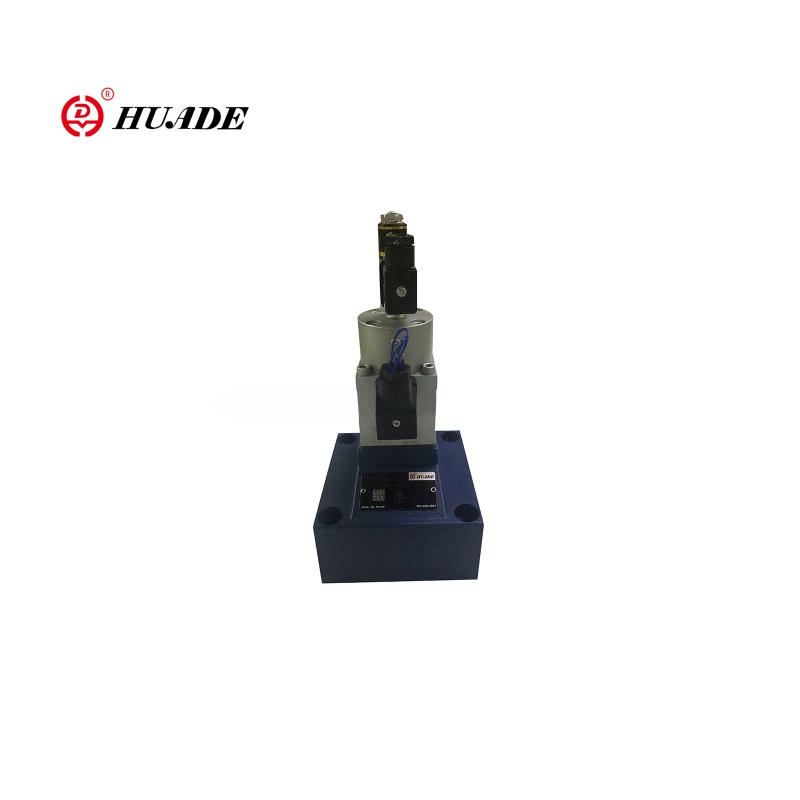

2FRE10 양방향 비례 흐름 제어 밸브는 비례 조절 기능을 갖는 유압 시스템의 유량 제어 밸브입니다. 밸브 2FRE10은 액추에이터 (유압 실린더 또는 모터 등)의 속도를 정확하게 제어 해야하는 시나리오에 적합합니다. 비례 유량 밸브 2FRE10은 전기 신호 (예 : 0 ~ 10V 또는 4 ~ 20MA)를 입력하여 밸브 개구를 연속적으로 조정하여 스티 플레스 유량 변화를 달성합니다. 설치하기 쉽고 시스템 안정성을 향상시키기 위해 다른 압력 밸브 (예 : 압력 보정기)와 함께 사용됩니다.
| 유압 | ||
| 작동 압력 (MPA) | 31.5 | |
| 최소 압력 차동 (MPA) | 크기 10 | 크기 16 |
| 0.3 ~ 0.8 | 0.6 ~ 1 | |
| 압력 유체 | 미네랄 오일 (NBR 씰 용), 인산염 에스테르 (FPM 씰 용) | |
| 점도 범위 (mm2/에스) | 2.8 ~ 380 | |
| 압력 유체 온도 범위 (temperature) | -20 ~ +70 | |
| 히스테리시스 (%) | ＜ ± 1qmax | |
| 반복성 (%) | ＜ 1 Qmax | |
| 샘플 스프레드 (%) | ＜ ± 2 | |
| 설치 | 선택 과목 | |
| 체중 (kg) | 6 | 8.3 |
| 전기 같은 | ||
| 전압 유형 | DC 24V | |
| 솔레노이드의 코일 저항 (ω) | 20 ℃에서의 콜드 값, 최대 따뜻한 값 13.9 | |
| 맥스. 파워 (VA) | 50 | |
| 인덕션 (MH) | 6 ~ 8 | |
| 발진기 주파수 (KHZ) | 2.5 | |
| 단열 IP65의 VT-5010S30 수요 | IP65 | |
▶ 흐름의 압력 보상 제어를위한 압력 보정기가있는 밸브
▶ 비례 솔레노이드를 통한 작동
▶ 대조군 오리피스의 전기 위치 피드백
▶ 위치 트랜스 듀서 코일은 축 방향으로 이동할 수 있습니다.
▶ 밸브 및 전기 증폭기의 최소 샘플 변동 VT 5004 (별도 순서)
애플리케이션:
양방향 비례 흐름 제어 밸브 2FRE10은 산업 유압 시스템 및 엔지니어링 기계에서 널리 사용됩니다. 밸브 2FRE10은 굴삭기, 크레인, 지게차 및 기타 장비에서 유압 실린더 또는 모터의 속도를 조정하여 원활한 움직임과 최적화 된 효율성을 달성합니다.
Type 2fre .. 비례 흐름 제어 밸브에는 2 방향 기능이 있습니다. 그들은 적용된 전기 명령 값으로부터 압력과 온도가 상당 부분 보상되는 흐름을 조절할 수 있습니다.
그것들은 기본적으로 유도 위치 트랜스 듀서 (2), 오리피스 (3), 압력 보정기 (4), 스트로크 리미터 (5) 및 선택적 체크 밸브 (6)를 갖는 비례 솔레노이드로 구성됩니다.
흐름의 설정은 명령 값 전위차계에서 결정됩니다 (0 bis 100 %). 적용된 명령 값은 앰프를 통한 원인과 비례 솔레노이드, 측정 오리피스 조정 (3). 측정 오리피스 (3)의 위치는 위치 변환기에 의해 얻어진다. 명령 값과의 편차는 위치 피드백 제어에 의해 보상됩니다.
압력 보정기 (4)는 측정 오리피스 (3)에서 압력 강하를 일정한 값으로 유지합니다. 따라서 흐름은 압력 보상됩니다.
작은 온도 드리프트는 측정 오리피스의 설계로 인해 달성됩니다. 0 % 명령 값에서 측정 오리피스가 닫힙니다.
위치 변환기에서 전원 손실 또는 케이블 파손의 경우 측정 오리피스가 닫힙니다. 0 % 명령 값에서 점프 무료 시작이 가능합니다. 전기 증폭기 내의 2 개의 경사로를 통해 측정 오리피스의 개구부 및 닫기를 지연시킬 수 있습니다.
체크 밸브를 통해 (6) 자유 흐름이 B에서 A까지 가능합니다.

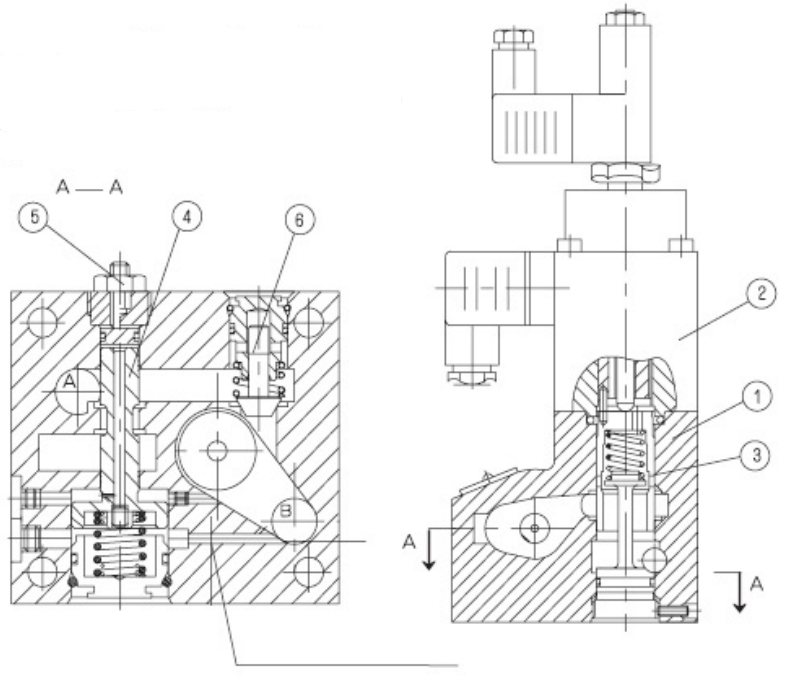

strcture 비례 흐름 제어 밸브 2FRE10

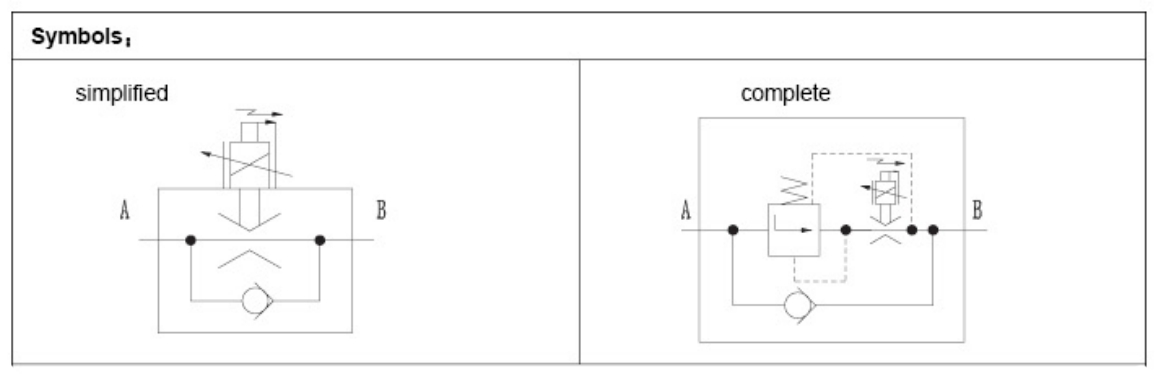

비례 흐름 제어 밸브의 기호 2FRE10
