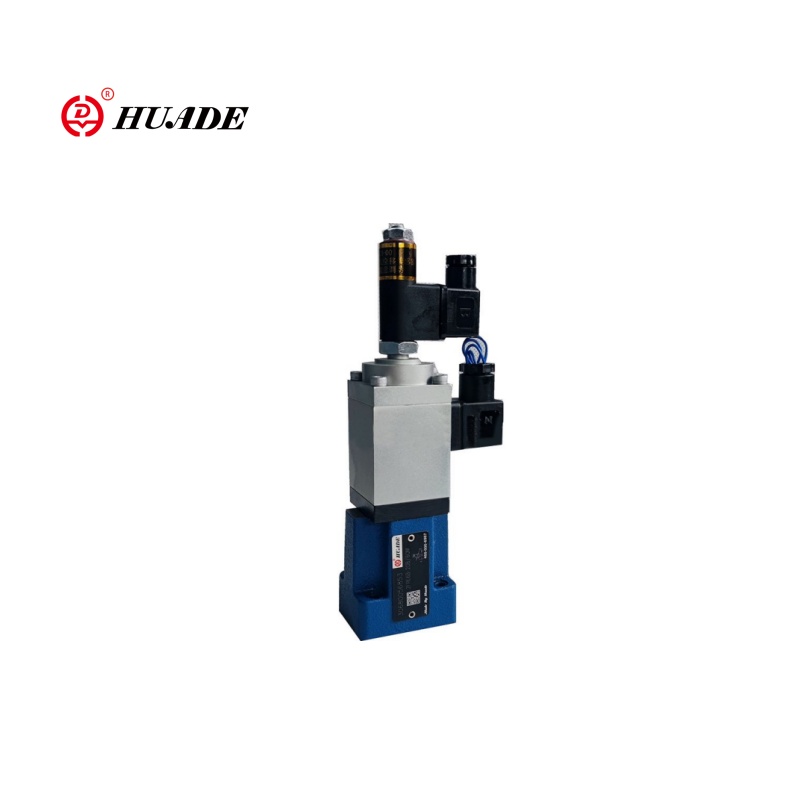

비례 흐름 제어 밸브 2FRE6

비례 흐름 제어 밸브 2FRE6은 정확한 속도 조절을 달성하기 위해 0 ~ 10V / 4 ~ 20MA 신호를 통해 유량을 정중하게 제어합니다. 2FRE6 비례 밸브에는 압력 보상 기능이있어 유량이 부하 압력 변동에 의해 영향을받지 않도록하고 안정적인 유속을 유지할 수 있습니다. 이 2FRE6 밸브는 공간이 제한된 유압 시스템 및 동적 흐름 조절 요구 사항에 적합합니다.

비례 흐름 제어 밸브 2FRE6의 제품 매개 변수

유압
히스테리시스	＜ ± 1%Qmax
반복성	1%qmax
오염 정도 (μm)	≤20
압력 유체	미네랄 오일 (NBR 씰 용), 인산염 에스테르 (FPM 씰 용)
점도 범위 (mm2/에스)	2.8 ~ 380
압력 유체 온도 범위 (temperature)	-20 ~+70
설치	선택 과목
전기 같은
전압 유형	DC
솔레노이드의 코일 저항 (ω)	콜드 값 20 ℃ 5.4, 최대 따뜻한 값 8.2
맥스. 파워 (VA)	50
인덕션 (MH)	6 ~ 8
발진기 주파수 (KHZ)	2.5

제품 기능 및 비례 흐름 제어 밸브의 적용 2FRE6

특징:

▶ 흐름의 압력 보상 제어를위한 압력 보정기가있는 밸브

▶ 비례 솔레노이드를 통한 작동

▶ 대조군 오리피스의 전기 위치 피드백

▶ 위치 트랜스 듀서 코일은 축 방향으로 이동할 수 있습니다.

▶ 정류기 샌드위치 플레이트를 사용하여 양방향으로 흐름 제어가 가능합니다.

애플리케이션:

양방향 비례 흐름 제어 밸브 2FRE6은 산업용 자동화 및 공작 기계, 굴삭기/로더 및 기타 엔지니어링 기계, 야금 및 중장비, 테스트 장비 및 실험실 등에 널리 사용됩니다.

 비례 흐름 제어 밸브의 기능 및 섹션 2FRE6

타입 2FRE ... 비례 흐름 제어 밸브에는 2 방향 기능이 있습니다. 그들은 적용된 전기 명령 값에서 압력과 온도가 보상되는 흐름을 조절할 수 있습니다.

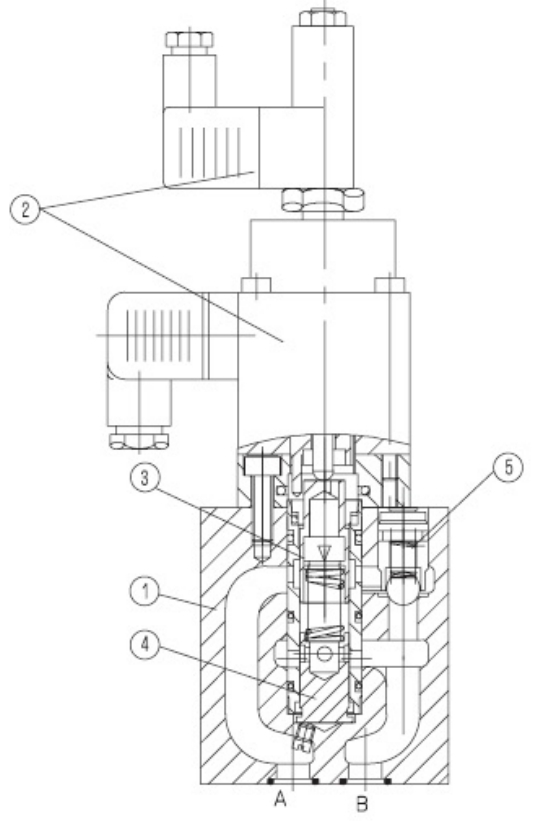

그것들은 기본적으로 유도 위치 트랜스 듀서 (2), 오리피스 (3), 압력 보정기 (4) 및 선택적 체크 밸브 (5)를 갖는 비례 솔레노이드로 구성됩니다.

비례 흐름 제어 밸브 2FRE 6 b

흐름 설정은 명령 값 전위차계에서 결정됩니다 (0 ~ 100 %). 적용된 명령 값은 앰프와 비례 솔레노이드, 측정 오리피스 (3)를 통해 조정됩니다. 측정 오리피스 (3)의 위치는 유도 위치 변환기에 의해 얻어진다. 명령 값과의 편차는 피드백 제어에 의해 보상됩니다.

압력 보정기 (4)는 측정 오리피스 (3)에서 압력 강하를 일정한 값으로 유지합니다. 따라서 흐름은 하중이 보상됩니다.

작은 온도 드리프트는 측정 오리피스의 설계로 인해 달성됩니다.

0 % 명령 값에서 측정 오리피스가 닫힙니다.

위치 변환기에서 전원 손실 또는 케이블 파손의 경우 측정 오리피스가 닫힙니다.

0 % 명령 값에서 점프 무료 시작이 가능합니다. 전기 증폭기 내의 두 개의 경사로를 통해 측정의 개구 및 닫기를 지연시킬 수 있습니다.

구멍.

체크 밸브 (5)를 통해 B에서 A까지의 자유 흐름이 가능합니다.

비례 흐름 제어 밸브 타입 2fre 6 a :

이 밸브의 기능은 원칙적으로 밸브 타입 2fre 6 b와 동일합니다.

측정 오리피스 (3) (명령 값> 0%)이 열릴 때 시작 점프를 억제하려면 포트 P (6)를 통해 압력 보상기 (4)가 닫히는 조항이 있습니다. 포트 A와 압력 보정기 (4) 사이의 내부 연결 (7)이 막혔습니다. 외부 포트 P (6)를 통해, 포트 P의 압력은 방향 밸브 (8)가 압력 보정기 (4)에 작용하기 전의 압력을 통해 스프링 힘 (9)에 대해 폐쇄 위치에서 고정시킨다. 방향 밸브 (8)가 P에서 B로 전환되면 압력 보정기 (4)가 닫힌 위치에서 이동합니다.

조절 위치와 스타트 업 점프를 피할 수 있습니다.

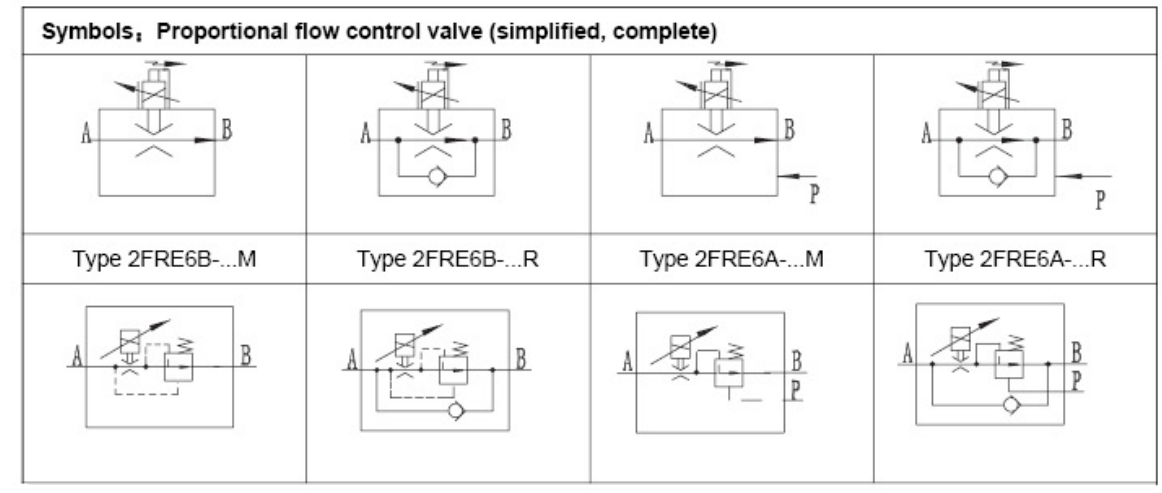

비례 흐름 제어 밸브의 기호 2FRE6
