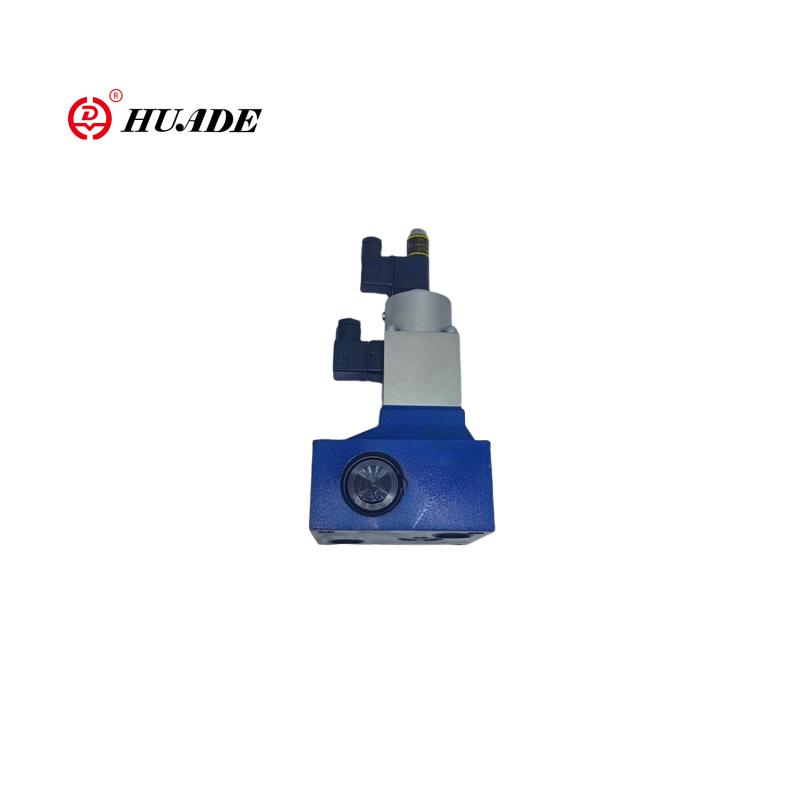

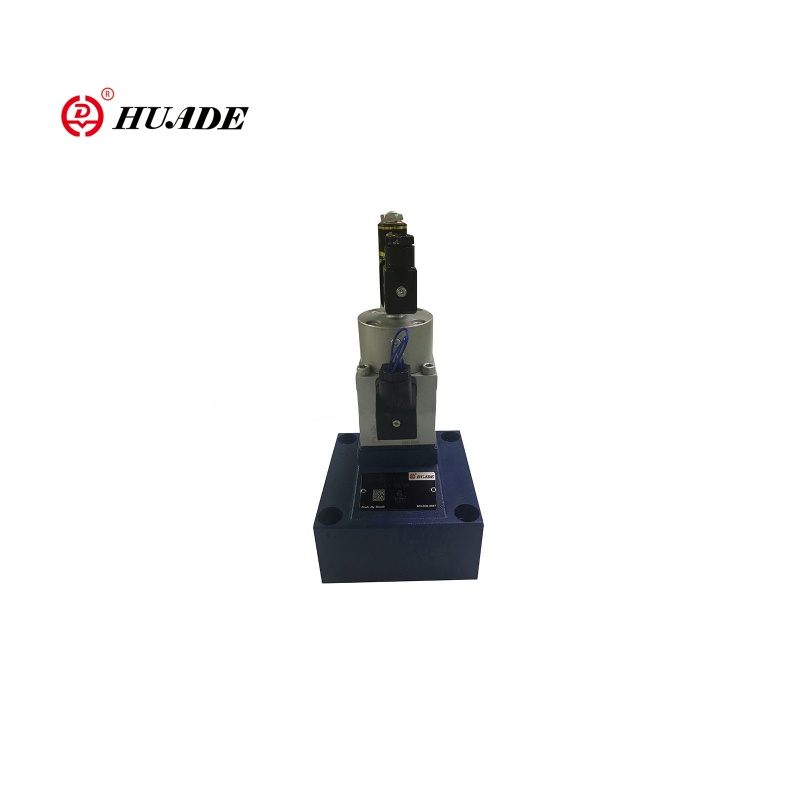

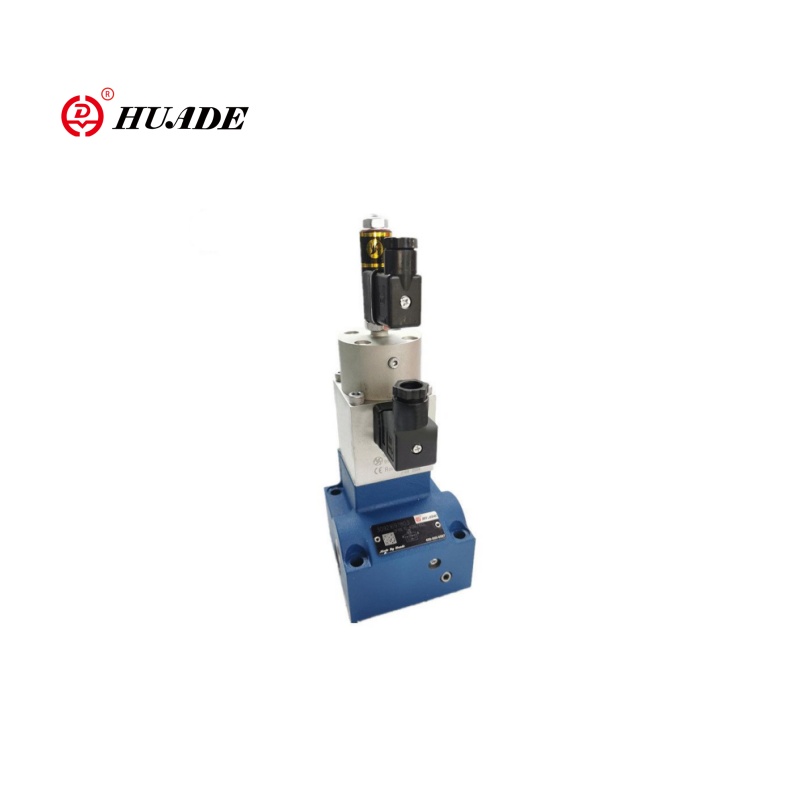

2FRE16 2 방향 비례 흐름 제어 밸브는 고성능 비례 유량 제어 밸브로, 유압 액츄에이터 (실린더 또는 모터)의 속도를 정확하게 조정 해야하는 응용 분야에 적합합니다. 비례 밸브 2FRE10과 비교하여, 밸브 2FRE16은 직경이 클수록 더 높은 유량 범위를 허용합니다. 비례 밸브 2FRE16은 고전력 유압 시스템에 적합합니다.
| 유압 | ||
| 작동 압력 (MPA) | 31.5 | |
| 최소 압력 차동 (MPA) | 크기 10 | 크기 16 |
| 0.3 ~ 0.8 | 0.6 ~ 1 | |
| 압력 유체 | 미네랄 오일 (NBR 씰 용), 인산염 에스테르 (FPM 씰 용) | |
| 점도 범위 (mm2/에스) | 2.8 ~ 380 | |
| 압력 유체 온도 범위 (temperature) | -20 ~ +70 | |
| 히스테리시스 (%) | ＜ ± 1qmax | |
| 반복성 (%) | ＜ 1 Qmax | |
| 샘플 스프레드 (%) | ＜ ± 2 | |
| 설치 | 선택 과목 | |
| 체중 (kg) | 6 | 8.3 |
| 전기 같은 | ||
| 전압 유형 | DC 24V | |
| 솔레노이드의 코일 저항 (ω) | 20 ℃에서의 콜드 값, 최대 따뜻한 값 13.9 | |
| 맥스. 파워 (VA) | 50 | |
| 인덕션 (MH) | 6 ~ 8 | |
| 발진기 주파수 (KHZ) | 2.5 | |
| 단열 IP65의 VT-5010S30 수요 | IP65 | |
▶ 흐름의 압력 보상 제어를위한 압력 보정기가있는 밸브
▶ 비례 솔레노이드를 통한 작동
▶ 대조군 오리피스의 전기 위치 피드백
▶ 위치 트랜스 듀서 코일은 축 방향으로 이동할 수 있습니다.
▶ 밸브 및 전기 증폭기의 최소 샘플 변동 VT 5004 (별도 순서)
애플리케이션:
비례 흐름 제어 밸브 2FRE16은 중공업 유압 시스템, 엔지니어링 기계 및 모바일 유압 장치, 야금 및 광업 장비에 널리 사용됩니다.
일반적인 시스템 예 : 굴삭기 버킷 제어 회로
PLC → 비례 증폭기 → 2FRE16 → 유압 실린더
↑
압력 센서 (폐쇄 루프 피드백)
입력 전기 신호를 조정함으로써, 유압 충격을 피하기 위해 버킷 이동을 부드럽게 가속화/감소 할 수 있습니다.
Type 2fre .. 비례 흐름 제어 밸브에는 2 방향 기능이 있습니다. 그들은 적용된 전기 명령 값으로부터 압력과 온도가 상당 부분 보상되는 흐름을 조절할 수 있습니다.
그것들은 기본적으로 유도 위치 트랜스 듀서 (2), 오리피스 (3), 압력 보정기 (4), 스트로크 리미터 (5) 및 선택적 체크 밸브 (6)를 갖는 비례 솔레노이드로 구성됩니다.
흐름의 설정은 명령 값 전위차계에서 결정됩니다 (0 bis 100 %). 적용된 명령 값은 앰프를 통한 원인과 비례 솔레노이드, 측정 오리피스 조정 (3). 측정 오리피스 (3)의 위치는 위치 변환기에 의해 얻어진다. 명령 값과의 편차는 위치 피드백 제어에 의해 보상됩니다.
압력 보정기 (4)는 측정 오리피스 (3)에서 압력 강하를 일정한 값으로 유지합니다. 따라서 흐름은 압력 보상됩니다.
작은 온도 드리프트는 측정 오리피스의 설계로 인해 달성됩니다. 0 % 명령 값에서 측정 오리피스가 닫힙니다.
위치 변환기에서 전원 손실 또는 케이블 파손의 경우 측정 오리피스가 닫힙니다. 0 % 명령 값에서 점프 무료 시작이 가능합니다. 전기 증폭기 내의 2 개의 경사로를 통해 측정 오리피스의 개구부 및 닫기를 지연시킬 수 있습니다.
체크 밸브를 통해 (6) 자유 흐름이 B에서 A까지 가능합니다.
strcture 비례 흐름 제어 밸브 2FRE16
비례 흐름 제어 밸브의 기호 2FRE16
