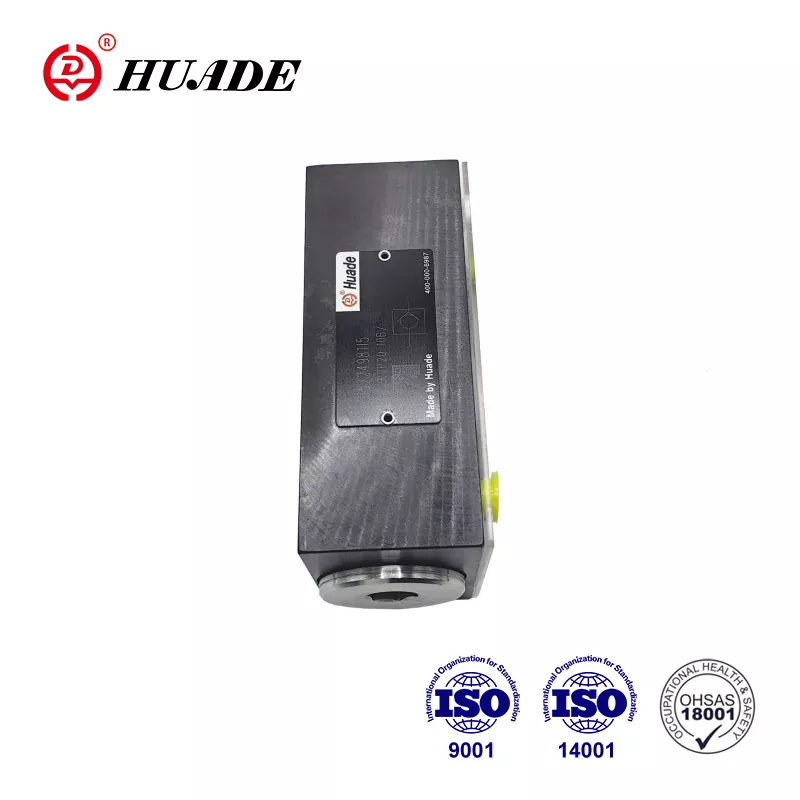

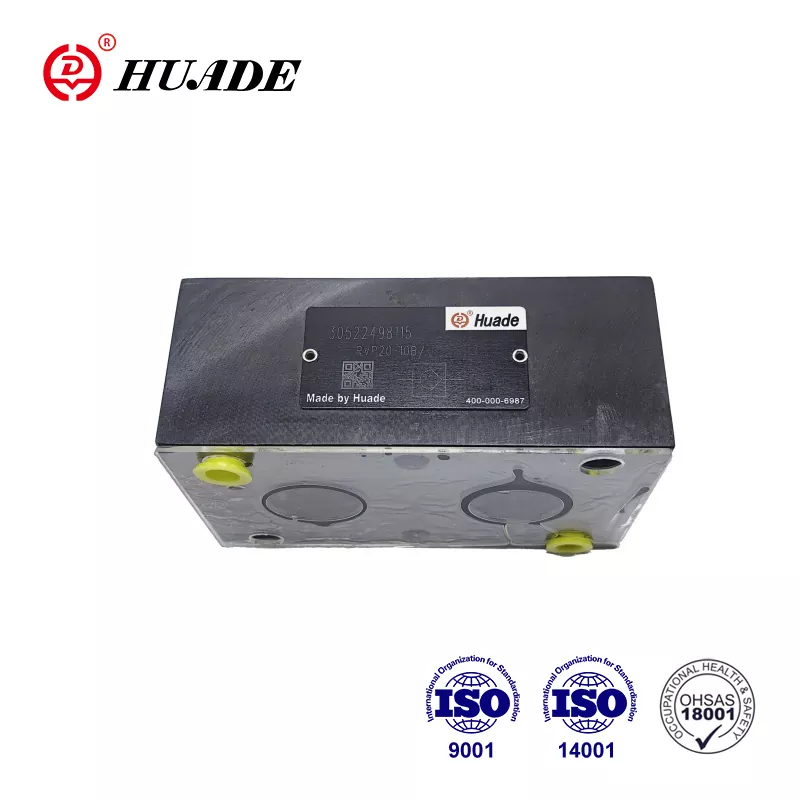

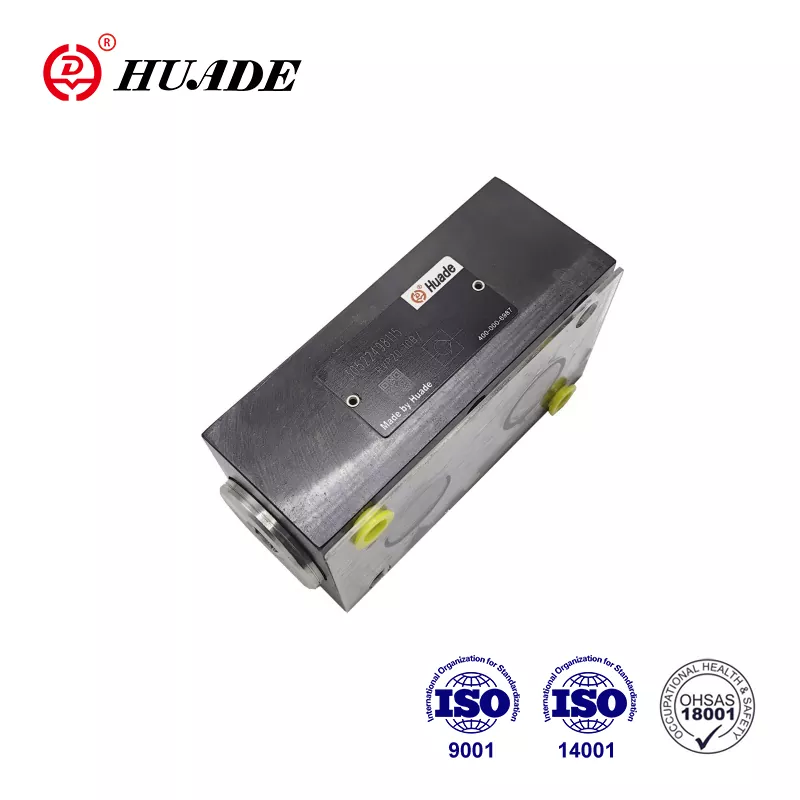

밸브 RVP 20을 점검하십시오

1995 년 두 번째로 Rexroth와의 협력으로 Huade의 고성능 체크 밸브 RVP 20은 Rexroth가 제공하는 동일한 유형 밸브를 완전히 대체 할 수 있습니다. 가격이 더 합리적입니다. 모든 Huade® Check Valve RVP 20에는 1 년 보증이 있습니다. 공장은 ISO9001, ISO14001 및 ISO45001을 통과했습니다. Huade® 체크 밸브는 엔지니어링 및 건설 기계, 야금, 공작 기계 등에 널리 사용됩니다. 이것은 중국의 오래된 브랜드입니다.

체크 밸브 RVP 20의 제품 매개 변수

체크 밸브 RVP 20의 제품 기능 및 응용

특징:

▶ 서브 플레이트 연결

▶ 한 방향으로 누출이없는 폐쇄

애플리케이션:

체크 밸브 RVP 20은 주로 펌프의 배출구에서 백 압력 밸브 및 바이 패스 밸브로 사용됩니다.

체크 밸브 RVP 20의 생산 세부 사항

체크 밸브 타입 RVP 20은 유량 누출을 한 방향으로 닫고 반대 방향으로 자유 흐름을 허용하는 작업이 있습니다. 구조 다이어그램은 다음과 같습니다. 기본적으로 하우징 (1), 포펫 (2) 압축 스프링 (3) 및 스프링 시트 (4)로 구성됩니다. 외부 직경으로 안내되는 Poppet (2)의 스트로크는 기계적 정지에 의해 제한됩니다. 내장 압축 스프링 (3)은 폐쇄 운동을 지원합니다. 또한 압축 스프링 (3)은 밸브를 통과하는 흐름이없는 경우에도 포펫 (2)을 닫힌 위치에 고정시킵니다.

상징

구조 다이어그램

Housing ingpoppet ③spring ④spring 좌석

체크 밸브 통지 RVP 20

1. 유체를 여과해야합니다. 최소 필터 섬광은 20 °입니다.

2. 탱크를 밀봉하고 에어 필터를 공기 입구에 설치해야합니다.

3. 서브 플레이트가없는 제품 공장을 떠날 때 필요한 경우 필요한 경우 특별히 주문하십시오.

4. 밸브 고정 나사는 높은 강도 레벨이어야합니다 (클래스 10.9). 샘플 책에 나열된 매개 변수에 따라 선택하고 사용하십시오.

5. 밸브와 연결된 표면의 거칠기는 0.8로 필요합니다.

6. 짝짓기 조각의 표면 마감은 0.01/100mm로 필요합니다.
