유압 시스템이 무거운 하중을 안전하게 유지하거나 원치 않는 유체 역류를 방지해야 하는 경우 엔지니어는 종종 파일럿 작동식 체크 밸브를 사용합니다. 이 중에서 Bosch Rexroth가 제조한 SL 유형은 산업 및 모바일 장비 애플리케이션을 위한 신뢰할 수 있는 솔루션으로 돋보입니다. 이 가이드에서는 파일럿 작동식 체크 밸브 SL이 다른 밸브 유형과 다른 점, 작동 방식, 유압 시스템에서 사용을 고려해야 하는 경우에 대해 설명합니다.
파일럿 작동형 체크 밸브 SL이란 무엇입니까?

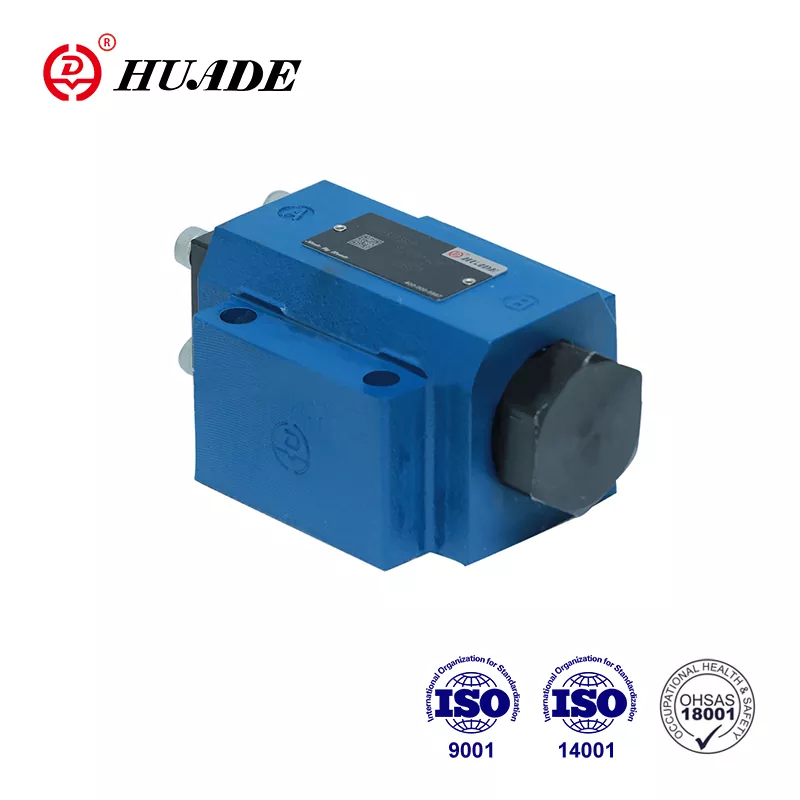

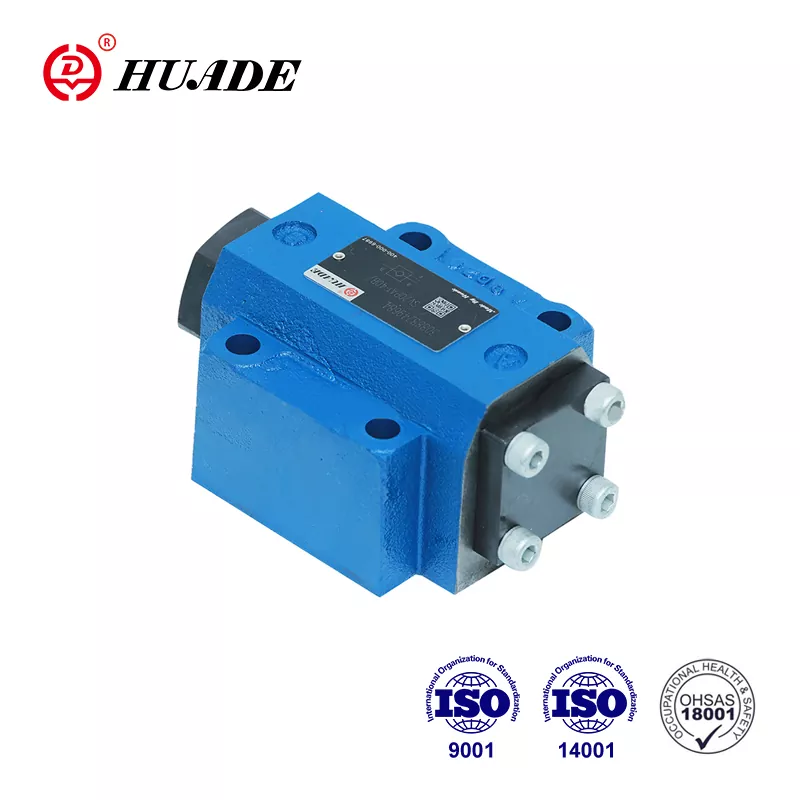

파일럿 작동식 체크 밸브 SL은 파일럿 신호가 해제될 때까지 유체가 한 방향으로 자유롭게 흐르도록 하고 반대 방향으로는 흐름을 차단하는 유압 구성품입니다. "SL" 지정은 특히 파일럿 오일을 주 회로와 별도로 배출해야 하는 응용 분야용으로 설계된 Bosch Rexroth의 SV 시리즈 외부 배출 변형을 나타냅니다.
밸브는 포핏 설계를 사용하며 서브플레이트에 장착하거나 나사형 포트를 통해 연결할 수 있습니다. 유체가 포트 A에서 포트 B로 흐를 때 밸브는 최소한의 저항으로 쉽게 열립니다. 압력이 유체를 B에서 A로 다시 밀어내려고 하면 밸브가 누출 없이 완전히 밀봉됩니다. 밸브를 역방향으로 여는 유일한 방법은 포트 X에 파일럿 압력을 가하는 것입니다. 그러면 포핏이 기계적으로 올라가고 흐름이 제어됩니다.
파일럿 작동식 체크 밸브 SL과 표준 SV 모델의 주요 차이점은 외부 배수 기능에 있습니다. SV 밸브는 내부적으로 파일럿 오일을 시스템으로 다시 배출하는 반면 SL 밸브는 이 오일을 별도의 포트 Y를 통해 외부로 배출합니다. 이러한 외부 배출은 복잡한 유압 회로를 구축할 때 특히 파일럿 드레인을 탱크에 독립적으로 연결해야 하거나 내부 배수가 압력 간섭을 일으킬 수 있는 경우 설계자에게 더 많은 유연성을 제공합니다.
파일럿 작동식 체크 밸브 SL의 작동 방식
파일럿 작동식 체크 밸브 SL의 작동 원리를 이해하면 이 밸브가 부하 유지 응용 분야에서 왜 그렇게 잘 작동하는지 설명하는 데 도움이 됩니다. 밸브에는 본체, 기본 포핏, 파일럿 포핏, 압축 스프링, 제어 피스톤 등 여러 주요 구성요소가 포함되어 있습니다. 이러한 부분은 함께 작동하여 세 가지 고유한 작동 모드를 생성합니다.
A에서 B로의 자유 흐름 동안 유압유는 포핏을 직접 밀어서 거의 저항 없이 포핏을 엽니다. 밸브 전체의 압력 강하는 공칭 유량에서 5bar 미만으로 유지되며 이는 에너지 손실이 최소화됨을 의미합니다. 이 자유 흐름 방향은 일반적으로 유압 회로의 펌프 측에 연결됩니다.
B에서 A로 반대 방향으로 압력이 쌓이면 시스템 압력이 스프링 힘과 결합하여 포핏을 시트에 단단히 밀어 넣습니다. 이는 누출 없이 완전한 밀봉을 생성하며, 이는 하중을 제자리에 고정하는 데 필수적입니다. 예를 들어, 수직 유압 실린더는 파일럿 작동식 체크 밸브 SL이 완벽한 차단을 유지하기 때문에 최대 부하에서도 아래로 표류하지 않습니다.
세 번째 모드는 포트 X에 파일럿 압력을 가할 때 활성화됩니다. 이 압력은 메인 포핏보다 표면적이 더 넓은 제어 피스톤에 작용합니다. 기계적 이점으로 인해 상대적으로 낮은 파일럿 압력이 차단된 쪽의 높은 시스템 압력을 극복할 수 있습니다. SL 구성에서 외부 배수 포트 Y는 파일럿 챔버를 포트 A에서 분리하여 부하 측의 간섭 없이 의도한 제어 압력만 피스톤에 작용하도록 합니다.
일부 파일럿 작동식 체크 밸브 SL 모델에는 모델 지정에서 문자 "A"로 식별되는 감압 기능이 포함되어 있습니다. 이 밸브에는 메인 포핏이 올라가기 전에 약간 열리는 작은 볼 포핏이 있습니다. 이 단계적 개방은 갇힌 압력을 점차적으로 해제하여 유압 시스템의 충격과 소음을 줄입니다. "B" 변형은 이러한 사전 개방 단계 없이 직접 열리므로 더 빠른 반응을 제공하지만 잠재적으로 더 많은 압력 스파이크가 발생할 수 있습니다.
필요한 최소 파일럿 압력은 극복해야 하는 부하 압력에 따라 다릅니다. 엔지니어는 다음 공식을 사용하여 이를 계산합니다. 파일럿 압력은 부하 압력에 포핏 면적과 제어 피스톤 면적의 비율을 곱한 것보다 작아야 합니다. 실용적인 목적을 위해 대부분의 파일럿 작동식 체크 밸브 SL 모델은 열리기 시작하려면 최소 5bar의 파일럿 압력이 필요하며 정확한 요구 사항은 부하 조건과 밸브 크기에 따라 다릅니다.
기술 사양 및 성능 데이터
Bosch Rexroth는 광범위한 산업 분야에 적용되는 NG10부터 NG32까지의 공칭 크기로 파일럿 작동식 체크 밸브 SL 모델을 제조합니다. 이 밸브는 최대 315bar의 압력과 분당 550리터의 유량을 처리하므로 까다로운 유압 시스템에 적합합니다.
가장 작은 NG10 크기는 소형 기계에 적합하며 포트 X에서 단 2.5 입방 센티미터의 제어 용량으로 분당 최대 100리터를 처리합니다. 중급 NG16 및 NG20 밸브는 분당 최대 300리터의 유량을 지원하는 반면, 가장 큰 NG25 및 NG32 모델은 중공업 장비의 경우 분당 550리터를 수용합니다. 각 크기는 315bar의 동일한 최대 작동 압력을 유지하지만 제어 압력은 응용 분야 요구 사항에 따라 5~315bar 범위일 수 있습니다.
모바일 장비 설계자에게는 무게 고려 사항이 중요합니다. 서브플레이트 장착 구성의 NG10 파일럿 작동식 체크 밸브 SL의 무게는 약 1.8kg인 반면, NG32 모델의 무게는 7.8kg입니다. 스레드 연결 버전은 이 수치에 약 0.3kg을 추가합니다. 이에 따라 물리적 치수도 다양합니다. NG10은 길이가 약 100.8mm이고 G1/4 포트 스레드를 사용하는 반면, NG32는 G1 1/2 포트를 사용하여 140mm까지 확장됩니다.
온도 성능은 일반적인 산업 조건을 포괄합니다. 표준 NBR 씰을 사용하면 파일럿 작동식 체크 밸브 SL이 영하 30도에서 영하 80도까지 안정적으로 작동합니다. 귀하의 응용 분야에 더 높은 온도나 공격적인 유체가 포함되는 경우 FKM 씰 소재가 더 나은 저항력을 제공합니다. 밸브는 초당 2.8~500제곱밀리미터 범위의 점도를 갖는 유압유를 수용하지만 최적의 성능은 섭씨 40도에서 표준 HLP46 오일에서 발생합니다.
밸브 수명을 연장하려면 오염 제어가 여전히 중요합니다. Bosch Rexroth는 ISO 4406 클래스 20/18/15 이상에 따라 유체 청결도를 유지할 것을 권장합니다. RE 50070 여과 표준을 따르면 파일럿 작동식 체크 밸브의 가장 일반적인 실패 모드 중 하나인 파일럿 통로의 막힘을 방지하는 데 도움이 됩니다.
귀하의 응용 분야에 적합한 모델 선택
다양한 파일럿 작동식 체크 밸브 SL 변형 중에서 선택하는 것은 유압 시스템 설계의 여러 요소에 따라 달라집니다. 기본 단일 파일럿 SL 구성은 한 방향으로만 흐름을 제어해야 하는 경우에 적합합니다. 이 설정은 중력이 하중을 아래로 끌어내리려고 하고 원격 해제 기능이 필요한 수직 실린더 응용 분야에서 일반적입니다.
더블 파일럿 버전은 양방향 제어 기능을 제공하므로 스트로크 양쪽 끝에서 부하 유지가 필요한 복동 실린더에 이상적입니다. 굴삭기 암과 같은 건설 장비는 운전자가 제어 장치를 놓을 때 어느 방향으로든 표류하는 것을 방지하기 위해 이 구성을 사용하는 경우가 많습니다. 파일럿 작동식 체크 밸브 SL의 이중 파일럿 기능은 외부 힘에 관계없이 부하가 정확한 위치에 유지되도록 보장합니다.
감압 옵션은 시스템에서 높은 압력 차이가 발생하거나 갑작스러운 압력 방출로 인해 구성 요소가 손상될 수 있는 경우 중요해집니다. 볼 포핏 사전 개방 단계가 있는 A형 모델은 유압 라인의 충격을 줄이고 밸브 전환 시 소음을 최소화합니다. 따라서 작업자의 편안함이 중요하거나 압력 스파이크가 민감한 구성 요소에 해를 끼칠 수 있는 응용 분야에 적합합니다. 사전 개방이 없는 유형 B 모델은 점진적인 압력 해제보다 빠른 밸브 작동이 더 중요한 경우 더 빠르게 반응하고 잘 작동합니다.
연결 방법 선택은 시스템 아키텍처에 따라 다릅니다. DIN 24340 표준에 따른 서브플레이트 장착을 통해 컴팩트한 매니폴드 통합 및 깔끔한 배관 작업이 가능하며 특히 공간이 제한된 모바일 장비에 유용합니다. 나사형 연결은 매니폴드 장착이 실용적이지 않은 개조 응용 분야 또는 시스템에 더 많은 유연성을 제공합니다. 파일럿 작동식 체크 밸브 SL은 호환 가능한 치수로 두 가지 접근 방식을 모두 지원합니다.
개방 압력 조정은 또 다른 튜닝 매개변수를 제공합니다. 표준 모델은 1.5~10bar 사이의 스프링 예압 설정을 사용하며, 이는 메인 포핏이 단단히 고정되기 전에 역압이 얼마나 형성되는지를 결정합니다. 개방 압력이 낮으면 자유 흐름이 더 쉬워지지만 나중에 압력이 감소하는 동안 밸브가 다시 안착될 수 있습니다. 개방 압력이 높을수록 확실한 안착이 보장되지만 자유 흐름 방향의 압력 강하가 증가합니다.
파일럿 작동식 체크 밸브 SL이 최고의 성능을 발휘하는 곳
산업 자동화는 정밀한 부하 제어를 위해 파일럿 작동식 체크 밸브 SL 기술에 크게 의존합니다. 제조 프레스에서는 이 밸브를 사용하여 프레스 주기 동안 램 위치를 유지함으로써 유압이 떨어질 때 무거운 상부 압반이 표류하는 것을 방지합니다. 사출 성형 기계는 유사한 설정을 사용하여 높은 조임력 하에서 금형 반쪽을 고정시켜 일관된 부품 품질을 보장합니다.
모바일 장비는 아마도 파일럿 작동식 체크 밸브 SL의 가장 큰 적용 분야를 나타낼 것입니다. 굴삭기, 휠 로더 및 백호는 모두 붐, 스틱 및 버킷 회로에서 안정적인 하중 유지가 필요합니다. 작업자가 버킷을 올린 상태로 장비를 주차하면 파일럿 작동식 체크 밸브가 실린더 씰 누출이나 갇힌 오일의 열팽창으로 인해 부하가 아래로 내려가는 것을 방지합니다. SL 밸브의 외부 배수 구성은 불안정성을 유발할 수 있는 내부 압력 피드백을 방지하므로 이러한 응용 분야에서 특히 잘 작동합니다.
크레인 애플리케이션은 하중 강하로 인해 심각한 안전 위험이 발생하기 때문에 훨씬 더 높은 신뢰성을 요구합니다. 이동식 크레인의 아웃리거 안정 장치는 파일럿 작동식 체크 밸브 SL을 사용하여 리프트를 연장하는 동안 며칠 또는 몇 주 동안 위치를 유지합니다. 누출이 전혀 없는 특성은 작업 내내 크레인이 수평을 유지하도록 보장합니다. 많은 크레인 설계에는 각 실린더의 양쪽에 이중 파일럿 작동식 체크 밸브가 포함되어 있어 하나의 밸브가 고장나더라도 계속 작동하는 중복 부하 유지 기능을 생성합니다.
수처리 시설에서는 파일럿 작동식 체크 밸브 SL 모델이 유지 관리 절차를 단순화한다는 사실을 발견했습니다. 펌프 스테이션에서는 이 밸브를 사용하여 서비스 중에 모터를 격리하는 동시에 필터 역세척을 위한 원격 활성화를 허용합니다. 외부 파일럿 배수 장치를 사용하면 유지보수 담당자가 안전한 거리에서 밸브 개방을 제어하여 작업자가 고압 구역에 접근하지 못하도록 할 수 있습니다. 이 원격 기능은 수동으로 작동되는 차단 밸브에 비해 가동 중지 시간을 줄이고 안전성을 향상시킵니다.
풍력 터빈 블레이드 피치 제어 시스템은 파일럿 작동식 체크 밸브에 대한 응용 분야가 점점 늘어나고 있음을 나타냅니다. 각 블레이드는 바람에 따라 각도를 조정하는 유압 실린더에 연결됩니다. 파일럿 작동식 체크 밸브 SL은 정상 작동 중에 블레이드 위치를 유지하는 동시에 바람 조건이 변할 때 신속하게 조정할 수 있습니다. 작은 블레이드 각도 변화도 터빈 효율과 구조적 부하에 영향을 미치기 때문에 누출 제로 사양이 여기서 중요합니다.
지게차와 같은 자재 취급 장비는 이러한 밸브가 제공하는 정밀한 제어의 이점을 얻습니다. 마스트 리프트 실린더는 드리프트 없이 모든 높이에서 하중을 유지해야 하며, 파일럿 작동식 체크 밸브 SL은 이를 안정적으로 수행합니다. 이중 파일럿 변형은 자유 낙하가 아닌 부드러운 하강을 생성하기 위해 파일럿 압력을 조절함으로써 무거운 하중에서도 하강을 제어할 수 있습니다.
SL 밸브를 돋보이게 하는 장점
파일럿 작동식 체크 밸브 SL의 가장 중요한 장점은 차단된 방향에서 누출이 전혀 없다는 점입니다. 고압에서 약간 새어 나올 수 있는 직동식 체크 밸브나 본질적으로 어느 정도 누출이 제어되는 카운터 밸런스 밸브와 달리 SL 밸브는 완벽한 밀봉을 생성합니다. 이는 사소한 드리프트라도 시간이 지남에 따라 누적되어 심각한 위치 오류가 발생하는 정적 하중 유지에 매우 중요합니다.
원격 제어 기능은 운전자의 도달 범위를 확장하고 안전성을 향상시킵니다. 멀리 떨어진 곳에서 파일럿 압력을 가하면 잠재적으로 위험한 장비 근처에 서지 않고도 하중을 해제할 수 있습니다. 비상 정지 시스템은 파일럿 작동식 체크 밸브 SL 회로와 통합되어 안전 인터록이 활성화될 때 갇힌 부하를 자동으로 해제할 수도 있습니다. 이러한 유연성은 사람의 개입을 최소화해야 하는 자동화 시스템에서 가치가 있음이 입증되었습니다.
밸브 크기에 비해 높은 유량은 시스템 설계자가 구성 요소의 부피를 최소화하는 데 도움이 됩니다. 가장 큰 파일럿 작동식 체크 밸브 SL 모델은 컴팩트한 장착 치수를 유지하면서 대부분의 산업용 실린더에 충분한 분당 550리터를 처리합니다. 이러한 고유량 기능은 자유 흐름 방향의 낮은 압력 강하(일반적으로 공칭 유량에서 5bar 미만)와 함께 제공됩니다. 이는 낭비되는 에너지가 적고 작동 온도가 더 낮다는 것을 의미합니다.
변화하는 조건에 빠르게 반응하는 파일럿 작동식 체크 밸브는 동적 응용 분야에서 우위를 점합니다. 파일럿 압력이 가해지면 밸브가 빠르게 열리고, 파일럿 압력이 해제되면 스프링과 시스템 압력이 포핏을 거의 즉각적으로 닫습니다. 감압 변형은 충격을 줄이기 위해 의도적으로 이 동작을 느리게 하지만 이러한 모델조차도 유체 마찰이나 복잡한 계량 회로에 의존하는 대체 밸브 유형보다 빠르게 반응합니다.
이중 파일럿 구성의 양방향 유연성으로 인해 복잡한 회로에서 여러 밸브가 필요하지 않습니다. 이중 파일럿 입력이 있는 단일 파일럿 작동식 체크 밸브 SL은 양방향에서 부하 유지가 필요한 응용 분야에서 두 개의 개별 밸브를 대체할 수 있습니다. 이를 통해 부품 수, 잠재적 누출 지점 및 전체 시스템 복잡성을 줄이는 동시에 더 적은 수의 구성 요소를 통해 신뢰성을 향상시킵니다.
한계 및 위험 이해
구조적 복잡성으로 인해 단순한 직동식 밸브에 비해 파일럿 작동식 체크 밸브 SL 설계의 주요 단점이 발생합니다. 파일럿 포핏, 제어 피스톤 및 외부 배수 통로를 포함한 추가 구성 요소로 인해 제조 비용이 증가하고 잠재적인 고장 지점이 더 많이 발생합니다. 작은 파일럿 통로는 특히 오염에 취약하여 제어 신호를 차단하고 필요할 때 밸브가 열리지 않게 할 수 있습니다.
파일럿 작동식 체크 밸브의 유지 관리 요구 사항은 단순한 대안에 비해 더 높습니다. 파일럿 통로는 막힘을 방지하기 위해 정기적인 검사와 청소가 필요합니다. 메인 포핏과 파일럿 포핏 모두의 씰 마모는 정기적인 교체가 필요하며 일반적으로 유체 및 온도 조건에 따라 NBR 또는 FKM 재료를 사용합니다. 이러한 유지 관리 작업에는 기본 체크 밸브 서비스보다 더 많은 기술 지식이 필요하며 잠재적으로 유지 관리 담당자에 대한 전문 교육이 필요할 수 있습니다.
동적 부하 적용으로 인해 파일럿 작동식 체크 밸브 SL 모델에서 채터링 문제가 발생할 수 있습니다. 부하가 진동하거나 진동하면 밸브가 임계 압력에서 반복적으로 열리고 닫혀 소음이 발생하고 마모가 가속화될 수 있습니다. 카운터 밸런스 밸브는 점진적인 개방 특성을 통해 이러한 동적 조건을 보다 원활하게 처리합니다. 응용 분야에 정적 유지보다는 지속적인 부하 이동이 포함되는 경우 파일럿 작동식 체크 밸브가 최선의 선택이 아닐 수 있습니다.
열 팽창 효과는 파일럿 작동식 체크 밸브 응용 분야에서 미묘하지만 실제적인 위험을 나타냅니다. 닫힌 밸브와 부하 사이에 갇혀 있는 작동유가 따뜻해지면 팽창하여 압력이 증가합니다. 압력 상승이 너무 심해져서 파일럿 신호가 이를 극복할 수 없기 때문에 엔지니어들은 이를 "열 잠금"이라고 부르기도 합니다. 섭씨 10도 정도의 온도 상승은 갇힌 부피에서 100bar를 초과하는 압력 상승을 생성할 수 있습니다. 열 방출 밸브를 설계하거나 온도에 안정적인 유체를 고려하면 이러한 위험을 완화하는 데 도움이 됩니다.
비용 고려 사항으로 인해 파일럿 작동식 체크 밸브 SL 모델은 단순한 응용 분야에서는 덜 매력적입니다. 기본 직동식 체크 밸브는 비용이 훨씬 저렴하며 부하 유지가 필요하지 않은 간단한 역류 방지에 완벽하게 작동합니다. SL 밸브의 정교한 제어 기능은 귀하의 응용 분야에 원격 해제 기능, 누출 제로 또는 정밀한 양방향 제어가 특별히 필요한 경우에만 더 높은 가격을 정당화합니다.
SL 밸브와 대체 솔루션 비교
직동식 체크 밸브는 파일럿 작동식 체크 밸브 SL에 대한 가장 간단한 대안입니다. 이러한 기본 밸브는 유체 압력만 사용하여 가벼운 스프링에 대해 포핏을 들어올려 역류를 차단하면서 한 방향으로의 흐름을 허용합니다. 이는 매우 빠르게 반응하고 파일럿 작동식 설계보다 비용이 훨씬 저렴합니다. 그러나 직동식 체크 밸브는 고압에서 약간 누출될 수 있고, 포핏에 직접적인 유체 충돌로 인해 더 빨리 마모될 수 있으며, 반대 방향으로 원격으로 열 수 없습니다. 펌프 배출구 보호 또는 기본 라인 격리에는 잘 작동하지만 실제 부하 유지에 대한 요구 사항을 충족하지 못합니다.
카운터밸런스 밸브는 압력 방출 기능과 체크 밸브 동작을 결합하여 동적 부하를 원활하게 제어합니다. 이 밸브는 부하 압력에 따라 개방을 조절하여 폭주를 방지하기 위해 배압을 유지하면서 수직 부하의 하강을 제어할 수 있습니다. 크레인 호이스트나 차량 리프트 게이트와 같이 하중이 끊임없이 움직이는 모바일 장비 모션 제어에 탁월합니다. 단점은 카운터밸런스 밸브가 항상 일부 제어된 누출을 가지며 직동식 또는 파일럿 작동식 체크 밸브보다 비용이 더 많이 든다는 것입니다. 움직임이 필요하지 않은 정적 부하 유지의 경우 파일럿 작동식 체크 밸브 SL은 저렴한 비용으로 더 나은 성능을 제공합니다.
전기 제어식 솔레노이드 밸브는 원격 해제 기능을 위한 또 다른 옵션을 제공합니다. 이 밸브는 전자기 코일을 사용하여 내부 스풀이나 포핏을 이동시켜 파일럿 압력 없이도 온-오프 제어를 제공합니다. 전자 제어 아키텍처를 갖춘 시스템에서 잘 작동하며 PLC 및 기타 자동화 장비와 직접 통합할 수 있습니다. 그러나 솔레노이드 밸브는 일반적으로 비슷한 크기의 파일럿 작동식 체크 밸브보다 유량 용량이 낮고 연속 전원 공급 중에 열을 발생하며 열린 위치를 유지하려면 전력이 필요합니다. 파일럿 작동식 체크 밸브 SL은 유압 동력을 쉽게 사용할 수 있고 전기적 복잡성을 최소화해야 하는 응용 분야에서 효과적입니다.
유압 퓨즈는 안전에 중요한 부하 유지를 위한 특수한 대안을 나타냅니다. 이러한 장치는 파열된 호스나 파손된 피팅을 나타낼 수 있는 과도한 유속을 감지하면 자동으로 닫힙니다. 이는 파일럿 작동식 체크 밸브가 제공할 수 없는 비상 보호 기능을 제공합니다. 그러나 퓨즈는 원격 해제 기능을 제공하지 않으며 적법한 고유량 조건에서 잘못된 트리거를 유발할 수 있습니다. 많은 엔지니어들은 일반 제어를 위한 파일럿 작동식 체크 밸브 SL과 비상 백업 보호를 위한 유압 퓨즈를 사용하여 두 기술을 결합합니다.
서비스 수명을 연장하는 유지 관리 관행
정기적인 검사 일정으로 파일럿 작동식 체크 밸브 SL 시스템이 안정적으로 작동합니다. 월간 육안 검사를 통해 씰과 장착 표면 주변의 외부 오일 누출을 찾아야 합니다. 작은 누출이라도 시간이 지남에 따라 악화될 씰 성능 저하를 나타냅니다. 밸브 작동 중 비정상적인 소음을 들으면 완전한 고장이 발생하기 전에 문제를 밝힐 수 있습니다. 덜거덕거리거나 삐걱거리는 소리는 종종 불안정한 압력 상태 또는 마모된 포핏 표면을 의미합니다.
유체 청정도 유지 관리는 파일럿 작동식 체크 밸브를 오염에 취약하게 만드는 작은 파일럿 통로를 보호합니다. ISO 4406 청정도 등급 20/18/15 요구 사항을 준수한다는 것은 여과 시스템이 입자가 제어 오리피스에 머물기 전에 입자를 포착한다는 것을 의미합니다. 수분 오염이 없는 적절한 유압유를 사용하면 내부 표면의 부식을 방지할 수 있습니다. 많은 유지 관리 프로그램에는 오염 수준이 허용 가능한 범위 내에 있는지 확인하기 위한 분기별 오일 샘플링 및 분석이 포함됩니다.
파일럿 라인 검사는 직경이 작은 튜브와 통로가 쉽게 막히기 때문에 특별한 주의를 기울여야 합니다. 매년 파일럿 라인을 분리하고 역세척하여 축적된 잔해물을 제거합니다. 파일럿 회로의 체크 밸브에 고착 징후가 나타나면 청소하거나 교체해야 합니다. 게이지를 사용하여 파일럿 압력을 테스트하면 파일럿 작동식 체크 밸브 SL에 열림 명령을 내릴 때 적절한 제어 신호가 포트 X에 도달하는지 확인할 수 있습니다.
씰 교체 간격은 작동 조건에 따라 다르지만 일반적으로 2~5년마다 발생합니다. NBR 씰은 적당한 온도의 응용 분야에서 더 오래 지속되는 반면, FKM 씰은 더 높은 온도와 공격적인 유체를 견딜 수 있지만 비용이 더 많이 듭니다. 씰을 교체할 때 포펫과 밸브 본체의 결합 표면을 검사하여 새 엘라스토머를 사용해도 씰링 성능이 저하될 수 있는 흠집이나 마모가 있는지 검사하십시오. 고운 연마지를 사용한 가벼운 연마로 밀봉 표면을 복원할 수 있지만 깊은 스코어링은 밸브 본체를 교체해야 합니다.
기능 테스트를 통해 파일럿 작동식 체크 밸브가 여전히 올바르게 작동하는지 검증합니다. 간단한 테스트에서는 무게가 실린 수직 실린더를 사용합니다. 파일럿 압력이 차단되면 부하는 몇 시간 또는 며칠 동안 완벽하게 정지 상태를 유지하여 누출이 없음을 보여줍니다. 정격 파일럿 압력을 적용하면 밸브가 열리고 부하가 원활하게 하강할 수 있습니다. 파일럿 압력이 꺼진 상태에서 부하가 점점 아래로 내려가거나 밸브를 여는 데 과도한 파일럿 압력이 필요한 경우 유지 관리 또는 교체가 필요합니다.
일반적인 문제 해결
파일럿 작동식 체크 밸브 SL이 명령에 따라 열리지 않으면 포트 X의 파일럿 압력을 확인하여 시작하십시오. 파일럿 연결부의 압력 게이지를 사용하여 적절한 신호 압력이 밸브에 도달하는지 확인하십시오. 파일럿 압력이 5bar 미만으로 측정되면 밸브 자체보다는 파일럿 회로에 문제가 있는 것입니다. 막힌 라인, 파일럿 밸브 고장 또는 파일럿 공급 장치의 부적절한 펌프 용량을 확인하십시오.
파일럿 압력이 올바르게 판독되었으나 밸브가 여전히 열리지 않으면 파일럿 통로의 오염이나 고착된 제어 피스톤이 의심됩니다. 밸브를 분해하면 일반적으로 피스톤 움직임을 방해하는 먼지나 부식이 드러납니다. 모든 내부 통로를 철저히 청소하고 씰을 교체하면 일반적으로 기능이 복원됩니다. 심한 경우 제어 피스톤 표면에 흠집이 생기고 교체가 필요할 수 있습니다.
막힌 방향으로의 누출은 포핏이나 시트 손상을 나타냅니다. 부드러운 포핏 표면에 소량의 오염 물질이 묻어 밸브가 닫혀 있어도 누출 경로가 생길 수 있습니다. 분해 및 검사를 통해 포핏과 시트를 청소하면 밀봉이 복원되는지 또는 교체 부품이 필요한지 여부가 표시됩니다. 청소 후에도 누출이 지속되면 시스템 압력이 밸브의 정격 용량을 초과하지 않았는지 확인하십시오. 이로 인해 밀봉 표면이 영구적으로 손상될 수 있습니다.
작동 중 떨림이나 진동은 부하가 불안정하거나 파일럿 압력이 진동한다는 것을 의미합니다. 밸브 작동 중에 부하가 일정하게 유지되는지 확인하십시오. 부하 자체가 진동하는 경우 파일럿 작동식 체크 밸브 SL은 해당 응용 분야에 적합한 솔루션이 아닐 수 있습니다. 파일럿 회로의 압력 불안정으로 인해 밸브가 임계값에서 반복적으로 열리고 닫힐 수 있습니다. 파일럿 라인에 어큐뮬레이터를 설치하면 이러한 압력 변동이 완화되고 채터링이 중지되는 경우가 많습니다.
밸브 전환 중 소음은 일반적으로 감압 기능이 올바르게 작동하지 않거나 애플리케이션에 유형 B 대신 유형 A 밸브가 필요함을 의미합니다. 볼 포핏 사전 개방 단계가 없는 모델은 갑자기 압력을 해제하여 유압 라인에 음향 충격을 일으킬 수 있습니다. 소음이 허용되지 않는 경우 일반적으로 감압 변형 파일럿 작동식 체크 밸브 SL로 전환하면 문제가 해결됩니다. 또는 파일럿 라인에 작은 오리피스를 추가하면 밸브 개방 속도가 느려지고 반응이 약간 느려지는 대신 충격이 줄어듭니다.
열 잠금 상황에는 다양한 문제 해결 접근 방식이 필요합니다. 시스템이 더운 조건에서 유휴 상태로 유지된 후 부하 이동이 어려워지면 갇힌 유체 팽창으로 인해 과도한 압력이 발생할 수 있습니다. 정상 작동 압력보다 높지만 파일럿 오버라이드 용량보다 낮게 설정된 소형 열 릴리프 밸브를 설치하면 정상 작동에 영향을 주지 않고 열 팽창이 가능합니다. 또는 온도에 안정적인 작동유를 사용하면 열팽창 계수가 감소합니다.
미래 발전과 산업 동향
유압 시스템 설계자들은 예측 유지 관리를 가능하게 하기 위해 파일럿 작동식 체크 밸브 SL 구성 요소와 센서를 점점 더 통합하고 있습니다. 파일럿 라인의 압력 변환기는 제어 신호 강도를 모니터링하여 파일럿 압력이 기능 수준 이하로 떨어지기 전에 운영자에게 경고합니다. 포트 Y의 배수 라인에 있는 오염 센서는 입자가 축적되기 시작할 때를 감지하여 막힘이 발생하기 전에 유지 관리를 시작합니다. 이러한 스마트 밸브 시스템은 문제를 조기에 포착하여 계획되지 않은 가동 중지 시간을 줄입니다.
환경 규제로 인해 특히 이동식 장비 및 임업 분야에서 생분해성 유압유의 채택이 촉진되고 있습니다. 최신 파일럿 작동식 체크 밸브 SL 설계는 호환 가능한 씰 재질과 향상된 부식 방지 기능을 통해 이러한 유체를 수용합니다. VDMA 24568 및 유사한 표준은 엔지니어가 바이오 오일 응용 분야에 적합한 밸브를 선택하는 데 도움이 됩니다. 환경에 대한 우려가 커짐에 따라 대체 유체 화학과의 호환성이 더욱 넓어질 것으로 기대됩니다.
모바일 장비의 소형화 추세로 인해 성능 저하 없이 더 작고 가벼운 파일럿 작동식 체크 밸브에 대한 수요가 창출되었습니다. 3D 프린팅 및 정밀 주조를 포함한 고급 제조 기술을 통해 더욱 컴팩트한 디자인이 가능해졌습니다. 1kg이 작동 범위에 영향을 미치는 배터리-전기 이동 장비에서는 무게 감소가 매우 중요합니다. 미래의 파일럿 작동식 체크 밸브 SL 모델에는 비압력 구성 요소에 알루미늄이나 엔지니어링 플라스틱과 같은 경량 소재가 포함될 수 있습니다.
에너지 효율성 개선은 자유 흐름 방향의 압력 강하를 줄이는 데 중점을 둡니다. 공칭 유량에서 현재 5bar의 압력 강하는 열로 변하는 에너지 낭비를 나타냅니다. 최적화된 흐름 경로 형상은 잠재적으로 압력 강하를 절반으로 줄여 전체 시스템 효율성을 향상시킬 수 있습니다. 에너지 비용이 상승하고 환경적 압박이 증가함에 따라 이러한 효율성 향상은 경제적으로 더욱 매력적입니다.
전자제어시스템과의 통합도 확대될 전망이다. 파일럿 작동식 체크 밸브 SL은 현재 순전히 유압 파일럿 신호에만 의존하고 있지만 향후 버전에는 밸브 본체에 직접 내장된 전자 파일럿 밸브와 위치 센서가 통합될 수도 있습니다. 이러한 통합은 시스템 아키텍처를 단순화하고 보다 정교한 제어 알고리즘을 가능하게 하는 동시에 파일럿 작동식 체크 밸브를 매력적으로 만드는 기계적 단순성과 신뢰성을 유지합니다.
귀하의 애플리케이션에 대한 올바른 선택
대체 기술과 비교하여 파일럿 작동식 체크 밸브 SL을 선택하려면 특정 요구 사항을 신중하게 평가해야 합니다. 애플리케이션에 정적 부하 유지 또는 동적 부하 제어가 필요한지 식별하는 것부터 시작하십시오. 밸브가 닫혀 있을 때 부하가 완전히 정지 상태로 유지되어야 하는 경우 파일럿 작동식 체크 밸브 SL의 누출 제로 특성이 최선의 선택입니다. 제어된 하강 속도로 부하가 자주 움직이는 경우 카운터 밸런스 밸브가 더 나은 역할을 할 수 있습니다.
원격 릴리스 기능이 설계에 중요한지 고려하십시오. 수동 밸브 작동이 허용되는 간단한 응용 분야에서는 보다 저렴한 직동식 체크 밸브를 사용할 수 있습니다. 작업자가 멀리서 밸브 개방을 제어해야 하거나 자동화 시스템이 밸브 제어를 통합해야 하는 경우 파일럿 작동식 체크 밸브 SL은 파일럿 회로를 통해 필수적인 원격 작동을 제공합니다. 직원을 위험한 지역에 멀리 두는 경우 전반적인 시스템 안전이 향상될 때 안전 고려사항으로 인해 이러한 요구 사항이 발생하는 경우가 많습니다.
시스템의 오염 제어 기능을 정직하게 평가하십시오. 파일럿 작동식 체크 밸브 SL 모델에는 깨끗한 유압유와 적절한 여과가 필요합니다. 귀하의 응용 분야가 여과가 미미한 먼지가 많은 환경에서 작동하거나 유지 관리 관행이 일관되지 않은 경우 작은 통로가 더 적은 단순한 밸브 유형이 성능 제한에도 불구하고 더 안정적일 수 있습니다. 밸브에 필요한 청결도를 유지할 수 없는 시스템에는 정교한 밸브를 선택하지 마십시오.
유량 및 압력 요구 사항에 따라 밸브 크기 선택 범위가 좁아집니다. 대부분의 시스템은 최대 유량으로 지속적으로 작동하지 않으므로 펌프 용량에 의존하기보다는 회로의 실제 유량을 측정하십시오. 실제 유량을 처리하는 가장 작은 밸브를 선택하면 비용과 무게가 최소화됩니다. 압력 등급은 적절한 안전 여유를 두고 최대 시스템 압력을 초과해야 하며 일반적으로 최대 예상 압력보다 최소 25% 높은 등급의 밸브를 선택합니다.
외부 배수 요구 사항에 따라 SL 모델이 필요한지 또는 더 간단한 SV 변형이 충분한지 여부가 결정됩니다. 파일럿 드레인이 메인 밸브와 동일한 매니폴드를 통해 탱크로 돌아갈 수 있으면 내부 드레인 SV 모델이 제대로 작동합니다. 탱크 압력이 파일럿 작동을 방해하지 않도록 파일럿 배수를 별도로 라우팅해야 하는 경우 파일럿 작동형 체크 밸브 SL 모델의 외부 배수 포트 Y는 필요한 유연성을 제공합니다.
설치 공간 제약은 장착 스타일 선택에 영향을 미칩니다. 서브플레이트 장착은 여러 밸브를 수용하도록 매니폴드를 설계할 수 있는 경우 가장 컴팩트한 설치를 제공합니다. 나사형 연결은 매니폴드 제작이 실용적이지 않은 개조 응용 분야 또는 테스트 스탠드에 유연성을 제공합니다. 특정 장착 구성을 결정하기 전에 사용 가능한 공간을 주의 깊게 측정하고 치수 도면을 검토하십시오.
결론
파일럿 작동식 체크 밸브 SL은 원격 제어, 누출 없는 부하 유지가 필요한 유압 시스템에서 구체적이지만 중요한 역할을 수행합니다. 외부 배수 구성은 표준 SV 모델이 따라올 수 없는 설계 유연성을 제공하며 특히 파일럿 압력 라우팅이 중요한 복잡한 회로에서 유용합니다. 이러한 밸브의 기능과 한계를 모두 이해하면 엔지니어는 밸브 사용 시기와 적절한 유지 관리 방법에 대해 정보에 입각한 결정을 내리는 데 도움이 됩니다.
산업 자동화, 모바일 장비 및 안전이 중요한 시스템의 정하중 응용 분야의 경우 파일럿 작동식 체크 밸브 SL 기술은 단순한 대안이 따라올 수 없는 안정적인 성능을 제공합니다. 누출 제로와 원격 제어가 필수적인 경우 더 높은 비용과 유지 관리 요구 사항이 정당화됩니다. 덜 까다로운 응용 분야에서는 직동식 체크 밸브나 저렴한 비용의 기타 간단한 솔루션을 사용하면 잘 작동하는 경우가 많습니다.
적절한 선택을 위해서는 공칭 크기, 압력 등급, 씰 재질 및 장착 구성을 고려하여 실제 시스템 요구 사항에 맞는 밸브 사양이 필요합니다. RE 21482 카탈로그를 포함한 Bosch Rexroth의 상세한 기술 문서는 정확한 밸브 크기 조정에 필요한 데이터를 제공합니다. Hyquip 및 Leader Hydraulics와 같은 공급업체는 특정 모델에 대한 애플리케이션 지원 및 가격을 제공할 수 있습니다.
오염 제어 및 정기 검사를 강조하는 유지 관리 프로그램은 파일럿 작동식 체크 밸브 SL 시스템을 10년 이상 안정적으로 작동하도록 유지합니다. 문제가 발생하면 체계적인 문제 해결을 통해 일반적으로 파일럿 라인 막힘이나 씰 마모와 같은 해결 가능한 원인을 식별합니다. 이러한 밸브가 내부적으로 어떻게 작동하는지 이해하면 문제 해결이 훨씬 더 효과적입니다.
유압 기술이 전자 제어 장치와의 통합 및 에너지 효율성 향상 방향으로 발전함에 따라 파일럿 작동식 체크 밸브 SL 설계는 새로운 요구 사항을 충족하기 위해 계속해서 적응할 것입니다. 파일럿 압력을 사용하여 밀봉된 포핏을 기계적으로 해제하는 기본 작동 원리는 여전히 견고하며 앞으로 수십 년 동안 유압 시스템에 사용될 가능성이 높습니다. 이러한 밸브를 철저하게 이해하는 엔지니어는 더 나은 시스템을 설계하고 문제를 더 효과적으로 해결할 수 있습니다.
