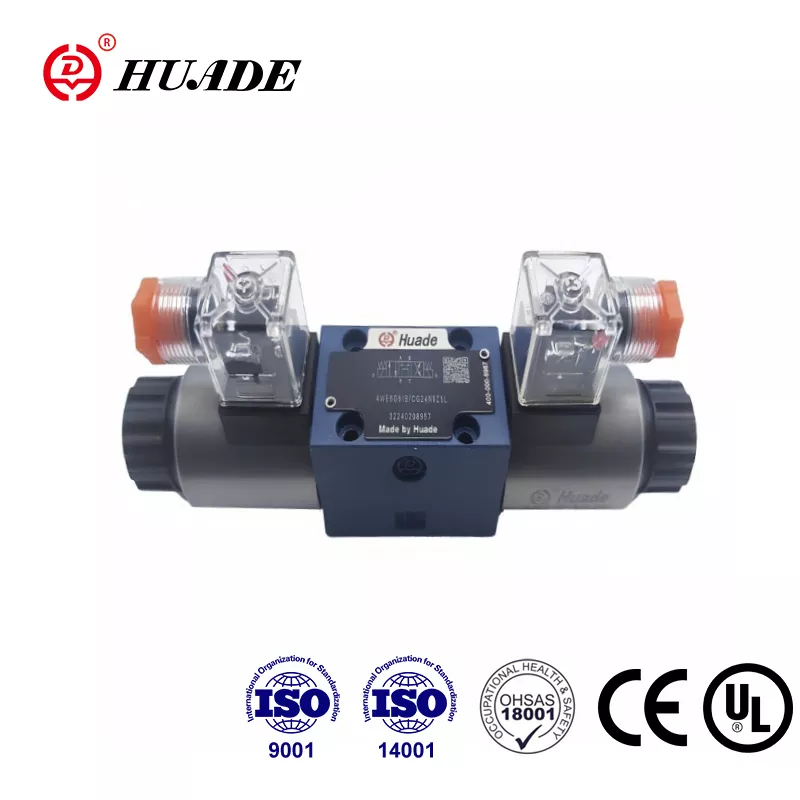

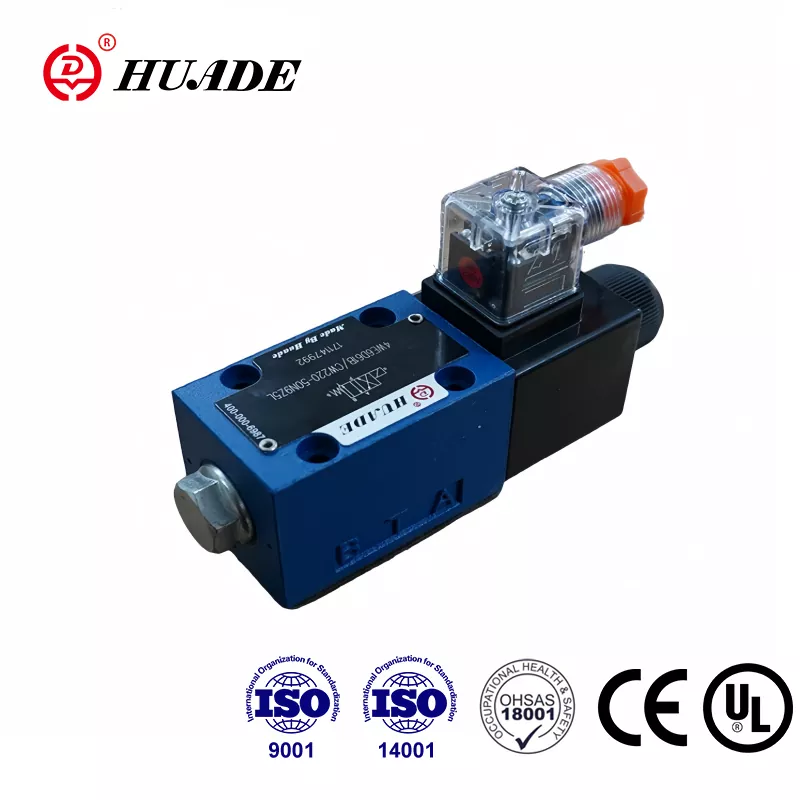

Bosch Rexroth 4WE 6 D 방향 제어 밸브는 현대 유압 시스템의 기본 구성 요소를 나타냅니다. 이 밸브는 유압유가 어디로 가고 언제 움직일지 알려주는 전기 제어 방향 전환기로 작동합니다. 표준 NG6 크기 밸브로서 다양한 브랜드가 함께 작동하도록 하는 국제 표준 덕분에 전 세계 시스템에 적합합니다. 공급업체를 비교하고 가격을 확인하거나 기술 세부 사항을 이해해야 하는 엔지니어는 이 밸브가 중압 및 고압 응용 분야에 신뢰성과 유연성을 모두 제공한다는 것을 알게 될 것입니다.
기본 기능 및 디자인 이해
4WE 6 D 밸브는 P, A, B 및 T로 표시된 4개의 주요 포트 사이를 전환하여 유압 유체를 제어합니다. 포트 P는 펌프에 연결되고, 포트 A 및 B는 실린더와 같은 액추에이터에 연결되며, 포트 T는 유체를 탱크로 반환합니다. 밸브는 전기 스위치처럼 작동하지만 전기 대신 유압 오일에 사용됩니다. 전원을 켜면 유체가 한 방향으로 흐릅니다. 이 기능을 끄면 밸브 설계에 따라 흐름이 멈추거나 역전됩니다.
밸브 내부에는 정밀하게 가공된 보어 내부에서 앞뒤로 미끄러지는 금속 스풀이 있습니다. 솔레노이드라고 불리는 전자석은 코일을 통해 전기가 흐를 때 이 스풀을 밀어냅니다. 4WE 6 D는 엔지니어가 "습식 전기자" 설계라고 부르는 방식을 사용합니다. 이는 솔레노이드 플런저가 유압 오일에 직접 위치함을 의미합니다. 이상하게 들릴 수도 있지만 움직이는 부품 주위에 마모되는 고무 씰이 없기 때문에 실제로 밸브의 수명이 길어집니다. 오일은 또한 솔레노이드를 냉각시키는 데 도움이 되며 작동 중 소음을 줄여줍니다.
솔레노이드가 꺼지면 리턴 스프링이 스풀을 시작 위치로 다시 밀어냅니다. 이 스프링 리턴 설계는 전력 공급이 중단될 경우 밸브가 알려진 위치로 자동으로 복귀하므로 안전 기능을 제공합니다. 스프링의 힘은 움직이는 부품의 마찰과 리턴 라인의 압력을 모두 극복해야 하며 이는 나중에 시스템 설계 한계를 논의할 때 중요해집니다.
밸브 본체는 ISO 4401-03, CETOP 3 및 DIN 24340 Form A를 포함한 국제 장착 표준을 따릅니다. 이러한 표준은 장착 구멍 및 포트 연결의 정확한 위치를 정의합니다. 이러한 표준화는 Rexroth 4WE 6 D가 장착 플레이트를 재설계하지 않고도 Parker, Eaton 또는 기타 제조업체의 유사한 밸브를 물리적으로 대체할 수 있음을 의미합니다. 구매 관리자의 경우 이러한 상호 교환성은 부족이나 가격 협상 중에 여러 공급업체가 호환 가능한 부품을 제공할 수 있으므로 공급망 유연성을 제공합니다.
압력 등급 및 유량 용량
Rexroth 4WE 6 D 방향 제어 밸브는 심각한 작동 압력을 처리합니다. 메인 포트 P, A, B는 최대 350bar의 압력에서 작동할 수 있지만 대부분의 기술 문서에는 표준 최대 압력이 315bar로 나와 있습니다. 이를 관점에서 보면 315bar는 평방 인치당 약 4,570파운드에 해당하며 이는 우표 크기의 영역을 누르는 소형 자동차의 무게와 대략 같습니다.
유량은 DC 솔레노이드를 선택하는지 AC 솔레노이드를 선택하는지에 따라 달라집니다. DC 버전은 분당 최대 80리터를 처리할 수 있는 반면, AC 버전은 일반적으로 분당 최대 60리터를 처리할 수 있습니다. 차이점은 전자석 설계와 스풀을 얼마나 빨리 움직일 수 있는지에 따라 달라집니다. 참고로 분당 80리터는 약 2분만에 욕조를 채울 수 있습니다.
그러나 많은 설계자들을 놀라게 하는 중요한 압력 제한이 하나 있습니다. 오일을 탱크로 반환하는 T 포트의 압력은 160bar를 초과할 수 없습니다. 리턴 스프링과 솔레노이드 힘이 리턴 라인에서 뒤로 밀려나는 압력을 안정적으로 극복해야 하기 때문에 이러한 제한이 존재합니다. 리턴 라인 압력이 너무 높으면 스풀이 진동하거나 제대로 이동하지 못하거나 가만히 있어야 할 때 움직일 수도 있습니다. 여러 밸브 간에 리턴 매니폴드를 공유하거나 제한이 있는 긴 리턴 라인을 사용하는 시스템에서는 T 포트 압력이 제한 내에 유지되도록 주의 깊은 계산이 필요합니다.
압력 강하와 흐름 사이의 관계는 예측 가능한 패턴을 따릅니다. 분당 최대 80리터의 유량에서 밸브는 일반적으로 약 2.5bar의 압력 손실을 생성합니다. 이 에너지는 열로 변환되며, 이를 유압 오일이 운반해야 합니다. 정격 유량 또는 압력보다 지속적으로 작동하려면 추가 냉각 용량이 필요하며 허용 가능한 밸브 응답을 유지하려면 특수 스로틀 구성 요소가 필요할 수 있습니다.
새로운 설계를 위해 4WE 6 D를 선택하는 엔지니어는 시스템 리턴 라인 압력이 적절한 안전 여유와 함께 160bar 제한보다 훨씬 낮게 유지되는지 확인해야 합니다. 경험상 빠른 밸브 전환 중 또는 여러 밸브가 동시에 전환될 때 압력 스파이크를 처리하기 위해 최소 20-30bar의 쿠션을 남겨 두는 것이 좋습니다.
스풀 구성 및 작동 변형
밸브 명판에 찍힌 문자 및 숫자 기호는 유체가 다양한 위치를 통해 흐르는 방식을 정확하게 설명합니다. 4WE 6 D의 "D"는 특정 스풀 설계, 일반적으로 스프링 중심의 4방향 구성을 나타냅니다. 중앙 위치에서 이 스풀은 P와 T, A와 B를 모두 차단합니다. 전원이 공급되면 P와 A, B와 T를 연결하여 실린더를 확장합니다. 전원이 차단되면 스프링이 스풀을 중앙으로 되돌리고 실린더가 정지합니다.
Rexroth는 D 유형 외에도 다양한 스풀 기호를 제공합니다. 일부는 자유 부동 액추에이터를 위해 모든 포트를 중앙 위치의 탱크에 연결합니다. 다른 것들은 부하를 유지하기 위해 모든 포트를 차단합니다. 선택은 밸브가 중립에 있을 때 장비가 수행해야 하는 작업에 따라 달라집니다. 프레스에는 하중 유지 센터가 필요할 수 있고, 자재 취급 시스템에는 설치 중에 액추에이터가 자유롭게 움직일 수 있는 플로트 센터가 도움이 될 수 있습니다.
밸브 본체에는 일반적으로 작은 버튼이나 손잡이가 표시된 수동 오버라이드 메커니즘이 포함되어 있습니다. 시동 또는 비상 상황 중에 기술자는 이 오버라이드를 눌러 전력 없이 스풀을 기계적으로 이동할 수 있습니다. 이 기능은 전기 제어 장치와 독립적으로 기계 기능을 확인할 수 있으므로 새로운 시스템을 시운전하거나 문제를 해결할 때 필수적인 것으로 입증되었습니다.
일부 4WE 6 D 모델에는 멈춤쇠 디자인을 나타내는 "OF" 접미사가 포함되어 있습니다. 이러한 버전에는 리턴 스프링이 없지만 대신 마지막 명령을 받은 위치에 스풀을 잠그는 기계식 볼이나 핀을 사용합니다. 짧은 전기 펄스로 스풀이 이동한 다음 멈춤쇠가 지속적인 전력 공급 없이 스풀을 고정합니다. 이 설계는 에너지를 절약하고 열을 줄이지만 스풀을 제자리에 고정하는 데 도움이 되는 스프링 힘이 없기 때문에 리턴 라인 압력 안정성에 특별한 주의가 필요합니다.
신속한 밸브 전환으로 인해 압력 충격이 발생하는 응용 분야의 경우 소프트 전환 변형은 스풀에 기계 가공된 정밀한 모양의 홈과 오리피스를 사용합니다. 이러한 기능은 위치 사이를 즉시 스냅하는 대신 흐름 경로를 점진적으로 열고 닫습니다. 그 결과 시간이 지남에 따라 파이프와 부속품을 손상시킬 수 있는 수격 현상이 줄어듭니다. 표준 응답 시간은 솔레노이드 유형 및 시스템 압력에 따라 10~20밀리초입니다.
전기 사양 및 환경 제한
4WE 6 D 방향 제어 밸브의 솔레노이드 코일은 연속 작동을 위해 제작되었습니다. 즉, 과열 없이 무기한으로 전원 공급을 유지할 수 있습니다. 정격 전압에서 코일 온도 상승은 30도 켈빈 미만으로 유지되며 예상 수명은 1천만 스위칭 주기를 초과합니다. 이러한 내구성으로 인해 밸브는 장기간 동안 초당 여러 번 전환될 수 있는 고주기 자동화에 적합합니다.
사용 가능한 전압에는 12, 24, 96, 205V의 DC 옵션과 110, 230V의 AC 옵션이 모두 포함됩니다. 코일은 공칭 전압에서 +/- 10%의 전압 변동을 허용하므로 전원 공급 장치가 변동하는 경우에도 밸브가 안정적으로 작동하는 데 도움이 됩니다. 전기 연결은 3극 커넥터에 대한 EN 175301-803 표준을 따릅니다. 올바르게 결합되면 커넥터는 IP65 보호 등급을 획득합니다. 즉, 모든 방향에서 발생하는 먼지와 물 분사에 저항합니다.
유지 관리 기술자가 높이 평가하는 실용적인 기능 중 하나는 제거 가능하고 회전 가능한 코일입니다. 전기 커넥터를 뽑고, 솔레노이드 코일을 제거하고, 배선이 더 쉬운 위치로 360도 회전한 다음, 유압 회로에 침입하지 않고 다시 설치할 수 있습니다. 이러한 유연성으로 인해 좁은 공간에서의 설치가 단순화되고 밸브가 시스템에 장착된 후 와이어 라우팅을 최적화할 수 있습니다.
표준 씰의 작동 온도 범위는 섭씨 영하 30도에서 영하 80도 사이입니다. 최적의 성능은 약 25에서 발생하지만 유압유 자체는 초당 10~500제곱밀리미터의 점도를 유지해야 합니다. 밸브의 무게는 약 1.46킬로그램으로 설치 중에 쉽게 다룰 수 있을 만큼 가볍지만 견고하고 잘 만들어졌다는 느낌을 줄 만큼 무겁습니다.
중요한 안전 고려 사항은 유체 점화 온도와 관련이 있습니다. 솔레노이드의 가장 뜨거운 표면은 연속 작동 중에 섭씨 150도에 도달할 수 있습니다. 유압유의 점화 온도는 이보다 최소 50도 이상 높아야 합니다. 즉, 최소 섭씨 200도의 점화 온도를 의미합니다. 대부분의 광유 유압유는 이 요구 사항을 쉽게 충족하지만 합성 유체나 특이한 제형은 사용하기 전에 확인이 필요합니다.
유압유 요구 사항 및 시스템 보호
Rexroth 4WE 6 D 방향 제어 밸브의 장기적인 신뢰성은 유압유 품질에 크게 좌우됩니다. 슬라이딩 스풀과 밸브 본체 보어 사이의 정확한 간격은 불과 몇 마이크로미터에 불과합니다. 이러한 간격보다 큰 오염 입자는 두 가지 메커니즘을 통해 빠른 마모와 최종 고장을 유발합니다.
첫째, 스풀과 보어 사이에 입자가 걸려서 기술자가 "고착"이라고 부르는 현상이 발생합니다. 스풀이 제자리에 고정되어 명령을 받아도 움직이지 않습니다. 처음에는 입자가 일시적으로 쐐기로 고정되었다가 자유롭게 작동하기 때문에 간헐적으로 나타날 수 있지만 더 많은 입자가 축적되면 문제는 필연적으로 악화됩니다. 둘째, 입자는 정밀 표면을 점차적으로 마모시키는 연삭 페이스트처럼 작용합니다. 공간이 열리면 내부 누출이 증가합니다. 이러한 누출은 펌프 전력을 낭비할 뿐만 아니라 오일 품질을 저하시키고 시스템 전체의 씰 마모를 가속화하는 열을 발생시킵니다.
Rexroth는 최대 오염 수준을 ISO 4406 클래스 20/18/15로 지정합니다. 이 분류는 오일 1밀리리터당 4미크론보다 큰 입자 5,000개 이하, 6미크론보다 큰 입자 1,300개 이하, 14미크론보다 큰 입자 320개 이하를 의미합니다. 이러한 청결도를 달성하려면 25미크론에서 베타 비율이 최소 75인 효과적인 여과가 필요합니다.
실제적으로 여과 시스템은 밸브 자체보다 밸브 수명에 걸쳐 더 많은 비용이 드는 경우가 많습니다. 필터 요소는 정기적으로 교체해야 하며 오일 분석 테스트를 통해 오염이 한계 내에 있는지 확인합니다. 여과 시 한 푼도 쓰지 않으면 밸브 교체 비용이 많이 들고 예상치 못한 가동 중단 시간이 발생합니다. 새로운 시스템을 설계하는 엔지니어는 고품질 필터에 대한 예산을 책정하고 필터 유지 관리를 선택 사항이 아닌 중요한 작업으로 계획해야 합니다.
표준 유체는 DIN 51524 파트 1, 2, 3을 충족하는 광유 유압유입니다. 적절한 씰 재질을 지정하는 경우 밸브는 특정 합성 유체 및 물-글리콜 혼합물에도 작동합니다. 표준 니트릴 고무 씰은 석유 오일과 잘 작동하지만 고온 응용 분야에는 불소 고무 씰이 필요하고 수성 유체에는 MH 또는 MT로 표시된 특수 화합물이 필요합니다.
파일럿 밸브로서의 역할과 누설특성
4WE 6 D 밸브는 더 큰 방향 밸브를 제어하는 파일럿 단계 역할을 하는 경우가 많습니다. 이 응용 분야에서 소형 4WE 6 D는 메인 스테이지 밸브에서 훨씬 더 큰 스풀을 움직이는 파일럿 압력을 전환합니다. 메인 밸브는 4WE 6 D의 직접 용량을 훨씬 넘어서는 분당 600리터 이상을 처리할 수 있지만 4WE 6 D의 안정적인 스위칭을 사용하여 제어 결정을 내립니다.
파일럿 밸브로 사용될 때 4WE 6 D의 성능은 전체 고유량 시스템의 안전성과 반응에 직접적인 영향을 미칩니다. 파일럿 밸브 T 포트의 불안정성 또는 파일럿 밸브의 과도한 내부 누출로 인해 메인 스테이지 위치 지정에 오류가 발생합니다. 이는 파일럿 밸브 응용 분야에서 유체 청결도와 T 포트 압력 안정성을 더욱 중요하게 만듭니다. 작은 파일럿 밸브는 본질적으로 훨씬 더 강력한 신체를 제어하는 뇌가 되므로 뇌를 건강하게 유지하려면 특별한 주의가 필요합니다.
모든 스풀형 밸브에는 설계상 내부 누출이 있습니다. 스풀과 보어 사이의 간격은 원활한 움직임을 허용해야 하며 이는 포핏 밸브처럼 완벽하게 밀봉될 수 없음을 의미합니다. 새 밸브는 누출이 거의 없으며 일반적으로 전체 압력에서 분당 0.5리터 미만입니다. 밸브의 작동 시간이 누적되고 마모가 증가하여 간극이 증가함에 따라 누출이 점차 증가합니다. 이는 정상이며 예상되는 현상입니다.
시스템 설계자는 특히 부하를 유지하는 애플리케이션에서 이러한 내부 누출을 고려해야 합니다. 위치를 유지하기 위해 4WE 6 D를 사용하는 실린더는 오일이 밸브를 통해 내부적으로 누출됨에 따라 천천히 표류합니다. 정적 유지를 위해서는 파일럿 작동식 체크 밸브를 추가하거나 부하 유지 스풀 설계를 사용해야 합니다. 시간 경과에 따른 누출률을 모니터링하면 마모에 대한 조기 경고도 제공됩니다. 누출이 제조업체의 한도를 초과하는 경우 완전히 고장나기 전에 밸브를 교체하면 예상치 못한 고장을 방지할 수 있습니다.
경쟁 옵션과 상호 참조 전략 비교
NG6 표준화는 여러 주요 제조업체가 Rexroth 4WE 6 D 방향 제어 밸브에 대한 상호 교환 가능한 대안을 제공한다는 것을 의미합니다. 경쟁 옵션을 이해하면 구매자가 더 나은 가격을 협상하고 공급망 유연성을 유지하는 데 도움이 됩니다.
Parker Hannifin은 4WE 6 D와 직접 경쟁하는 D1VW 시리즈를 생산합니다. 이 밸브는 약 345bar의 비슷한 압력 등급과 분당 80리터의 유량으로 동일한 NFPA D03 및 CETOP 3 장착 표준을 충족합니다. Parker는 정밀 제조 및 에너지 효율성을 강조하며 AC 정류 코일 및 소프트 스위칭 스풀 설계를 포함한 다양한 전기적 변형을 제공합니다.
Eaton Vickers는 중부하 작업에 적합한 견고한 구조로 알려진 DG4V-3 시리즈를 제조합니다. 상호 참조 테이블은 OF 멈춤쇠가 있는 4WE 6 D와 같은 특정 Rexroth 모델이 DG4V-3-2N과 같은 Vickers와 동등한 제품을 가지고 있음을 확인합니다. Vickers 브랜드는 고압 시스템에서 높은 평판을 얻고 있지만 가격은 다른 옵션보다 약간 높은 경우가 많습니다.
상호 참조 시 중요한 세부 사항에는 T 포트 압력 등급이 포함됩니다. 주요 작동 압력 기능은 브랜드 전반에 걸쳐 유사하게 유지되지만 리턴 포트 제한은 크게 다릅니다. 표준 Rexroth 4WE 6 D는 T 포트에서 160bar를 허용합니다. AC 솔레노이드가 있는 Parker D1VW는 103bar의 복귀 압력만 허용하지만 DC 또는 AC 정류 버전은 이를 207bar까지 증가시킵니다. 시스템 설계가 160bar 반환 압력에 접근하는 경우 표준 Parker AC 밸브를 대체하면 반환 압력 기능이 부족하여 오류가 발생할 수 있습니다.
이러한 변형은 구매자가 단순히 기계적 호환성이 기능적 동등성과 동일하다고 가정할 수 없는 이유를 강조합니다. 대체품을 승인하기 전에 전기 유형 및 모든 압력 등급을 포함한 전체 사양이 일치해야 합니다. 구매 부서는 부품 번호뿐만 아니라 중요한 매개변수가 애플리케이션 요구 사항과 일치하는지 확인하는 검증된 상호 참조 목록을 유지해야 합니다.
표준화의 이점은 단순한 비상 대체 이상으로 확장됩니다. 설계 단계에서 엔지니어는 "Rexroth 4WE 6 D 또는 승인된 동급 제품"을 지정한 다음 여러 공급업체와 관계를 유지할 수 있습니다. 이 경쟁을 통해 합리적인 가격을 유지하고 한 제조업체가 공급망 지연에 직면하더라도 부품을 계속 사용할 수 있도록 보장합니다. 핵심은 설치 후에 비호환성을 발견하기보다는 실제로 동등한 자격이 있는지 확인하기 위해 사전에 숙제를 하는 것입니다.
온-오프를 넘어서: 비례 제어를 고려해야 하는 경우
Rexroth 4WE 6 D 방향 제어 밸브는 바이너리 작동만 제공합니다. 그 사이에는 아무 것도 없이 완전히 켜지거나 완전히 꺼집니다. 이는 클램핑, 부품 배출 또는 간단한 확장-수축 주기와 같은 다양한 응용 분야에 완벽하게 작동합니다. 그러나 현대 자동화에서는 온-오프 밸브가 제공할 수 없는 가변 속도, 부드러운 가속 및 정밀한 위치 제어가 점점 더 요구되고 있습니다.
Rexroth 4WRPEH 시리즈와 같은 비례 밸브는 전기 입력 신호에 비례하여 유량을 지속적으로 변화시켜 이러한 격차를 메웁니다. 단순히 켜거나 끄는 대신 밸브에 유량 25%, 유량 63% 또는 기타 값을 명령할 수 있습니다. 이를 통해 스트로크 전반에 걸쳐 실린더 속도를 제어하고, 소프트 스타트 및 정지를 구현하여 충격 부하를 줄이고, 다축 시스템에서 부드러운 모션을 달성할 수 있습니다.
4WRPEH 시리즈는 4WE 6 D와 동일한 NG6 크기 및 장착 패턴을 유지하므로 직접적인 기계적 업그레이드 경로가 됩니다. 모델에 따라 유량 범위는 분당 4~40리터입니다. 밸브에는 제어 신호를 처리하고 위치 피드백을 제공하며 정교한 제어 알고리즘을 구현하는 온보드 전자 장치가 포함되어 있습니다. 이 통합 전자 설계는 4WE 6 D의 단순한 전자기 전환과 뚜렷한 대조를 이룹니다.
위치 피드백을 통해 제어 시스템은 스풀이 실제로 명령된 위치로 이동했는지 확인할 수 있습니다. 이 폐쇄 루프 제어는 밀리미터 단위의 정확도를 달성하여 정밀한 힘 제어가 필요한 서보 프레스나 부드러운 윤곽이 필요한 공작 기계와 같은 응용 분야를 가능하게 합니다. 또한 전기 피드백 신호를 통해 진단 모니터링을 통해 완전한 고장이 발생하기 전에 마모 또는 오작동을 감지할 수 있습니다.
최신 비례 밸브에는 Industry 4.0 제조 환경에 연결하는 IO-Link와 같은 디지털 통신 인터페이스가 포함되어 있습니다. 밸브는 실시간 성능 데이터, 유지 관리 예측 및 구성 매개변수를 제공하는 스마트 센서가 됩니다. 이는 4WE 6 D 방향 제어 밸브의 기본 전기 연결에서 세대적 도약을 나타냅니다.
온-오프 제어 대신 비례식을 선택해야 하는 경우는 언제입니까? 응용 분야에 이러한 요구 사항이 포함된 경우 가변 속도 작동, 부드러운 가속 및 감속, 부드러운 부품 접촉을 위한 압력 램핑, 기계적 잠금 장치 없이 위치 유지 또는 프로그래밍 가능한 모션 컨트롤러에 통합 등 비례 제어를 진지하게 고려해야 합니다. 반면에 단순히 신뢰할 수 있는 방향 전환이 필요하고 작동 중에 유량이 일정하게 유지된다면 더 간단하고 저렴한 4WE 6 D가 더 나은 선택입니다.
많은 기계 제작업체에서는 개폐식 밸브로 시작한 다음 나중에 고객 요구 사항이 변화함에 따라 비례 제어를 개조합니다. 전기적 통합과 시스템 튜닝에는 추가적인 엔지니어링 노력이 필요하지만 기계적 호환성으로 인해 이러한 업그레이드가 상대적으로 간단해졌습니다. 적절한 전기 인프라 및 제어 시스템 용량을 고려하여 설계하여 향후 업그레이드를 계획하면 나중에 완전히 재설계하는 것보다 비용이 절약됩니다.
구매 고려 사항 및 공급망 현실
Rexroth 4WE 6 D 방향 제어 밸브의 실제 가격은 특정 모델, 공급업체 및 시장 상황에 따라 상당히 다릅니다. 새 밸브의 가격은 일반적으로 구성과 수량에 따라 350~730달러입니다. 10개 이상의 단위 주문에는 대량 할인이 적용되며, 일부 유통업체는 더 많은 수량에서 단위당 비용을 15~25% 절감하는 계층화된 가격을 제공합니다.
eBay와 같은 온라인 마켓플레이스에는 새 밸브와 중고 밸브가 모두 다양한 가격대에 나열되어 있습니다. 중고 밸브는 비용 절감 측면에서 매력적으로 보일 수 있지만, 이력과 내부 상태는 아직 알려지지 않았습니다. 내부 누출은 마모에 따라 증가하고 이를 측정하려면 유량 테스트 장비가 필요하므로 판매자가 인증된 테스트 결과를 제공하지 않는 한 중고 밸브는 상당한 위험을 안고 있습니다. 중요한 애플리케이션의 경우 약간의 절감 효과가 신뢰성 불확실성을 정당화하는 경우는 거의 없습니다.
[BuyRexroth.com](http://buyrexroth.com/)과 같은 공인 대리점은 표준 모델의 경우 일반적으로 영업일 기준 28일 이내에 배송되는 일반적인 구성의 재고를 유지합니다. 이는 대략 6주에 해당하며, 이러한 표준 구성 요소에는 긴 시간이지만 전체 산업 자동화 부문에 영향을 미치는 지속적인 글로벌 공급망 압력을 반영합니다. 덜 일반적인 밸브 구성이나 부식 방지 코팅과 같은 특수 옵션으로 인해 리드 타임이 12주 이상으로 연장될 수 있습니다.
이러한 리드 타임은 장비 제조업체와 유지 관리 부서에 실질적인 계획 과제를 안겨줍니다. 기계 설계가 완료된 후 밸브를 주문하면 배송이 예상보다 오래 걸릴 경우 전체 프로젝트가 지연될 위험이 있습니다. 마찬가지로, 유지 관리 작업에서는 고장 발생 시 긴급 주문을 기다리기보다는 중요한 예비 부품을 비축해야 합니다. 재고 유지 비용은 부품을 기다리는 동안 발생하는 생산 중단 시간으로 인해 발생하는 훨씬 높은 비용과 균형을 이루어야 합니다.
국제 배송은 또 다른 복잡성을 추가합니다. 유압 밸브는 특별한 수출 제한 없이 표준 산업재로 인정되지만 배송 비용과 통관 시간은 목적지에 따라 크게 다릅니다. 독일에서 직접 배송하는 것보다 지역 유통업체에서 주문하면 더 높은 단가에도 불구하고 배송이 더 빠르고 물류가 단순해지는 경우가 많습니다.
총 소유 비용은 구매 가격을 훨씬 뛰어넘습니다. 설치 인력, 통합 엔지니어링, 시운전 시간 및 지속적인 유지 관리는 모두 수명 비용에 영향을 줍니다. 가장 중요한 점은 적절한 오일 청결도를 유지하는 데 필요한 여과 시스템에 여러 밸브를 교체하는 것보다 10년 이상의 비용이 소요되는 경우가 많다는 것입니다. 단기 비용을 절약하기 위해 여과를 무시하면 조기 밸브 고장이 발생하여 장기적 비용이 훨씬 더 많이 발생합니다.
최저 구매 가격에만 초점을 맞춘 구매자는 나중에 값비싼 문제를 일으키는 경우가 많습니다. 전체 평가에서는 가격과 함께 공급업체 신뢰성, 기술 지원 품질, 예비 부품 가용성 및 보증 기간을 고려합니다. 여러 승인된 공급업체와 관계를 구축하면 품질 표준을 유지하면서 예상치 못한 공급 중단에 대한 탄력성을 제공할 수 있습니다.
유지 관리 요구 사항 및 액세스 문제 해결
4WE 6 D 방향 제어 밸브의 표준 제품 카탈로그는 사양과 치수를 제공하지만 특히 자세한 유지 관리 절차나 문제 해결 가이드가 부족합니다. 제조업체는 일반적으로 이러한 운영 지식을 별도의 서비스 문서가 필요한 기술 전문 지식으로 간주합니다.
Rexroth와 HYDAC는 분해 절차, 마모 한계 사양, 권장 예비 부품 및 진단 흐름도를 다루는 포괄적인 서비스 매뉴얼을 발행합니다. 이 매뉴얼은 무료로 제공되지는 않지만 구매가 필요하거나 공식 교육 과정을 이수한 고객에게 제공됩니다. 이 정책은 제조업체의 지식을 보호하는 동시에 유지 관리를 수행하는 직원이 적절한 교육을 받도록 보장합니다.
유지 관리 팀의 경우 이는 문제를 진단하거나 수리를 계획하기 위해 카탈로그 정보에만 의존할 수 없음을 의미합니다. 문제가 발생하기 전에 제조업체의 기술 지원 그룹에 연락하면 긴급 상황 시 시간이 절약됩니다. 많은 유통업체에서는 다양한 밸브 유형을 다루고 분해 및 테스트 절차에 대한 실무 경험을 제공하는 교육 프로그램을 제공합니다.
일반적인 유지 관리 작업에는 솔레노이드 코일 교체, 씰 교체, 스풀 청소 등이 포함됩니다. 습식 전기자 설계를 통해 코일을 90도 회전하고 들어올려 유압 캐비티를 열지 않고도 코일을 교체할 수 있습니다. 이 5분 절차에는 수액 배수나 시스템 감압이 필요하지 않습니다. 새 씰과 청소된 스풀은 마모로 인해 사양을 초과하는 간격이 열리지 않은 경우 내부 누출이 증가한 밸브의 성능을 새 것과 같은 성능으로 복원할 수 있습니다.
밸브 문제를 체계적으로 진단하면 부품을 무작위로 교체하는 데 드는 노력이 낭비되는 것을 방지할 수 있습니다. 밸브가 이동하지 않으면 먼저 전력이 적절한 전압으로 코일에 도달하는지 확인하십시오. 저항계로 코일 저항을 점검하여 권선이 타지 않았는지 확인하십시오. 전기 점검을 통과하면 유압 문제가 의심됩니다. 오염된 오일로 인해 스풀이 들러붙어 분해 및 청소가 필요할 수 있습니다. 낮은 공급 압력은 부하 힘에 대해 스풀을 이동시키기에 불충분한 파일럿 압력을 제공할 수 있습니다.
전기 테스트를 수행하려면 코일 저항 사양을 알아야 합니다. 이는 기본 카탈로그가 아닌 세부 데이터 시트에 표시됩니다. 일반적인 DC 코일은 정격 전압에 따라 15~40옴을 측정합니다. AC 코일은 전류 제한을 위해 순수 저항보다는 인덕턴스에 의존하기 때문에 훨씬 낮은 저항(보통 5~15Ω)을 나타냅니다. 개방 회로는 코일이 소진되었음을 나타내고 저항이 매우 낮으면 권선이 단락되었음을 나타냅니다.
실제 애플리케이션 지침
산업용 프레스는 4WE 6 D 방향 제어 밸브의 전형적인 응용 분야를 나타냅니다. 밸브는 실린더 확장을 제어하여 누르는 힘을 가하고 후퇴하여 해제합니다. 압력 릴리프 밸브는 최대 힘을 제한하는 반면 방향 밸브는 단순히 방향을 명령합니다. 이 간단한 제어는 힘과 속도가 일정하게 유지되는 많은 프레싱 작업에 충분합니다.
사출 성형 기계는 4WE 6 D 모델을 포함한 다중 방향 밸브를 사용하여 클램프 실린더, 이젝터 핀 및 코어 당김을 제어합니다. 이러한 기능에는 부품 품질 문제를 방지하기 위해 누출을 최소화하면서 안정적인 방향 제어가 필요합니다. 315bar에서 작동하는 밸브의 능력은 대형 금형에 필요한 높은 조임력을 수용합니다.
굴삭기 및 크레인과 같은 이동식 유압 장비는 시스템 전체에 방향 밸브를 사용합니다. 4WE 6 D는 종종 운전자 콘솔에 있는 훨씬 더 큰 메인 제어 밸브에 파일럿 압력을 공급하는 파일럿 밸브 역할을 합니다. 이 아키텍처는 메인 밸브가 붐, 스틱 및 버킷 실린더를 구동하는 무거운 흐름을 처리하는 동안 운전자 제어를 가볍고 반응적으로 유지합니다. 컴팩트한 NG6 크기는 다양한 기능을 제공하는 파일럿 밸브 매니폴드에 쉽게 맞습니다.
조립 라인 자동화에서는 부품 이송, 클램핑 및 프레싱 작업을 위해 4WE 6 D 밸브를 자주 사용합니다. 빠른 응답 시간은 분당 여러 작업의 주기 속도를 지원합니다. 자동화 라인의 밸브 고장으로 인해 여러 다운스트림 스테이션에 영향을 미치는 생산이 중단되므로 긴 기대 수명이 중요하다는 것이 입증되었습니다.
이러한 각 애플리케이션에는 기본 사양 이상의 특정 세부 사항에 주의가 필요합니다. 프레스 제어 장치는 툴링을 보호하기 위해 신중한 압력 릴리프 밸브 크기 조정이 필요합니다. 성형 기계는 지속적인 순환으로 인한 높은 열 부하를 해결해야 합니다. 이동식 장비는 밸브 신뢰성을 위협하는 충격, 진동 및 극한의 온도에 직면합니다. 자동화 시스템은 프로그래밍 가능한 컨트롤러 및 안전 회로와의 통합이 필요합니다. 4WE 6 D는 유능한 기반을 제공하지만 완전한 시스템 설계가 이러한 응용 분야별 요구 사항을 충족하는 경우에만 성공합니다.
선택 결정 내리기
Rexroth 4WE 6 D 방향 제어 밸브 선택은 기본 요구 사항을 충족하는지 확인하는 것부터 시작됩니다. 시스템 압력은 350bar 이하로 유지되어야 하며, 유량 요구량은 DC 솔레노이드의 경우 분당 80리터, AC 버전의 경우 분당 60리터를 초과해서는 안 되며, 리턴 라인 압력은 압력 스파이크를 포함하여 160bar 미만으로 유지되어야 합니다.
전기 사양은 사용 가능한 전원 공급 장치와 일치해야 합니다. 24V DC는 현대 산업 제어에서 거의 보편화되었지만 구형 장비에는 110V 또는 230V AC 버전이 필요할 수 있습니다. 한계 전력 품질이 있는 시설에서 신뢰성 문제를 방지하려면 전압 허용 오차가 + 또는 - 10% 등급 내에 있는지 확인하십시오.
환경 조건에 따라 씰 재료 선택이 결정됩니다. 표준 니트릴 고무는 석유 오일과 함께 섭씨 영하 30도에서 영하 80도까지 작동합니다. 80도 이상의 고온 애플리케이션에는 불소탄성중합체 씰이 필요합니다. 수성 유체에는 다양한 화학적 환경에 저항하는 특정 씰 화합물이 필요합니다. 마찬가지로 유압유가 DIN 51524 표준을 충족하는지 확인하거나 대체 유체에 관해 제조업체에 문의하십시오.
장착 고려 사항에는 밸브 인터페이스와 솔레노이드 방향이 모두 포함됩니다. 장착 표면이 적절한 볼트 토크와 O-링 씰을 갖춘 평평한 씰링 평면을 제공하는지 확인하십시오. 회전 가능한 솔레노이드를 활용하여 배선이 편리하고 기계적 손상으로부터 보호되는 위치에 커넥터를 배치하도록 전기 배선을 계획하십시오.
표준 스프링 리턴 버전과 멈춤쇠 버전 사이의 결정은 듀티 사이클과 에너지 가용성에 따라 달라집니다. 디텐트 밸브는 밸브 위치가 자주 변경되지 않고 장기간 유지되어야 하는 응용 분야에서 에너지를 절약합니다. 스프링 리턴 밸브는 전력 손실로 인해 정의된 안전 상태로 돌아가기 때문에 보다 명확한 오류 모드를 제공합니다.
가변 속도 제어, 부드러운 가속 또는 위치 피드백이 필요한 애플리케이션의 경우 4WE 6 D의 한계가 분명해집니다. 이는 더 높은 비용과 복잡성에도 불구하고 비례 밸브를 고려해야 하는 시기를 나타냅니다. 결정은 애플리케이션에 실제로 변조가 필요한지 또는 적절한 회로 설계를 통한 온-오프 제어가 필요한 결과를 달성하는지에 따라 달라집니다.
밸브 자체를 넘어서 성공은 적절한 시스템 설계에 달려 있습니다. 적절한 열 발생으로 필요한 압력에서 적절한 흐름을 제공할 수 있도록 유압 동력 장치의 크기를 조정하십시오. ISO 4406 클래스 20/18/15 요구 사항을 충족하는 여과 장치를 설치하십시오. T 포트의 배압을 최소화하도록 복귀 라인을 설계하십시오. 어셈블리 오염을 제거하기 위해 초기 시동 시 압력 완화 보호 및 적절한 시스템 세척을 포함합니다.
결론 및 전략적 권고사항
Rexroth 4WE 6 D 방향 제어 밸브는 타당한 이유로 업계 표준으로 남아 있습니다. 고압 기능, 표준화된 인터페이스 및 입증된 신뢰성으로 인해 신뢰할 수 있는 방향 제어가 필요한 중압 및 고압 유압 시스템에 적합한 선택입니다. NG6 장착 표준이 전 세계적으로 수용되면서 자격을 갖춘 여러 공급업체를 통해 공급망 유연성이 제공됩니다.
그러나 성공적으로 적용하려면 밸브의 한계를 존중하고 필요한 유압 환경을 유지해야 합니다. 160bar T 포트 압력 제한은 제안이 아니라 초과 시 오류를 일으키는 엄격한 경계입니다. 엔지니어는 특히 공통 리턴 매니폴드를 공유하는 여러 밸브가 있는 시스템에서 리턴 라인 역학을 주의 깊게 분석해야 합니다.
유압유의 청결도도 마찬가지로 타협할 수 없습니다. ISO 4406 클래스 20/18/15를 충족하려면 적절한 여과와 지속적인 유지 관리에 대한 투자가 필요합니다. 이는 밸브와 관련된 최대 수명 비용을 나타내며 적절한 예산 우선순위를 가질 자격이 있습니다. 여과 비용을 절약하면 조기 밸브 교체와 예상치 못한 가동 중지 시간으로 인해 훨씬 더 큰 비용이 발생합니다.
표준화를 활용한다는 것은 검증된 사양과 함께 승인된 상호 참조 목록을 유지하는 것을 의미합니다. 브랜드 전반에 걸쳐 NG6 밸브의 기계적 호환성은 대체품을 가정하는 것이 아니라 기술적으로 검증하는 경우에만 공급망 탄력성을 제공합니다. 대안을 비교할 때 T 포트 압력 등급에 특히 주의하십시오.
새로운 기계 설계의 경우 온-오프 제어가 실제로 현재와 미래의 요구 사항을 충족하는지 고려하십시오. 4WE 6 D는 방향 전환과 일정한 흐름이 충분한 응용 분야에 적합합니다. 가변 속도, 부드러운 모션 또는 통합 진단이 요구되는 경우 비례 밸브 기술은 추가 투자 가치가 있는 기능을 제공합니다.
밸브는 기능과 한계에 대한 명확한 이해를 갖춘 성숙한 기술을 나타냅니다. 성공은 이러한 경계를 존중하고 유압 환경을 적절하게 유지하며 밸브 기능을 적용 요구 사항에 맞추는 데서 비롯됩니다. 적절하게 사용하면 4WE 6 D 방향 제어 밸브는 까다로운 산업 응용 분야에서 수년간 안정적인 서비스를 제공합니다.
