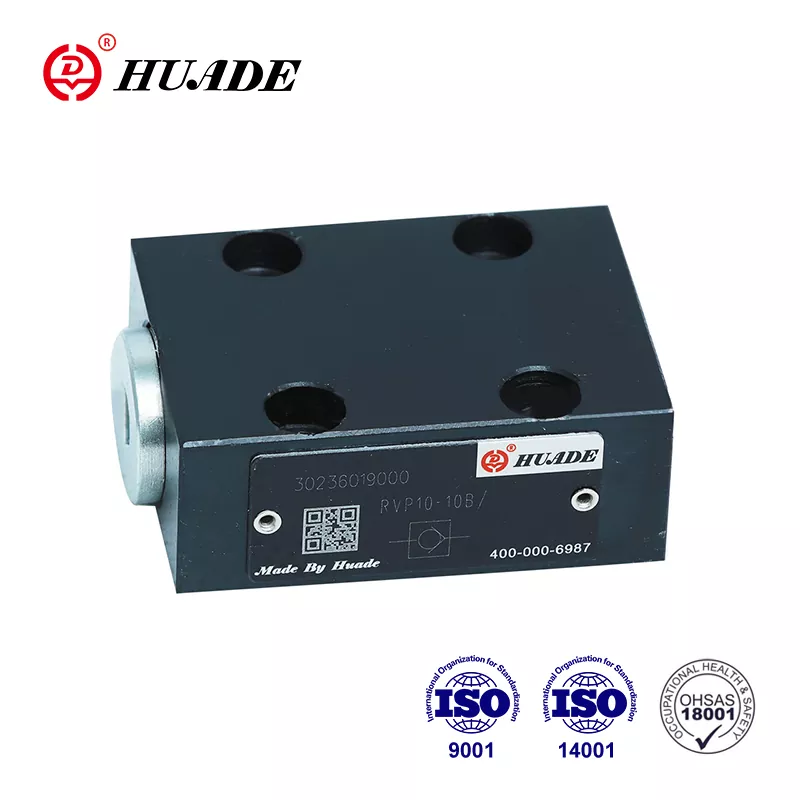

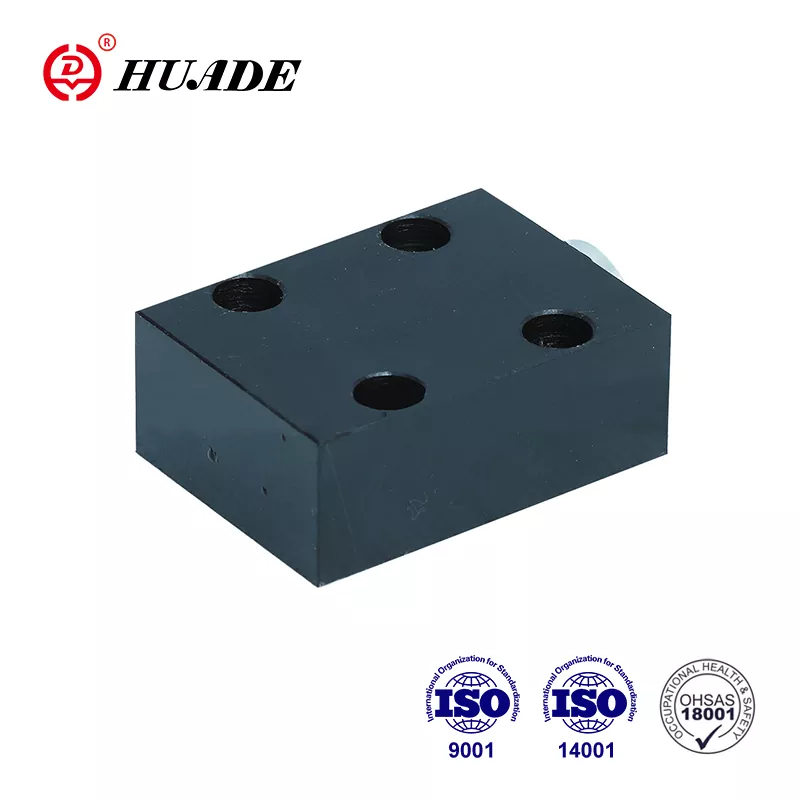

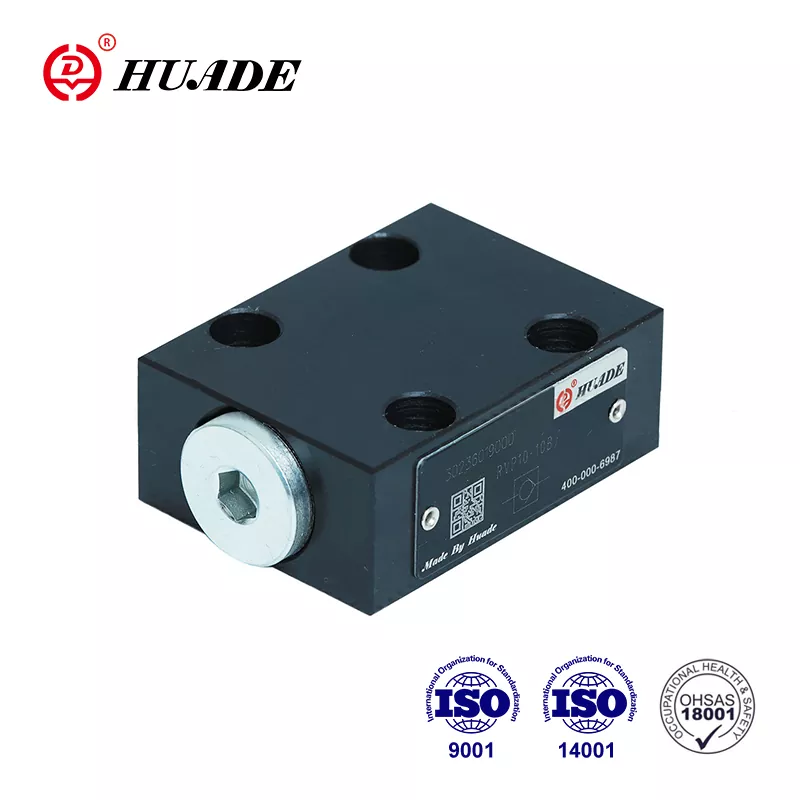

밸브 RVP 25를 확인하십시오

1979 년부터 7 년 이상 Rexroth와의 협력 인 Huade® Check Valve RVP 25는 합리적인 가격으로 Rexroth RVP 25와 호환됩니다. 내구성있는 강철로 만들어졌습니다. 모든 HUADE® 제품은 공장을 떠나기 전에 고품질을 보장하고 1 년 보증을 받기 전에 엄격한 테스트를 거쳤습니다. 보증 기간 내에 자유롭게 수리 할 수 있습니다. Huade의 상품은 국제 표준, 즉 ISO9001, ISO14001 및 ISO45001을 충족합니다. Huade® 체크 밸브는 엔지니어링 및 건설 기계, 야금, 공작 기계 등에 널리 사용됩니다. 이것은 중국의 오래된 국가 브랜드입니다.

체크 밸브 RVP 25의 제품 매개 변수

체크 밸브 RVP 25의 제품 기능 및 적용

특징:

▶ 서브 플레이트 연결

▶ 한 방향으로 누출이없는 폐쇄

애플리케이션:

체크 밸브 RVP 25는 주로 펌프의 배출구에서 백 압력 밸브 및 바이 패스 밸브로 사용됩니다.

체크 밸브 RVP 25의 생산 세부 사항

체크 밸브 타입 RVP 25는 다양한 고 프레스 산업 환경에서 사용할 수 있습니다. 그것은 바람직하게는 유동 누출을 한 방향으로 닫고 반대 방향으로 자유 흐름을 허용하는 작업을 가지고 있습니다. 구조 다이어그램은 다음과 같습니다. 기본적으로 하우징 (1), 포펫 (2) 압축 스프링 (3) 및 스프링 시트 (4)로 구성됩니다. 외부 직경으로 안내되는 Poppet (2)의 스트로크는 기계적 정지에 의해 제한됩니다. 내장 압축 스프링 (3)은 폐쇄 운동을 지원합니다. 또한 압축 스프링 (3)은 밸브를 통과하는 흐름이없는 경우에도 포펫 (2)을 닫힌 위치에 고정시킵니다.

상징

구조 다이어그램

Housing ingpoppet ③spring ④spring 좌석

체크 밸브 통지 RVP 25

1. 유체를 여과해야합니다. 최소 필터 섬광은 20 °입니다.

2. 탱크를 밀봉하고 에어 필터를 공기 입구에 설치해야합니다.

3. 서브 플레이트가없는 제품 공장을 떠날 때 필요한 경우 필요한 경우 특별히 주문하십시오.

4. 밸브 고정 나사는 높은 강도 레벨이어야합니다 (클래스 10.9). 샘플 책에 나열된 매개 변수에 따라 선택하고 사용하십시오.

5. 밸브와 연결된 표면의 거칠기는 0.8로 필요합니다.

6. 짝짓기 조각의 표면 마감은 0.01/100mm로 필요합니다.
