유압 흐름 제어 밸브유압 시스템의 필수 구성 요소는 액추에이터의 속도와 타이밍을 제어하기 위해 유압 유체의 유속을 조절하는 데 도움이됩니다. 산업용 기계, 건설 장비 또는 제조 시스템을 사용하든, 이러한 밸브를 올바르게 조정하는 방법을 이해하는 것은 최적의 시스템 성능, 에너지 효율성 및 장비 수명에 중요합니다.
조정 절차로 다이빙하기 전에 유압 흐름 제어 밸브가 수행하는 작업과 작동 방식을 이해하는 것이 중요합니다. 이 밸브는 흐름 경로에서 가변 제한을 생성하여 시스템을 통해 흐르는 유압 유체의 부피를 조절합니다. 주요 목적은 시스템의 하중 변화 또는 압력 변화에 관계없이 실린더 및 모터와 같은 유압 액추에이터의 속도를 제어하는 것입니다.
유량 제어 밸브는 바늘 밸브, 스로틀 밸브 및 압력 보상 유량 제어 밸브를 포함한 여러 유형으로 제공됩니다. 각 유형에는 특정 응용 프로그램 및 조정 방법이 있지만 기본 원칙은 모든 변형에서 일관성을 유지합니다.
유압 시스템으로 작업 할 때는 안전이 항상 최우선 과제가되어야합니다. 조정을 시도하기 전에 시설의 안전 절차에 따라 시스템이 제대로 억압되고 잠겨 있는지 확인하십시오. 유압 시스템은 적절한 예방 조치를 취하지 않으면 심각한 부상이나 사망을 초래할 수있는 매우 높은 압력으로 작동합니다.
적절한 렌치, 압력 게이지, 유량계 및 안전 장비를 포함하여 필요한 도구를 수집하십시오. 유압식 회로도, 밸브 사양 및 제조업체의 조정 절차를 포함하여 시스템의 기술 문서를 쉽게 사용할 수 있습니다. 최대 압력, 유량 및 온도 범위를 포함하여 시스템의 작동 매개 변수를 이해하는 것은 안전하고 효과적인 조정에 필수적입니다.
유압 시스템을 철저히 검사하고 조정이 필요한 특정 유량 제어 밸브를 식별하여 시작하십시오. 밸브 성능에 영향을 줄 수있는 손상, 누출 또는 오염의 가시 징후를 확인하십시오. 오염 된 유압 유체는 불규칙한 밸브 거동을 일으킬 수 있으며 조정하기 전에 해결해야합니다.
시스템의 현재 성능을 검토하고 해결하려는 모든 문제를 문서화하십시오. 일반적인 문제로는 액추에이터가 너무 빨리 또는 천천히 움직이거나 육포 운동 또는 일관되지 않은주기 시간이 포함됩니다. 이러한 증상을 이해하면 조정 전략을 안내하는 데 도움이됩니다.
조정하기 전에 밸브를 통한 전류 유속의 기준 측정을 설정하십시오. 이는 유압 라인에 설치된 유량계를 사용하거나 액추에이터 속도를 측정하고 실린더 변위 또는 모터 사양에 따라 흐름을 계산하여 달성 할 수 있습니다.
조정 프로세스 중에 기준점 역할을하므로 이러한 측정을 신중하게 문서화하십시오. 가능하면 다양한 부하 조건에서 유량을 측정하여 다양한 작동 시나리오에서 밸브가 어떻게 수행되는지 이해하십시오.
대부분의 유압 흐름 제어 밸브에는 밸브 제한이 다양하게 조정 나사 또는 손잡이가 있습니다. 조정 메커니즘은 일반적으로 밸브 본체 내에서 바늘, 스풀 또는 기타 유량 저장 요소의 위치를 변경하여 작동합니다.
작은 조정으로 시작하십시오. 일반적으로 한 번에 1/4 턴을 넘지 마십시오. 시계 방향 회전은 일반적으로 흐름을 감소시키고 (제한을 증가) 반 시계 방향 회전은 흐름을 증가시킵니다 (제한 감소). 그러나 항상 밸브 제조업체의 문서를 참조하여 특정 밸브의 조정 방향을 확인하십시오.
각 조정 후, 유압 유체가 작동 온도에 도달 할 수 있도록 여러 번의 완전한 사이클을 통해 시스템을 작동시키고 조정이 완전한 효과를 얻도록하십시오. 각 조정 후 유량 또는 액추에이터 속도를 측정하여 변화를 정량화하십시오.
대상 값에 가까운 유량을 달성 한 후에는 조정을 미세 조정하기 시작하십시오. 이 프로세스에는 작은 조정이 시스템 성능에 상당한 영향을 줄 수 있으므로 인내와 정밀도가 필요합니다. 각 조정 후 점진적인 변경을하고 시스템을 철저히 테스트하십시오.
시스템 안정성과 일관성에주의하십시오. 올바르게 조정 된 유량 제어 밸브는 사냥이나 진동없이 매끄럽고 예측 가능한 액추에이터 이동을 제공해야합니다. 불규칙한 동작을 발견하면 시스템, 오염 된 유체 또는 마모 된 밸브 구성 요소의 공기를 점검하십시오.
유압 유체 점도는 온도에 따라 변화하여 밸브를 통한 유량에 영향을 줄 수 있습니다. 일부 고급 흐름 제어 밸브에는 온도 보상 기능이 포함되지만 운영 환경의 극한 온도 변화를 설명하기 위해서는 수동 조정이 여전히 필요할 수 있습니다.
예상되는 작동 온도의 전체 범위에서 시스템 성능을 모니터링하고 필요한 경우 계절 조정을합니다. 패턴을 설정하고 향후 유지 보수 일정을 최적화하기 위해 이러한 조정에 대한 자세한 기록을 유지하십시오.

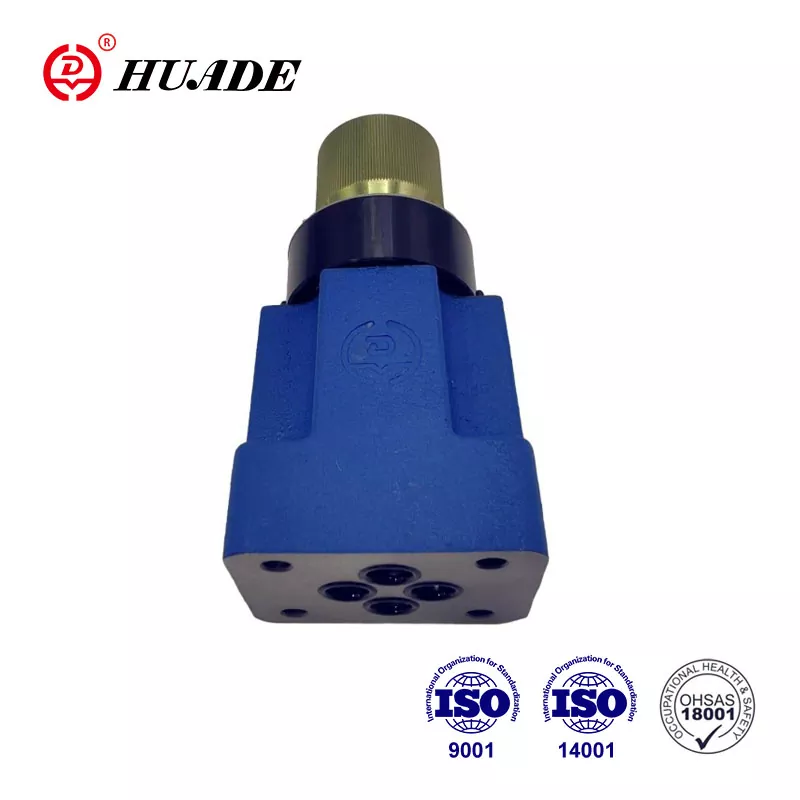

압력 보상 유량 제어 밸브는 시스템의 압력 변화에도 불구하고 일관된 유속을 유지합니다. 이 밸브에는 일반적으로 흐름 및 압력 조정 기능이 모두 있습니다. 압력 보상 조정은 유량 제어 오리피스의 차등 압력을 설정하는 반면, 흐름 조정은 실제 유량을 제어합니다.
압력 보상 밸브를 조정할 때 먼저 시스템의 작동 압력 범위에 따라 압력 보상을 적절한 수준으로 설정하십시오. 그런 다음 유량 제어를 조정하여 원하는 유량을 달성하십시오. 이 2 단계 프로세스는 다양한 하중 조건에서 최적의 밸브 성능을 보장합니다.
하중 감지 유압 시스템에서 유량 제어 밸브 조정은 밸브와 시스템의 하중 감지 펌프 간의 상호 작용을 고려해야합니다. 이 시스템은 시스템 수요에 따라 펌프 출력을 자동으로 조정하여 흐름 제어 밸브 동작에 영향을 줄 수 있습니다.
로드 센싱 시스템에서 밸브를 조정할 때는 밸브 조정을하기 전에 펌프의 압력 및 흐름 설정이 올바르게 구성되어 있는지 확인하십시오. 펌프 출력과 밸브 설정의 관계는 최적의 시스템 효율성과 성능을 달성하는 데 중요합니다.
과도 조정은 유압 흐름 제어 밸브로 작업 할 때 가장 일반적인 실수 중 하나입니다. 큰 조정을하면 시스템 불안정성을 초래할 수 있으며 민감한 구성 요소를 손상시킬 수 있습니다. 항상 작고 점진적으로 변경하고 조정간에 철저히 테스트하십시오.
시스템 워밍업 시간을 고려하지 않는 것은 또 다른 빈번한 오류입니다. 유압 시스템은 차가운 경우와 작동 온도에서 다르게 성능을 발휘합니다. 최종 조정을하기 전에 항상 시스템이 정상 작동 온도에 도달하도록 허용하십시오.
시스템 오염을 무시하면 밸브 성능이 저하되고 조정이 실패 할 수 있습니다. 오염 된 유압 유체는 밸브가 붙어 있고 불규칙한 작동 및 조기 마모를 유발할 수 있습니다. 밸브 조정을 시도하기 전에 오염 문제를 해결합니다.
흐름 제어 밸브 성능의 정기적 인 모니터링은 최적의 시스템 작동을 유지하기 위해 필수적입니다. 누출 점검, 유량 확인 및 성능 변경 문서를 포함하는 일상적인 검사 일정을 설정하십시오.
날짜, 설정 및 성능 측정을 포함한 모든 조정에 대한 자세한 기록을 유지하십시오. 이 문서는 향후 문제를 해결하고 유지 보수 일정을 최적화하는 데 매우 중요합니다.
시스템 성능에 영향을 미치기 전에 잠재적 밸브 문제를 감지하기 위해 진동 분석 또는 열 이미징과 같은 조건 모니터링 기술 구현을 고려하십시오. 문제를 조기 탐지하면 사전 유지 보수가 가능하며 비용이 많이 드는 가동 중지 시간을 방지합니다.
유압 흐름 제어 밸브를 올바르게 조정하는 것은 유압 원리에 대한 이해, 안전에 대한주의, 세부 사항에주의를 기울여야하는 예술과 과학입니다. 체계적인 조정 절차를 따르고, 자세한 기록을 유지하고, 안전을 우선시함으로써, 장비 수명을 확장하고 운영 효율성을 향상시키는 동시에 유압 시스템의 성능을 최적화 할 수 있습니다.
모든 유압 시스템은 고유하며 특정 시스템 요구 사항, 작동 조건 및 제조업체 권장 사항에 따라 조정 기술을 조정해야 할 수도 있습니다. 의심스러운 경우 유압 시스템 전문가 또는 밸브 제조업체의 기술 지원 팀과 상담하여 적절한 조정 절차와 최적의 시스템 성능을 보장하십시오.
