유압 시스템을 사용하는 경우 매일, 교대 근무마다 제대로 작동하는 구성 요소가 필요합니다. 그만큼4WE10 방향 제어 밸브바로 그 이유 때문에 전 세계 공장에서 명성을 얻었습니다. 이 방향 제어 밸브는 가장 멋진 기술은 아니지만 4WE10은 놀라운 일관성으로 유압 유체 흐름을 제어하는 필수 작업을 처리합니다.
그만큼4WE10 밸브간단한 원리로 작동합니다. 전자기 코일은 밸브 본체 내부의 스풀을 밀어 유압 오일의 통로를 열고 닫습니다. 코일에 전원을 공급하면 스풀이 움직입니다. 전원을 차단하면 스프링이 전원을 원래 위치로 되돌립니다. 4WE10의 디자인은 직접 작동식입니다. 즉, 전기 신호와 기계적 움직임 사이에 파일럿 단계나 복잡한 메커니즘이 없습니다.
4WE10의 NG10 표준 이해
그만큼4WE10 방향 제어 밸브CETOP 5 또는 ISO 4401-05라고도 알려진 NG10 장착 표준을 따릅니다. 이러한 표준화는 방향 제어 밸브에 대해 생각하는 것보다 더 중요합니다. 이는 장착 플레이트를 재설계하거나 시스템을 다시 배관하지 않고도 한 제조업체의 4WE10을 다른 제조업체의 동등한 방향 제어 밸브로 교체할 수 있음을 의미합니다. 유지 관리 팀과 장비 설계자의 경우 4WE10의 이러한 호환성으로 인해 골치 아픈 일과 비용이 줄어듭니다.
그만큼4WE10 밸브4개의 기본 포트를 통해 연결됩니다. P는 압력 입구용, A 및 B는 액추에이터에 연결되는 2개의 작업 포트용, T는 탱크로 돌아가는 리턴 라인용입니다. 이 4방향 구성을 통해 4WE10은 양방향 이동을 제어할 수 있으며, 이것이 바로 확장 및 수축이 필요한 실린더를 제어하는 방향 제어 밸브를 찾을 수 있는 이유입니다.
4WE10 방향 제어 밸브의 기술적 역량
그만큼4WE10특정 모델에 따라 최대 315-350bar의 압력을 처리하며 이는 약 4,569PSI에 해당합니다. 이는 극도로 힘든 작업 영역을 탐험하지 않고도 대부분의 산업용 기계에 충분합니다. 4WE10의 공칭 유량은 분당 120리터이지만, 이 방향 제어 밸브는 필요할 때 분당 160리터까지 밀어 넣을 수 있습니다. 참고로 분당 120리터는 대략 분당 31.7갤런과 같습니다.
이 숫자는4WE10 밸브귀하의 시스템에 적합합니다. 방향 제어 밸브를 통해 지속적으로 더 높은 유량을 실행하는 경우 열을 생성하고 에너지를 낭비하는 압력 강하가 나타나기 시작합니다. 4WE10의 유량과 압력 강하 사이의 관계는 선형이 아닙니다. 이는 제곱 법칙을 따릅니다. 즉, 유량이 두 배로 증가하면 압력 손실이 4배로 늘어납니다. 명목상 분당 120리터에서 4WE10 방향 제어 밸브는 약 12bar의 압력 강하를 나타내며, 이는 유용한 작업이 아닌 열로 전환되는 에너지를 나타냅니다.
4WE10 스풀 유형 및 응용
그만큼4WE10 밸브D, E, G 및 H와 같은 문자로 식별되는 다양한 스풀 구성으로 제공됩니다. 각 문자는 방향 제어 밸브가 중앙 위치에 있을 때 유체 경로에 어떤 일이 발생하는지 정의하며 올바른 4WE10 구성을 선택하는 것은 기계 작동 방식에 중요합니다.
그만큼4WE10 H-스풀중앙 위치의 모든 포트를 차단합니다. 이는 부하가 걸린 상태에서도 실린더를 정확한 위치에 고정하는 유압 잠금 장치를 생성합니다. 용접 작업이 진행되는 동안 클램프를 닫은 상태로 유지하는 등 위치 정확도가 중요한 경우 이 4WE10 구성을 사용합니다. 단점은 갇힌 오일의 열팽창으로 인해 방향 제어 밸브의 압력이 높아질 수 있으므로 설계 시 이를 고려해야 한다는 것입니다.
그만큼4WE10 G-스풀압력 포트를 중앙 위치의 탱크에 직접 연결합니다. 이 방향 제어 밸브 구성은 펌프를 언로드하여 4WE10이 유휴 상태인 동안 시스템 압력을 거의 0으로 떨어뜨립니다. 이는 기계가 사이클 사이에 대기하는 프레스 응용 분야에서 흔히 발생합니다. 펌프가 작동하지만 에너지를 절약하고 열을 감소시키는 4WE10 밸브를 통해 고압에 맞서 싸우지 않습니다.
그만큼4WE10 E-스풀압력 포트를 차단하지만 작업 포트를 탱크에 연결합니다. 이렇게 하면 방향 제어 밸브를 통해 펌프에서 새로운 흐름이 방지되는 동시에 액추에이터에서 갇힌 압력이 빠져나가게 됩니다. 4WE10 시스템에서 다음 사이클이 시작되기 전에 잔압을 방출해야 할 때 유용합니다.
다양한 적용 분야에는 다양한 동작이 필요하며, 표준화된 문자 코드를 사용하면 긴 기술 설명 없이 필요한 4WE10 방향 제어 밸브를 정확하게 지정하는 것이 더 쉬워집니다.
4WE10 방향 제어 밸브 설치
장착4WE10간단하지만 몇 가지 세부 사항에 주의를 기울여야 합니다. 방향 제어 밸브는 어떤 방향으로도 장착할 수 있지만 유지 관리가 쉽도록 4WE10의 전기 연결이 끝나는 위치를 고려해야 합니다. 코일은 분리 가능하며 축을 중심으로 360도 회전할 수 있어 4WE10 설치 시 좁은 공간을 다룰 때 도움이 됩니다.
자주 간과되는 세부 사항 중 하나는4WE10 밸브리턴 라인 압력입니다. 메인 포트는 350bar를 처리하는 반면 방향 제어 밸브의 탱크 포트는 160bar 미만을 유지해야 합니다. 공통 리턴 라인을 공유하는 여러 4WE10 장치를 실행하는 경우 한 방향 제어 밸브의 압력 스파이크가 다른 방향 제어 밸브에 영향을 미칠 수 있습니다. 배압으로 인해 4WE10에서 원치 않는 스풀 움직임이 발생할 수도 있습니다. 각 4WE10 리턴 라인에 개별 체크 밸브를 사용하거나 적절한 라인 크기를 보장하면 이 문제를 방지할 수 있습니다.
그만큼4WE10 방향 제어 밸브수동 오버라이드 기능이 포함되어 있어 시운전이나 문제 해결 중에 수동으로 조작할 수 있습니다. 4WE10의 이 기능은 탱크 포트의 압력 제한이 50bar입니다. 이는 안전 기능이나 방향 제어 밸브의 정기적인 작동을 위해 설계되지 않았으며 단지 유지보수 보조용으로만 사용되었습니다.
4WE10 전기 사양
최대4WE10 방향 제어 밸브24V DC에서 실행되지만 시설 표준에 따라 12V, 48V, 110V AC 및 220V AC용 4WE10 버전을 찾을 수 있습니다. 4WE10 코일은 산업용 방향 제어 밸브의 산업 표준이 된 DIN EN 175301-803 전기 커넥터를 통해 연결됩니다. 많은 4WE10 버전에는 코일에 전원이 공급될 때 켜지는 LED 표시기가 포함되어 있어 멀티미터 없이도 빠르게 시각적으로 확인할 수 있습니다.
그만큼4WE10의코일 설계는 습식 핀 구조를 사용합니다. 즉, 방향 제어 밸브를 통해 흐르는 유압 오일과 직접 접촉하게 됩니다. 4WE10의 오일 접촉은 몇 가지 유용한 기능을 수행합니다. 코일을 냉각시켜 방향 제어 밸브의 열 과부하를 방지합니다. 기계적 진동과 소음을 줄여 4WE10 작동을 조용하게 유지합니다. 또한 방향 제어 밸브의 코일 수명을 연장하는 윤활 기능을 제공합니다. 단점은 4WE10에 코일 결함이 있는 경우 교체하기 전에 시스템의 해당 부분을 배수하거나 격리해야 한다는 것입니다. 하지만 탈착식 설계로 인해 방향 제어 밸브의 경우 이 프로세스가 상대적으로 빠르게 이루어집니다.
4WE10 밸브의 유체 요구 사항
그만큼4WE10 방향 제어 밸브55°C에서 점도가 약 37mm²/s인 광물 기반 유압 오일을 기대합니다. 4WE10은 2.8~380mm²/s의 넓은 범위를 허용하지만 극한에서 작동하면 방향 제어 밸브의 성능에 영향을 미칩니다. 매우 얇은 오일은 4WE10의 내부 누출을 증가시키는 반면, 두꺼운 오일은 응답 시간을 늦추고 방향 제어 밸브를 통한 압력 강하를 증가시킵니다.
오염 제어는 다음과 같은 경우에 매우 중요합니다.4WE10 밸브삶. 방향 제어 밸브에 대한 권장 사항은 ISO 4406 청정도 20/18/15 이상, 여과도 10-16 마이크론입니다. 지나치게 정밀하게 들릴 수도 있지만 4WE10의 스풀과 보어 사이의 간격은 방향 제어 밸브 설계에 따라 5~25미크론 범위로 측정됩니다. 해당 크기 범위의 입자는 사포처럼 작용하여 각 포트를 다른 포트와 밀봉하는 4WE10의 정밀 표면을 착용합니다.
단단한 입자는 긁힘을 발생시켜 시간이 지남에 따라 누출을 증가시킵니다.4WE10 방향 제어 밸브. 부드러운 오염물질과 물은 부식을 촉진하거나 슬러지 침전물을 형성할 수 있습니다. 어느 쪽이든 4WE10 밸브 성능이 저하됩니다. 매우 더러운 시스템에서는 4WE10 스풀이 원활하게 움직이지 않거나 방향 제어 밸브의 중앙 위치로 느리게 돌아가는 현상이 나타날 수 있습니다.
4WE10 압력 강하 및 시스템 효율성
압력 강하를 이해하면 보다 효율적인 시스템을 설계하는 데 도움이 됩니다.4WE10 밸브. 분당 60리터에서 방향 제어 밸브는 약 3bar 떨어집니다. 분당 100리터에서는 4WE10을 통해 8bar로 점프합니다. 분당 최대 120리터에서는 방향 제어 밸브 전체에서 12bar가 손실됩니다.
주어진 유량에서 압력 강하의 각 막대는 열로 변환된 전력을 나타냅니다.4WE10. 공식은 간단합니다. 전력 손실은 유량과 압력 강하를 곱한 값과 같습니다. 방향 제어 밸브를 통해 8bar의 강하로 분당 100리터의 열이 발생하면 약 1.3kW의 열이 발생합니다. 시스템은 쿨러를 통해 또는 더 높은 오일 온도를 수용하여 4WE10에서 생성된 열을 방출해야 합니다.
효율성이 중요한 시스템의 경우 유량을 분당 80리터 미만으로 유지합니다.4WE10 방향 제어 밸브밸브 크기와 열 발생 사이에 더 나은 균형을 제공합니다. 4WE10이 효율적으로 처리할 수 있는 것보다 더 높은 유량이 필요한 경우 다음 크기를 늘리거나 여러 방향 제어 밸브를 병렬로 사용하는 것을 고려하십시오.
4WE10 전환 시간 및 응답
그만큼4WE10 밸브일반적으로 70~120밀리초 내에 전환되는데, 이는 대부분의 산업용 애플리케이션에 충분히 빠르지만 순간적이지는 않습니다. 방향 제어 밸브의 내부 댐핑 기능은 전환을 부드럽게 하여 구성 요소를 손상시키거나 소음을 발생시킬 수 있는 유압 충격을 방지합니다. 전환 이벤트 중에 오일 흐름을 측정하는 4WE10 스풀에 설계된 작은 오리피스와 챔버를 찾을 수 있습니다.
일부4WE10 방향 제어 밸브모델에는 전환 속도를 조정할 수 있는 외부 조정 나사가 포함되어 있습니다. 이는 여러 4WE10 장치가 공통 라인을 공유할 때 유용하며 방향 제어 밸브 시스템의 압력 과도 현상을 방지하기 위해 전환 시간을 엇갈리게 할 수 있습니다.
4WE10 방향 제어 밸브의 일반적인 응용 분야
당신은 찾을 것이다4WE10 밸브산업 환경 전반에 걸쳐. 공작 기계 응용 분야에서는 절단이 진행되는 동안 실린더가 강제로 확장되고 위치를 유지해야 하는 작업 클램핑을 위해 4WE10 방향 제어 밸브를 사용합니다. 사출 성형 기계는 4WE10을 사용하여 플라스틱 흐름을 조절하는 밸브 핀을 제어합니다. 자동화된 조립 라인은 개별 위치 이동을 위해 픽 앤 플레이스 로봇에 이러한 방향 제어 밸브를 사용합니다.
그만큼4WE10이산 제어에 탁월합니다. A 위치로 이동하고 정지하고 B 위치로 이동하고 정지합니다. 이 방향 제어 밸브는 그 사이에 아무 것도 없이 열리거나 닫히기 때문에 비례 제어를 잘 처리하지 못합니다. 4WE10이 제공하는 것 이상의 가변 속도 제어 또는 정밀한 유량 조절이 필요한 경우 대신 4WRPE 시리즈의 비례 방향 제어 밸브를 사용하면 됩니다.
4WE10 밸브 유지 관리
그만큼4WE10의탈착식 코일 설계로 방향 제어 밸브의 유지 관리가 단순화되었습니다. 4WE10의 코일이 고장 나면 유압 시스템을 열지 않고도 교체할 수 있습니다. 전기 플러그를 분리하고 고정 너트를 풀고 기존 코일을 빼낸 다음 방향 제어 밸브에 새 코일을 설치하십시오. 4WE10 코일은 설치 중에 회전할 수 있으므로 가장 편리한 위치에 전기 커넥터를 배치할 수 있습니다.
내부 스풀 마모4WE10 방향 제어 밸브결국 누출이 증가하고 반응이 느려집니다. 위치를 유지해야 할 때 실린더가 천천히 표류하거나 4WE10에서 전환 시간이 길어지는 것을 볼 수 있습니다. 그 시점에서 귀하는 방향 제어 밸브를 새 씰과 새 스풀로 재구축하거나 4WE10을 완전히 교체하는 것을 고려하고 있습니다. 경제적 계산은 인건비와 밸브 가격에 따라 달라집니다.
오염으로 인한 고착4WE10간헐적인 작동 또는 완전한 변속 실패로 나타납니다. 때로는 시스템을 세척하고 필터를 교체하여 방향 제어 밸브의 기능을 복구할 수 있지만 4WE10 스풀이나 보어에 스코어링이 발생한 경우 방향 제어 밸브용 교체 부품이 필요합니다.
4WE10 방향 제어 밸브 소싱

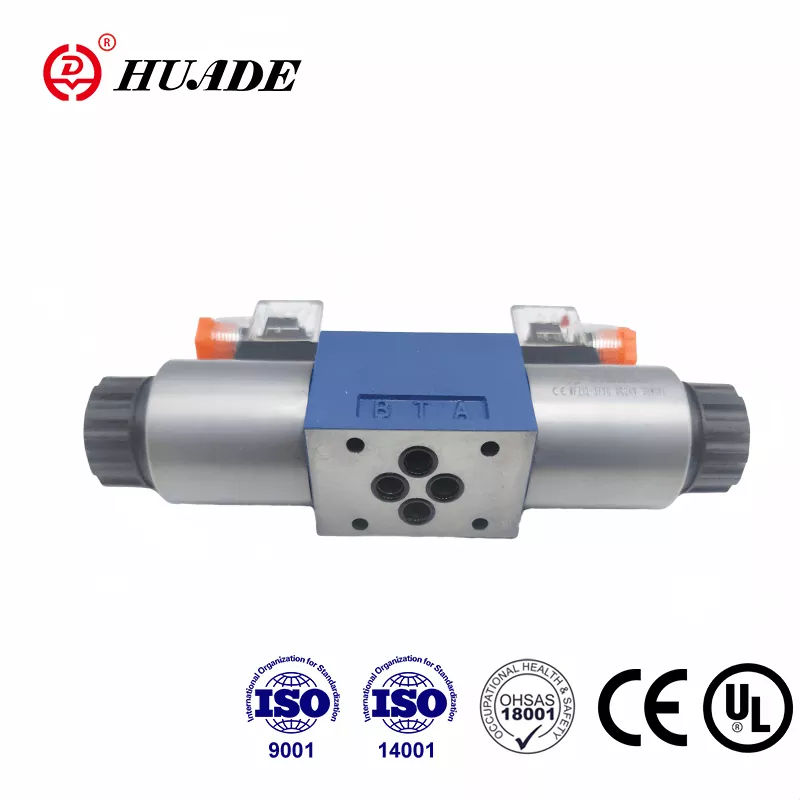

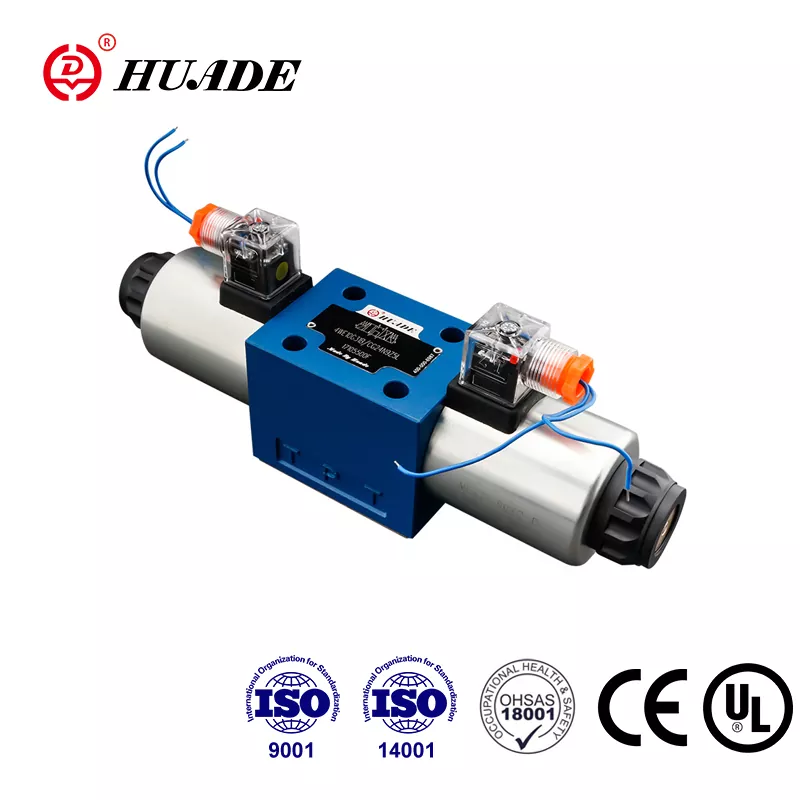

보쉬렉스로스(Bosch Rexroth)가 창안한4WE1053가지의 다양한 스풀 구성으로 가장 다양한 방향 제어 밸브를 설계하고 제공합니다. 4WE10 밸브는 방향 제어 밸브의 참조 표준 역할을 합니다. Hydac, Parker, Eaton Vickers 및 Argo Hytos는 모두 동일한 인터페이스에 탑재되는 호환 가능한 4WE10 버전을 제조합니다. CML 및 Huade와 같은 중국 제조업체는 방향 제어 밸브의 장착 표준을 유지하는 비용 경쟁력 있는 4WE10 대안을 생산합니다.
가격 책정4WE10 방향 제어 밸브수량, 사양, 공급업체에 따라 단위당 약 $18 ~ $38입니다. 4WE10 장치의 최소 주문 수량은 단일 부품부터 50개 이상까지 다양하며, 대량 주문으로 인해 단가가 낮아집니다. 표준 4WE10 구성의 경우 리드 타임은 일반적으로 10~15일입니다.
표준화는 소스를 제공할 수 있음을 의미합니다.4WE10 방향 제어 밸브여러 공급업체로부터 구매하고 호환성을 유지합니다. 중요한 응용 분야의 경우 방향 제어 밸브에 대한 단일 공급망에 의존하지 않도록 서로 다른 두 제조업체의 4WE10 밸브를 비축할 수 있습니다.
4WE10의 한계와 대안을 고려해야 하는 시기
그만큼4WE10 방향 제어 밸브설계된 역할을 잘 처리하지만 명확한 한계가 있습니다. 4WE10 제어의 바이너리 특성은 이 방향 제어 밸브가 가변 속도 또는 소프트 스타트가 필요한 응용 분야에 적합하지 않음을 의미합니다. 고유량에서 압력 강하는 4WE10을 고유량 연속 작업에 비효율적으로 만듭니다. 4WE10 스풀 설계에 내재된 내부 누출은 이 방향 제어 밸브가 폐쇄형 중앙 구성에서 무기한으로 압력을 유지하지 않음을 의미합니다.
그 이상의 비례제어가 필요한 경우4WE10통합 전자 장치 및 비례 솔레노이드가 포함된 방향 제어 밸브를 살펴보십시오. 매우 낮은 누출이 필요한 경우 4WE10 대신 포핏 스타일 밸브를 고려하십시오. 분당 120리터를 훨씬 넘는 유량으로 작업하는 경우 4WE10 방향 제어 밸브보다 다음 크기(NG16 또는 NG25)가 더 적합합니다.
그만큼4WE10기술이 성숙해졌기 때문에 기본 4WE10 성능이 크게 향상되지는 않습니다. 유압장치의 혁신은 진단 기능이 통합된 비례 및 스마트 방향 제어 밸브로 이동했습니다. 4WE10은 기능이 요구 사항과 일치하고 입증되고 표준화된 방향 제어 밸브 기술이 새로운 접근 방식의 이점보다 더 중요한 응용 분야에 여전히 적합합니다.
올바른 4WE10 구성 선택
선택4WE10 방향 제어 밸브시스템 매개변수를 밸브 성능과 일치시켜야 합니다. 4WE10의 효율성을 위해 필요한 유량을 계산하고 분당 80~100리터 미만으로 유지되는지 확인하세요. 방향 제어 밸브에 대한 적절한 안전 여유와 함께 압력이 315-350bar 제한 내에 유지되는지 확인하십시오. 귀하의 응용 분야에 필요한 센터링 동작을 제공하는 4WE10 스풀 유형을 선택하십시오.
설치 장소에서 사용 가능한 전기 공급 장치를 고려하고 적절한 사양을 지정하십시오.4WE10방향 제어 밸브의 코일 전압. 유지 관리 접근을 생각해 보십시오. 서비스가 필요할 때 누군가가 4WE10의 전기 커넥터와 코일에 접근할 수 있습니까? 방향 제어 밸브의 배압 문제를 방지하려면 리턴 라인 배관을 계획하십시오.
그만큼4WE10의신뢰성은 이 방향 제어 밸브 뒤에 있는 간단한 기계 설계와 성숙한 제조 공정에서 비롯됩니다. 작동 범위 내에서 적절하게 적용되고 기본 유압 시스템 관행에 따라 유지 관리되면 4WE10은 수년간 일관된 서비스를 제공합니다. 글로벌 가용성 및 경쟁력 있는 가격과 결합된 이러한 신뢰성은 4WE10 방향 제어 밸브가 아직 생산 중인 오래된 밸브 기술 중 하나임에도 불구하고 산업용 유압 제어를 위한 표준 선택으로 남아 있는 이유를 설명합니다.
적당한 유량에서 개별 위치 제어만 필요한 시스템의 경우,4WE10 방향 제어 밸브실용적이고 잘 이해된 솔루션을 나타냅니다. 새로운 기술의 정교함을 제공하지는 못하지만 4WE10은 매일 출근하여 드라마 없이 제 역할을 다할 것입니다.
