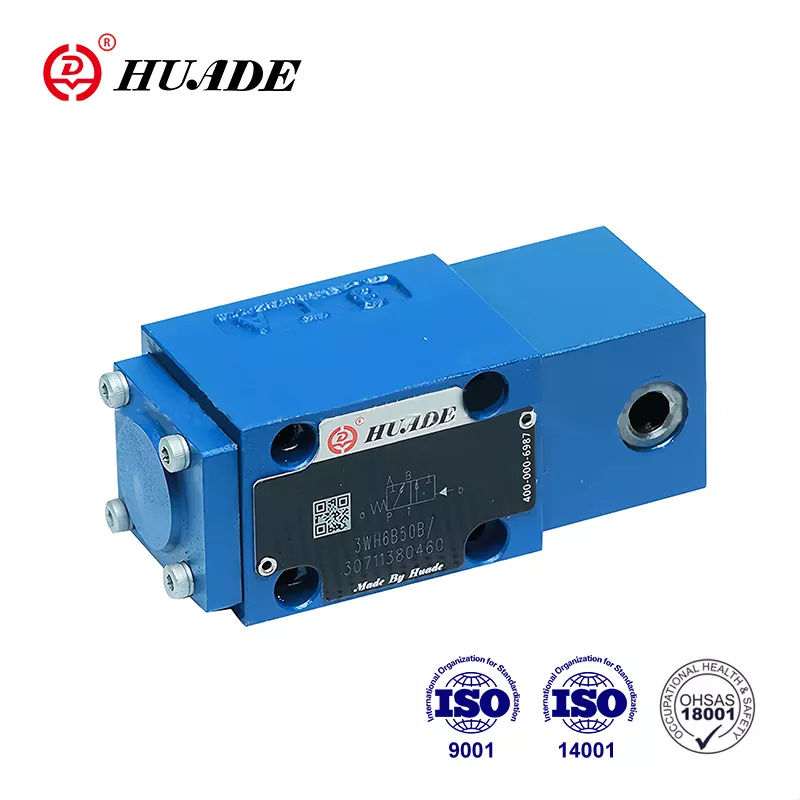

중국 유압 산업의 선두 제조업체인 Huade Hydraulic은 Rexroth와 두 가지 장기적인 협력 경험을 갖고 있습니다. Huade® 방향 제어 밸브 유형 WH는 이 라인의 유사한 제품보다 기술이 더욱 발전하고 내구성이 뛰어납니다. Huade는 유압 제품의 고품질을 보장하기 위해 전 세계에서 수입한 750개 이상의 첨단 생산 장비를 운영하고 있습니다. 이 라인의 유사한 제품보다 기술이 더욱 발전하고 내구성이 뛰어납니다. 공장은 국제 표준, 즉 ISO9001, ISO14001 및 OH SAS18001을 준수합니다. Huade Hydraulic이 생산하는 일련의 방향 밸브는 해양 유압 시스템에 널리 사용됩니다. Huade는 해양 산업에서 거대한 고객 그룹을 소유하고 있습니다.
|
크기 |
6 |
10 |
|
|
최대 작동 압력 |
포트 A, B, P(MPa) |
31.5까지 |
|
|
포트 T(MPa) |
16까지 |
||
|
기호 A 및 B에서는 포트 T를 누출 포트로 사용해야 합니다. |
|||
|
최대 유량(L/min) |
최대 60 |
최대 120 |
|
|
흐름에 따라 작동 |
공칭 단면적의 기호 Q6% |
||
|
기호 W, 공칭 단면적의 3% |
|||
|
체액 |
미네랄 오일 또는 인산염 에스테르 |
||
|
작동유 온도범위(℃) |
-20~+80 |
||
|
점도 범위 (mm2/s) |
2.8~500 |
||
|
무게(kg) |
작동 실린더 1개 |
약 2 |
약 3.5 |
|
2 작동 실린더 |
approx.2.2 |
약 4.5 |
|
|
플롯 압력(MPa) |
분 |
0.6 ~ 1> 탱크 압력 |
0.5 |
|
최대 |
20 |
6 |
|
특징:
▶ 직동식 방향 스풀 밸브
▶ 스트로크 제한 옵션이 있는 2위치 밸브
▶ 서브플레이트 장착
▶ Din 24 340 form A, ISO 4401 및 CETOP - RP 121H에 따른 장착 패턴
애플리케이션:
WH 밸브는 유압 작동식 방향 스풀 밸브입니다. 흐름의 정지, 시작 및 방향을 제어하는 데 사용됩니다.
방향 밸브는 주로 하우징(1), 1개 또는 2개의 작동 요소(2)(유압, 공압 작동 실린더), 제어 스풀(3) 및 1개 또는 2개의 리턴 스프링(4)으로 구성됩니다.
정지 상태에서 제어 스풀(3)은 리턴 스프링(3)에 의해 중앙 또는 시작 위치에 유지됩니다(임펄스 밸브 제외).
제어 스풀(3)은 조작 요소에 의해 필요한 스위칭 위치로 밀려납니다.
멈춤쇠를 사용하여 ..OF/를 입력합니다.
유압식 또는 공압식 방향 밸브는 멈춤쇠(5)가 있는 2위치 밸브로도 사용할 수 있습니다. 멈춤쇠가 있는 조작 요소를 사용하면 모든 전환 위치가 잠길 수 있습니다.
리턴 스프링 없음, 멈춤쇠 없음, 유형 ..O/.
리턴 스프링과 멈춤쇠가 없는 조작 요소를 사용하는 경우 정지 시 정의된 스위칭 위치가 없습니다.
구조도
카트리지 스로틀
주어진 작동 조건에서 전환 절차 중에 밸브의 성능 한계를 초과하는 흐름이 발생할 경우 카트리지 스로틀을 사용해야 합니다.
방향 밸브의 P 채널에 연결됩니다.
