거대한 건축 기계가 어떻게 콘크리트를 들어 올리는 지 궁금한 적이 있습니까? 아니면 자동차 공장이 금속을 완벽한 모양으로 누르는 방법은 무엇입니까? 대답은 유압 스테이션입니다!
이 놀라운 기계는 우리가 매일 볼 수있는 많은 무거운 장비의 배후에있는 전원입니다.

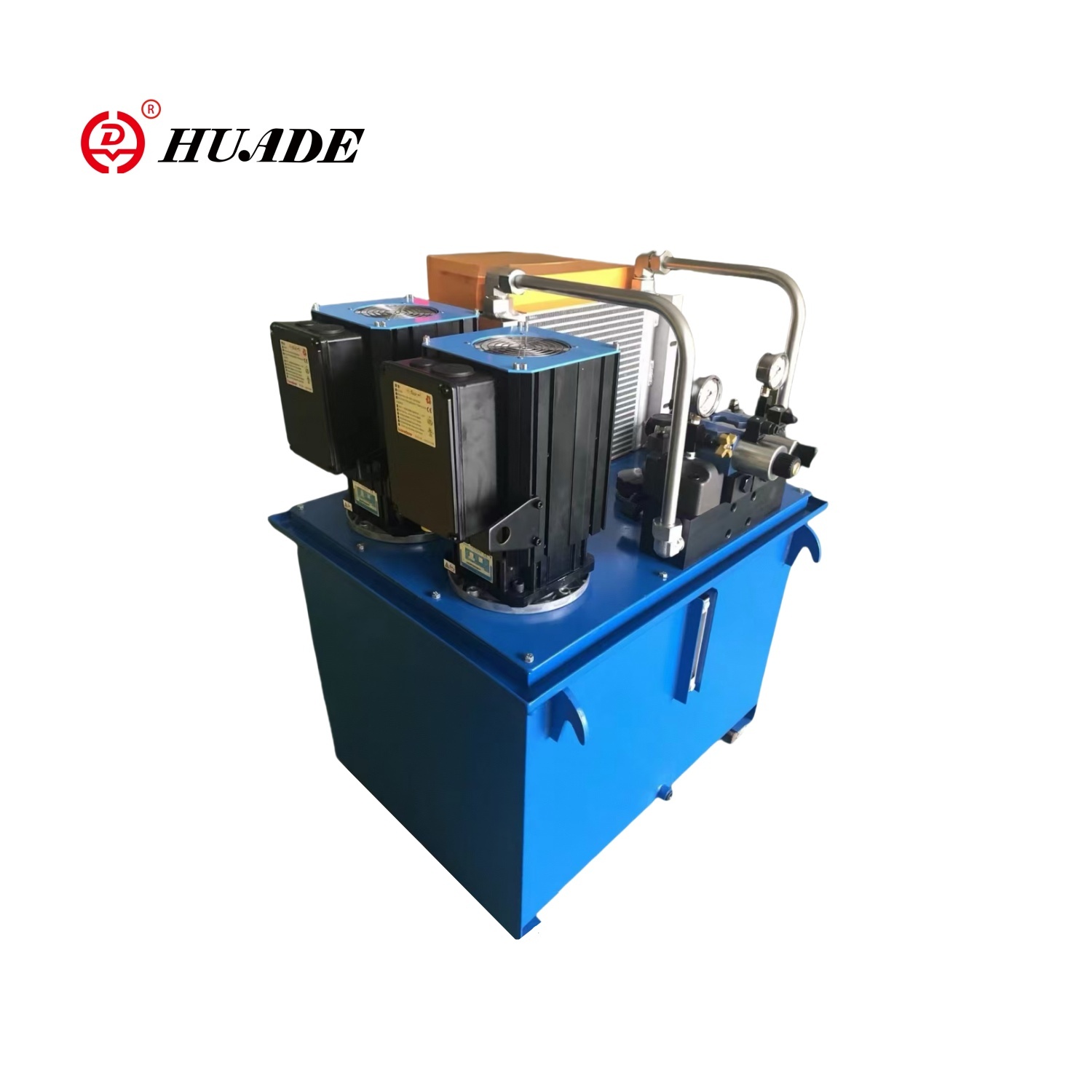

유압 스테이션이란 무엇입니까?
유압 스테이션은 유압 시스템의 핵심과 같습니다. 심장이 몸을 통해 혈액을 펌핑하는 것처럼 유압 스테이션은 기계를 통해 특수 오일을 펌핑하여 작동합니다.
그것을 기계의 발전소로 생각하십시오. 정기적 인 전기가 필요하고 유압 전력으로 바꿉니다. 이는 일반 전기보다 훨씬 강합니다. 이 유압 전력은 자동차를 들어 올리고 거대한 크레인을 움직이고 금속을 다른 모양으로 누를 수 있습니다.
유압 스테이션의 주요 작업은 간단합니다.
- 기계적 에너지 (전기 모터에서와 같이)
- 유압 에너지 (가압 오일)로 바꿉니다.
- 무거운 작업을 수행 해야하는 기계에 그 힘을 보내십시오.
유압 스테이션은 어떻게 작동합니까?
유압 스테이션은 Pascal 's Law라는 단순한 과학 규칙에 따라 작동합니다. 이해하는 쉬운 방법은 다음과 같습니다. 물로 가득 찬 풍선을 밟는 것을 상상해보십시오. 발의 압력은 당신이 밟은 곳에 머물지 않습니다. 그것은 풍선 표면의 모든 부분에서 똑같이 밀립니다. 이것이 바로 유압 시스템이 힘을 곱한 방법입니다!
프로세스는 다음과 같습니다.
- 모터 시작 :전기 모터는 펌프에 전원을 공급합니다
- 압력 구축 :펌프는 최대 10,000psi까지 오일을 압력을가합니다
- 흐름 제어 :밸브 직접 오일로 작업장
- 작업이 발생합니다 :실린더/모터는 압력을 움직임으로 변환합니다
- 반환주기 :오일은 필터를 통해 탱크로 다시 흐릅니다
이것은 정원 호스 압력보다 1,000 배 더 강한 힘을 만듭니다!
유압 스테이션의 주요 부분
모든 유압 스테이션에는 함께 작동하는 몇 가지 중요한 부품이 있습니다.
펌프
세 가지 주요 유형은 다른 요구를 제공합니다.
- 기어 펌프 :단순하고 내구성있는 중간 압력
- 베인 펌프 :조용하고 조절 가능한 전력
- 피스톤 펌프 :최고 압력 능력
모터
전체 시스템에 전원을 공급합니다. 전기 모터는 고정 된 설치를 지배하는 반면 디젤 엔진은 모바일 장비를 제공합니다.
탱크
유압 오일을 저장하고 냉각을 허용합니다. 최적의 성능을 위해 2-3 배의 펌프 유량.
밸브
시스템 전체의 오일 흐름, 압력 및 방향을 제어합니다.
필터
비싼 성분을 손상으로부터 보호하기 위해 오염 물질을 제거하십시오.
쿨러
일관된 성능을 위해 적절한 오일 온도를 유지하십시오.
센서
시스템 압력, 온도 및 오일 상태를 실시간으로 모니터링하십시오.
유압 스테이션의 유형
모든 유압 스테이션이 동일하지는 않습니다. 그들은 다른 직업에 대해 다른 크기로 제공됩니다.
소형 유닛
- 작고 효율적입니다
- 워크샵 및 라이트 머신에 적합합니다
- 움직이기 쉽습니다
모바일 장치
- 건설 현장에 힘든 건축
- 먼지, 비 및 범프를 처리 할 수 있습니다
- 굴삭기, 크레인 및 농장 장비에 사용됩니다
산업 단위
- 크고 강력합니다
- 공장에서 가장 무거운 일자리를 처리하십시오
- 멈추지 않고 많은 시간 동안 달리십시오
맞춤형 단위
- 특별한 직업을 위해 만들어졌습니다
- 비행기, 선박 및 독특한 기계에 사용됩니다
실제 성공 사례 : 런던 눈
유압 스테이션 엔지니어링의 가장 인상적인 예 중 하나는 London Eye입니다. 이 거대한 전망대는 32 개의 유압 스테이션을 사용하여 승객 캡슐을 제어합니다. 각 스테이션은 완벽하게 작동해야합니다. 사람들이 공중에서 400 피트 인 동안 실패했다고 상상해보십시오!
엔지니어들은 독특한 과제에 직면했습니다.
- 정밀 제어 :휠이 회전 할 때 각 캡슐은 레벨을 유지해야합니다
- 날씨 저항 :시스템은 비, 눈 및 강한 바람에서 작동합니다
- 안전 중복성 :다중 백업 시스템은 고장을 방지합니다
- 조용한 작전 :평화로운 승차 경험을 방해 할 수 없습니다
결과? 유압 시스템은 런던 아이가 20 년 이상 안전하게 운영되어 매년 3,750 만 명 이상의 방문객을 운반 할 정도로 신뢰할 수 있습니다.
유압 스테이션은 어디에 사용됩니까?
많은 곳에서 유압 스테이션이 열심히 작동하는 것을 찾을 수 있습니다.
공장 :자동차 부품을 형성하는 프레스, 플라스틱 병을 만드는 기계 및 제품을 움직이는 컨베이어를 실행합니다.
전원:트랙터가 무거운 쟁기를 들어 올리고, 수확 곡물을 결합하고, 로더가 건초 베일을 움직입니다.
운송:수리점에서 자동차를 들어 올리거나 비행기 부품 이동 및 큰 선박을 조종합니다.
일상 생활 :세차, 쓰레기 트럭 및 휠체어 리프트에서도!
좋은 유압 스테이션을 설계하는 방법
유압 스테이션을 작성하려면 올바른 구성 요소를 특정 작업 요구 사항과 일치시켜야합니다.
1 단계 : 필요를 정의하십시오
- 필요한 힘과 속도
- 운영 일정 (연속 대 간헐적)
- 환경 조건
2 단계 : 코어 구성 요소를 선택하십시오
- 압력 요구 사항에 따른 펌프 유형 (3,000-10,000 psi 범위)
- 모터 크기 일치 전력 요구
- 적절한 냉각을 위해 탱크 크기 2-3 배 펌프 흐름
3 단계 : 제어 및 안전 시스템을 추가하십시오
- 여과 수준 일치 성분 공차
- 예상 열 하중에 대한 냉각 용량
- 압력 및 온도를위한 모니터링 시스템
유압 스테이션을보다 효율적으로 만듭니다
스마트 엔지니어는 유압 스테이션이 에너지를 덜 사용하는 방법을 찾았습니다.
가변 속도 제어 :이는 유압 시스템의 크루즈 컨트롤과 같이 필요한 것과 일치하도록 모터 속도를 조정합니다.
스마트 컨트롤 :전력이 필요한시기와 절약 할 수있는시기를 배우는 컴퓨터 시스템.
더 나은 펌프 :새로운 펌프 설계는 에너지를 덜 낭비하고보다 정확하게 작동합니다.
열 회수 :일부 시스템은 폐열을 포착하여 다른 목적으로 사용합니다.
유압 스테이션을 관리합니다
다른 기계와 마찬가지로 유압 스테이션은 잘 작동하기 위해 정기적 인 유지 보수가 필요합니다.
매일 수표
- 오일 레벨을보십시오
- 누출을 확인하십시오
- 아무것도 깨지지 않은지 확인하십시오
주간 작업
- 필터 표시기를 점검하십시오
- 깨끗한 제어 패널
- 비정상적인 마모를 찾으십시오
월간 일자리
- 더러운 필터를 변경하십시오
- 깨끗한 공기 섭취
- 모든 연결을 검사하십시오
연간 유지 보수
- 모든 오일을 교체하십시오
- 마모 된 물개를 교체하십시오
- 모든 안전 시스템을 테스트하십시오
일반적인 문제와 고치는 방법
잘 관리 된 유압 스테이션조차도 문제가있을 수 있습니다.
저기압:일반적으로 공기가 시스템에 들어가거나 무언가가 새는 것을 의미합니다. 모든 연결을 점검하고 공기를 출혈하십시오.
과열:더러운 냉각기 나 오일 수준이 낮기 때문에 종종 발생합니다. 냉각기를 청소하고 오일을 점검하십시오.
시끄러운 작동 :일반적으로 오일 또는 펌프가 너무 세게 작동한다는 것을 의미합니다. 오일 레벨과 입구 제한을 확인하십시오.
느린 움직임 :내부 누출 또는 잘못된 밸브 설정 일 수 있습니다. 모든 밸브를 테스트하고 누출을 찾으십시오.
안전한 안전!
유압 시스템은 강력하고 제대로 처리하지 않으면 위험 할 수 있습니다.
- 항상 안전 안경과 장갑을 착용하십시오
- 뜨거운 표면이나 고압선을 만지지 마십시오
- 작업장을 깨끗하고 정리하십시오
- 모든 제조업체 지침을 따르십시오
- 작동하기 전에 적절한 교육을 받으십시오
유압 시스템의 오일은 엄청난 압력을 받고 있습니다. 실제로 피부를 뚫을 수 있습니다! 이 시스템의 힘을 항상 존중하십시오.
유압 스테이션의 미래
기술은 측정 가능한 개선으로 유압 시스템에 혁명을 일으키고 있습니다.
스마트 모니터링 시스템
- 실시간 장비 모니터링은 계획되지 않은 가동 중지 시간을 줄입니다
- 예측 유지 보수 시스템은 예상치 못한 실패의 80%를 방지합니다
- IoT 센서는 오일 품질 및 구성 요소 마모를 추적합니다
에너지 효율 발전
- 가변 주파수는 에너지 소비를 15-30% 줄입니다.
- 주문형 전력 시스템은 석유 사용량을 최대 90% 감소시킵니다.
- 하이브리드 전기 수확량 설계는 전체 효율성을 40% 향상시킵니다.
환경 개선
- 생분해 성 유압 유체는 전통적인 오일 성능과 일치합니다
- 폐 루프 시스템은 환경 오염을 제거합니다
- 열 회수 시스템은 재사용을 위해 폐기물 에너지를 포착합니다
디지털 디자인 도구
- 가상 테스트는 개발 시간과 비용을 줄입니다
- 컴퓨터 시뮬레이션은 실패가 발생하기 전에 실패를 방지합니다
- 디지털 모델링은 구성 전에 시스템 성능을 최적화합니다
참고 : 성능 수치는 주요 유압 장비 제조업체 가보고 한 산업 표준 개선을 나타내며 보장 된 결과보다는 일반적인 결과입니다.
유압 스테이션이 중요한 이유
유압 스테이션은 화려하지는 않지만 현대 생활에 필수적입니다. 그들은 우리 집을 짓고, 음식을 키우고, 차를 만들고, 물건을 움직입니다. 그것들이 없으면 건축이 훨씬 느려질 것이고, 공장은 제품을 효율적으로 만들 수 없었으며, 우리가 즐기는 많은 편의성은 존재하지 않을 것입니다.
다음에 크레인을 건설 할 때 마천루 건물을 보거나 쓰레기 트럭이 쓰레기 수거통을 들어 올리면 유압 스테이션이 무대 뒤에서 열심히 일하는 것을 기억하십시오!
시작하기
유압 스테이션에 대한 자세한 내용에 관심이 있으시면 :
- 비디오보기 :YouTube에는 이러한 시스템의 작동 방식을 보여주는 훌륭한 애니메이션이 있습니다
- 공장 방문 :많은 회사가 유압 시스템을 볼 수있는 투어를 제공합니다.
- 수업 :커뮤니티 칼리지에는 종종 유압 시스템에 대한 과정이 있습니다
- 설명서 읽기 :장비 제조업체는 자세한 가이드를 게시합니다
- 전문가와 대화하십시오 :기술자와 엔지니어는 자신의 지식을 공유하는 것을 좋아합니다
유압 스테이션은 간단한 물리를 영리한 엔지니어링과 결합하는 매혹적인 기계입니다. 그들이 어떻게 작동하는지 이해하면 현대 세계를 강화하는 기술을 이해하는 데 도움이됩니다. 엔지니어링 분야의 경력을 고려하든 일이 어떻게 작동하는지 궁금하든 유압 스테이션은 확실히 배울 가치가 있습니다!
