유압 시스템을 사용하는 경우 Rexroth 4WE 6 J 방향 제어 밸브에 대해 들어보셨을 것입니다. 이 밸브는 산업용 유압 장치에서 가장 신뢰할 수 있는 구성 요소 중 하나이며 작동 방식을 이해하면 장비에 대한 더 나은 결정을 내리는 데 도움이 됩니다.
4WE 6 J는 고품질 유압 부품으로 유명한 Bosch Rexroth에서 제작했습니다. 이 특정 밸브는 유압 시스템의 유체 흐름 방향을 제어합니다. 기계가 제대로 작동할 수 있도록 필요한 위치를 지시하는 유압 오일의 교통 컨트롤러와 같다고 생각하십시오.
4WE 6 J를 특별하게 만드는 요소
Rexroth용 방향 제어 밸브 4WE 6 J는 디자인이 돋보입니다. 이는 솔레노이드 작동 밸브입니다. 즉 전자석을 사용하여 위치를 전환합니다. 밸브에 전기 신호를 보내면 오일이 흐르는 위치를 변경하는 내부 부품이 이동합니다.
이 밸브는 4/3 구성을 가지고 있습니다. "4"는 유압 라인이 연결되는 포트가 4개 있다는 의미입니다. "3"은 이동할 수 있는 위치가 세 개라는 의미입니다. 중앙 위치에서는 모든 포트가 닫혀 있습니다. 이는 밸브에 무엇을 해야할지 지시하지 않을 때 모든 흐름을 차단하고 모든 것을 제자리에 고정시키기 때문에 안전을 위해 중요합니다.
밸브는 스프링을 사용하여 자동으로 이 중앙 위치로 돌아갑니다. 전기 신호를 끄면 스프링이 내부 스풀을 다시 중앙으로 밀어냅니다. 이 스프링 중심 설계는 신뢰할 수 있으며 수년에 걸쳐 수천 대의 기계에서 테스트되었습니다.
"J" 스풀 작동 방식
이름의 문자 "J"는 밸브 내부의 스풀 유형을 나타냅니다. 문자가 다르면 흐름 패턴이 다르며 J 스풀에는 특정 목적이 있습니다. 중앙 위치에서는 4개의 포트가 모두 차단됩니다. 들어오거나 나가는 것은 아무것도 없습니다. 이를 폐쇄형 센터 구성이라고 합니다.
하나의 솔레노이드에 전원을 공급하면 밸브가 이동하여 압력을 하나의 작업 포트에 연결하고 다른 작업 포트는 차단합니다. 다른 솔레노이드로 전환하면 연결이 반대가 됩니다. 이를 통해 유압 실린더나 모터가 움직이는 방향을 정밀하게 제어할 수 있습니다.
Rexroth용 방향 제어 밸브 4WE 6 J의 폐쇄형 중앙 설계는 정지 시 위치를 유지해야 하는 기계에 적합합니다. 공작 기계, 사출 성형 기계 및 프레스는 모두 이 기능의 이점을 활용합니다. 밸브가 중립 위치에 있으면 액추에이터는 표류하지 않고 정확히 그 위치에 유지됩니다.
알아야 할 기술 사양
4WE 6 J는 CETOP 03이라고도 하는 표준 NG6 장착 패턴을 사용합니다. 이러한 표준화는 필요한 경우 다른 NG6 밸브로 교체할 수 있음을 의미합니다. 장착 구멍은 산업 표준과 일치하는 특정 패턴의 M5 스레드 4개로 정확하게 간격을 두고 있습니다.
이 밸브는 메인 포트의 압력을 최대 350bar까지 처리할 수 있습니다. DC 솔레노이드를 사용할 때 최대 유량은 분당 80리터입니다. 이 밸브는 점도가 10~500mm²/s 사이이고 -20°C~+80°C의 온도에서 작동할 수 있는 유압 오일과 함께 작동합니다.
유압 시스템에서는 응답 시간이 중요합니다. 4WE 6 J 스위치는 켜면 약 20~70밀리초, 끌 때는 10~60밀리초 내에 위치를 전환합니다. 이러한 빠른 응답은 기계가 지연 없이 원활하게 작동하는 데 도움이 됩니다.
솔레노이드는 다양한 전압 옵션으로 제공됩니다. 일반적인 선택에는 산업 환경에서 가장 널리 사용되는 24V DC가 포함됩니다. 12V DC, 110V AC 또는 230V AC 버전도 구입할 수 있습니다. DC 버전은 약 30와트의 전력을 소비하며 과열 없이 지속적으로 작동할 수 있습니다.
이 밸브가 사용되는 곳
제조 시설에서는 다양한 응용 분야에서 Rexroth용 방향 제어 밸브 4WE 6 J를 사용합니다. 기계 공장에서 이 밸브는 절삭 공구와 공작물 홀더의 움직임을 제어합니다. 중앙 폐쇄 기능은 기계가 유휴 상태일 때 원치 않는 움직임을 방지하여 안전성과 정밀도를 향상시킵니다.
사출 성형 기계는 이러한 밸브를 사용하여 금형 개폐를 제어합니다. 빠른 전환 속도는 생산 속도를 유지하는 데 도움이 되며 안정적인 센터링은 일관된 부품 품질을 보장합니다. 일부 성형 기계는 하루에 수천 번 사이클을 수행하며 4WE 6 J는 시간당 최대 15,000사이클을 처리할 수 있습니다.
프레스 기계는 이 밸브를 사용하여 램 이동을 제어합니다. 중앙에 있을 때 압력을 유지하는 능력은 가공 중에 공작물을 단단히 고정해야 하는 성형 작업에 필수적입니다. 350bar에 달하는 밸브의 높은 압력 등급은 까다로운 응용 분야에 충분한 용량을 제공합니다.
자동화된 생산 라인에는 종종 여러 개의 4WE 6 J 밸브가 함께 작동합니다. 각 밸브는 서로 다른 실린더나 모터를 제어하며 모두 조정하여 다양한 스테이션을 통해 제품을 이동합니다. 표준화된 장착으로 인해 전체 시스템에 걸쳐 설치 및 유지 관리가 더 쉬워졌습니다.
모델 번호 읽기
Rexroth는 밸브에 대한 상세한 코딩 시스템을 사용합니다. 일반적인 전체 모델 번호는 4WE 6 J6X/EG24N9K4일 수 있습니다. 이 코드의 각 부분은 밸브에 대한 구체적인 내용을 알려줍니다.
시작 부분의 "4WE"는 4방향 솔레노이드 작동 방향 밸브임을 나타냅니다. "6"은 NG6 크기를 의미합니다. "J"는 앞서 논의한 스풀 유형입니다. "6X"는 성능 특성과 관련된 구성 요소 시리즈를 나타냅니다.
슬래시 뒤에 있는 "E"는 유압 오일에 습식 핀 솔레노이드가 있음을 나타냅니다. "G24"는 24V DC 전원을 사용한다는 의미입니다. "N"은 씰 재질을 나타내며 N은 표준 NBR 고무 씰입니다. "9K4" 섹션에는 수동 재정의 기능 및 커넥터 유형과 같은 추가 옵션이 포함되어 있습니다.
이 코딩을 이해하면 교체 밸브를 주문하거나 다른 모델을 비교할 때 도움이 됩니다. Rexroth용 방향 제어 밸브 4WE 6 J는 고객의 특정 요구 사항에 따라 다양한 변형이 가능하며, 모델 번호에는 이러한 모든 세부 정보가 담겨 있습니다.
일반적인 문제 및 해결 방법
다른 기계 부품과 마찬가지로 이러한 밸브도 시간이 지나면서 문제가 발생할 수 있습니다. 가장 일반적인 문제는 스풀이 밸브 본체 내부에서 원활하게 움직이지 않는 고착입니다. 이는 일반적으로 유압 오일의 오염으로 인해 발생합니다.
4WE 6 J의 내부 간격은 3~13마이크로미터로 매우 작습니다. 사람 머리카락보다 작네요. 먼지 입자가 오일에 들어가면 좁은 공간에 끼어 스풀이 움직이지 못하게 될 수 있습니다. 이를 실트록(silt-lock)이라고 하며, 해결하지 않으면 밸브가 손상될 수 있습니다.
유압 오일을 깨끗하게 유지하면 대부분의 문제를 예방할 수 있습니다. 20/18/15 이상의 ISO 4406 청정도 표준을 충족하는 필터를 사용하십시오. 필터를 정기적으로 교체하고 흐린 오일이나 시스템의 비정상적인 소음과 같은 오염 징후를 관찰하십시오.
코일 단선은 발생할 수 있는 또 다른 문제입니다. 스풀이 걸려 움직일 수 없으면 솔레노이드는 스풀을 밀기 위해 더 많은 전류를 끌어옵니다. 이 추가 전류는 코일 권선을 손상시킬 수 있는 열을 발생시킵니다. AC 버전의 밸브는 DC 버전보다 이 문제에 더 취약합니다.
전기 공급 장치를 점검하면 코일 문제를 예방하는 데 도움이 됩니다. 전압이 정격 전압의 10% 이내인지 확인하십시오. 연결부는 깨끗하고 단단해야 하며 습기에 대한 적절한 밀봉이 이루어져야 합니다. 밸브는 버전에 따라 IP65 또는 IP67 등급 커넥터를 사용하므로 이러한 씰을 적절하게 유지하십시오.
밸브가 노후화됨에 따라 내부 누출이 증가합니다. 이는 정상적인 마모이지만 과도한 누출은 시스템 성능에 영향을 미칩니다. 액추에이터 속도가 느려지거나 유지력이 감소하는 경우 내부 누출이 원인일 수 있습니다. 밸브 전체의 압력 강하를 테스트하면 이 문제를 진단하는 데 도움이 됩니다.
유지 관리 팁
정기적인 유지 관리를 통해 Rexroth용 방향 제어 밸브 4WE 6 J가 안정적으로 작동하도록 유지합니다. 밸브 자체에는 그다지 주의가 필요하지 않지만, 밸브 주변의 유압 시스템에는 주의가 필요합니다. 몇 가지 간단한 방법을 따르면 밸브 수명이 크게 연장됩니다.
오일 품질이 가장 중요합니다. "청결, 시원, 건조" 원칙을 따르세요. 깨끗한 오일은 오염을 방지합니다. 차가운 오일은 마모를 줄이고 구성품 수명을 연장합니다. 드라이 오일은 부식을 방지하고 적절한 점도를 유지합니다. 정기적으로 오일을 테스트하고 제조업체 권장 사항에 따라 변경하십시오.
온도 조절도 도움이 됩니다. 밸브는 최대 80°C까지 작동할 수 있지만 수명을 연장하려면 더 시원하게 작동하는 것이 더 좋습니다. 시스템이 뜨거워지면 열 교환기 추가를 고려하십시오. 솔레노이드 코일의 표면 온도는 150°C에 도달할 수 있지만 더 낮은 온도로 작동하면 전기적 스트레스가 줄어듭니다.
많은 4WE 6 J 밸브에는 수동 오버라이드 옵션이 포함되어 있습니다. 이를 통해 기계가 꺼져 있거나 문제 해결 중에 밸브를 손으로 움직일 수 있습니다. 수동 오버라이드를 사용할 때 과도한 힘이 가해지지 않도록 시스템 압력을 50bar 미만으로 유지하십시오. 두 수동 장치를 동시에 누르지 마십시오.
장착 위치는 밸브를 크게 제한하지 않습니다. 어떤 방향으로든 설치할 수 있지만 열 방출에는 수평 장착이 가장 효과적인 경우가 많습니다. 냉각 공기가 순환할 수 있도록 솔레노이드 주변에 적절한 공간이 있는지 확인하십시오.
대안 및 호환성

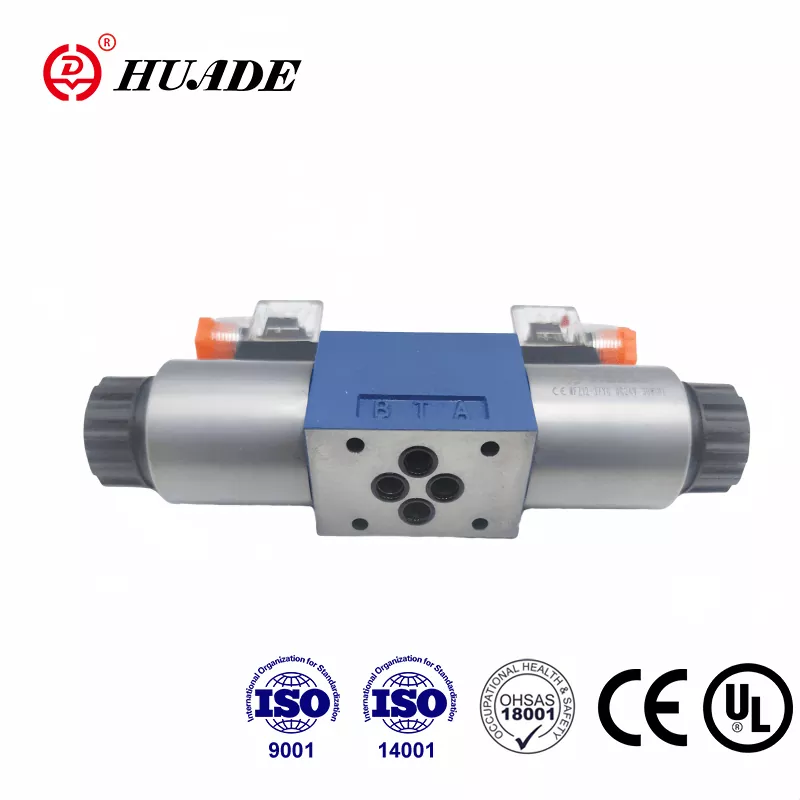

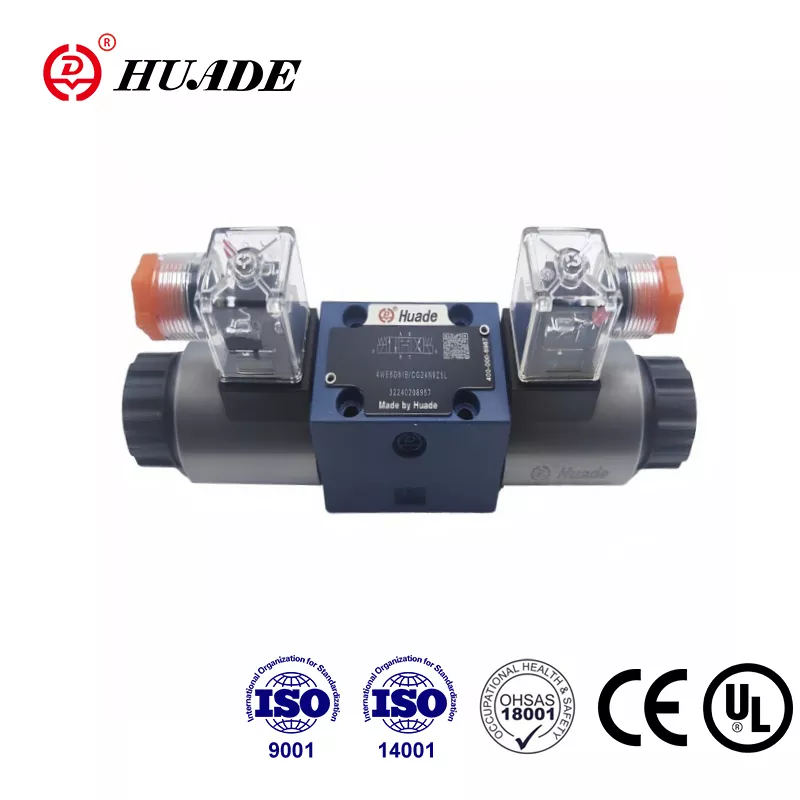

Rexroth가 고품질 밸브를 만드는 동안 다른 제조업체는 호환 가능한 대안을 제공합니다. 옵션을 이해하면 소싱 및 비용 관리에 도움이 됩니다. NG6 장착 패턴이 있는 모든 밸브는 4WE 6 J 장착 위치에 물리적으로 맞을 수 있습니다.
Yuken은 폐쇄형 중앙 스풀과 유사한 기능을 제공하는 DSG-01-3C3을 만듭니다. Parker는 유사한 유량을 갖춘 D1VW 시리즈를 제공합니다. Eaton Vickers에는 DG4V-3-6C 모델이 있습니다. 이러한 대안은 일반적으로 원래 Rexroth 부품보다 비용이 20~30% 저렴합니다.
대안을 고려할 때 압력 등급, 유량 및 전기 사양을 주의 깊게 일치시키십시오. 모든 NG6 밸브가 동일하게 생성되는 것은 아닙니다. 일부는 애플리케이션에 영향을 미치는 응답 시간이나 전환 특성이 다를 수 있습니다.
Rexroth용 방향 제어 밸브 4WE 6 J는 평균 고장 간격을 수년 단위로 측정한 입증된 실적을 보유하고 있습니다. 일부 대체 브랜드는 이러한 신뢰성과 일치하지 않을 수 있습니다. 중요한 응용 분야의 경우 정품 Rexroth 부품에 대한 추가 비용이 합리적입니다.
재건축 서비스는 또 다른 옵션을 제공합니다. 몇몇 회사는 유압 밸브 개조를 전문으로 합니다. 그들은 마모된 부품을 분해, 청소, 교체하고 밸브를 새것과 같은 상태로 테스트합니다. 재구축된 밸브는 새 밸브보다 비용이 저렴하며 덜 까다로운 응용 분야에도 잘 작동할 수 있습니다.
구입처
4WE 6 J의 공급업체를 찾는 것은 어렵지 않습니다. 보쉬렉스로스는 [store.boschrexroth.com](http://store.boschrexroth.com/)에 공식 온라인 매장이 있으며 여기서 직접 주문할 수 있습니다. 이는 순정 부품과 적절한 보증 범위를 보장합니다.
산업 유통업체는 이러한 밸브를 지역별로 재고를 보유하고 있습니다. Motion Industries, Applied Industrial Technologies 및 기타 유압 전문가와 같은 회사는 Rexroth 제품을 취급합니다. 현지 유통업체와 협력하면 긴급한 요구 사항에 대한 기술 지원과 더 빠른 배송을 얻을 수 있습니다.
eBay와 같은 온라인 시장에는 새 밸브와 중고 밸브가 모두 있습니다. 새 장치의 가격은 일반적으로 특정 모델과 옵션에 따라 $300에서 $500 사이입니다. 중고 밸브는 $100~$250에 판매되지만, 보증 범위를 더 낮은 비용으로 교환할 수 있습니다.
Shopee 또는 Alibaba와 같은 플랫폼의 아시아 공급업체는 호환 가능한 버전을 저렴한 가격(때로는 약 150달러)에 제공합니다. 품질은 이러한 소스에 따라 다르므로 이 경로를 선택하는 경우 판매자를 주의 깊게 조사하십시오. 중요한 애플리케이션의 경우 알려진 공급업체를 이용하세요.
주문 시 전체 모델 번호를 준비하십시오. Rexroth용 방향 제어 밸브 4WE 6 J는 다양한 구성으로 제공되며 잘못된 전압이나 커넥터 유형을 얻으면 문제가 발생합니다. 구매하기 전에 전기 사양 및 장착 세부 사항을 다시 확인하십시오.
설치 고려 사항
4WE 6 J를 올바르게 설치하면 좋은 성능과 긴 수명이 보장됩니다. 깨끗한 장착 표면부터 시작하십시오. 밸브는 이 표면을 밀봉하므로 긁힘이나 먼지로 인해 누출이 발생할 수 있습니다. 밸브 본체의 변형을 방지하려면 장착 나사에 적절한 볼트 토크를 사용하십시오.
포트 연결은 깨끗하고 크기가 적절해야 합니다. 밸브는 표준 NG6 포트 크기를 사용하며 유압 라인이 일치해야 합니다. 소형 라인을 사용하면 흐름이 제한되고 압력 강하가 증가합니다. 너무 큰 선은 공간을 낭비하지만 성능을 저하시키지 않습니다.
전원을 연결할 때 특정 모델의 배선도를 따르십시오. 솔레노이드는 일반적으로 적절한 전압을 제공하는 컨트롤러나 스위치에 연결됩니다. 일부 모델에는 어느 솔레노이드에 전원이 공급되는지 알려주는 표시등이 포함되어 있어 문제 해결에 도움이 됩니다.
시스템의 주요 지점에 압력 게이지를 추가하는 것을 고려해보세요. 밸브 포트의 압력을 모니터링하면 문제를 진단하고 성능을 최적화하는 데 도움이 됩니다. 압력 스위치는 안전 매개변수를 벗어나는 작동을 방지하기 위해 안전 인터록을 제공할 수 있습니다.
다양한 유체로 작업하기
대부분의 유압 시스템은 미네랄 오일을 사용하며 4WE 6 J는 이러한 유체와 완벽하게 작동합니다. 표준 NBR 씰은 넓은 온도 범위에서 석유 기반 오일을 처리합니다. 이는 대부분의 산업 응용 분야를 포괄합니다.
일부 시스템에는 HFC(물 글리콜) 또는 HFD(합성 에스테르)와 같은 환경 친화적인 유체가 필요합니다. Rexroth용 방향 제어 밸브 4WE 6 J는 이러한 유체에 사용할 수 있지만 올바른 씰 재료가 필요합니다. 모델 코드에 "N" 대신 "V"가 표시된 FKM(Viton) 씰이 있는 밸브를 주문하십시오.
수성 유체는 광유에 비해 사용 수명이 단축됩니다. Rexroth는 HFC 유체를 사용할 때 수명이 약 30% 단축되는 것으로 추정합니다. 마모 증가는 다양한 윤활 특성과 잠재적인 캐비테이션으로 인해 발생합니다. 이러한 유체를 사용해야 하는 경우 이를 보완하기 위해 약간 큰 구성 요소를 고려하십시오.
작동 온도 한계는 유체에 따라 달라집니다. HFC 유체는 최대 온도를 광유의 80°C 제한 대신 50°C로 제한합니다. 대체 유압유를 사용하는 경우 이에 따라 냉각 시스템을 계획하십시오.
성능 곡선 이해
Rexroth는 다양한 조건에서 밸브가 어떻게 작동하는지 보여주는 기술 매뉴얼의 성능 데이터를 제공합니다. 압력 강하 곡선은 다양한 유량에서 밸브를 통해 오일을 밀어낼 때 손실되는 압력의 양을 보여줍니다. J 스풀의 경우 분당 20리터에서 약 2bar의 압력 강하가 예상됩니다.
이 압력 강하는 시스템의 에너지 낭비를 나타냅니다. 유속이 높을수록 곡선 관계에 따라 더 많은 압력 강하가 발생합니다. 유압 회로를 설계할 때 액추에이터가 적절한 압력을 받도록 이 손실을 고려하십시오.
Rexroth용 방향 제어 밸브 4WE 6 J의 출력 제한 수치는 8입니다. 이는 흐름, 압력 및 오일 점도를 열 발생과 연관시키는 Rexroth 고유의 측정 기준입니다. 이 한도 이하로 유지하면 연속 작동 중 과열을 방지할 수 있습니다.
스위칭 주파수는 밸브 수명에 영향을 미칩니다. 밸브는 기계적으로 시간당 최대 15,000회까지 순환할 수 있지만 일반적인 응용 분야에서는 훨씬 느리게 실행됩니다. 사이클링 속도가 높을수록 씰과 솔레노이드 부품의 마모가 가속화됩니다. 작동 주파수를 최대화하기보다는 실제 요구 사항에 맞추십시오.
문서화 및 지원
Bosch Rexroth는 밸브에 대한 자세한 기술 문서를 제공합니다. 기본 카탈로그 시트에는 치수, 장착 세부사항 및 기본 사양이 표시됩니다. 보다 자세한 설명서에는 설치 절차, 유지 관리 요구 사항 및 문제 해결 단계가 설명되어 있습니다.
이러한 문서는 Rexroth 웹사이트에서 다운로드하거나 대리점에 요청할 수 있습니다. 특정 모델에 대한 기술 매뉴얼이 있으면 설치 및 유지 관리에 도움이 됩니다. 문서에는 회로도에서 밸브를 표시하는 방법을 보여주는 유압 기호가 포함되어 있습니다.
Rexroth의 기술 지원 팀이 신청 관련 질문에 도움을 드릴 수 있습니다. 4WE 6 J가 귀하의 요구 사항에 맞는지 확실하지 않은 경우 대안을 권장하거나 수정을 제안할 수 있습니다. 이러한 지원은 새로운 시스템을 설계하거나 기존 장비를 업그레이드할 때 유용합니다.
온라인 선택 도구를 사용하면 요구 사항에 따라 밸브를 구성할 수 있습니다. 유량, 압력, 전압 및 기타 매개변수를 입력하면 도구가 적합한 모델을 제안합니다. 이를 통해 모델 번호를 수동으로 해독하지 않고도 필요한 것을 정확하게 얻을 수 있습니다.
최종 생각
Rexroth용 방향 제어 밸브 4WE 6 J는 유압 제어 분야에서 입증된 기술을 나타냅니다. 솔레노이드 작동식 스프링 중심 설계와 폐쇄형 중앙 위치 지정 기능은 전 세계적으로 수많은 응용 분야에 사용됩니다. 작동 방식을 이해하면 효과적으로 사용하고 올바르게 유지하는 데 도움이 됩니다.
주요 장점으로는 표준화된 NG6 장착, 신뢰할 수 있는 폐쇄형 센터 기능, 광범위한 부품 및 지원 가용성 등이 있습니다. 밸브는 높은 압력을 처리하고 정밀한 제어를 위해 반응성 전환을 제공합니다. 다양한 전압 옵션과 구성이 다양한 기계 요구 사항에 맞춰 조정됩니다.
적절한 설치 및 유지 관리를 통해 이 밸브는 수년간 작동할 수 있습니다. 깨끗한 유압 오일은 밸브 수명에 있어 가장 중요한 요소입니다. 정기적인 필터 교체와 작동 온도에 대한 주의가 대부분의 문제를 시작하기 전에 예방합니다.
고장난 밸브를 교체하든, 새 기계를 설계하든, 아니면 단지 기존 장비를 이해하려고 하든 4WE 6 J는 고려해 볼 가치가 있습니다. 까다로운 산업 응용 분야에서 수십 년간 입증된 성능을 통해 품질과 신뢰성이 입증되었습니다. 적절한 관리를 통해 이 밸브는 수년 동안 유압 시스템에 잘 작동할 것입니다.
