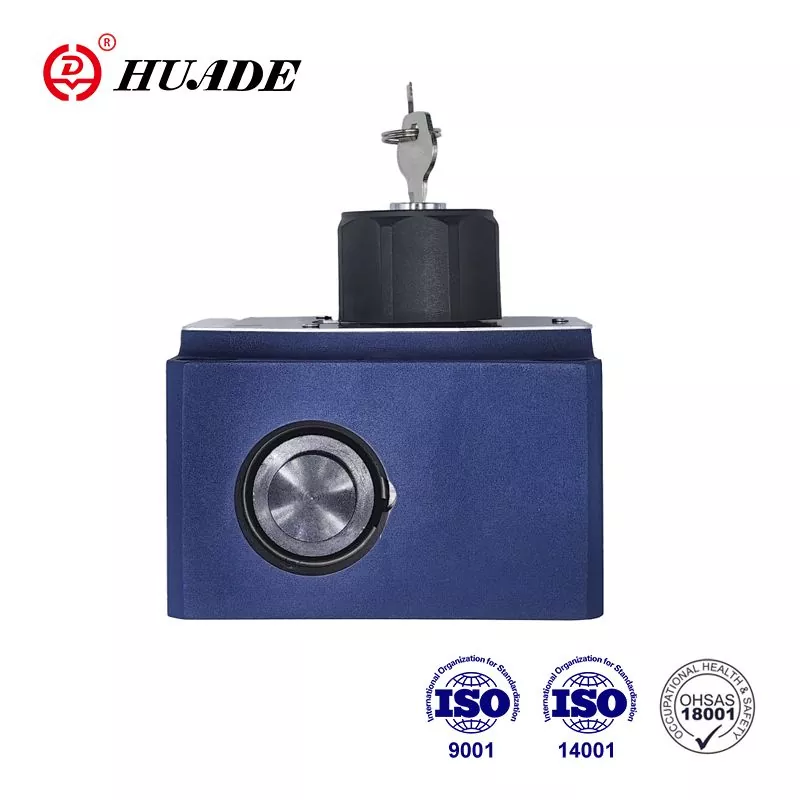

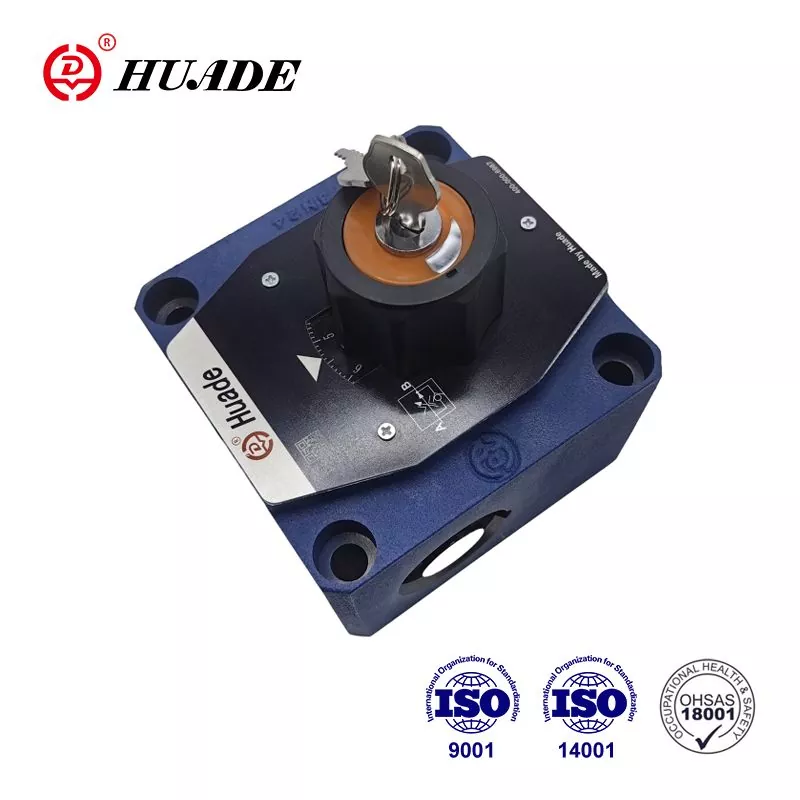

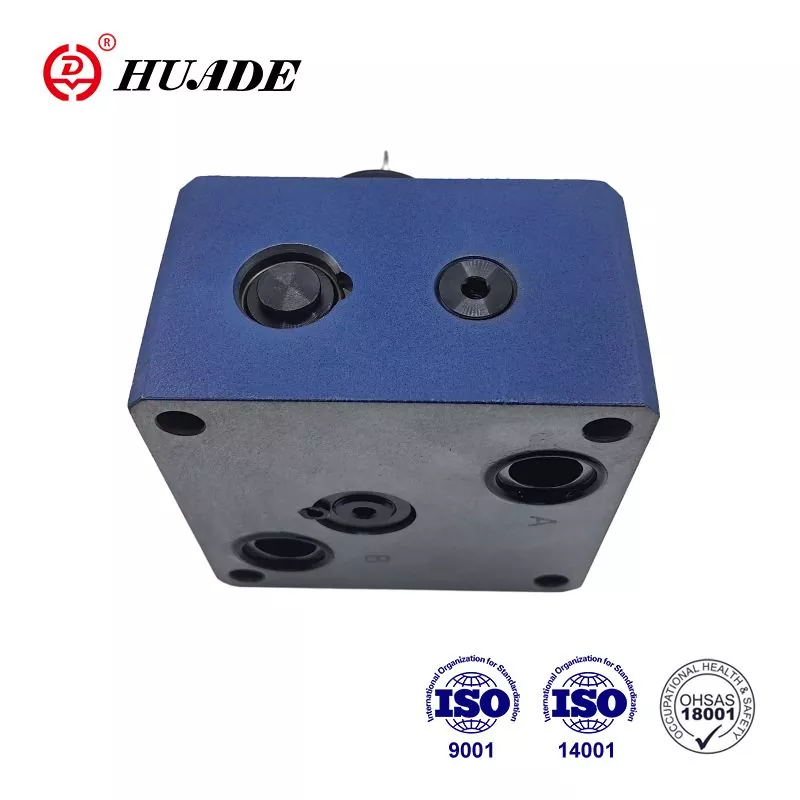

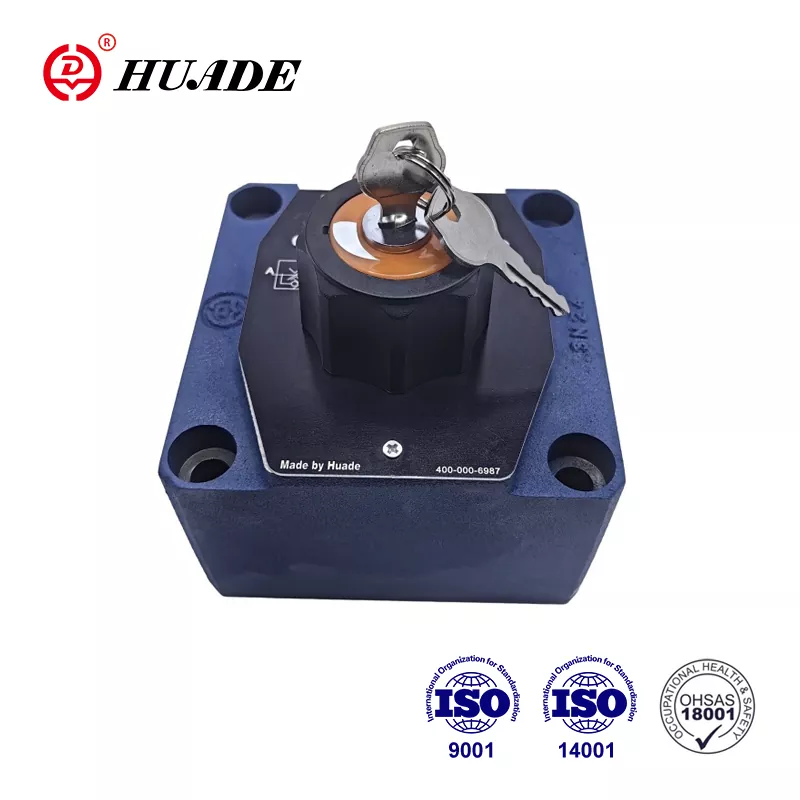

유량 제어 밸브 2frm 10

• 제품 기능 : 기계적 작동
• 사양 : 2FRM 10 시리즈,
• 응용 프로그램 : 흐름 상수를 유지합니다

문의 보내기 PDF 다운로드

제품 설명

유량 제어 밸브는 2 방향 유량 제어 밸브입니다. 1979 년부터 Rexroth와의 협력 덕분에 Huade는 Rexroth의 최첨단 기술을 통합했습니다. Huade® 흐름 제어 밸브의 품질은 1 단계 국제 브랜드의 품질과 일치 할 수 있으며 제품 가격은 훨씬 낮습니다. 일련의 유량 제어 밸브는 스티어링 기어 유압 시스템에서 사용할 수 있습니다. Huade Hydraulic은 해양 산업에서 거대한 고객을 소유하고 있습니다.

유량 제어 밸브의 제품 매개 변수 2frm 10

일반적인
유압 유체	미네랄 오일 (NBR 씰의 경우) 또는 포스페이트 에스테르 (FPM 씰)
온도 범위 (℃)	-30 ~+80
점도 범위 (mm ²/s)	10 ~ 800

정류기 샌드위치 플레이트
flow.max (l/min)	10	16
	최대 50	최대 160
작동 압력 (MPA)	최대 31.5
크래킹 압력 (MPA)	0.15
체중 (kg)	3.2	9.3

흐름. Q Max (L/Min)		크기 10				크기 16
		10	16	25	50	60	100	160
∆P 프리 리턴 흐름 B → A, Q 의존적 (MPA)		0.2	0.25	0.35	0.6	0.28	0.43	0.73
흐름 제어	온도 안정	± 2% (Q Max)
	압력 안정성 (최대 ∆P = 31.5mpa)	± 2% (Q Max)				± 5%(Q Max)
작동 압력, 최대 포트 A (MPA)		최대 31.5
최소 압력 차이 범위 (MPA)		0.3 ~ 0.7				0.5 ~ 1.2
오염 정도 (μm)		25 (Q <5L/분)				10 (Q <0.5L/분)
체중 (kg)		5.6				11.3

유량 제어 밸브 2frm 10의 제품 기능 및 적용

특징:

▶ DIN 24 340, A, ISO 4401 및 CETOP -RP 121H에서 포팅 패턴 24 340

▶ 압력 보정기 스트로크 리미터, 선택 사항

▶ 기계적 작동

▶ 스타트 업 점프 감소

▶ 정류기 샌드위치 플레이트를 사용하여 양방향으로 흐름 제어

애플리케이션:

유량 제어 밸브 2frm 10은 압력 및 온도와 독립적으로 유량을 유지하는 데 사용됩니다.

흐름 제어 밸브의 섹션 및 기호 2frm 10

밸브 2frm 10은 기본적으로 하우징 (1), 오리피스 부싱 (3), 옵션 스트로크 리미터가있는 압력 보정기 (4), 체크 밸브 (5), 조정 요소 (2)로 구성됩니다.

채널 A에서 채널 B 로의 흐름은 오리피스 (6)에서 스로틀입니다. 오리피스 상수를 가로 지르는 흐름을 유지하기 위해 압력 보정기는 오리피스의 상류에 연결됩니다 (6). 흐름은 오리피스 설계로 인해 온도와 크게 독립적으로 유지됩니다. 채널 B에서 채널 A 로의 자유 리턴 흐름은 체크 밸브 (5)를 통해 지시됩니다. 흐름은 A에서 B로만 제어됩니다. 양방향으로 흐름을 제어하기 위해 정류기 샌드위치 플레이트 유형 Z4는 흐름 제어 밸브 아래에 설치할 수 있습니다.

유량 제어 밸브의 구조 2frm 10
