2FRM 유량 밸브는 2 방향 유량 제어 밸브입니다. 스로틀링에 사용됩니다. Huade®는 실제로 중국에서 신뢰할 수있는 브랜드입니다. Huade® 흐름 제어 밸브는 Rexroth와의 두 가지 장기 협력을 통해 Rexroth가 제공하는 동일한 시리즈와 호환됩니다. 제품 품질, 기술 혁신, 고객 서비스 또는 브랜드 평판에 관계없이 Huade Hydraulic은 잘 수행되었으며 시장 및 소비자로부터 광범위한 명성을 얻었습니다.
|
일반적인 |
|
|
유압 유체 |
미네랄 오일 (NBR 씰의 경우) 또는 포스페이트 에스테르 (FPM 씰) |
|
온도 범위 (℃) |
-30 ~+80 |
|
점도 범위 (mm ²/s) |
10 ~ 800 |
|
정류기 샌드위치 플레이트 |
|
|
flow.max (l/min) |
15 |
|
작동 압력 (MPA) |
최대 21 |
|
크래킹 압력 (MPA) |
0.1 |
|
체중 (kg) |
0.6 |
|
2 방향 흐름 제어 밸브 |
||||||||
|
흐름. QV Max (L/Min) |
0.2 |
0.6 |
1.2 |
3.0 |
6.0 |
10.0 |
15.0 |
|
|
자유 반환 흐름 B → A, QV- 의존적 (MPA)이있는 ∆P |
0.05 |
0.05 |
0.06 |
0.09 |
0.18 |
0.36 |
0.67 |
|
|
흐름 제어 |
온도 안정 |
± 5% |
± 3% |
± 2% |
||||
|
압력 안정성 (최대 |
± 2% |
4% |
||||||
|
작동 압력, 최대 포트 A (MPA) |
21까지 |
|||||||
|
최소 압력 차이 범위 (MPA) |
0.3 ~ 0.5 |
0.6 ~ 0.8 |
||||||
|
오염 정도 (μm) |
25 (Q <5L/분) |
10 (Q <0.5L/분) |
||||||
|
체중 (kg) |
1.6 |
|||||||
특징:
▶ Din 24 340, A, ISO 4401 및 Cetop -RP 121H에서 포팅 패턴 24 340
▶ 압력 보정기 스트로크 리미터, 선택 사항
▶ 스타트 업 점프 감소
▶ 정류기 샌드위치 플레이트를 사용하여 양방향으로 흐름 제어

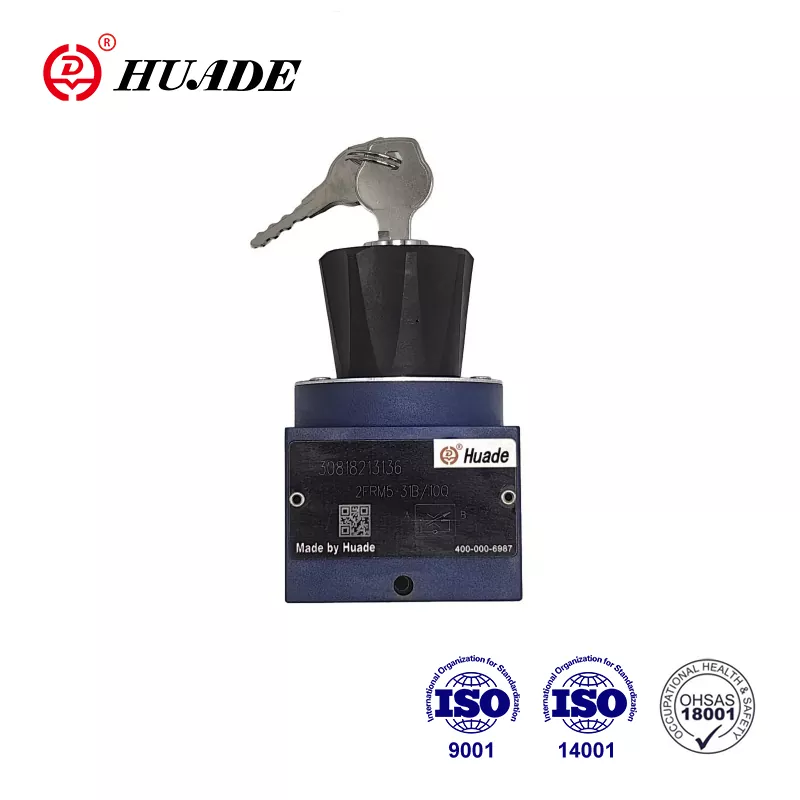

▶ 잠글 수있는 회전식 손잡이
애플리케이션:
유량 제어 밸브, 타입 2FRM은 2 방향 흐름 제어 밸브로 스로틀링에 사용되며 압력 및 온도의 영향을받지 않습니다.
2 방향 흐름 제어 밸브 2frm은 주로 하우징 (1), 설정 요소 (2), 오리피스 (3), 압력 보정기 (4)로 뇌졸중 리미터와 체크 밸브 (5)로 구성되며 낮은 압력 및 온도 의존성에서 흐름의 스로틀링에 사용됩니다.
스로틀 횡단면은 곡선 볼트 (7)의 회전에 의해 설정됩니다. 스로틀 포인트 (8) 압력 보정기 (4)가 연결됩니다. 온화한 독립성은 스로틀 포인트가 오리피스로 구성된 결과입니다.
자유 흐름은 b에서 a로 돌아갑니다. 체크 밸브 (5)를 통해 이루어집니다.
밸브의 흐름을 통해 어느 방향 으로든 제어에 도달하려면 유량 제어 밸브 아래에 정류기 샌드위치 플레이트 유형 Z4를 설치할 수 있습니다.
유량 제어 밸브의 구조 2frm 5
유량 제어 밸브의 상징 2frm 5
