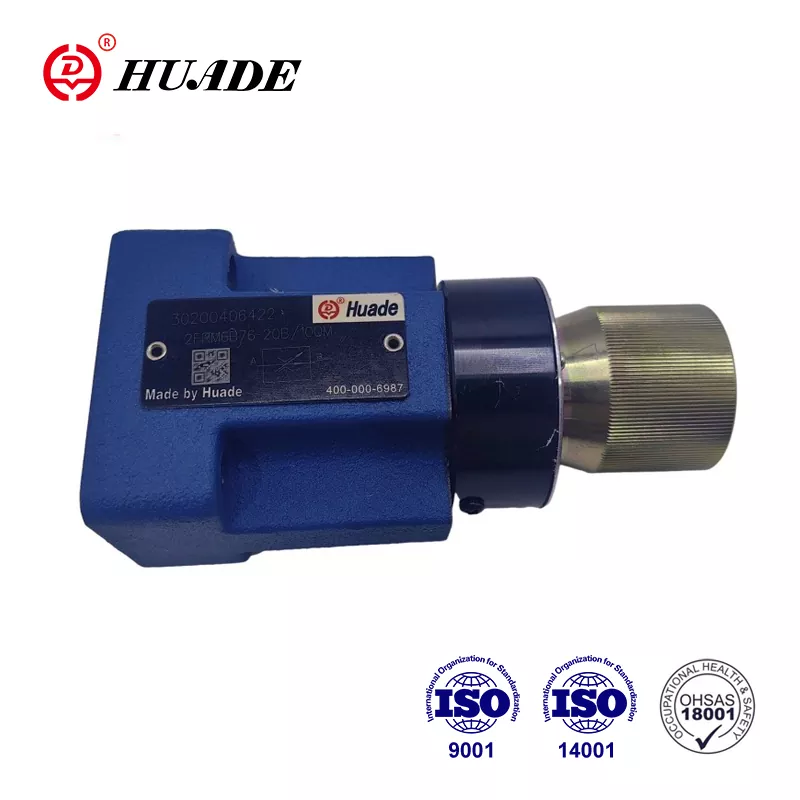

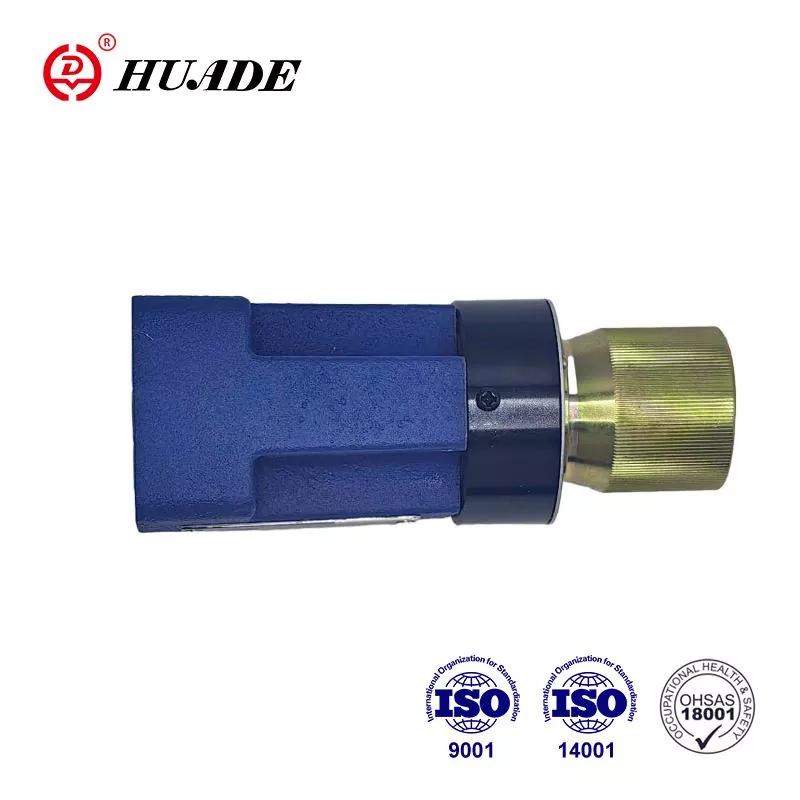

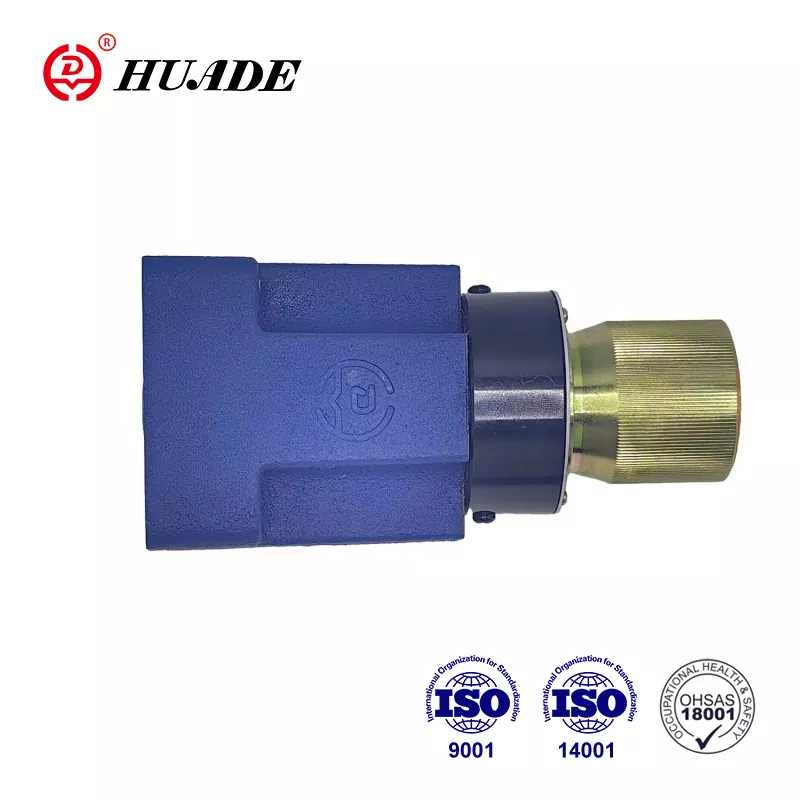

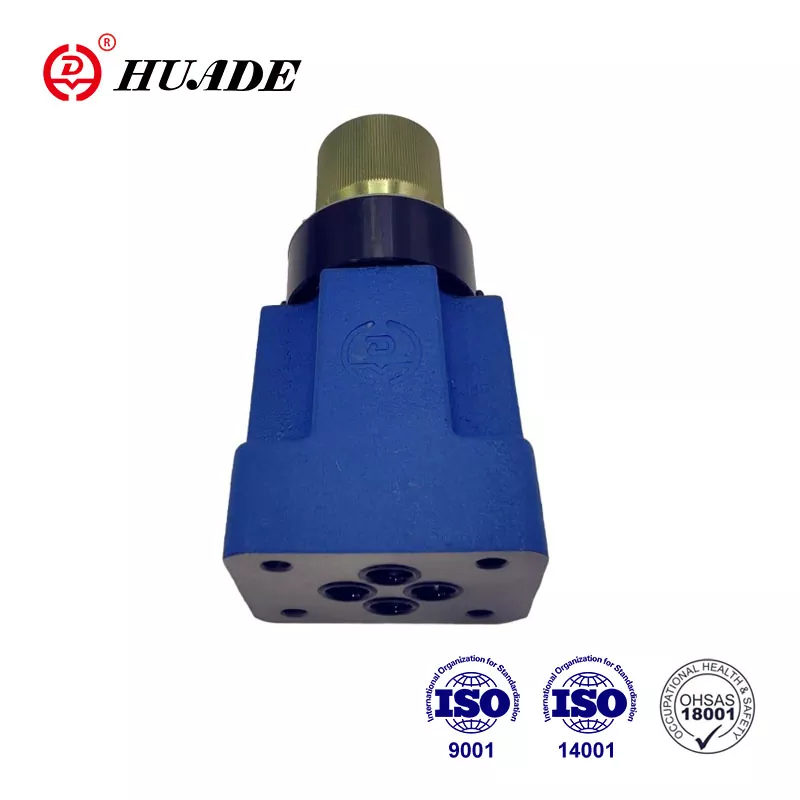

유량 제어 밸브 2FRM 6

유량 제어 밸브 타입 2 FRM은 양방향 유량 제어 밸브입니다. 공장에서는 제품의 품질을 엄격하게 관리하면서 제품의 실용성에 중점을 둡니다. 고객이 감당할 수 있는 고품질 유압 흐름 밸브를 공급하는 것을 목표로 합니다. Huade® 흐름 밸브 2FRM 6은 최첨단 기술을 도입하여 기술이 더욱 발전했습니다. 나무 상자 포장, 플라스틱 포장, 표준 상자 포장 등 제품 포장을 맞춤 설정할 수 있습니다.

유량 제어 밸브 2FRM 6의 제품 매개변수

유량 제어 밸브 2FRM 6의 제품 특징 및 적용

특징:

▶ 압력 보상기의 외부 폐쇄, 옵션

▶ 체크밸브, 옵션

▶ 눈금이 있는 회전식 손잡이

▶ 잠금 가능. 선택 사항

1) 최대 21MPa의 정류판과 함께 사용하는 경우

애플리케이션:

유량 제어 밸브 2FRM 6은 압력 및 온도와 관계없이 일정한 유량을 유지하는 데 사용됩니다.

유량 제어 밸브 2FRM 6의 단면 및 기호

일반적인:

2방향 유량 제어 밸브 2FRM 6은 기본적으로 하우징(1), 회전식 손잡이(2), 오리피스(3), 압력 보상기(4) 및 옵션 체크 밸브로 구성됩니다.

유량 제어 밸브 타입 2FRM 6 B.._20B/M

(외부 폐쇄 없음, 체크 밸브 없음)

포트 A에서 B로의 흐름은 스로틀 위치(5)에서 조절됩니다. 스로틀 단면적은 회전식 손잡이(2)를 돌려 변경됩니다. 압력과 관계없이 유량을 일정하게 유지하려면

압력 보상기(4)는 스로틀 위치(5)의 포트 B 하류에 장착되어 있습니다. 압축 스프링(6)은 오리피스(3)와 압력 보상기(4)를 각각의 정지점에 대해 바깥쪽으로 누르고 밸브를 통과하는 흐름이 없을 때 압력 보상기(4)를 열린 위치로 유지합니다. 유체가 밸브를 통해 흐를 때 포트 A에 작용하는 압력은 오리피스(7)를 통해 압력 보상기(4)에 힘을 가합니다. 압력 보상기(4)는 힘이 균형을 이룰 때까지 보상 위치로 이동합니다. 포트 A의 압력이 상승하면 힘의 균형이 다시 한 번 달성될 때까지 압력 보상기(4)가 폐쇄 방향으로 이동합니다. 압력 보상기의 이러한 지속적인 보상 작용으로 인해 일정한 흐름이 얻어집니다. 양방향으로 밸브를 통과하는 흐름을 제어하기 위해 정류기 샌드위치 플레이트 유형 Z4S 6을 이 흐름 제어 밸브 아래에 장착할 수 있습니다.

유량 제어 밸브 2FRM 6-20B/...M...의 구조

유형 2FRM 6A..-20B/..R

이 밸브의 기능은 기본적으로 밸브 유형 2FRM 6 B..-20B/..M과 동일합니다.

그러나 이러한 유형의 유량 제어 밸브에는 압력 보상기(4)가 포트 P(11)를 통해 연결될 수 있도록 하는 외부 포트가 제공됩니다. 오리피스(10)를 통해 포트 P(11)에 작용하는 외부 압력은 압축 스프링(6)의 힘에 대해 압력 보상기(4)를 닫힌 상태로 유지합니다. 연결된 방향 밸브(9)가 P에서 B로의 흐름을 허용하도록 작동되면 유형 2 FRM 6 B와 마찬가지로 폐쇄 루프 제어가 달성됩니다. 따라서 시동 시 점프가 방지됩니다.

보상기의 외부 폐쇄 기능이 있는 이 버전은 미터인 제어에만 사용할 수 있습니다.

포트 B에서 A로의 자유 복귀 흐름은 체크 밸브(8)를 통해 이루어집니다.

유량 제어 밸브의 구조  2FRM 6A..-20B/..R

적용 사례

양방향 유량 제어 밸브 2FRM 6의 기호
