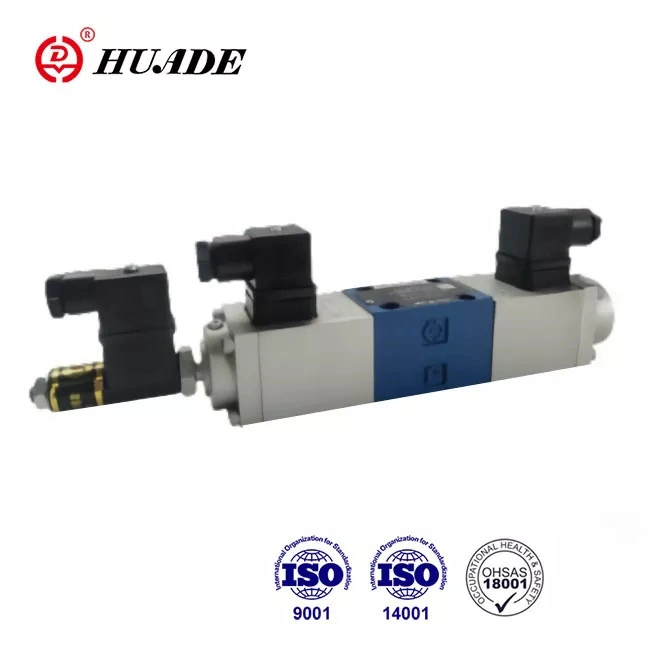

비례 방향 밸브 4WRE

As the authorized agent of Huade Hydraulics, we mainly supply Huade brand hydraulic proportional directional valve 4WRE. It is more durable than other similar products in this line due to introducing advanced technology from Rexroth from 1979. Huade® 4WRE proportional valves have stable performance and low price. Huade Hydraulic has a good reputation in China’s hydraulic industry.

문의 보내기 PDF 다운로드

제품 설명

유형 4WRE 비례 밸브는 서브 플레이트 장착, 스프링 센터를 채택합니다. 유량이 좋고 압력이 높으며 반복 정밀도가 뛰어나 사용이 편리합니다. Rexroth와의 두 가지 장기적인 협력 덕분에 Rexroth가 제공하는 4WRE 시리즈 1X를 대체할 수 있습니다. 4WRE 비례 밸브의 성능은 일류 국제 브랜드의 성능과 맞먹을 수 있습니다. 그것은 훌륭하고 저렴한 대안입니다.

비례 방향 밸브 4WRE의 제품 매개변수

유압 데이터
크기		6	10
사용압력(Mpa)	포트 A, B, P	31.5	31.5
	포트 T	16	16
유량(L/분)		65	260
오염도(μm)		≤ 20 (권장 ≤10)
히스테리시스(%)		<1	<1
반복성(%)		<1	<1
반응 민감도(%)		공칭 신호의 ≤ 0.5	공칭 신호의 ≤ 0.5
주파수 응답(-3dB)(Hz)		6	4
유압유		미네랄 오일(NBR 씰용), 인산염 에스테르(FPM 씰용)
점도 범위(mm ²/s)		2.8~380
작동유 온도범위(℃)		-20 ~ +70
장착 위치		선택 과목
무게(kg)	솔레노이드 1개가 있는 밸브	1.91	5.65
	솔레노이드 2개가 있는 밸브	2.66	7.65

전기 데이터
전압 유형		직접 전압 24V 또는 12V
최대. 솔레노이드당 전류(A)		1.5	1.5
코일 저항(Ω)	20℃에서의 저온 값	5.4	10
	최대 따뜻한 값	8.1	15
환경 온도 ℃		최대+50
의무		마디 없는
코일 온도 ℃		최대 +150
밸브 절연		IP65
관련 증폭기(브릿지형 24V 정류기)	2개의 램프 시간 포함	VT-5001S20(2위치용)	VT-5002S20(2위치용)
	램프 시간 1개	VT5005S10(3위치용)	VT 5006S10(3위치용)
유도형 위치 변환기
전기 측정 시스템		LVDT
컨트롤 스트로크(mm)		± 4.5 선형
선형성 공차(%)		1
코일 저항(Ω)	ⅠR20	56
	ⅡR20	56
	ⅢR20	112
인덕턴스(mH)		6 ~ 8
발진기 주파수(KHz)		2.5
밸브 절연		IP65

비례 방향 밸브 4WRE의 제품 특징 및 적용

특징:

▶ 작동유의 방향과 흐름을 동시에 제어하는 밸브

▶ 서브플레이트 장착용

▶ 전기적 위치 피드백

▶ 스프링 중심 제어 스풀

▶ 제어 랜드 전체에 걸쳐 낮은 압력 강하

▶ 하나의 공급업체에서 밸브와 전자 제어를 모두 제공

▶ DIN 24 340 형식 A, ISO4401 및 CETOP - RP121H에 따른 장착 패턴

애플리케이션:

4WRE 방향 밸브는 폐쇄 회로에 적합하며 기계, 경공업, 야금, 광산, 우주 비행 및 기타 분야에서 널리 사용됩니다.

비례방향제어밸브 4WRE의 단면과 기호

타입 4WRE 방향 밸브는 비례 솔레노이드를 통해 직접 작동되며 흐름의 방향과 양을 제어하는 데 사용됩니다.

기본적으로 하우징(1), 제어 스풀(4), 리턴 스프링 2개(5), 비례 솔레노이드 2개(2) 및 위치 변환기(3)로 구성됩니다.

유형 4WRE6...10B... 및 4WRE10...10B...(3위치)

솔레노이드 'a'(2)에 전원이 공급되면 스풀은 오른쪽으로 이동하며 이동은 전기 입력 신호에 비례합니다. 제어 스풀(4)은 V자형 홈을 점진적으로 열어 흐르게 합니다. 제어 스풀(4)의 위치는 위치 변환기(3)에 의해 모니터링됩니다. 전자 제어에서는 제어 스풀의 실제 위치가 사전 설정된 값과 비교됩니다. 여기에 기존 차이점을 인식하는 위치 제어 회로가 있습니다.

사전 설정된 값(명령 값)과 피드백 값(실제 값) 사이를 조정하고 관련 솔레노이드의 적절한 신호에 의해 수정됩니다. 솔레노이드 'a'(2)의 전원이 차단되면 제어 스풀은 리턴 스프링(5)에 의해 중앙 위치로 돌아갑니다.

비례 방향 밸브 4WRE6... 및 4WRE10...의 구조
