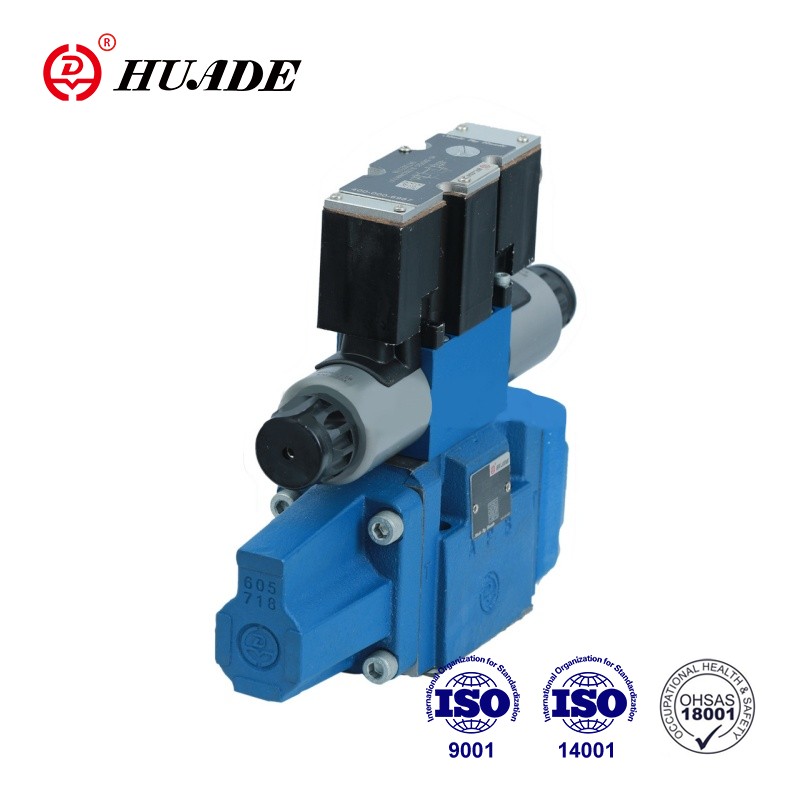

유형 HD-4WRZE 밸브는 비례 솔레노이드를 통해 작동되는 4 방향 밸브를 조종하는 파일럿으로, 흐름 방향과 속도를 제어합니다. 이 비례 방향 밸브는 높은 비용 성능을 가지고 있습니다. 공장에는 전 세계의 고급 생산 장비가 장착되어 있으며 각 비례 밸브의 안정적인 성능을 보장하기 위해 엄격한 테스트 절차가 있습니다.
| 유압 | |||||
| 공칭 크기 | 10 | 16 | 25 | 32 | |
| 작동 압력 | 조종사 오일 공급 외부 | 3 ~ 10 | |||
| -PILOT 밸브 (MPA) | 파일럿 오일 공급 내부 | 10 ~ 31.5 | 10 ~ 35 | ||
| -메인 밸브 (MPA) | 31.5 | 35 | |||
| 리턴 라인 압력 (MPA) | 포트 T (파일럿 오일 배수 extermal) | 31.5 | 25 | 25 | 15 |
| 포트 T (파일럿 오일 배수 인터 말) | 3 | ||||
| 포트 Y | 3 | ||||
| 스풀 이동의 파일럿 오일 볼륨 (CM3) 0 ~ 100% | 1.7 | 4.6 | 10 | 26.5 | |
| 입력 신호의 계단 형태에 대한 포트 X 및 Y (L/Min)의 파일럿 오일 흐름 0 ~ 100% | 3.5 | 5.5 | 7 | 15.9 | |
| 메인 밸브 (L/분)를 통과하는 흐름 | 170 | 460 | 870 | 1600 | |
| 히스테리시스 % | ≤6 | ||||
| 압력 유체 | 미네랄 OI1 ~ DIN 51 524 | ||||
| 압력 유체 온도 범위 (temperature) | -20 ~ 80 | ||||
| 점도 범위 (mm2/s) | 20 ~ 380 | ||||
| 설치 | 선택적, 바람직하게는 수평 | ||||
| 버전 wrz의 무게 ... (wrze "추가로 0.2kg) | 7.8 | 13.4 | 18.2 | 42.2 | |
| 전기 같은 | |||
| 밸브 유형 | 9 월 | 수축 | |
| 전압 유형 | DC | ||
| 맥스 커런트 (a) | 1.5 | 2.5 | |
| 솔레노이드 코일 저항 (ω) | 20 ℃에서의 콜드 값 | 4.8 | 2 |
| 최대 차량 가치 | 7.2 | 3 | |
| 보호 | IP65 | ||
| 코일 온도 (℃) | 최대 150 | ||
| 의무 % | 100 | ||
| 제어 전자 장치 | HD-VT-VSPA2-50-1x/. | 통합 제어 전자 장치 | |
특징:
▶ 파일럿 작동 비례 방향 밸브
▶ 서브 플레이트 장착
▶ 방향과 흐름 속도의 제어
▶ 스프링 중심 제어 스풀
▶ 단일 소스의 밸브 및 비례 제어 전자 장치
애플리케이션:
HD-4WRZE 밸브는 방향과 흐름을 제어하는 데 사용됩니다.
밸브는 기본적으로 파일럿 밸브 ①, 메인 스풀 ④, 메인 밸브 ⑥ 및 센터링 스프링으로 구성됩니다. 제어 스풀 조건에서 솔레노이드 B가 오른쪽으로 이동합니다. 파일럿 밸브의 파일럿 오일 공급은 포트 P 또는 포트 X를 통해 내부에 있습니다. 파일럿 밸브를 통한 파일럿 오일은 파일럿 밸브를 통한 압력 챔버로 흐르고 전기 입력 신호에 비례하여 메인 스풀을 전기 입력 신호로 이동합니다.
솔레노이드 A가 해제 된 조건에서 메인 스풀이 왼쪽으로 이동합니다. P에서 B에서 A 로의 연결은 솔레노이드의 탈성에 대한 연결이 중심 위치로 다시 이동합니다.
비례 방향 밸브 4WRZE-7X의 상징
파일럿 오일 공급
