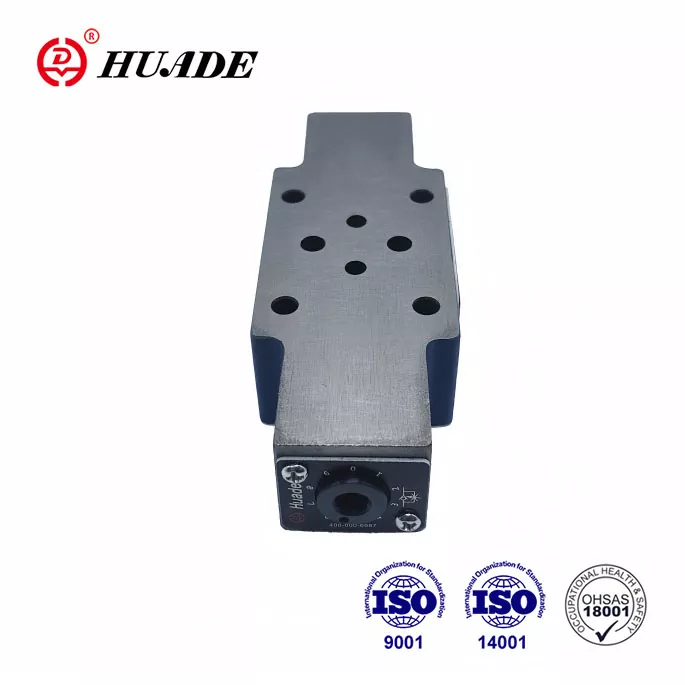

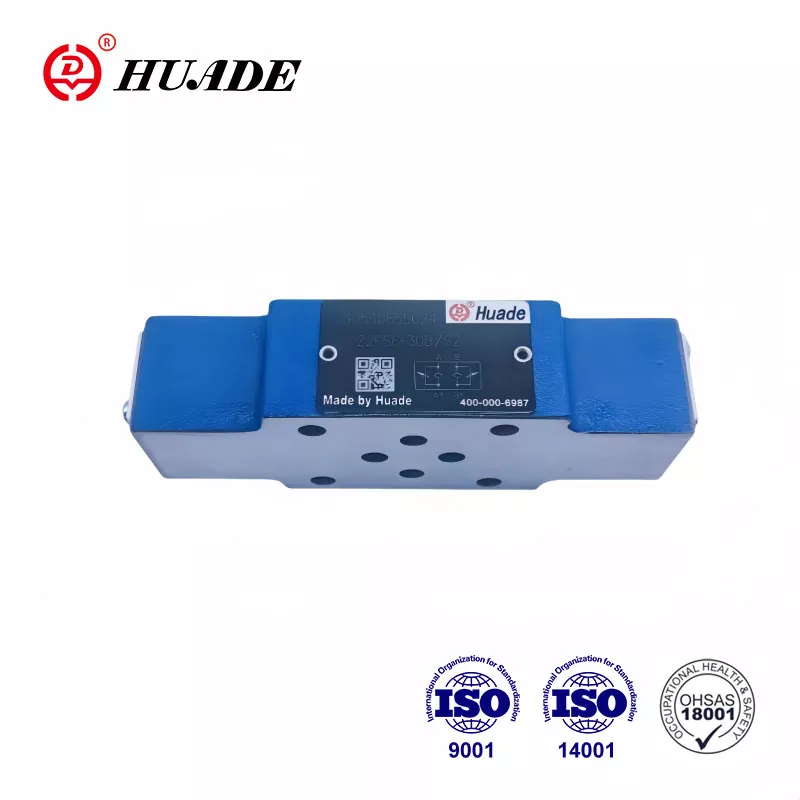

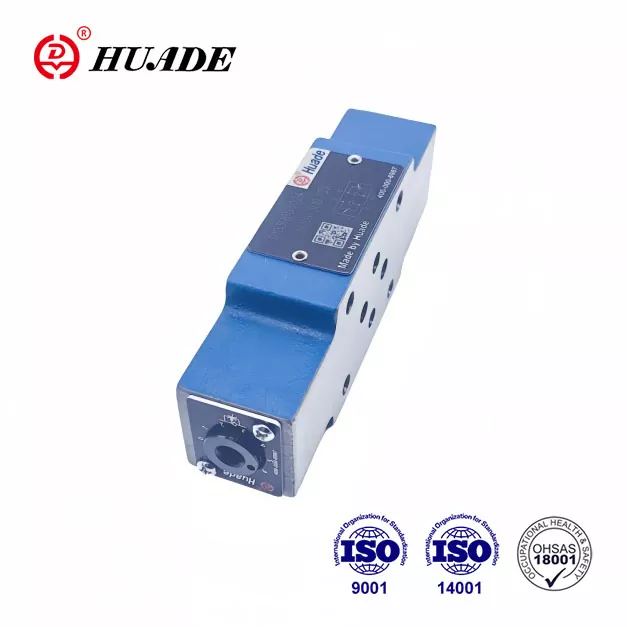

밸브 타입 Z 2 FS 6은 샌드위치 플레이트 설계의 이중 스로틀/체크 밸브입니다. 이 밸브는 수직 적층 조립에 적합하며 입구 또는 출구 미터 아웃 제어에 사용됩니다. Rexroth와의 두 가지 장기적인 협력의 결과로 이 스로틀 Z2FS 6은 성능 면에서 Rexroth와 일치하며 Rexroth® Z2FS6 3XB 시리즈를 대체할 수 있습니다. Rexroth에게는 저렴한 대안입니다.
|
기술 데이터(이러한 매개변수 이외의 애플리케이션에 대해서는 당사에 문의하세요!) |
|||
|
Size |
6 |
16 |
22 |
|
최대유량(L/min) |
80 |
250 |
350 |
|
최대사용압력(MPa) |
31.5 |
35 |
|
|
압력 유체 |
미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용) |
||
|
점도 범위(mm ²/s) |
10~800 |
||
|
사용유체온도범위(℃) |
-30 ~ +80 |
||
특징:
▶ 샌드위치 플레이트 디자인
▶ A, ISO 4401 및 CETOP - RP 121H에서 DIN 24 340에 따른 포팅 패턴
▶ 2개의 서비스 포트로 메인 흐름 또는 파일럿 흐름 제한
▶ 미터인 또는 미터아웃 제어.
애플리케이션:
스로틀 체크 밸브 Z2FS 6은 하나 또는 두 개의 서비스 포트에서 메인 또는 파일럿 오일 흐름을 제한하는 데 사용됩니다.
대칭으로 배열된 두 개의 스로틀/체크 밸브는 한 방향의 흐름(조정 가능한 스로틀 스풀을 통해)을 제한하고 다른 방향의 자유로운 복귀 흐름을 허용합니다.
주요 흐름 제한
이중 스로틀/체크 밸브는 방향 밸브와 서브플레이트 사이에 장착되어 액츄에이터의 속도를 변경합니다(주 유량 제한).
파일럿 흐름 제한
파일럿 작동식 방향 밸브의 경우 이중 스로틀/체크 밸브를 파일럿 초크 조정(파일럿 흐름 제한)으로 사용할 수 있습니다. 이 경우에는 메인 밸브와 파일럿 밸브 사이에 장착됩니다.
더블 스로틀/체크 밸브의 구조, 타입 Z2FS6 30B
유압시스템의 원리
