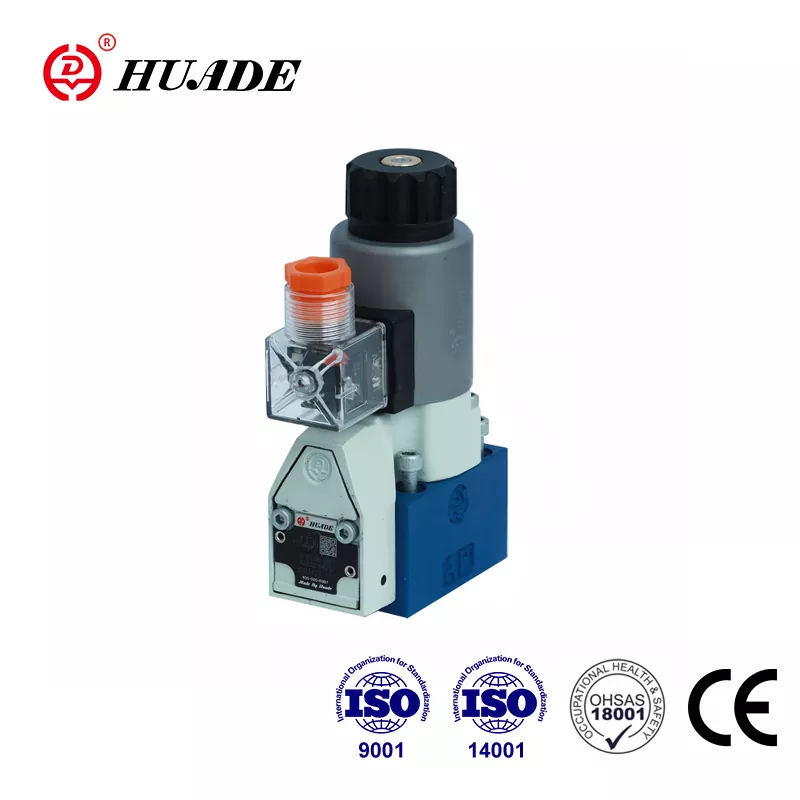

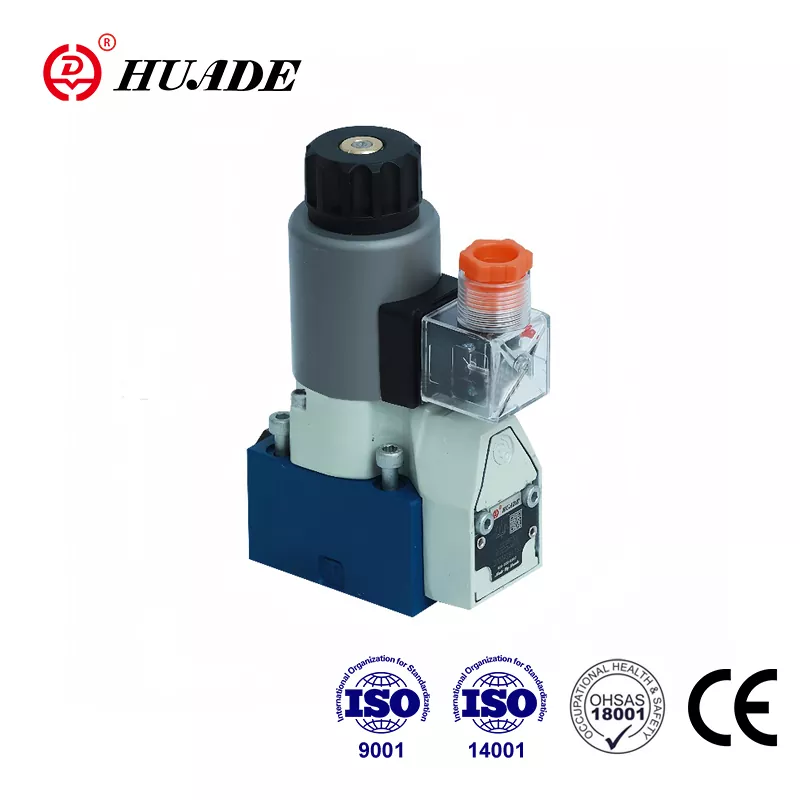

Huade Hydraulic은 중국 유압 산업의 선두 제조업체이며 1979년부터 Rexroth와 두 번의 장기적인 협력 경험을 갖고 있습니다. Huade® 방향성 시트 밸브 유형 M-SEW 6은 Rexroth® M-SEW 6 구성 요소 시리즈 3X를 저렴한 가격으로 대체합니다. . 좋은 품질과 저렴한 가격으로 경쟁력이 있습니다. 유압 제품의 높은 품질을 보장하기 위해 Huade Hydraulic은 전 세계에서 수입한 750개 이상의 첨단 생산 장비를 운영하고 있습니다. 이 솔레노이드 작동 밸브의 품질은 고객 요구 사항을 완벽하게 충족할 수 있습니다. 공장은 국제 표준, 즉 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. 일련의 방향 밸브는 다양한 산업 환경에서 널리 사용됩니다.
|
기술 데이터(이 매개변수 이외의 응용 분야에 대해서는 당사에 문의하십시오!) |
|||
|
일반적인 |
|||
|
설치 |
선택 과목 |
||
|
최대. 주변 온도 (℃) |
50 |
||
|
무게 |
2/2-way 포펫 밸브 (kg) |
1.5 |
|
|
3/2-way 포펫 밸브 (kg) |
1.5 |
||
|
4/2-way 포펫 밸브 (kg) |
2.3 |
||
|
유압 데이터 |
|||
|
최대. 작동 압력 (MPa) |
140페이지의 표 참조 |
||
|
최대. 유량 (L/min) |
25 |
||
|
압력 유체 |
미네랄 오일 또는 인산염 에스테르 |
||
|
작동유 온도 범위 (℃) |
- 30 ~ + 80 |
||
|
점도 범위(mm²/s) |
2.8~500 |
||
|
오염도 μm |
NAS 1638 클래스 9에 따른 작동유의 최대 허용 오염도. 따라서 최소 보유율이 β10≥ 75인 필터를 권장합니다. |
||
|
전기 데이터 |
|||
|
전압 유형 |
DC |
교류 |
|
|
사용 가능한 전압 (V) |
12,24,42,96,110,205,220 |
정류기를 통해서만 가능 |
|
|
전압 허용 오차(공칭 전압) (%) |
±10 |
||
|
소비 전력 (W) |
30 |
||
|
의무 |
100% |
||
|
ISO 6403으로의 전환 시간 |
아래 표를 참조하세요 |
||
|
스위칭 주파수 (주기 s/h) |
15000 |
||
|
DIN 40 050에 따른 보호 |
IP65 |
||
|
최대. 코일 온도 (℃) |
150까지 |
||
특징:
▶ 직동형 방향 포핏 밸브, 솔레노이드 구동형
▶ 폐쇄형 포트로 누수가 없음
▶ 장기간 압력을 받은 후에도 스위칭이 보장됩니다.
▶ 솔레노이드 코일은 90° 회전 가능
▶ 개별 전기 연결
▶ 보호 핸드 오버라이드 포함, 옵션
▶ Din 24 340 form A, ISO 4401 및 CETOP - RP 121H에 따른 포팅 패턴
애플리케이션:
2형 M-SEW 방향 밸브는 솔레노이드 작동 방향 포핏 밸브입니다. 흐름의 시작, 중지 및 방향을 제어합니다.
1. 포핏방향밸브 M-SEW 6의 기능 및 단면
M-SEW 6은 기본적으로 하우징(1), 솔레노이드(2), 경화 밸브 시스템(3) 및 폐쇄 요소인 볼(4)로 구성됩니다.
기본 원리:
초기 위치에서 볼(4)은 스프링(9)에 의해 시트에 눌려지고, 전환된 위치에서는 솔레노이드(2)에 의해 눌려집니다. 솔레노이드(2) 힘은 레버(6)와 양쪽이 밀봉된 액추에이터 핀(8)의 볼(7)을 통해 작용합니다. 두 밀봉 요소 사이의 챔버는 포트 P와 연결됩니다. 이로써 밸브 시스템(3)은 작동력(솔레노이드 또는 리턴 스프링)과 관련하여 압력 균형을 이룹니다. 따라서 밸브는 최대 63MPa의 압력까지 사용할 수 있습니다.
M-2SEW6N 유형의 단면도
M-3SEW6U 유형의 단면도
