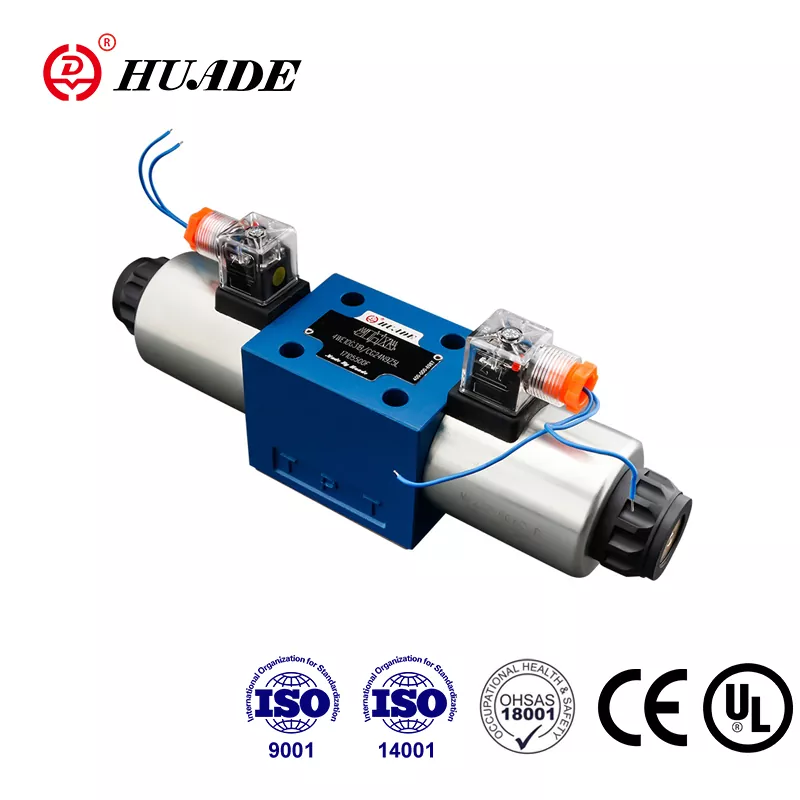

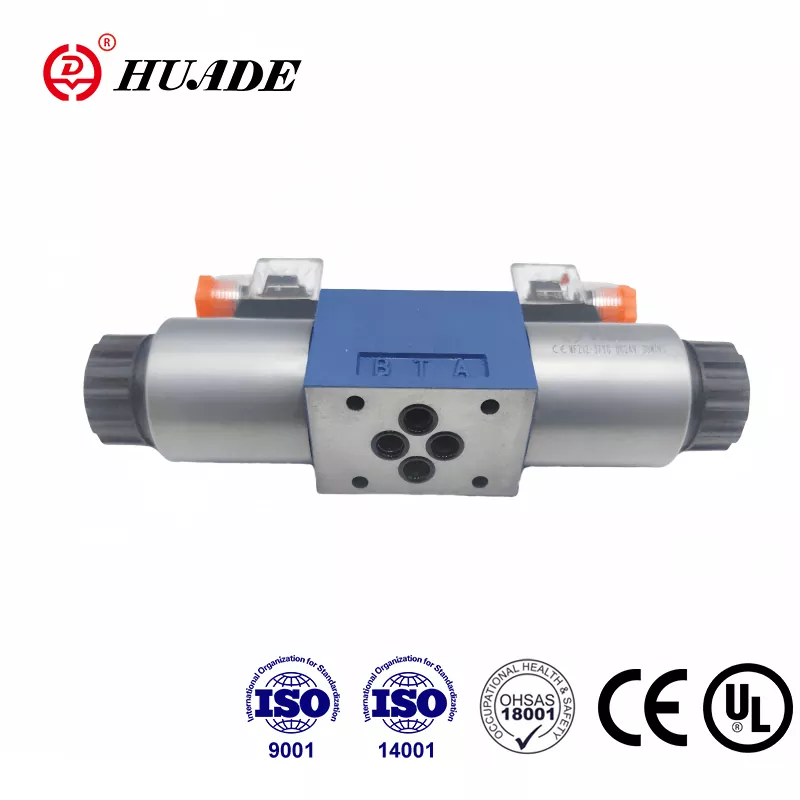

Rexroth용 방향 제어 밸브 4WE 10 J

Huafilter는 주로 Huade® 유압 방향 밸브를 공급하고 수년 동안 중국에서 유압 시스템을 수리합니다. 우리는 2023년부터 해외 사업을 시작하여 같은 해 Huade Hydraulic이 승인한 국제 대리점이 되었습니다. Rexroth용 방향 제어 밸브 4WE 10 J의 가격이 더 합리적입니다. 중국 및 해외에서 많이 판매되고 있습니다. Huade®는 중국의 오래된 국가 브랜드입니다. 우리가 판매한 각 방향 스풀 밸브에는 1년 보증이 제공됩니다. 보증기간 내에는 무상으로 수리해 드립니다. 우리는 품질이 고객 요구 사항을 충족할 수 있다고 확신합니다. 우리는 기술 지원 엔지니어와 함께 좋은 애프터 서비스를 제공합니다. 우리는 윈윈(win-win) 결과를 위해 전 세계의 파트너와 협력하기를 진심으로 희망합니다.

문의 보내기 PDF 다운로드

제품 설명

1979년부터 Rexroth와 두 차례 협력을 통해 Huade Hydraulic은 중국 유압 산업의 선두 제조업체가 되었습니다. Huade® 방향 스풀 밸브 타입 4WE 10 D는 Rexroth 제품을 대체합니다. 솔레노이드 방향 밸브 시리즈는 CE 및 UL 인증을 통과했습니다. 이 밸브는 좋은 품질과 저렴한 가격으로 잘 알려진 제품과 경쟁력이 있습니다. 공장은 ISO9001, ISO14001 및 OH SAS18001을 통과했습니다. Huade®는 중국 유압 산업에서 뛰어난 브랜드입니다. Huade® 유압 방향 밸브는 국방 장비의 현대화를 촉진하기 위해 많은 국가 기술 및 국방 장비 전환 프로젝트에 참여하고 있습니다.

Rexroth용 방향 제어 밸브 4WE 10 J의 제품 매개변수

최대 작동 압력	포트 A.B.P(MPa)	31.5까지
	포트 T(MPa)	16
최대 유량(L/min)		120
단면적(전환 위치 0):		기호 Q 사용 공칭 면적의 약 6% 기호 W 약 3%
압력 유체		미네랄 오일(NBR 씰용) 또는 인산염 에스테르(FPM 씰용)
작동유 온도범위(℃)		-30~+80
점도 범위 (mm2/s)		2.8~500
체중(kg)	솔레노이드 1개가 있는 밸브	5.1(DC),4.3(AC)
	2개의 솔레노이드가 있는 밸브	6.7(DC),5.1(AC)

제품 특징 Rexroth용 방향 제어 밸브 4WE 10 J

특징:

▶ 직접 솔레노이드 작동식 방향 스풀 밸브가 표준 버전으로 제공됨

▶ 탈착식 코일이 있는 습식 핀 DC 또는 AC 솔레노이드

▶ 완벽한 개요

▶ 압력밀폐실을 열지 않고도 코일 교체 가능

▶ 중앙 또는 개별 전기 연결 선택

▶ 선택적인 핸드 오버라이드

▶ 긴 수명

▶ Din 24 340 form A, ISO 4401 및 CETOP - RP 121H에 따른 포팅 패턴

기능, Rexroth용 방향 제어 밸브 4WE 10 J 섹션

방향 밸브 4WE 10은 기본적으로 하우징(1), 1개 또는 2개의 솔레노이드(2), 제어 스풀(3) 및 1개 또는 2개의 리턴 스프링(4)으로 구성됩니다. 정지 상태에서 제어 스풀(3)은 리턴 스프링(4)을 통해 중앙 또는 초기 위치에 고정됩니다(임펄스 스풀의 경우 제외). 제어 스풀(3)은 습식 핀 솔레노이드(2)에 의해 작동됩니다. 솔레노이드(2)의 힘은 제어 스풀(3)에 작용하여 정지 위치에서 원하는 끝 위치로 이동합니다. 이는 P에서 A로, B에서 T로, 또는 P에서 B로, A에서 T로의 자유로운 흐름을 허용합니다.

솔레노이드(2)의 전원이 차단되면 제어 스풀(3)은 리턴 스프링(4)에 의해 초기 위치로 돌아갑니다.

옵션인 핸드 오버라이드(5)를 사용하면 솔레노이드에 전원을 공급하지 않고도 제어 스풀(3)을 이동할 수 있습니다.

WE 10 30B 시리즈의 구조도
