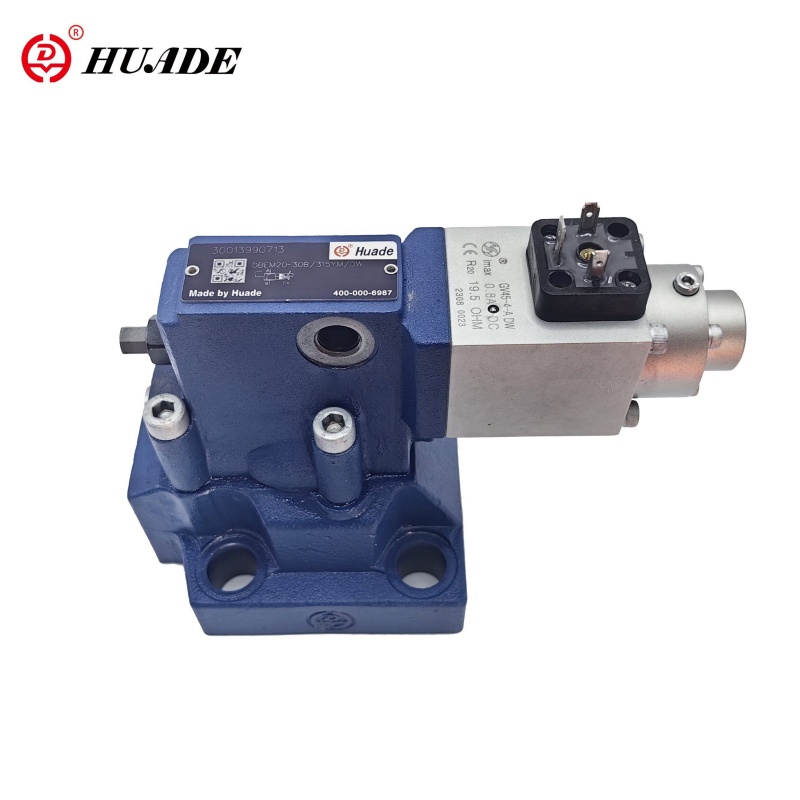

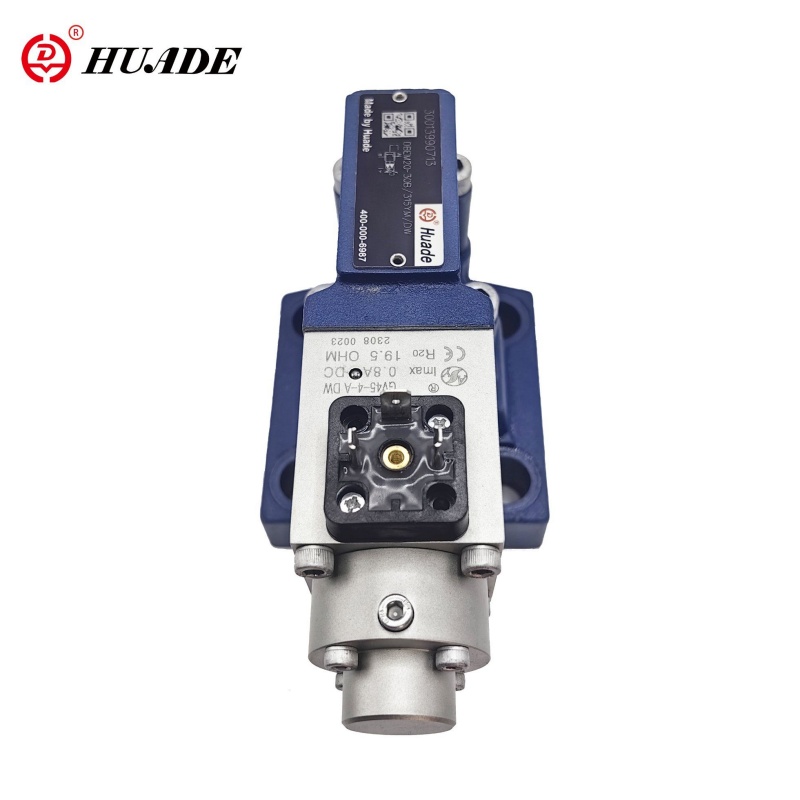

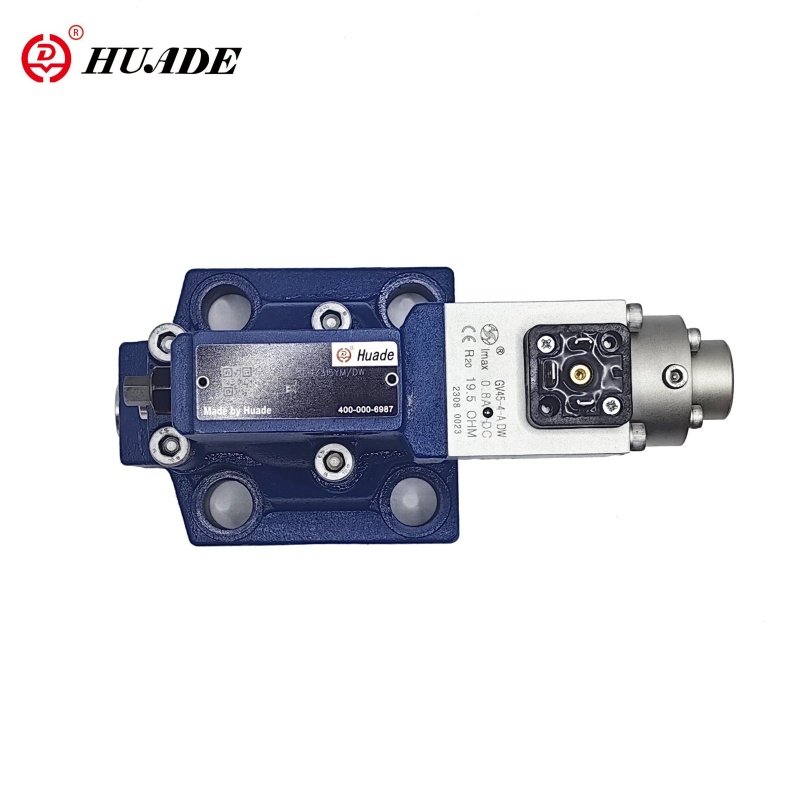

비례 압력 릴리프 밸브 DBEM
파일럿 작동 비례 릴리프 밸브 DBEM은 통합 전자 구성 요소 (OBE)가 장착 된 파일럿 작동 릴리프 밸브입니다. 주로 유압 시스템의 작동 압력을 제한하고 전기 제어 신호를 통한 시스템 압력 조정을 제공하는 데 사용됩니다. 이 비례 밸브는 정확한 제어 특성, 안정적인 압력 및 우수한 동적 응답을 특징으로하므로 정확한 압력 제어가 필요한 다양한 유압 시스템에서 널리 사용됩니다.
비례 압력 릴리프 밸브 DBEM의 제품 매개 변수
| 유압 데이터 | ||||
| 최대 수술 압력 포트 A. B 및 X (MPA) | 31.5 | |||
| 반환 압력 (MPA) | 포트 y, 별도의 탱크에 대한 제로 압력 | |||
| 맥스. 정착성 압력 (MPA) | 5. 10. 20. 31.5 압력 단계와 동일합니다 | |||
| 최소 정착성 압력 (MPA) | 특징적인 곡선을 참조하십시오 | |||
| 맥스. 압력 안전 (MPA) | 정착 가능한 압력 | |||
| 5 | 10 | 20 | 31.5 | |
| 1- 62 | 1-122 | 1 ~ 222 | 1-342 | |
| 맥스. 흐름 (l/min) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| 파일럿 흐름 (l/min) | 0.7 ~ 2 | |||
| 선형성 (%) | ± 3.5 | |||
| 반복성 (%) | <± 2 | |||
| 전형적인 변형 (%) | <± 2 최대. 압력 | |||
| 히스테리시스 (%) | 최대의 최대 ± 1.5의 서지 | |||
| 전환 시간 | 30 ~ 150 | |||
| 압력 유체 | 미네랄 오일 (NBR 씰 용), 인산염 에스테르 (FPM 씰 용) | |||
| 점도 범위 (mm2/s) | 2.8 ~ 380 | |||
| 압력 유체 온도 범위 (temperature) | -20 ~+70 | |||
| 오염 정도 (μm) | ≤20 (추천 10) | |||
| 전기 기술 데이터 | |
| 증폭기 | VT-200G40 밸브가 함께 제공됩니다 |
| 공급 전압 | DC |
| 최소 제어 전류 (a) | 0.1 |
| Max.control currenl (a) | 0.8 |
| 코일 저항 (ω) | 20 ℃에서의 콜드 값은 19.5입니다. Max.wam 값은 28.8입니다 |
| 압력 유체 온도 범위 (temperature) | +50 |
| 작업 상태 | 계속하다 |
| 밸브 보호 | IP65 |
| 전기 연결 | 플러그 |
특징:
▶ 서브 플레이트 장착
▶ 블록에 싸여 있습니다
▶ 스프링로드 파일럿 제어 밸브를 통한 추가 최대 압력 제한 선택
▶ 밸브 및 전자 제어는 하나의 소스를 형성합니다
애플리케이션:
파일럿 작동 비례 릴리프 밸브 DBEM은 사출 성형기, 다이 캐스팅 머신 및 유압 프레스와 같은 정확한 압력 제어가 필요한 다양한 유압 시스템에서 널리 사용됩니다. 이러한 응용 분야에서 DBEM 밸브는 유압 시스템의 안정적인 작동을 보장하고 생산 효율을 향상시킵니다.

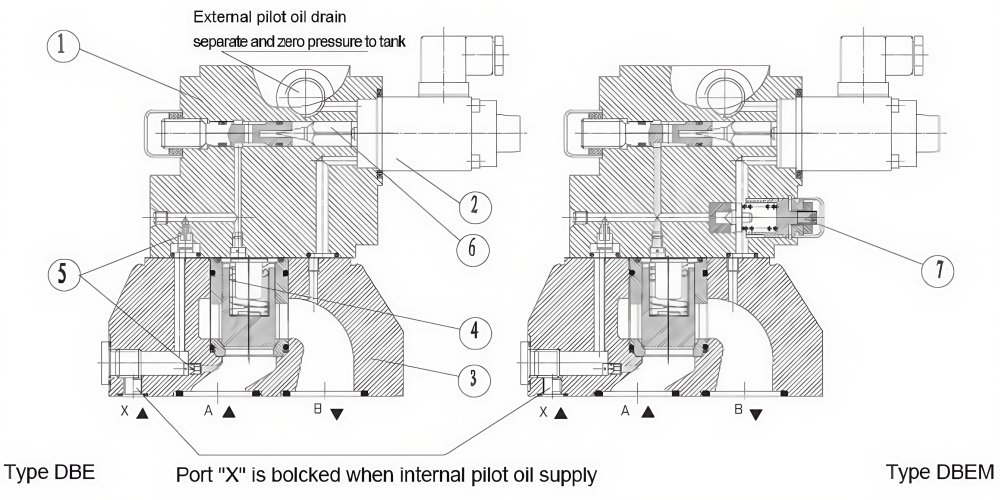

이 밸브는 기본적으로 비례 솔레노이드 (2)가있는 파일럿 제어 밸브 (1)와 메인 스풀 인서트 (4)가있는 메인 밸브 (3)로 구성됩니다.

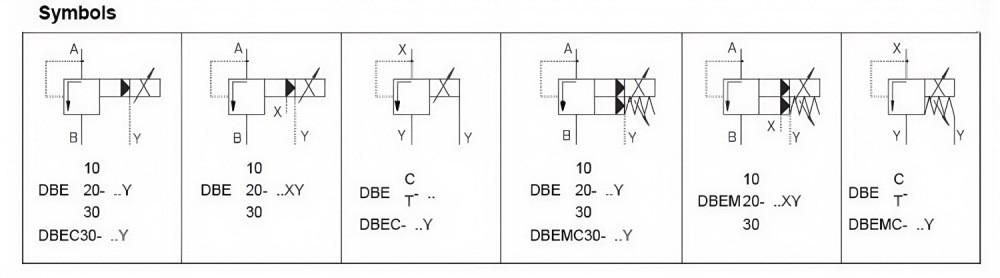

유형 DBE :
압력의 조정은 비례 솔레노이드 (2)를 통한 명령 값입니다. 포트 A에 존재하는 압력은 메인 스풀 (4)의 밑면에 작용한다. 동시에이 압력은 오리피스 (5)를 통해 메인 스풀 (4)의 스프링로드 된쪽에 작용합니다. 유압력은 파일럿 포펫 (6)에 작용합니다. 유압력이 솔레노이드 힘이 오면 파일럿 포펫 (6)이 열립니다. 파일럿 오일이 이제 포트 Y를 통해 탱크로 흐를 수 있기 때문에, 메인 스풀 (4)에서 압력 강하가 발생하여 메인 스풀에 작용하여 리턴 스프링의 힘으로 들어 올립니다. A에서 B 로의 연결이 열리고 더 이상 압력이 증가하지 않습니다.
유형 DBEM :
선택적으로 밸브에는 최대 압력 안전을 위해 추가 스프링로드 파일럿 제어 밸브가 공급 될 수 있습니다 (중복 압력 안전).
의 구조 비례 압력 릴리프 밸브 DBEM
